Producttype	Draadloze steelstofzuiger 2-in-1
Merk	Koenic
Model	KVR 22221
Nominale spanning	22,2 V
Maximale zuigkracht	150 W
Beschermingsklasse	III
Oplaadtijd batterij	4 uur
Autonomie (lage snelheid)	24 minuten
Autonomie (hoge snelheid)	17 minuten
Capaciteit stofbak	0,5 L
Type batterij	Geïntegreerde lithium-ion (niet vervangbaar)
Netadapter	Model RKGSDČ2800600, ingang 100-240 V~, uitgang 28 V / 0,6 A
Inbegrepen accessoires	Vloermondstuk, spleetmondstuk, stoffenmondstuk, laadstation, adapter
Filters	Stoffilter en stoffen filter (wasbaar)
Gemotoriseerde borstel	Gemotoriseerde rolborstel geïntegreerd in het vloermondstuk
Gebruik	Alleen huishoudelijk

Veelgestelde vragen - KVR 22221 Koenic

Hoe laad ik de stofzuiger KVR 22221 op?

Plaats de steelstofzuiger op het laadstation (afb. 7). Sluit de netadapter aan op een stopcontact. Het blauwe LED-lampje knippert tijdens het opladen en blijft continu branden wanneer de batterij volledig is opgeladen. De oplaadtijd is ongeveer 4 uur.

Wat is de autonomie van de batterij?

De autonomie is ongeveer 24 minuten bij lage snelheid en 17 minuten bij hoge snelheid (tolerantie ±10%). De autonomie kan variëren afhankelijk van het gebruik en de staat van de batterij.

Hoe reinig ik de filters van de stofzuiger?

Verwijder de stofbak en vervolgens de stoffilter en stoffen filter. Klop ze uit of borstel ze. Als ze erg vuil zijn, spoel ze dan af met water en droog ze volledig voordat u ze terugplaatst. Gebruik nooit oplosmiddelen of scherpe voorwerpen.

Waarom verliest mijn stofzuiger zuigkracht?

Dit kan komen door vervuilde filters of een volle stofbak (boven de MAX-markering). Reinig of vervang de filters en leeg de stofbak na elk gebruik.

Is deze stofzuiger geschikt voor harde vloeren (parket, tegels)?

Ja, het vloermondstuk is ontworpen voor harde vloeren en tapijten. Controleer echter regelmatig de staat van het mondstuk: overmatige slijtage kan krassen veroorzaken op delicate vloeren zoals parket of linoleum. Gebruik de verticale stand tijdens pauzes om schade aan de vloer te voorkomen.

Hoe leeg ik de stofbak?

Verwijder de handstofzuiger, druk op de ontgrendelknop van de stofbak en haal deze eruit. Leeg de inhoud. Was de bak indien nodig met water en droog hem voordat u hem terugplaatst met de filters.

De rolborstel draait niet, wat moet ik doen?

Controleer of de borstel niet geblokkeerd is door draden of haren. Druk op de ontgrendelknop van de borstel om deze te verwijderen, knip de opgerolde elementen door met een schaar en verwijder ze. Monteer alles weer.

Kan ik de handstofzuiger apart gebruiken?

Ja. Druk op de ontgrendelknop om de handstofzuiger los te maken van de steelstofzuiger. Gebruik hem met of zonder de mondstukken (spleet, stof) naar behoefte.

Wat moet ik doen als het apparaat niet aangaat?

Controleer of de batterij is opgeladen. Sluit het apparaat aan op het laadstation. Als er nog steeds geen reactie is, controleer dan de laadcontacten (reinig ze indien nodig). Als het probleem aanhoudt, neem dan contact op met de fabrikant.

Hoe onderhoud ik het vloermondstuk?

Reinig het vloermondstuk regelmatig door de rolborstel te verwijderen. Knip draden of haren die om de rollen zijn gewikkeld door. Inspecteer periodiek de onderkant van het mondstuk op overmatige slijtage (scherpe randen) die de vloeren kunnen beschadigen.

GEBRUIKSAANWIJZING KVR 22221 Koenic

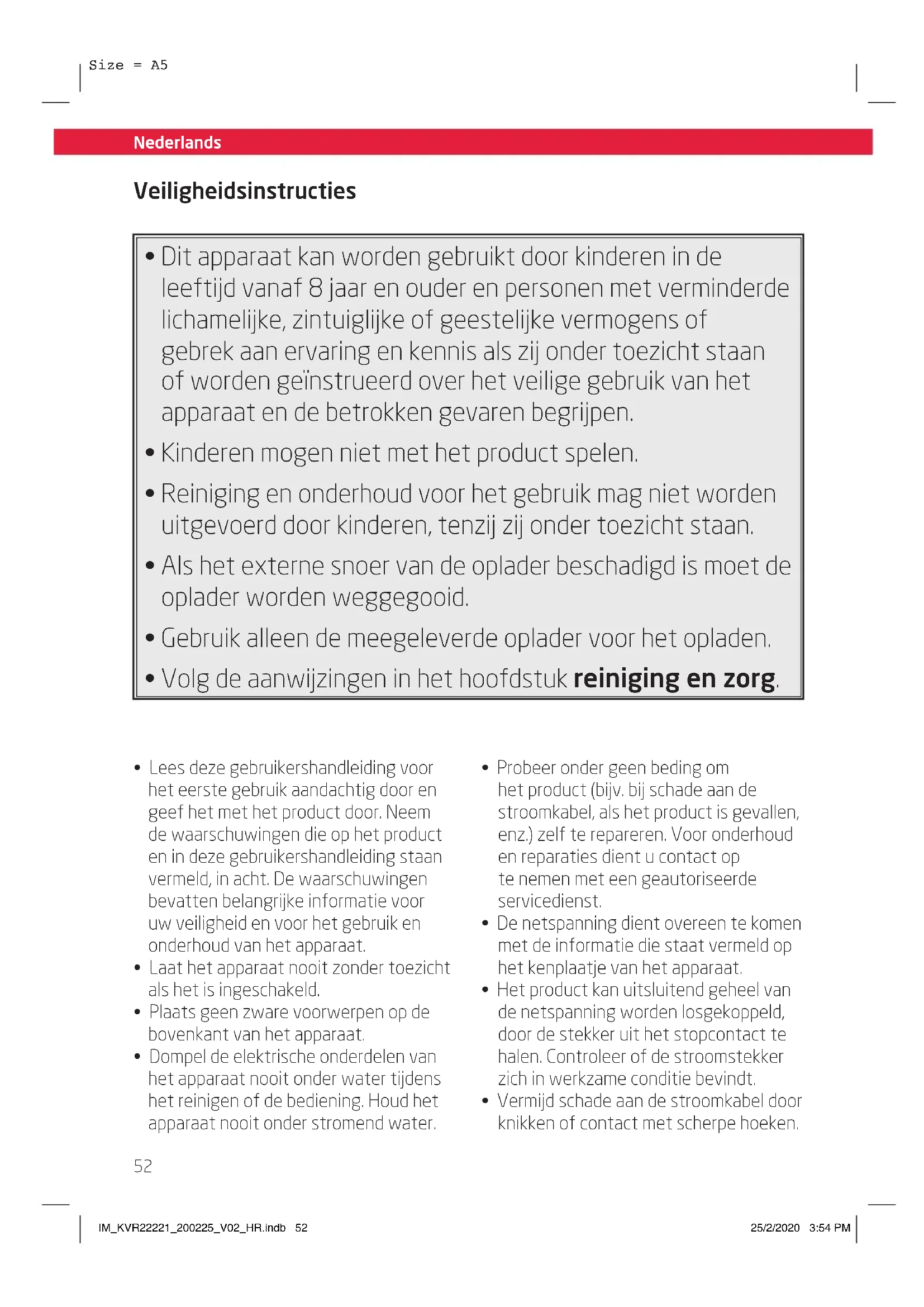

Veiligheidsinstructies

• Dit apparaat kan worden gebruikt door kinderen in de leeftijd vanaf 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en kennis als zij onder toezicht staan of worden geïinstrueerd over het veilige gebruik van het apparaat en de betrokken gevaren begrijpen.
• Kinderen mogen niet met het product spelen.
• Reiniging en onderhoud voor het gebruik mag niet worden uitgevoerd door kinderen, tenzij zij onder toezicht staan.
• Als het externe snoer van de oplader beschadigd is moet de oplader worden weggegooid.
• Gebruik alleen de meegeleverde oplader voor het opladen.

• Volg de aanwijzingen in het hoofdstuk reiniging en zorg.

• Lees deze gebruikershandleiding voor het eerste gebruik aandachtig door en geef het met het product door. Neem de waarschuwingen die op het product en in deze gebruikershandleiding staan vermeld, in acht. De waarschuwingen bevatten belangrijke informatie voor uw veiligheid en voor het gebruik en onderhoud van het apparaat.

• Laat het apparaat nooit zonder toezicht als het is ingeschakeld.
• Plaats geen zware voorwerpen op de bovenkant van het apparaat.

• Dompel de elektrische onderdelen van het apparaat nooit onder water tijdens het reinigen of de bediening. Houd het apparaat nooit onder stromend water.

• Probeer onder geen beding om het product (bijv. bij schade aan de stroomkabel, als het product is gevallen, enz.) zelf te repareren. Voor onderhoud en reparaties dient u contact op te nemen met een geautoriseerde servicedienst.

• De netspanning dient overeen te komen met de informatie die staat vermeld op het kenplaatje van het apparaat.
• Het product kan uitsluitend geheel van de netspanning worden losgekoppeld, door de stekker uit het stopcontact te halen. Controleer of de stroomstekker zich in werkzame conditie bevindt.
• Vermijd schade aan de stroomkabel door knikken of contact met scherpe hoeken.

Veiligheidsinstructies

• Houd dit apparaat, met inbegrip van de stroomkabel en de stekker, uit de buurt van alle hittebronnen, zoals bijvoorbeeld ovens, kookplaten en andere hitteproducerende apparaten/voorwerpen.
• Verwijder de stroomkabel uit het stopcontact door aan de stekker te trekken. Niet aan het snoer trekken.
• Koppel het apparaat los van het voedingsnet als het apparaat niet in gebruik is of als er sprake is van storingen en alvorens accessoires te verbinden of te verwijderen en voor elke reinigingshandeling.
• Gebruik dit apparaat uitsluitend op droge plaatsen en binnen, niet geschikt voor gebruik buiten.
• Dit product is niet geschikt voor commercieel gebruik. Het is alleen ontworpen voor huishoudelijk gebruik.
• Laat het product niet zonder toezicht werken.
• Zorg ervoor dat de motoreenheid en het netsnoer niet nat worden.
• Gebruik enkel het toeboren dat meegeleverd is met het toestel of aanbevolen is door de fabricant!
• Dit toestel is enkel geschikt voor huishoudelijk gebruik.
• Zet het toestel steeds uit vooraleer los te koppelen van de stroom.
• Koel het toestel voldoende af vooraleer op te bergen.
• Bedek het toestel niet wanneer in gebruik. Risico van vuur!

• Zuig geen vloeistoffen op met het toestel. Zuig geen aangestoken sigaretten, hete assen, lucifers, enz. op. Risico van vuur!

• Zuig geen ontvlambare of explosieve materialen en gassen op. Het toestel mag niet gebruikt worden in ruimtes met explosieve gassen of vloeistoffen.

• Wees vooral voorzichtig tijdens het schoonmaken van trappen.
• Hou het toestel uit de buurt van kleding en het lichaam (vingers, haar, gezicht), wanneer in gebruik
• Droog geen personen of dieren met dit toestel.
• Gebruik uitsluitend de meegeleverde oplader om het product op te laden.
• Stel oplaadbare batterijen nooit bloot aan overmatige hitte (bijv. direct zonlicht, vuur) en gooi ze nooit in het vuur. De oplaadbare batterijen kunnen exploderen.
• De oplaadbare batterij is in het apparaat ingebouwd en kan niet vervangen worden.
• Sluit de contacten van de oplaadbare batterij nooit kort. Gooi de oplaadbare batterij of het apparaat nooit in het vuur. Er bestaat dan kans op brand en een explosie!
• Laad de oplaadbare batterij nooit op zonder toezicht.

Nederlands

Gefeliciteerd!

Bedankt voor uw aankoop van een KOENIC product. Lees het zorgvuldig en bewaar het voor toekomstig gebruik.

Voorgenomen gebruik

Het product is alleen bedoeld voor het circuleren van de lucht in een kamer. Gebruik alleen volgens deze instructies. Elk ander gebruik kan tot schade aan het toestel of tot letsel leiden.

Imtron GmbH aanvaardt geen aansprakelijkheid voor schade aan het product, schade aan eigendommen of lichamelijk letsel als gevolg van onzorgvuldig of oneigenlijk gebruik van het product, of gebruik van het product die niet voldoet aan het doel opgegeven door de fabrikant.

Voor het eerste gebruik

Verwijder het apparaat en de accessoires voorzichtig uit de verpakking. Het is aangeraden om de originele verpakking te bewaren voor opslag. Als u de originele verpakking wenst weg te gooien, dient u dit in overeenkomst met de wettelijke bepalingen te doen. Voor vragen over de correcte wijze van afvalverwerking, kunt u contact opnemen met uw lokale afvalverwerkingscentrum.

Controleer de inhoud van de verpakking op compleetheid en schade. Indien de inhoud incompleet of beschadigd is, dient u direct contact op te nemen met uw lokale verkooppunt.

Raadpleeg het hoofdstuk Reiniging en zorg nadat u de verpakking heeft verwijderd.

Voor het eerste gebruik dienen de batterijen tenminste 4 uur worden opgeladen, lees a.u.b. het hoofdstuk Batterijen opladen.

Gooi dit apparaat niet weg bij het huisafval. Lever het in bij een inzamelpunt voor de recycling van elektrische en elektronische

apparatuur. Op deze manier helpt u bronnen te sparen en het milieu te beschermen. Neem contact op met uw detailhandelaar of met de lokale autoriteiten voor meer informatie.

Werp batterijen op een milieuvriendelijke manier weg. Gooi batterijen niet in de prullenbak. Gebruik alstublieft de retour- en inzamelingssystemen in uw gemeente of neem contact op met de leverancier waar u dit product heeft gekocht.

Inhoud

1 x Steelstofzuiger

1 x Draagbare stofzuiger

1 x Zuigmond vloer

1 x Spleetzuigmond

1 x Meubelborstel

1 x Oplaadstation

1 x Adapter

1 x Gebruiksaanwijzing

1 x Garantiekaart

Besturingselement en onderdelen

A Steel: Aan/Uit/ Snelheidsknop

B Draagbare stofzuiger: Aan/Uit/Snelheidsknop

c Stroomindicator

D Ontgrendelknop

ε Textielfilter

F Vuilfilter

G Stofcontainer

H Zuigmond vloer

Stroomindicator op zuigmond vloer

J Vloerondersteuningsdeel voor

K Borstelongrendelingsknop

L Achterste vloerondersteuningsdeel

M Oplaadstation

N Spleetzuigmond

0 Meubelborstel

P Ontgrendelknop voor draagbare stofzuiger

Q Ontgrendelknop voor opvouwbare steel

R Adapter

Montage

Vloerondersteuning

Fig. 1 Sluit beide vloerondersteuners op elkaar aan en plaats in het oplaadstation.

Fig. 2 Steek het ene einde van de adapter in de DC IN-aansluiting op het oplaadstation.

Fig. 3 Steek de stekker van de adapter in het stopcontact.

Steelstofzuiger

Fig. 4 Breng het handvat omhoog en klik deze op zijn plaats. Om het handvat terug te vouwen drukt u op de ontgrendelknop, en ongrendelt het handvat.

Fig. 5 Steek de steelstofzuiger in de vloerzuigmond, en klik deze op zijn plaats. Om de vloerzuigmond te ontgrendelen drukt u op de ontgrendelknop en trekt dan de steelstofzuiger uit de zuigmond.

Fig. 6 Steek de draagbare stofzuiger in de steelstofzuiger en vergrendel deze.

Opmerking: Zorg ervoor dat de contactpunten van de draagbare en steelstofzuiger niet vervuild zijn. Maak de contactpunten schoon indien nodig.

Opladen van de batterijen

Fig. 7 Steek de steelstofzuiger in het oplaadstation.

Opmerking:

• Zorg ervoor dat de contactpunten van de steelstofzuiger en het basisstation niet vervuild zijn. Maak de contactpunten schoon indien nodig.
• Als de steelstofzuiger in de oplader wordt gestoken, dat schakelt het product zich automatisch uit, als het per ongluk is blijven aanstaan.
• Het is normaal dat het oplaadstation en de stofzuiger tijdens het opladen warm worden. Dit is niet iets om gealarmeerd over te zijn.
• De stofzuiger kan altijd worden opgeladen, zolang deze niet gebruikt wordt.

Fig. 8 Het LED indicatielampje knippert blauw, dit geeft aan dat de batterij wordt opgeladen. Als het indicatielampje continue blauw blijft, dan is de batterij volledig opgeladen.

LED indicatielampje

Kleur LED Conditie
Rode LED knippert	Tijdens gebruik, als de batterij bijna leeg is
Blauwe LED knippert	Tijdens opladen
Continue blauw	Opladen gereed.Volledig opgeladen

Nederlands

Zuigen

Gebruik van de steelstofzuiger

Fig. 9 Haal de steelstofzuiger uit het oplaadstation. Druk op de Aan/Uit toets om in te schakelen. De gebruiksindicatoren op de vloerzuigmond lichten op, en geven aan de de borstel draait.

Zuigkracht

Aan/Uit knop	Functie/Kracht
1 x Aan/	Grote kracht
2 x Lage	kracht
3 x Uit

Fig. 10 Als er kort gestopt wordt met zuigen kan de steelstofzuiger overal in de ruimte rechtop blijven staan. Kantel de stofzuiger een beetje naar voren in de richting van de zuigmond totdat hij op zijn plaats klikt.

Waarschuwing!

Als de steelstofzuiger rechtop blijft staan dient hij uitgezet te worden, want als de borstel blijft draaien als het product rechtop staat kan dit leiden tot beschadiging van de ondergrond.

Fig. 11 Druk na het stofzuigen op de Aan/Uit knop om het product uit te sahkel en plaats het terug op het laadstation.

Gebruik van de draagbare stofzuiger

Fig. 12 Druk op de ontgrendelingsknop om de draagbare stofzuiger te ontgrendelen en verwijder hem uit de steelstofzuiger.

Fig. 13 Druk op de Aan/Uit knop om de draagbare stofzuiger in/uit te schakelen.

Fig. 14 Om hem op te laden plaatst u de draagbare stofzuiger terug in de steelstofzuiger, zorg ervoor dat hij op zijn plaats klikt.

Meubelborstel en spleetzuigmond

Fig. 15 Voor het stofzuigen van gestoffeerde meubels, matrassen, kussens, gordijnen, etc... steekt u de meubelborstel in de luchtinlaat van de draagbare stofzuiger. Voor het stofzuigen van vouwen, inkepingen en hoeken steekt u de spleetzuigmond in de luchtinlaat van de draagbare stofzuiger.

Reiniging en zorg

Waarschuwing

• Gebruik tijdens het reinigen nooit oplosmiddelen, schurende materialen, harde borstels, metalen voorwerpen of scherpe voorwerpen. Oplosmiddelen zijn schadelijk voor de gezondheid en kunnen de kunststof onderdelen van het apparaat aantasten, terwijl schurende reinigings-middelen krassen kunnen veroorzaken op het oppervlakte/de oppervlaktes.
• Dompel de elektrische onderdelen van het apparaat nooit onder in water tijdens het reinigen of de werking. Houd het apparaat nooit onder stromend water.

Het legen van de stofhouder en schoonmaken van de filters

Opmerking: De stofhouder dient iedere keer na het stofzuigen te worden geleegd.

Fig. 16 Verwijder de draagbare stofzuiger uit de steelstofzuiger. Druk op de ontgrendelknop om de stofhouder te ontgrendelen en neem hem uit de zuigeenheid.
Fig. 17 Verwijder het stoffilter en textielfilter uit de stofhouder en maak ze schoon door het vuil eruit te kloppen of vegen. Als hij erg vuil is, dan kan het vuil eruit worden gespoeld. Zorg ervoor hem goed te drogen voordat u hem opnieuw monteert.
Fig. 18 Leeg de stofhouder. Als hij erg vies is, dan kan de stofhouder onder stromend water worden schoongemaakt. Veeg de houder af met een droge doek tot hij droog is.

Montage van de stofhouder en filters

Fig. 19 ① Plaats het stoffilter en ② textielfilter in de stofhouder. ③ Plaats de stofhouder in de zuigeenheid en klikt deze op zijn plaats.

Schoonmaken van de vloerzuigmond

Fig. 20 De vloerzuigmond dient regelmatig te worden schoongemaakt. Om hem schoon te maken haalt u de vloerzuigmond uit de steelstofzuiger. Druk op de ontgrendelknop om de borstelroller te ontgrendelen.
Fig. 21 Neem de borstelroller uit de zuigmond. Gebruik een schaar om de draden en haren die zich in de roller gedraaid hebben door te knippen en verwijder ze.

Opmerking: Als de wieltjes zijn geblokkeerd door draden en haren, gebruik dan een platte schroevendraaier en verwijder ze voorzichtig.

Zet alle onderdelen de u eerder uit elkaar gehaald heeft weer in elkaar. Montage wordt in omgekeerde volgorde uitgevoerd.

Opmerking:

• Vloerzuigmonden slijten een beetje, afhankelijk van het soort harde vloeren dat u heeft (bijv. ruw, rustieke tegels). Daarom dient u regelmatig de onderkant van de zuigmond te inspecteren.
• Een versleten onderkant van de vloerzuigmond kan scherpe randjes hebben en gevoelige harde vloeren zoals parket of linoleum beschadigen. Imtron aanvaardt geen aansprakelijkheid voor schade veroorzaakt door versleten vloerzuigmonden.

Nederlands

Technische gegevens

Oplaadbare stofzuiger

Opgegeven spanning : 22,2 V

Zuigkracht: Max. 150 W

Batterij oplaadtijd : 4 uur

Gebruiksduur (±10%): 24 minuten bij lage snelheid/ 17 minuten bij hoge snelheid.

Capaciteit stofhouder : 0,5 L

Voedingsadapter

Fabrikant : Changzhou Taiyu Electric Co., Ltd.

Model : RKGSDC2800600

Ingangsspanning: 100 - 240 V\~

Ingangsfrequentie wisselstroom : 50/60 Hz

Uitgangsspanning : 28,0 V

Uitgangsstroom : 0,6 A

Uitgangsvermogen : 16,8 W

Rendement bij actieve modus : 85,6 %

Rendement bij lage belasting (10%) : 72,5 %

Stroomverbruik bij nullast : 0,08 W

Als zich problemen voordoen tijdens het gebruik, raadpleeg de volgende tabel. Als problemen niet kunnen worden opgelost zoals aangegeven onder Oplossing, neem contact op met de fabrikant.

Probleem	Mogelijke oorzaken	Oplossing
Het product werktniet	Onderbroken stroomtoevoerDe batterij is leeg	Controleer de stroomtoevoerLaad de batterijen opnieuw op.
Product zuigt geen stof op of weinig zuigkracht	Filters zijn geblokkeerd met vuilStofhouder is vol, voller dan de MAXmarkering	Reinig en was de filtersLeeg de stofhouder
De borstelroller werkt niet	Borstel is geblokkeerd door draadjes en haren	Verwijder de draden en haren uit de borstel
Vloerzuigmond is moeilijk te bewegen of blijft vastzitten	Wielen zijn geblokkeerd door draadjes en haren	Verwijder ze voorzichtig met een platte schroevendraaier
