Tipo di prodotto	Aspirapolvere a bastone senza fili 2 in 1
Marca	Koenic
Modello	KVR 22221
Tensione nominale	22,2 V
Potenza di aspirazione massima	150 W
Classe di protezione	III
Tempo di ricarica della batteria	4 ore
Autonomia (bassa velocità)	24 minuti
Autonomia (alta velocità)	17 minuti
Capacità del contenitore della polvere	0,5 L
Tipo di batteria	Litio-ione integrata (non sostituibile)
Adattatore di rete	Modello RKGSDČ2800600, ingresso 100-240 V~, uscita 28 V / 0,6 A
Accessori inclusi	Ugello per pavimenti, ugello per fessure, ugello per tessuti, base di ricarica, adattatore
Filtri	Filtro antipolvere e filtro in tessuto (lavabili)
Spazzola motorizzata	Spazzola a rulli motorizzata integrata nell'ugello per pavimenti
Utilizzo	Solo domestico

Domande frequenti - KVR 22221 Koenic

Come caricare l'aspirapolvere KVR 22221?

Posare l'aspirapolvere a bastone sulla base di ricarica (fig. 7). Collegare l'adattatore di rete a una presa a muro. Il LED blu lampeggia durante la ricarica e rimane acceso in modo continuo quando la batteria è completamente carica. Il tempo di ricarica è di circa 4 ore.

Qual è l'autonomia della batteria?

L'autonomia è di circa 24 minuti a bassa velocità e 17 minuti ad alta velocità (tolleranza ±10%). L'autonomia può variare in base all'uso e allo stato della batteria.

Come pulire i filtri dell'aspirapolvere?

Rimuovere il contenitore della polvere e poi i filtri antipolvere e in tessuto. Batteteli o spazzolateli. Se molto sporchi, sciacquateli con acqua e asciugateli completamente prima di rimetterli a posto. Non usare mai solventi o oggetti appuntiti.

Perché il mio aspirapolvere perde potenza di aspirazione?

Può essere dovuto a filtri sporchi o a un contenitore della polvere pieno (oltre il segno MAX). Pulire o sostituire i filtri e svuotare il contenitore della polvere dopo ogni utilizzo.

Questo aspirapolvere è adatto per pavimenti duri (parquet, piastrelle)?

Sì, l'ugello per pavimenti è progettato per pavimenti duri e tappeti. Tuttavia, controllare regolarmente lo stato dell'ugello: un'usura eccessiva potrebbe graffiare pavimenti delicati come parquet o linoleum. Utilizzare la posizione verticale durante le pause per evitare di danneggiare il pavimento.

Come svuotare il contenitore della polvere?

Rimuovere l'aspirapolvere a mano, premere il pulsante di sblocco del contenitore della polvere ed estrarlo. Svuotare il contenuto. Se necessario, lavare il contenitore con acqua e asciugarlo prima di rimetterlo a posto con i filtri.

La spazzola a rulli non gira, cosa fare?

Verificare che la spazzola non sia bloccata da fili o capelli. Premere il pulsante di espulsione della spazzola per rimuoverla, tagliare gli elementi arrotolati con le forbici e rimuoverli. Rimontare.

Posso usare l'aspirapolvere a mano da solo?

Sì. Premere il pulsante di sblocco per staccare l'aspirapolvere a mano dall'aspirapolvere a bastone. Usarlo con o senza ugelli (per fessure, per tessuti) secondo necessità.

Cosa fare se l'apparecchio non si accende?

Verificare che la batteria sia carica. Collegare l'apparecchio alla base di ricarica. Se ancora non reagisce, controllare i contatti di ricarica (pulirli se necessario). Se il problema persiste, contattare il produttore.

Come mantenere l'ugello per pavimenti?

Pulire regolarmente l'ugello per pavimenti rimuovendo la spazzola a rulli. Tagliare fili o capelli arrotolati attorno ai rulli. Ispezionare periodicamente la parte inferiore dell'ugello per rilevare un'usura eccessiva (bordi affilati) che potrebbe danneggiare i pavimenti.

MANUALE UTENTE KVR 22221 Koenic

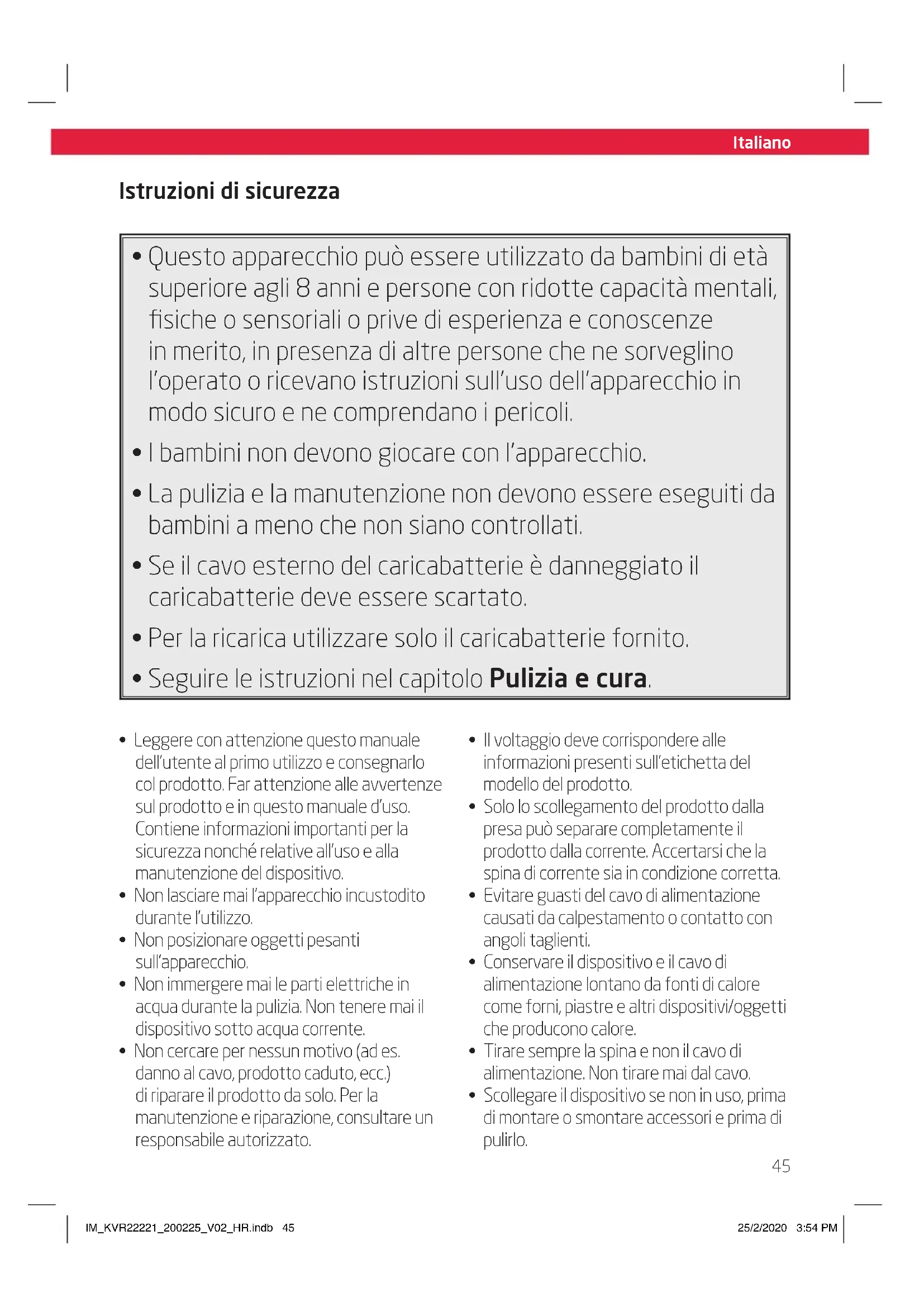

Istruzioni di sicurezza

• Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e persone con ridotte capacità mentali, fisiche o sensoriali o prive di esperienza e conoscenze in merito, in presenza di altre persone che ne sorveglino l'operato o ricevano istruzioni sull'uso dell'apparecchio in modo sicuro e ne comprendano i pericoli.
• I bambini non devono giocare con l'apparecchio.
• La pulizia e la manutenzione non devono essere eseguiti da bambini a meno che non siano controllati.
• Se il cavo esterno del caricabatterie è danneggiato il caricabatterie deve essere scartato.
• Per la ricarica utilizzare solo il caricabatterie fornito.

• Seguire le istruzioni nel capitolo Pulizia e cura.

• Leggere con attenzione questo manuale dell'utente al primo utilizzo e consegnarlo col prodotto. Far attenzione alle avvertenze sul prodotto e in questo manuale d'uso. Contiene informazioni importanti per la sicurezza nonché relative all'uso e alla manutenzione del dispositivo.

• Non lasciare mai l'apparecchio incustodito durante l'utilizzo.
• Non posizionare oggetti pesanti sull'apparecchio.
• Non immergere mai le parti elettriche in acqua durante la pulizia. Non tenere mai il dispositivo sotto acqua corrente.

• Non cercare per nessun motivo (ad es. danno al cavo, prodotto caduto, ecc.) di riparare il prodotto da solo. Per la manutenzione e riparazione, consultare un responsabile autorizzato.

• Il voltaggio deve corrispondere alle informazioni presenti sull'etichetta del modello del prodotto.

• Solo lo scollegamento del prodotto dalla presa può separare completamente il prodotto dalla corrente. Accertarsi che la spina di corrente sia in condizione corretta.
• Evitare guasti del cavo di alimentazione causati da calpestamento o contatto con angoli taglienti.
• Conservare il dispositivo e il cavo di alimentazione lontano da fonti di calore come forni, piastre e altri dispositivi/oggetti che producono calore.
• Tirare sempre la spina e non il cavo di alimentazione. Non tirare mai dal cavo.
• Scollegare il dispositivo se non in uso, prima di montare o smontare accessori e prima di pulirlo.

Italiano

Istruzioni di sicurezza

• Usare questo prodotto in ambienti chiusi e mai all'aperto.
• Questo apparecchio non è idoneo per uso commerciale. Esso è stato progettato solo per uso domestico.
• Non lasciare incustodito il prodotto in funzione.
• Assicurarsi che l'unità motore ed il cavo di alimentazione non si inumidiscano.
• Utilizzate solamente accessori forniti con il dispositivo o consigliati dal produttore!
• Questo dispositivo è adatto solo per utilizzo privato.
• Spegnete sempre il dispositivo prima di disconnettere il cavo dalla rete elettrica.
• Lasciate raffreddare il dispositivo a sufficienza prima di riporlo.
• Non coprire il dispositivo quando è in funzione. Pericolo d'incendio!
• Non aspirare liquidi con il dispositivo. Non aspirare sigarette accese, ceneri calde, fiammiferi ecc. Pericolo d'incendio!
• Non aspirare materiale esplosivo o infiammabile o gas. Il dispositivo non deve essere utilizzato in stanze con liquidi o gas esplosivi.
• Fate molta attenzione quando pulite le scale.
• Tenete il dispositivo lontano da persone (dita, capelli, faccia) e vestiti, se questo è in funzione.
• Non tentate di pulire persone o animali con il dispositivo.

• Utilizzare solo l'adattatore di ricarica fornito per caricare il prodotto.

• Non esporre le batterie ricaricabili ad un calore eccessivo (es. sole, fuoco), e non gettarle nel fuoco. Le Batterie ricaricabili potrebbero esplodere.

• La batteria ricaricabile è incorporata in modo permanente nel prodotto e non può essere sostituita.
• Non cortocircuitare i contatti della batteria ricaricabile. Non gettare la batteria ricaricabile o il prodotto nel fuoco. Vi è il pericolo di incendio o esplosione!
• Non caricare la batteria ricaricabile lasciando il prodotto incustodito.

Italiano

Congratulazioni!

Grazie per aver acquistato un prodotto KOENIC. Leggere questo manuale con attenzione e conservarlo per futura consultazione.

Uso previsto

Il prodotto ha l'unico scopo di far circolare l'aria. Utilizzare il prodotto seguendo queste istruzioni. Un uso inappropriato può danneggiare il prodotto. Imtron GmbH non si assume alcuna responsabilità in caso di danni al prodotto, alle cose o in caso di lesioni personali dovuti a usi inappropriati o impropri, o per usi del prodotto che non rispondono alle finalità indicate dal costruttore.

Prima messa in funzione

Rimuovere accuratamente il prodotto e gli accessori dalla confezione originale. Si consiglia di conservare la confezione originale per l'immagazzinamento. Se si desidera smaltire la confezione originale, osservare le disposizioni di legge applicabili. In caso di domande relative al corretto smaltimento, contattare il centro locale di gestione dei rifiuti. Ispezionare i contenuti della consegna per verificarne la completezza e l'eventuale presenza di danni. Nel caso in cui il contenuto sia incompleto o danneggiato, contattare immediatamente il punto vendita. Dopo il disimballaggio, fare riferimento al capitolo sulla Pulizia e cura.

Prima del primo utilizzo, le batterie incorporate devono essere ricaricate per almeno 4 ore. Si prega di consultare il Capitolo Ricarica delle batterie.

Non smaltire questi apparecchi con i rifiuti domestici. Consegnarlo presso un punto di raccolta per il riciclo WEEE. Così aiutate a risparmiare le risorse ed a proteggere l'ambiente. Contattare le autorità o il rivenditore locale per ulteriori informazioni.

Smaltire le batterie rispettando l'ambiente. Non mettere le batterie nei rifiuti domestici. Usare i sistemi di raccolta e restituzione locali o contattare il rivenditore presso il quale è stato acquistato il prodotto.

Contenuto

1 x Scopa elettrica
1 x Aspirapbriciole
1 x Bocchetta per pavimenti
1 x Bocchetta per fessure
1 x Bocchetta per tappezzeria
1 x Base di ricarica
1 x Adattatore
1 x Manuale d'uso
1 x Scheda di garanzia

Controlli e componenti

A Manico scopa elettrica: Interruttore On/Off
B Aspirabriciole. Interruttore On/Off
c Spia alimentazione
D Pulsante di rilascio
E Filtro in tessuto
F Filtro sporcizia
G Contenitore polvere
H Bocchetta per pavimenti
I Spia alimentazione su bocchetta per pavimenti
Parte anteriore supporto per pavimento
K Pulsante rilascio spazzola
Parte posteriore supporto per pavimento
M Base per ricarica
N Bocchetta per fessure
o Bocchetta per tappezzeria
P Pulsante di rilascio per aspirabriciole
Q Pulsante di rilascio per manico scopa elettrica
R Adattatore

Italiano

Montaggio

Supporto a pavimento

Fig. 1 Unire entrambe le parti del supporto a pavimento e posizionarlo sulla base di ricarica.

Fig. 2 Inserire un terminale dell'adattatore nella presa CC IN della base di ricarica.

Fig. 3 Collegare l'adattatore ad una presa di corrente.

Scopa elettrica

Fig. 4 Sollevare il manico e bloccarlo in posizione. Per ripiegare il manico premere la manopola di sbloccaggio e rilasciare il manico.

Fig. 5 Inserire il manico della scopa elettrica nella bocchetta per pavimenti e bloccare in posizione. Per rilasciare la bocchetta per pavimenti, premere la manopola di sbloccaggio ed estrarre il manico della scopa elettrica dal bocchettone.

Fig. 6 Inserire l'aspirabriciole nella scopa elettrica e bloccare in posizione.

Nota: Assicurarsi che i contatti dell'aspirabriciole e della scopa elettrica non siano sporchi. Pulire i contatti, se necessario.

Ricarica delle batterie

Fig. 7 Inserire la scopa elettrica nella base di ricarica.

Nota:

• Assicurarsi che i contatti della scopa elettrica e della base di ricarica non siano sporchi. Pulire i contatti, se necessario.
- Quando la scopa elettrica è inserita nel caricatore, il prodotto passa automaticamente su OFF, in caso sia stato lasciato acceso incidentalmente.
- È normale che la base di ricarica e la scopa elettrica diventino caldi. Non è motivo di preoccupazione.
- La scopa elettrica può essere ricaricata in qualsiasi momento, quando non in uso.

Fig. 8 La spia LED lampeggia con colore blu e indica che la batteria è sotto carica. La spia diventa di colore blu fisso quando la batteria è completamente carica.

Spia a LED

Colore del LED Condizione
Lampeggiamento colore rosso	Durante il funzionamento, se la batteria è scarica
Lampeggiamento colore blu	Durante il caricamento
Colore blu fisso	Carica completata.Completamente carica

Aspirazione

Aspirazione con la scopa elettrica

Fig. 9 Rimuovere la scopa elettrica dalla base di ricarica. Premere l'interruttore ON/OFF per accendere. Le spie di funzionamento sulla bocchetta per pavimenti si illuminano e indicano che il rullo a spazzola sta girando.

Potenza di aspirazione

Interruttore ON/OFF	Funzione/Potenza
1 x Potenza alta/On
2 x Potenza bassa
3 x OFF (Spento)

Fig. 10 Nelle pause brevi durante l'aspirazione, la scopa elettrica può essere lasciata in posizione verticale in qualsiasi luogo della stanza. Inclinare leggermente in avanti la scopa elettrica in direzione del bocchettone finché non si blocca in posizione.

Avvertenza!

Quando la scopa elettrica viene lasciata in posizione verticale, deve essere spenta, perché se la spazzola gira mentre il prodotto è in posizione verticale, potrebbe danneggiare la superficie del pavimento.

Fig. 11 Dopo l'aspirazione, premere l'interruttore ON/OFF per spegnere il prodotto e riportarlo alla base di ricarica.

Utilizzare l'aspirabriciola

Fig. 12 Premere il pulsante di rilascio per sbloccare l'aspirabriciole e toglierlo dalla scopa elettrica.

Fig. 13 Premere l'interruttore ON/OFF per accendere e spegnere l'aspirabriciole.

Fig. 14 Per ricaricare, riposizionare l'aspirabriciole nella scopa elettrica e assicurarsi che sia bloccato in posizione.

Bocchetta per tappezzeria e fessure

Fig. 15 Per aspirare mobili imbottiti, materassi, cuscini, tende, ecc. inserire la bocchetta nell'apertura per l'aspirazione dell'aria. Per aspirare pieghe, fessure e angoli, inserire la bocchetta per fessure nell'apertura di aspirazione dell'aria dell'aspirabriciole.

Italiano

Pulizia e cura

Attenzione

• Durante la pulizia, non usare mai solventi o materiali abrasivi, spazzole metalliche, oggetti metallici o taglienti. I solventi sono pericolosi alla salute umana e possono attaccare le parti in plastica, mentre i meccanismi di pulizia e gli utensili potrebbero graffiare la superficie.
• Non immergere le parti elettriche del prodotto in acqua durante la pulizia o funzionamento. Non tenere mai il prodotto sotto acqua corrente.

Svuotare il contenitore della polvere e pulire i filtri

Nota: Il contenitore della polvere deve essere svuotato ogni volta al termine dell'uso dell'aspirapolvere.

Fig. 16 Rimuovere l'aspirabriciole dalla scopa elettrica. Premere il pulsante di rilascio per sbloccare il contenitore della polvere e rimuoverlo dall'unità di aspirazione.
Fig. 17 Rimuovere il filtro della sporcizia e il filtro in tessuto dal contenitore della polvere e pulirli scuotendo o spazzolando via la sporcizia. Se molto sporco, il filtro della sporcizia può essere lavato. Assicurarsi di asciugarlo perfettamente prima di rimontarlo.
Fig. 18 Svuotare il contenitore della polvere. Se è molto sporco, il contenitore della polvere può essere risciacquato in acqua corrente. Pulire e asciugare il contenitore con un panno asciutto.

Montare il contenitore della polvere e i filtri

Fig. 19 Inserire il filtro e il filtro in tessuto nel contenitore della polvere
Posizionare il contenitore della polvere nell'unità di aspirazione e bloccarla in posizione.

Pulire la bocchetta per pavimenti

Fig. 20 La bocchetta per pavimenti deve essere pulita ad intervalli regolari. Per pulirla, rilasciare la bocchetta per pavimenti dalla scopa elettrica. Premere il pulsante di sblocco per rilasciare il rullo a spazzola.

Fig. 21 Estrarre il rullo a spazzola dalla bocchetta. Eliminare fili e capelli arrotolati attorno al rullo aiutandosi con delle forbici.

Nota: Se le ruote sono bloccate con fili e capelli, utilizzare un cacciavite a taglio per rimuoverli facendo attenzione.

Rimontare tutti i componenti rimossi in precedenza. Il montaggio viene fatto seguendo l'ordine inverso.

Nota:

• Le bocchette per pavimenti sono soggette a una certa usura in base al tipo di pavimento da pulire (ad. es. grezzo, mattonelle rustiche). Per questo motivo, è necessario controllare la parte sottostante ad intervalli regolari.
• Se la parte inferiore della bocchetta per pavimenti è usurata, può presentare bordi taglienti che possono danneggiare pavimenti duri come parquet o linoleum. Imtron non si assume nessuna responsabilità per i danni causati da bocchette per pavimenti usurate.

Dati tecnici

Aspirapolvere ricaricabile

Tensione nominale : 22,2 V

Potenza di aspirazione : Max. 150 W

Classe di protezione : III

Tempo di caricamento della batteria : 4 ore.

Tempo di funzionamento (± 10%): 24 minuti a bassa velocità / 17 minuti ad alta velocità

Capacità del contenitore : 0,5 L

Adattatore di alimentazione

Produttore : Changzhou Taiyu Electric Co., Ltd.

Modello : RKGSDC2800600

Tensione in ingresso : 100 - 240 V\~

Frequenza CA in ingresso : 50/60 Hz

Corrente in uscita : 0,6 A

Potenza in uscita : 16,8 W

Efficienza attiva media : 85,6 %

Efficienza a basso carico (10 %) : 72,5 %

Consumo di potenza senza carico : 0,08 W

Classe di protezione : II

Risoluzione dei problemi

Se ci sono problemi durante il funzionamento, fare riferimento alla seguente tabella. Se i problemi non possono essere risolti come indicato sotto Soluzione, si prega di contattare il produttore.

Problema	Possibili cause	Soluzione
Il prodotto non funziona	Alimentazione interrottaBatteria scarica	Controllare l'alimentazioneRicaricare le batterie
Il prodotto non aspira la polvere o perde potenza di aspirazione	I filtri sono bloccati dalla sporciziaIl contenitore della polvere è pieno e il livello MAX è stato superato	Pulire e lavare i filtriSvuotare il contenitore della polvere
La spazzola a rullo non funziona	La spazzola è bloccata con fili e capelli	Tagliare e rimuovere i fili e i capelli dalla spazzola
La bocchetta per i pavimenti è difficile da manovrare o si blocca	Le ruote sono bloccate da fili e capelli	Rimuoverli facendo attenzione utilizzando un cacciavite a taglio.
