YOOFeel A014420 - Moniteurs pour bébé BABYMOOV - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur pour bébé (babyphone)
Marque	Babymoov
Modèle	YOOFeel A014420
Technologie de transmission	2,4 GHz numérique FHSS
Portée en champ libre	250 m (environ 80 m en intérieur avec murs)
Écran du récepteur	Écran couleur tactile 3,5 pouces
Vision nocturne	Automatique, pour une visibilité dans l'obscurité
Contrôle à distance de la caméra	Orientation de la caméra depuis le récepteur
Nombre de caméras supportées	Jusqu'à 4 caméras
Fonction talkie-walkie	Oui, pour parler à bébé
Zoom numérique	2x
Veilleuse et berceuses	Veilleuse intégrée, jusqu'à 5 mélodies
Fonction VOX	Activation du récepteur sur détection de son (réglable)
Alimentation caméra	Adaptateur secteur 5 V DC / 1000 mA (fourni)
Alimentation récepteur	Batterie Lithium-Polymère rechargeable 1440 mAh + adaptateur secteur 5 V DC
Autonomie du récepteur	Environ 8 à 10 heures (selon utilisation)
Alarme hors de portée	Oui
Indicateur de batterie faible	Oui, sur le récepteur
Sécurité	Distance minimale de 20 cm entre l'émetteur et le corps ; utiliser uniquement les adaptateurs fournis ; ne pas exposer à l'eau
Entretien	Nettoyer avec un chiffon sec et doux ; débrancher avant nettoyage
Pièces détachées	Batterie et adaptateurs disponibles auprès du fabricant
Garantie	Garantie à vie sous conditions (enregistrement dans les 2 mois)
Température de fonctionnement	0 °C à +40 °C

FOIRE AUX QUESTIONS - YOOFeel A014420 BABYMOOV

Quelle est la portée réelle du babyphone YOOFeel A014420 ?

La portée annoncée est de 250 m en champ libre. En intérieur, avec des murs, divisez la portée par 3 (environ 80 m).

Comment appairer la caméra avec le récepteur ?

Dans le menu Caméra du récepteur, sélectionnez Ajouter Caméra, puis appuyez sur +. Allumez la caméra et maintenez enfoncé le bouton pendant 3 secondes. La connexion est automatique.

Que fait la fonction VOX et comment la régler ?

La fonction VOX allume le récepteur uniquement quand la caméra détecte un bruit. Vous pouvez choisir entre VOX récepteur seul ou VOX avec veilleuse. La sensibilité se règle (faible, moyen, élevée) dans la barre de statut.

Comment activer la vision nocturne ?

La vision nocturne est automatique. Dès que la luminosité dans la chambre devient faible, la caméra bascule en mode noir et blanc infrarouge pour voir bébé dans l'obscurité.

Puis-je connecter plusieurs caméras ?

Oui, vous pouvez connecter jusqu'à 4 caméras YOO Feel. L'ajout se fait via le menu Caméra > Ajouter Caméra.

Quelle est l'autonomie du récepteur ?

Avec une batterie Lithium-Polymère 1440 mAh, l'autonomie est d'environ 8 à 10 heures selon l'utilisation (écran allumé, VOX, etc.).

Comment utiliser la fonction talkie-walkie ?

Appuyez sur le bouton Répondre à bébé (icône micro) du récepteur et parlez normalement. Relâchez pour écouter bébé à nouveau.

Comment zoomer sur l'image ?

Dans la barre de statut, touchez l'icône Zoom pour activer le zoom x2. Touchez à nouveau pour désactiver.

Comment régler les berceuses ?

Depuis la barre de statut, touchez l'icône Berceuse. Vous pouvez choisir parmi 5 mélodies, les lire en boucle ou les enchaîner. Le volume se règle séparément.

Comment nettoyer le babyphone ?

Débranchez tous les câbles et essuyez l'appareil avec un chiffon doux et sec. N'utilisez pas de solvants ni d'eau pour éviter tout dommage.

MODE D'EMPLOI YOOFeel A014420 BABYMOOV

Récepteur - Receiver - Empfänger - Ontvanger - Receptor

Receptor - Ricevitore - Přijímač - جهاز استقبالاستقبال

8 7 9 10 11 12 13

14 15 16

	FR
	EN
	DE
	NL
	ES
	PT
	IT
	CZ
	AR

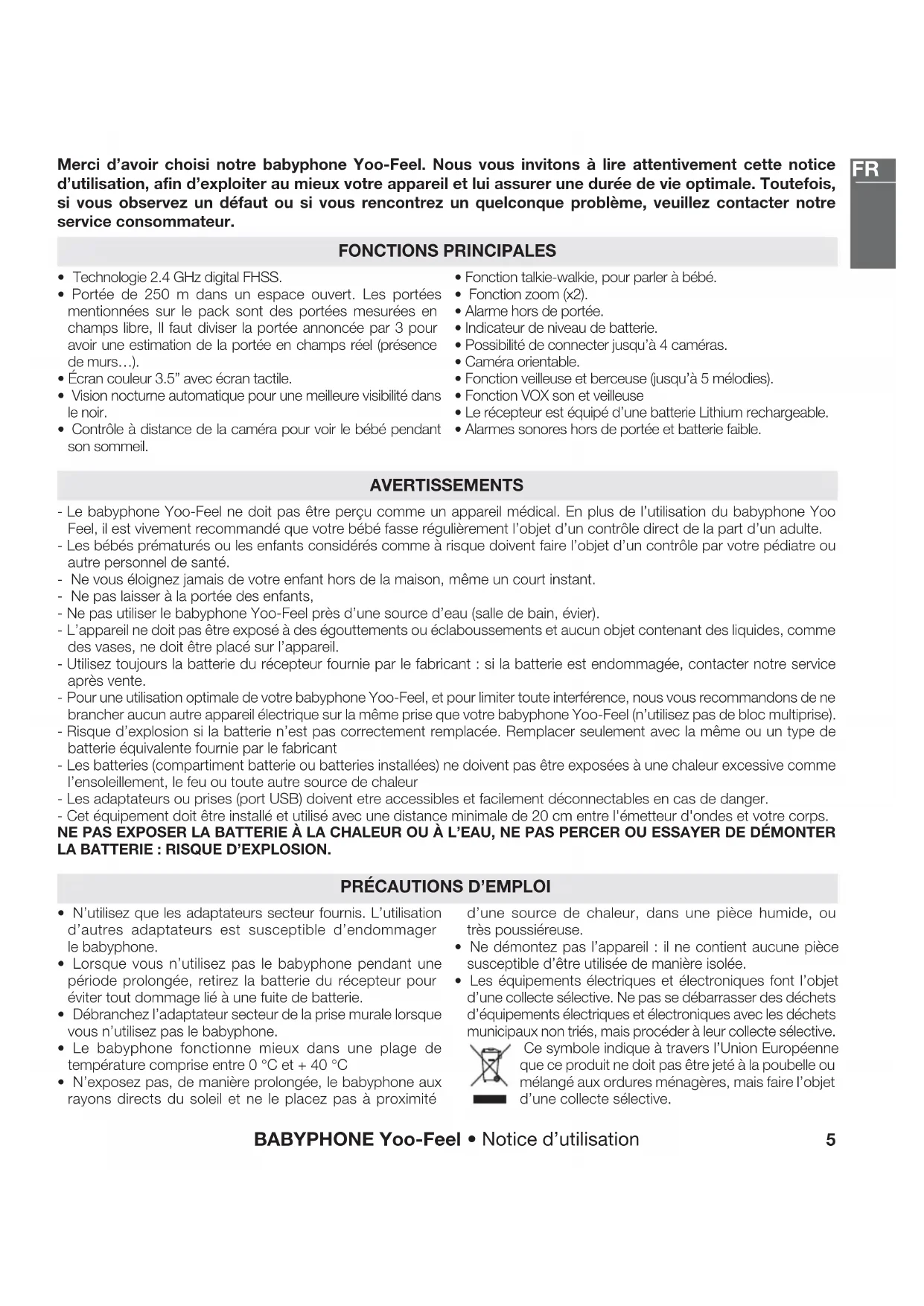

Merci d'avoir choisi notre babyphone Yoo-Feel. Nous vous invitons à lire attentivement cette notice d'utilisation, afin d'exploiter au mieux votre appareil et lui assurer une durée de vie optimale. Toutefois, si vous observez un défaut ou si vous rencontrez un quelconque problème, veuillez contacter notre service consommateur.

Fonctions principales

• Technologie 2.4 GHz digital FHSS. - Portée de 250 m dans un espace ouvert. Les portées mentionnées sur le pack sont des portées mesurées en champs libre, Il faut diviser la portée annoncée par 3 pour avoir une estimation de la portée en champs réel (présence de murs...). - Écran couleur 3.5" avec écran tactile. - Vision nocturne automatique pour une meilleure visibilité dans le noir. - Contrôle à distance de la caméra pour voir le bébé pendant son sommeil.

• Fonction talkie-walkie, pour parler à bébé.
• Fonction zoom (x2).
• Alarme hors de portée.
• Indicateur de niveau de batterie.
• Possibilité de connecter jusqu'à 4 caméras.
• Caméra orientable.
• Fonction veilleuse et berceuse (jusqu'à 5 mélodies).
• Fonction VOX son et veilleuse
• Le récepteur est équipé d'une batterie Lithium rechargeable.
• Alarmes sonores hors de portée et batterie faible.

Avertissements

• Le babyphone Yoo-Feel ne doit pas être perçu comme un appareil médical. En plus de l'utilisation du babyphone Yoo Feel, il est vivement recommandé que votre bébé fasse régulièrement l'objet d'un contrôle direct de la part d'un adulte.
• Les bébés prématurés ou les enfants considérés comme à risque doivent faire l'objet d'un contrôle par votre pédiatre ou autre personnel de santé.
• Ne vous éloignez jamais de votre enfant hors de la maison, même un court instant.
• Ne pas laisser à la portée des enfants,
• Ne pas utiliser le babyphone Yoo-Feel près d'une source d'eau (salle de bain, évier).
• L'appareil ne doit pas être exposé à des égouttements ou éclaboussements et aucun objet contenant des liquides, comme des vases, ne doit être placé sur l'appareil.
• Utilisez toujours la batterie du récepteur fournie par le fabricant : si la batterie est endommagée, contacter notre service après vente.
• Pour une utilisation optimale de votre babyphone Yoo-Feel, et pour limiter toute interférence, nous vous recommandons de ne brancher aucun autre appareil électrique sur la même prise que votre babyphone Yoo-Feel (n'utilisez pas de bloc multiprise).
• Risque d'explosion si la batterie n'est pas correctement remplacée. Remplacer seulement avec la même ou un type de batterie équivalente fournie par le fabricant
• Les batteries (compartiment batterie ou batteries installées) ne doivent pas être exposées à une chaleur excessive comme l'ensoleillement, le feu ou toute autre source de chaleur
• Les adaptateurs ou prises (port USB) doivent être accessibles et facilement déconnectables en cas de danger.
• Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre l'émetteur d'ondes et votre corps. NE PAS EXPOSER LA BATTERIE À LA CHALEUR OU À L'EAU, NE PAS PERCER OU ESSAYER DE DÉMONTER LA BATTERIE : RISQUE D'EXPLOSION.

Précautions d'emploi

• N'utilisez que les adaptateurs secteur fournis. L'utilisation d'autres adaptateurs est susceptible d'endommager le babyphone.
• Lorsque vous n'utilisez pas le babyphone pendant une période prolongée, retirez la batterie du récepteur pour éviter tout dommage lié à une fuite de batterie.
• Débranchez l'adaptateur secteur de la prise murale lorsque vous n'utilisez pas le babyphone.
• Le babyphone fonctionne mieux dans une plage de température comprise entre 0 °C et + 40 °C
• N'exposez pas, de manière prolongée, le babyphone aux rayons directs du soleil et ne le placez pas à proximité

d'une source de chaleur, dans une pièce humide, ou très poussiéreuse.

- Ne démontez pas l'appareil : il ne contient aucune pièce susceptible d'être utilisée de manière isolée.

- Les équipements électriques et électroniques font l'objet d'une collecte sélective. Ne pas se débarrasser des déchets d'équipements électriques et électroniques avec les déchets municipaux non triés, mais procéder à leur collecte sélective.

Ce symbole indique à travers l'Union Européenne que ce produit ne doit pas être jeté à la poubelle ou mélangé aux ordures ménagères, mais faire l'objet d'une collecte sélective.

Accessoires standards

a. Caméra b. Récepteur c. Batterie Lithium-Polymère rechargeable 1440 mAh

d. Adaptateur secteur 5 V DC (caméra) e. Adaptateur secteur 5 V DC (récepteur) f. Manuel d'utilisation

1. Led ON/OFF
2. Veilleuse
3. Détecteur de luminosité
4. Microphone
5. Bouton ON/OFF et d'appairage
6. Port micro-USB d'alimentation

Récepteur

1. Bouton de verrouillage de l'écran tactile
2. LED : vert le récepteur est allumé, rouge le récepteur est en chargement
3. Écran LCD tactile
4. Bouton ON/OFF
5. Bouton « Menu »
6. Bouton « Répondre à bébé »
7. Microphone
8. Haut-parleur
9. Port micro USB d'alimentation
10. Compartiment batterie lithium

Installation de l'appareil

Placez la caméra sur une surface plane et à une distance comprise entre 1 m et 2,50 m de la tête du bébé. Orientez l'objectif de la caméra et le microphone vers le bébé.

1 m

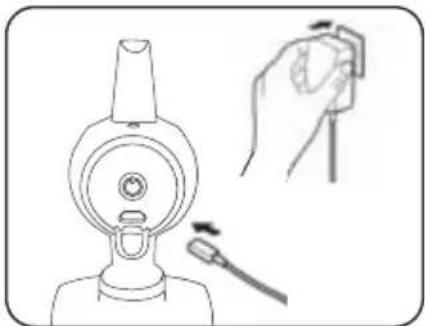

A. CAMÉRA

La caméra fonctionne sur secteur (utilisez uniquement l'adaptateur secteur 5 V DC/1000 mA fourni).

1. Connectez la prise de sortie de l'adaptateur sur le port micro USB (6) de la caméra en veillant bien à ce que l'orientation soit correcte. Branchez l'adaptateur sur la prise murale.

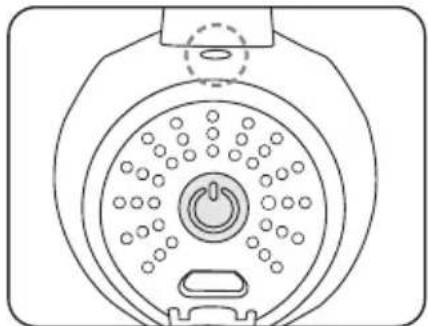

1. Pour allumer votre caméra, appuyez brièvement (moins de 3 s) sur le bouton ON/OFF. Le voyant d'alimentation passera au vert.

B. RÉCEPTEUR

La batterie rechargeable 1440 mAh Li est déjà installée dans le récepteur.

1. Connectez la prise de sortie de l'adaptateur sur le port USB (15) en veillant bien à ce que l'orientation soit correcte. Branchez l'adaptateur sur la prise murale.

1. Pour allumer votre récepteur appuyez 3 s sur le bouton ON/OFF ⏻ du récepteur.

1. Le voyant d'alimentation passera au vert.

N. B.: avant la première utilisation du récepteur, chargez la batterie pendant au moins 3 heures.

Statut et rechargement de la batterie

• Vert : niveau de batterie correct.
• Rouge: batterie faible.
• Orange: rechargement de la batterie récepteur éteint.
• Clignote en vert: rechargement de la batterie, récepteur allumé.

Indicateur niveau de batterie, clignote lorsque la batterie est très faible.

Changement de la batterie

En cas de nécessité et pour faire un reboot, débranchez l'adaptateur et ouvrez avec un tournevis à tête plate le compartiment de la batterie pour changer cette dernière. N. B.: pensez à débrancher l'adaptateur secteur une fois que la batterie est complètement rechargée. Pour une plus longue durée de vie de la batterie et une meilleure autonomie, ne laissez pas la batterie déchargée trop longtemps.

AVERTISSEMENT : N'UTILISEZ QUE LA BATTERIE ORIGINALE OU CELLE FOURNIE PAR LE REVENDEUR. GARDEZ LA BATTERIE HORS DE PORTÉE DES ENFANTS.

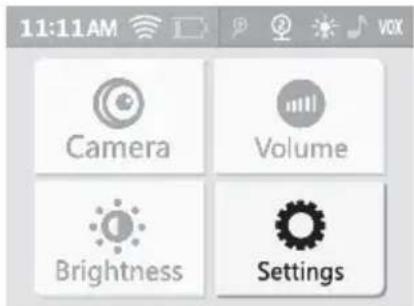

Mise en ROUTE de l'appareil

A. CHOIX DE LA LANGUE

1. Accédez au menu principal.

1. Sélectionnez « Paramètres ». 3. Choisissez votre langue parmi l'anglais, le français, l'allemand, l'espagnol le néerlandais.

MEN1 > Settings KeyTones ON OFF Time > Language < Français >

B. UTILISATION DE L'INTERFACE ET DU MENU

Niveau de la batterie Numéro caméra Zoom Veilleuse VOX Berceuse Heure 11:11AM CAMERA Volume Brightness Settings BARRE DE STATUT MENU PRINCIPAL

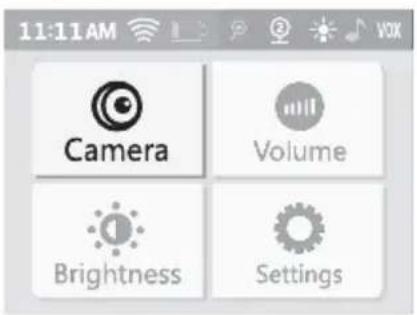

A. connexion entre la caméra et le récepteur

Le processus de connexion (appairage) permet de connecter le récepteur avec la caméra de façon à ce qu'ils communiquent sans que d'autres appareils (même d'autres caméras Yoo-Feel) ne puissent interférer avec le récepteur ou recevoir votre signal.

1. Accédez au menu principal.
2. Sélectionnez la rubrique « Caméra ».

1. Sélectionnez « Ajouter Caméra ».

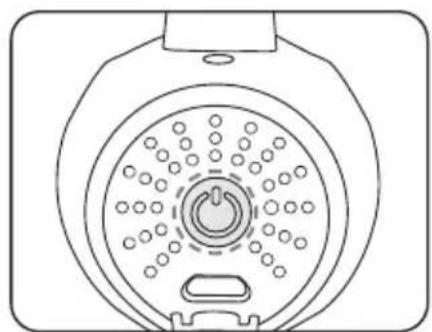

1. Appuyez sur « + ». 5. Allumez la caméra

et appuyez 3 s sur 🔒

Félicitations ! Votre caméra est connectée!

Pour ajouter d'autres caméras (jusqu'à 4 caméras), refaites les étapes 3 à 5 pour chaque caméra chacune à leur tour.

N. B.: vous ne pouvez connecter au récepteur que des caméras YOO FEEL. En cas d'échec de connexion, supprimez la caméra et refaite les étapes 1 à 5.

B. déconnecter une ou plusieurs caméras

1. Sélectionnez « Supprimer Caméra ».
2. Sélectionnez la caméra à supprimer.
3. Validez.

Fonctionnement du récepteur

Le récepteur à écran tactile dispose d'une barre de statut et d'un menu principal.

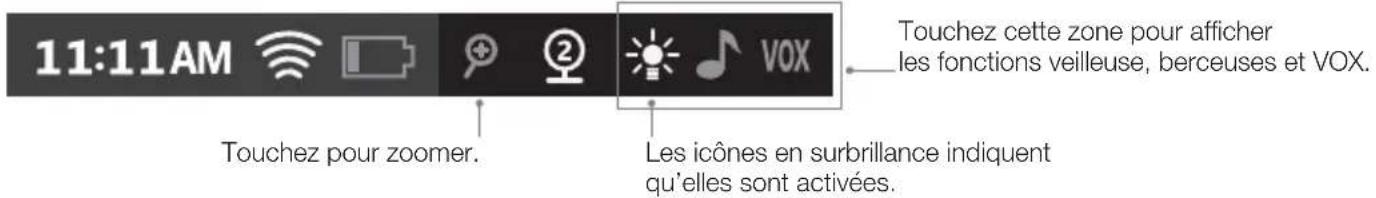

A. BARRE de STATUT

La barre de statut horizontale se situe dans la partie supérieure de l'écran. Elle permet de régler les fonctions zoom, veilleuse, berceuses et VOX.

11:11AM Touchez pour zoomer. Les icônes en surbrillance indiquent qu'elles sont activées. Touchez cette zone pour afficher les fonctions veilleuse, berceuses et VOX.

Fonction veilleuse

Appuyez sur ON/OFF pour allumer/éteindre la veilleuse.

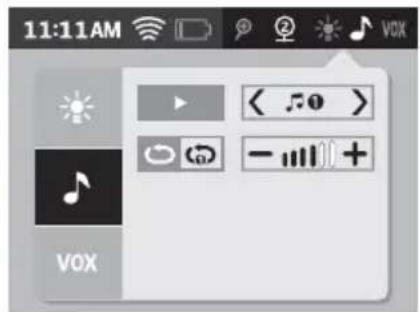

Fonction berceuse

Activez/arrêtez la berceuse.

Choix de la mélodie allant de 1 à 5.

Répétez les 5 mélodies, les unes après les autres.

Répétez en boucle la mélodie de votre choix.

Réglez le volume des mélodies sur la caméra.

N. B.: il n'est pas possible de changer de mélodie lorsque vous avez choisi le mode « Répétition en boucle d'une mélodie ».

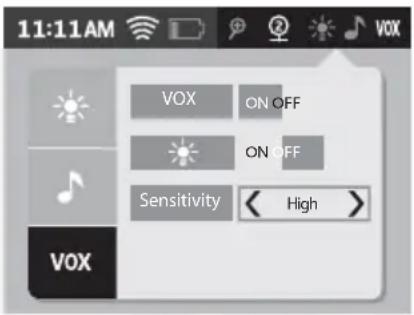

Fonction VOX

La fonction VOX permet d'activer le récepteur uniquement lorsque la caméra détecte du bruit.

Yoo-Feel vous propose 2 fonctions VOX :

• VOX récepteur : le récepteur s'allumera dès que la caméra détectera un bruit.
• VOX veilleuse + récepteur : le récepteur + la veilleuse s'allumeront dès que la caméra détectera un bruit.

Appuyez sur ON/OFF pour allumer / éteindre la fonction VOX récepteur.

Appuyez sur ON/OFF pour allumer / éteindre la fonction VOX récepteur + veilleuse.

Réglage du niveau de la sensibilité :

• faible : vous souhaitez entendre votre bébé uniquement s'il émet un son fort.
• moyen : vous souhaitez entendre votre bébé s'il émet un son moyennement fort.
• élevée : vous souhaitez entendre votre bébé dès qu'il émettra son faible.

Pour quitter la barre de statut il vous suffit d'appuyez de nouveau sur la barre de statut ou sur le bouton menu (11) du récepteur.

B. MENU

Pour accédez au menu principal appuyez sur la touche ⚠.

Caméra

C'est la caméra que vous souhaitez afficher à l'écran.

Appuyez sur ON/OFF pour passer d'une caméra à l'autre.

Permet de rajouter une caméra. Référez vous à la rubrique « CONNEXION ENTRE LA CAMÉRA ET LE RÉCEPTEUR »

Permet de supprimer une caméra. Référez vous à la rubrique « DÉCONNECTER UNE OU PLUSIEURS CAMÉRAS ».

Volume et luminosité

Permet de régler le volume sonore du récepteur et la luminosité à l'aide des touches + / -.

Paramètres

MENU Settings Key Tones ON OFF Time > Language

Permet d'activer ou désactiver le son des touches.

Permet de régler l'heure.

Permet de régler la langue.

TABLEAU DE DIAGNOSTIC DES PANNES

Problème Causes	possibles Solutions
Aucun son, aucune image dans le récepteur.	La sensibilité du microphone est trop basse.L'adaptateur secteur n'est pas correctement raccordé à l'émetteur.Mode VOX activé.Batterie déchargée.	Augmentez le volume du récepteur.Vérifiez le branchement.Appuyez sur un bouton pour activer l'écran.Chargez votre récepteur.
Transmission permanente.	La sensibilité du mode VOX est trop élevée.	Diminuez la sensibilité du mode VOX (voir rubrique « FONCTIONNEMENT DU RECEPTEUR »).
Alarme hors de portée activée en permanence.	La distance entre la caméra et le récepteur excède le rayon d'action.	Rapprochez le récepteur et la caméra.
L'image à l'écran n'est pas homogène.L'image "perte de signal" s'affiche.	Les limites du rayon d'action sont atteintes.L'émetteur ou la caméra est situé à côté d'autres appareils électriques.	Rapprochez le récepteur de la caméra.Eloignez les appareils électriques ou la caméra pour l'éloigner de la source d'interférence.
L'image à l'écran se fige ou s'affiche en noir et blanc.	L'intensité lumineuse est trop faible dans la chambre de bébé, le mode vision nocturne est activé.	Augmentez la luminosité dans la chambre du bébé si vous voulez repasser en mode jour.
Rayon d'action trop réduit.	Cloison / murs trop épais entre caméra et récepteur.	Déplacez la caméra et le récepteur.

• Fréquence : 2406 MHz \~ 2475 MHz
• Puissance de sortie maximale. Caméra : 19.09 dBm (e. i. r. p.) Récepteur : 17.89 dBm (e. i. r. p.)
• Valeurs d'entrée nominales : 100 – 240 VAC, 50/60 Hz, 0.2 A • Valeurs de sortie nominales : 5.0 VDC - 1 000 mA

Modèle : ZD5C050100EUDW

Version du matériel : V02

Parc Industriel des Gravanches

16, rue Jacqueline Auriol

63051 Clermont Ferrand cedex 2

France

Déclare que le produit suivant :

Modèle : Yoo-Feel

Référence : A014420

Modèle : BMB-BT1YSP-00

est conforme aux normes harmonisées appropriées suivantes :

EMC : EN 301 489-1 V2.2.0 (2017-03)

En accord avec les dispositions de la directive du Conseil 99/05/CE sur l'équipement par radio et l'équipement terminal de télécommunications et la reconnaissance mutuelle de leur conformité.

Nom : Mr Laurent Windenberger

Fonction : Directeur marketing

Signature : Date : 30/10/2017

Bup.

France

Function: Directeur marketing

Signature:

Date:

Bup.

Garantie À VIE* LIFETIME Warranty*

Les parents remplissent le formulaire d'enregistrement

sur le site

Ils joignent leur preuve d'achat

(scan du ticket de caisse ou facture) et valident le formulaire dans un délai de 2 mois maximum après la date d'achat du produit.

Ils reçoivent un mail

accusant de la réception de la demande de garantie à vie, à conserver avec le justificatif d'achat.

FR.

* Garantie à vie. Cette garantie est soumise à conditions. Liste des pays concernés, délai d'activation et renseignements en ligne à l'adresse suivante : www. service-babymoov. com
