YOOFeel A014420 - Dětské monitory BABYMOOV - Bezplatný návod k obsluze

Typ produktu	Monitor pro miminka (babyphone)
Značka	Babymoov
Model	YOOFeel A014420
Přenosová technologie	2,4 GHz digitální FHSS
Dosah na volném prostranství	250 m (asi 80 m uvnitř se zdmi)
Displej přijímače	Dotykový barevný displej 3,5 palce
Noční vidění	Automatické, pro viditelnost ve tmě
Dálkové ovládání kamery	Natáčení kamery z přijímače
Počet podporovaných kamer	Až 4 kamery
Funkce vysílačka	Ano, pro mluvení s miminkem
Digitální zoom	2x
Noční světlo a ukolébavky	Vestavěné noční světlo, až 5 melodií
Funkce VOX	Aktivace přijímače při detekci zvuku (nastavitelné)
Napájení kamery	Síťový adaptér 5 V DC / 1000 mA (součástí dodávky)
Napájení přijímače	Lithium-polymerová dobíjecí baterie 1440 mAh + síťový adaptér 5 V DC
Výdrž přijímače	Přibližně 8 až 10 hodin (podle použití)
Alarm při ztrátě signálu	Ano
Indikátor slabé baterie	Ano, na přijímači
Bezpečnost	Minimální vzdálenost 20 cm mezi vysílačem a tělem; používejte pouze dodané adaptéry; nevystavujte vodě
Údržba	Čistěte suchým a měkkým hadříkem; před čištěním odpojte
Náhradní díly	Baterie a adaptéry jsou k dispozici u výrobce
Záruka	Doživotní záruka za podmínek (registrace do 2 měsíců)
Provozní teplota	0 °C až +40 °C

Často kladené otázky - YOOFeel A014420 BABYMOOV

Jaký je skutečný dosah babyphone YOOFeel A014420?

Uváděný dosah je 250 m na volném prostranství. Uvnitř se zdmi vydělte dosah třemi (asi 80 m).

Jak spárovat kameru s přijímačem?

V menu Kamera na přijímači vyberte Přidat kameru a poté stiskněte +. Zapněte kameru a podržte tlačítko po dobu 3 sekund. Spojení je automatické.

Co dělá funkce VOX a jak ji nastavit?

Funkce VOX zapíná přijímač pouze tehdy, když kamera detekuje hluk. Můžete si vybrat mezi VOX pouze přijímač nebo VOX s nočním světlem. Citlivost se nastavuje (nízká, střední, vysoká) ve stavovém řádku.

Jak aktivovat noční vidění?

Noční vidění je automatické. Jakmile se v místnosti sníží jas, kamera přepne do infračerveného černobílého režimu, aby viděla miminko ve tmě.

Mohu připojit více kamer?

Ano, můžete připojit až 4 kamery YOO Feel. Přidání se provádí přes menu Kamera > Přidat kameru.

Jaká je výdrž přijímače?

S lithium-polymerovou baterií 1440 mAh je výdrž přibližně 8 až 10 hodin v závislosti na použití (displej zapnutý, VOX atd.).

Jak používat funkci vysílačka?

Stiskněte tlačítko Odpovědět miminku (ikona mikrofonu) na přijímači a mluvte normálně. Uvolněním znovu uslyšíte miminko.

Jak přiblížit obraz?

Ve stavovém řádku klepněte na ikonu Zoom pro aktivaci 2x zoomu. Opětovným klepnutím deaktivujete.

Jak nastavit ukolébavky?

Ze stavového řádku klepněte na ikonu Ukolébavka. Můžete si vybrat z 5 melodií, přehrávat je v smyčce nebo je řadit. Hlasitost se nastavuje samostatně.

Jak čistit babyphone?

Odpojte všechny kabely a zařízení otřete měkkým a suchým hadříkem. Nepoužívejte rozpouštědla ani vodu, aby nedošlo k poškození.

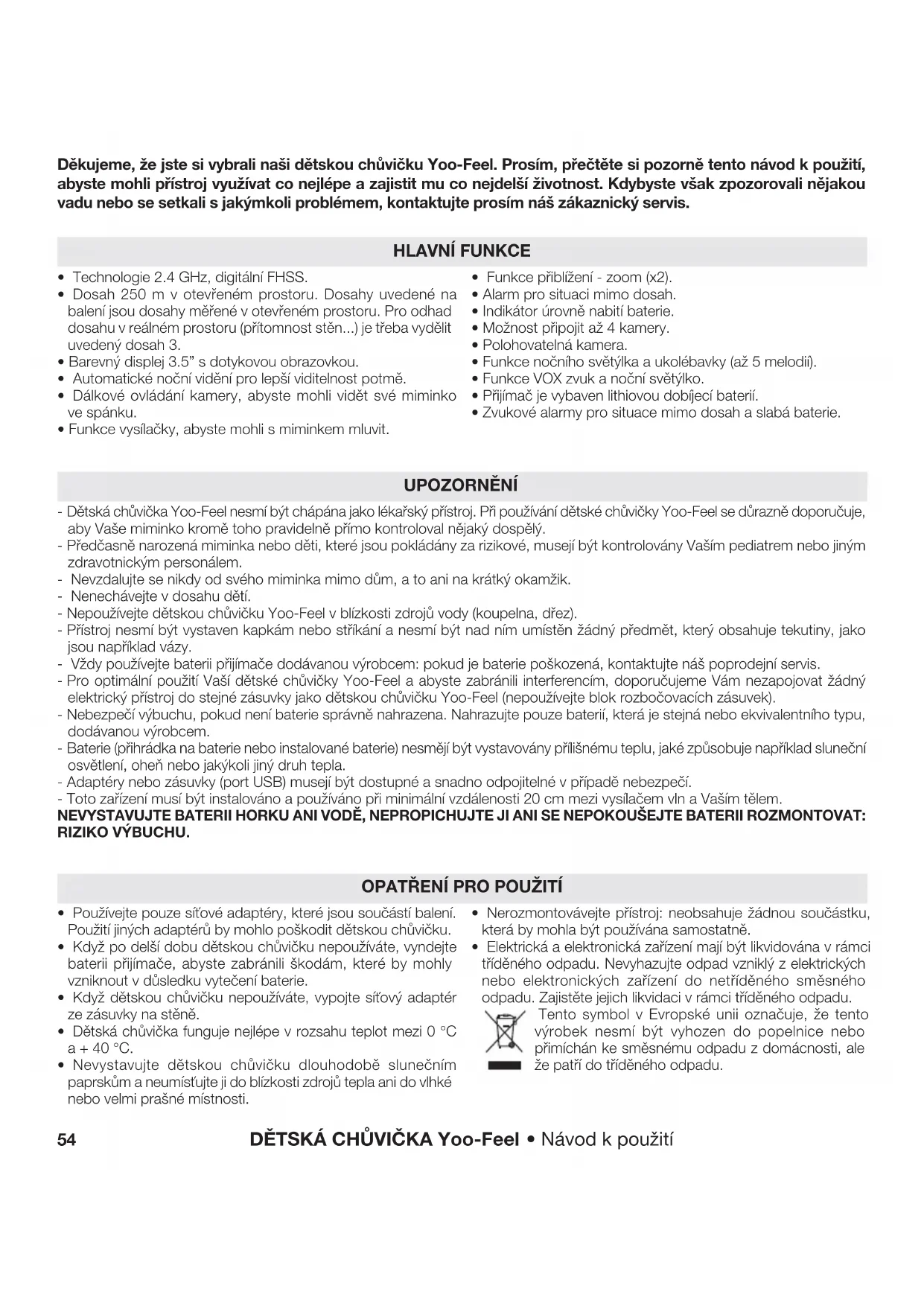

NÁVOD K OBSLUZE YOOFeel A014420 BABYMOOV

Děkujeme, že jste si vybrali naši dětskou chůvičku Yoo-Feel. Prosím, přečtěte si pozorně tento návod k použití, abyste mohli přístroj využívat co nejlépe a zajistit mu co nejdelší životnost. Kdybyste však zpozorovali nějakou vadu nebo se setkali s jakýmkoli problémem, kontaktujte prosím náš zákaznický servis.

HLAVNÍ FUNKCE

• Technologie 2.4 GHz, digitální FHSS.
• Dosah 250 m v otevřeném prostoru. Dosahy uvedené na balení jsou dosahy měřené v otevřeném prostoru. Pro odhad dosahu v reálném prostoru (přítomnost stěn...) je třeba vydělit uvedený dosah 3.
• Barevný displej 3.5" s dotykovou obrazovkou.
• Automatické noční vidění pro lepší viditelnost potmě.
• Dálkové ovládání kamery, abyste mohli vidět své miminko ve spánku.

• Funkce vysílačky, abyste mohli s miminkem mluvit.

• Funkce přiblížení - zoom (x2).

• Alarm pro situaci mimo dosah.
• Indikátor úrovně nabití baterie.
• Možnost připojit až 4 kamery.
  • Polohovatelná kamera.
• Funkce nočního světýlka a ukolébavky (až 5 melodii).
• Funkce VOX zvuk a noční světýlko.
• Přijímač je vybaven lithiovou dobíjecí baterií.
• Zvukové alarmy pro situace mimo dosah a slabá baterie.

UPOZORNĚNÍ

• Dětská chůvička Yoo-Feel nesmí být chápána jako lékařský přístroj. Při používání dětské chůvičky Yoo-Feel se důrazně doporučuje, aby Vaše miminko kromě toho pravidelně přímo kontroloval nějaký dospělý.
• Předčasně narozená miminka nebo děti, které jsou pokládány za rizikové, musejí být kontrolovány Vaším pediatrem nebo jiným zdravotnickým personálem.
• Nevzdalujte se nikdy od svého miminka mimo dům, a to ani na krátký okamžik.
• Nenechávejte v dosahu dětí.
• Nepoužívejte dětskou chůvičku Yoo-Feel v blízkosti zdrojů vody (koupelna, dřez).
• Přístroj nesmí být vystaven kapkám nebo stříkání a nesmí být nad ním umístěn žádný předmět, který obsahuje tekutiny, jako jsou například vázy.
• Vždy používejte baterii přijímače dodávanou výrobcem: pokud je baterie poškozená, kontaktujte náš poprodejní servis.
• Pro optimální použití Vaší dětské chůvičky Yoo-Feel a abyste zabránili interferencím, doporučujeme Vám nezapojovat žádný elektrický přístroj do stejné zásuvky jako dětskou chůvičku Yoo-Feel (nepoužívejte blok rozbočovacích zásuvek).
• Nebezpečí výbuchu, pokud není baterie správně nahrazena. Nahrazujte pouze baterií, která je stejná nebo ekvivalentního typu, dodávanou výrobcem.
• Baterie (příhrádka na baterie nebo instalované baterie) nesmějí být vystavovány přílišnému teplu, jaké způsobuje například sluneční osvětlení, oheň nebo jakýkoli jiný druh tepla.
• Adaptéry nebo zásuvky (port USB) musejí být dostupné a snadno odpojitelné v případě nebezpečí.
• Toto zařízení musí být instalováno a používáno při minimální vzdálenosti 20 cm mezi vysílačem vln a Vaším tělem.
  NEVYSTAVUJTE BATERII HORKU ANI VODĚ, NEPROPICHUJTE JI ANI SE NEPOKOUŠEJTE BATERII ROZMONTOVAT: RIZIKO VÝBUCHU.

OPATŘENÍ PRO POUŽITÍ

• Používejte pouze síťové adaptéry, které jsou součástí balení. Použití jiných adaptérů by mohlo poškodit dětskou chůvičku.
• Když po delší dobu dětskou chůvičku nepoužíváte, vyndejte baterii přijímače, abyste zabránili škodám, které by mohly vzniknout v důsledku vytečení baterie.
• Když dětskou chůvičku nepoužíváte, vypojte síťový adaptér ze zásuvky na stěně.
• Dětská chůvička funguje nejlépe v rozsahu teplot mezi 0 °C a + 40 °C.

• Nevystavujte dětskou chůvičku dlouhodobě slunečním paprskům a neumístujte ji do blízkosti zdrojů tepla ani do vlhké nebo velmi prašné místnosti.

• Nerozmontovávejte přístroj: neobsahuje žádnou součástku, která by mohla být používána samostatně.

• Elektrická a elektronická zařízení mají být likvidována v rámci tříděného odpadu. Nevyhazujte odpad vzniklý z elektrických nebo elektronických zařízení do netříděného směsného odpadu. Zajistěte jejich likvidaci v rámci tříděného odpadu.

Tento symbol v Evropské unii označuje, že tento výrobek nesmí být vyhozen do popelnice nebo přimíchán ke směsnému odpadu z domácnosti, ale že patří do tříděného odpadu.

STANDARDNÍ PŘÍSLUŠENSTVÍ

a. Kamera
b. Přijímač
c. Dobíjecí lithium-polymerová baterie 1440 mAh

d. Sítový adaptér 5V DC (kamera)
e. Sítový adaptér 5V DC (přijímač)
f. Návod k použití

1. LED diody ON/OFF
2. Noční světýlko
3. Detektor okolního světla
4. Mikrofon
5. Tlačítko ON/OFF párování
6. Port napájení micro USB

PŘIJÍMAČ

1. Tlačítko pro uzamknutí dotykového displeje
2. LED: zelená - přijímač je zapnutý, červená - přijímač se nabíjí
3. Dotykový LCD displej

4. Tlačítko ON/OFF

5. Tlačítko „Menu“

6. Tlačítko „Odpovědět miminku“
7. Mikrofon
8. Reproduktor
9. Port napájení micro USB
10. Přihrádka na lithiovou baterii

INSTALACE PŘÍSTROJE

Umístěte kameru na rovnou plochu a do vzdálenosti od 1 m do 2,50 m od hlavy miminka.

Nasměrujte objektiv kamery a mikrofon na miminko.

1 m

UVEDENÍ DO PROVOZU

A. KAMERA

Kamera funguje na síťové napájení (používejte výhradně s adaptérem 5 V DC/1000 mA, který je součástí balení).

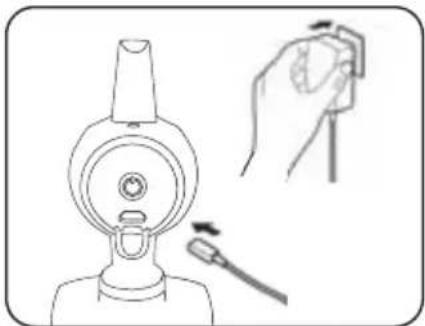

1. Připojte výstupní zástrčku adaptéru k portu micro USB (6) kamery a dbejte na to, aby orientace byla správná. Zapojte adaptér do zásuvky na stěně.

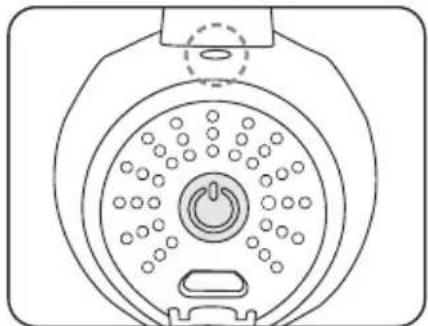

1. Pro zapnutí kamery stiskněte krátce (na méně než 3 s) tlačítko ON/OFF ♦. Kontrolka napájení se změní na zelenou.

B. PŘIJÍMAČ

Dobijecí lithiová baterie 1440 mAh je už namontována v přijímači.

1. Připojte výstupní zástrčku adaptéru k portu USB (15) a dbejte na to, aby orientace byla správná. Zapojte adaptér do zásuvky na stěně.

1. Pro zapnutí přijímače stiskněte na 3 s tlačítko ON/OFF ⏻ přijímače.

1. Kontrolka napájení se změní na zelenou.

Pozn.: před prvním použitím přijímače nabíjejte baterii po dobu nejméně 3 hodin.

Stav a dobíjení baterie

• Zelená: úroveň nabití je správná.
• Červená: slabá baterie.
• Oranžová: dobíjení baterie při vypnutém přijímači.
• Bliká zeleně: dobíjení baterie, přijímač zapnutý.

Indikátor úrovně nabití baterie bliká, když je baterie velmi slabá.

Výměna baterie

V případě potřeby a pro provedení restartu odpojte adaptér a otevřete pomocí plochého šroubováku přihrádku na baterie, abyste vyměnili baterii.

Pozn.: nezapomeňte vypojit adaptér ze sítě, když je baterie plně nabitá. Pro delší životnost baterie a lepší autonomii nenechávejte baterii vybitou po příliš dlouhou dobu.

UPOZORNĚNÍ: POUŽÍVEJTE POUZE ORIGINÁLNÍ BATERII NEBO BATERII DODANOU PRODEJCEM. UDRŽUJTE BATERII MIMO DOSAH DĚTÍ.

UVEDENÍ PŘÍSTROJE DO PROVOZU

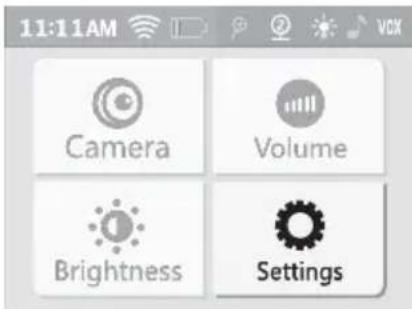

A. VÝBĚR JAZYKA

1. Vstupte do hlavního menu.

1. Zvolte „Parametry“ 3. Vyberte si svůj jazyk z nabídky

MEN1 > Setting s Key Tones ON (OF) Time > Language < Français >

angličtina, francouzština, němčina, španělština a holandština.

B. POUŽITÍ ROZHRANÍ A MENU

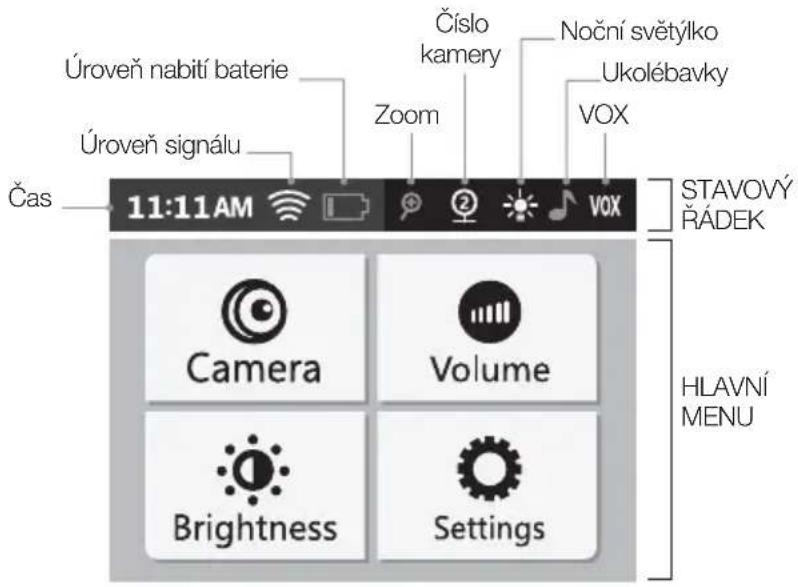

Úroveň nabití baterie Úroveň signálu Čas 11:11AM Zoom Číslo kamery Noční světýlko Ukolébavky VOX STAVOVÝ ŘÁDEK HLAVNÍ MENU

PROPOJENÍ KAMERY S PŘIJÍMAČEM

A. PROPOJENÍ MEZI KAMEROU A PŘIJÍMAČEM

Proces propojení (spárování) umožní propojit přijímač s kamerou takovým způsobem, že spolu komunikují, aniž by jiné přístroje (i kdyby šlo o jiné kamery Yoo-Feel) mohly interferovat s přijímačem nebo přijímat váš signál.

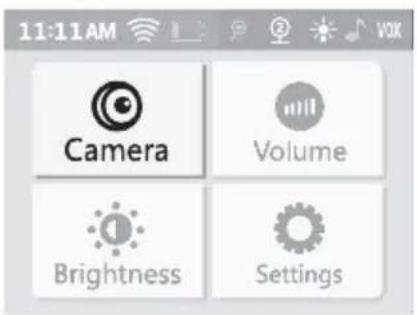

1. Vstupte do hlavního menu8.

2. Zvolte rubriku „Kamera“.

1. Zvolte „Přidat kameru“.

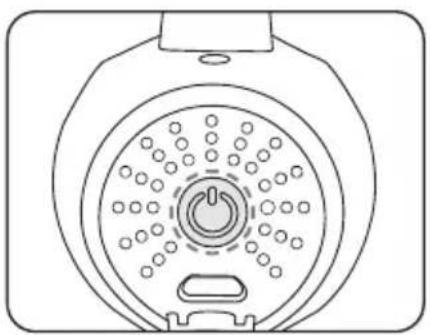

1. Zmáčkněte „+“. 5. Zapněte kameru

Zapněte kameru + Cam_1 ∞ ddCamera

a zmáčkněte na 3 s ⏻.

Pro prídání dalších kamer (až 4 kamery), zopakujte etapy 3 a 4 pro každou kameru jednu po druhé.

Pozn.: k přijímači můžete připojit pouze kamery YOO FEEL. V případě neúspěšného připojení odstraňte kameru a znovu provedťe etapy 1 až 5.

B. ODPOJENÍ JEDNÉ NEBO VÍCE KAMER

1. Vyberte kameru k odstranění.

Přijímač s dotykovým displejem má stavový řádek a hlavní menu.

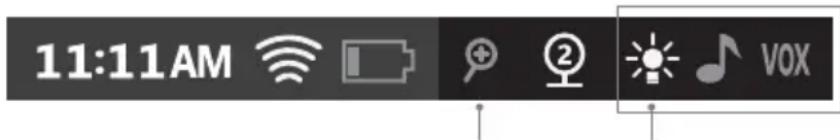

A. STAVOVÝ RÁDEK

Vodorovný stavový řádek se nachází v horní části displeje. Umožňuje nastavovat funkce zoom, noční světýlka, ukolébavky a VOX.

Dotkněte se této zóny, abyste zobrazili funkce nočního světýlka, ukolébavky a VOX.

Podsvícené ikony ukazují, že jsou aktivovány.Dotkněte se pro zoomování.

Funkce Noční světýlko.

Zmáčkněte ON/OFF pro zapnutí/vypnutí nočního světýlka.

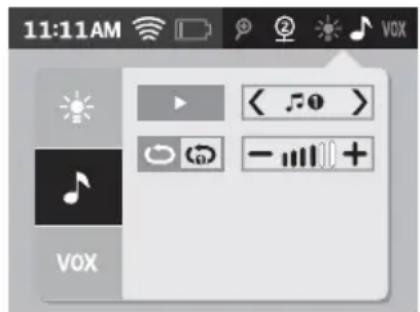

Funkce Ukolébavka

Aktivujte/vypněte ukolébavku.

Výběr melodie od 1 do 5.

Opakujte 5 melodií jednu po druhé.

Opakujte ve smyčce melodii dle Vašeho výběru.

Nastavte hlasitost melodií na kameře.

Pozn. : není možné změnit melodii, když jste vybrali mód „Opakování melodie ve smyčce“.

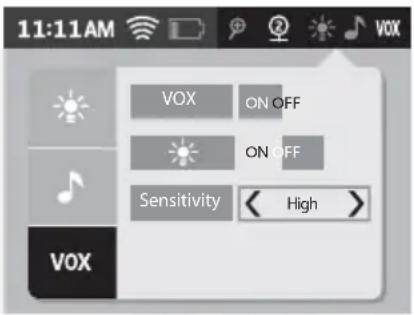

Funkce VOX

Funkce VOX umožňuje aktivovat přijímač pouze v případě, kdy kamera detekuje nějaký zvuk.

Yoo-Feel Vám nabízí 2 funkce VOX:

• VOX přijímač: přijímač se zapne, jakmile kamera detekuje nějaký zvuk.
• VOX noční světýlko + přijímač: noční světýlko + přijímač se zapnou, jakmile kamera detekuje nějaký zvuk.

Zmáčkněte ON/OFF pro zapnutí/vypnutí funkce VOX přijímače.

Zmáčkněte ON/OFF pro zapnutí/vypnutí funkce VOX přijímače + nočního světýlka.

Nastavení úrovně citlivosti:

• slabá: přejete si slyšet své miminko, pouze vydá-li hlasitý zvuk.
• střední: přejete si slyšet své miminko, vydá-li středně hlasitý zvuk.
• vysoká: přejete si slyšet své miminko, jakmile vydá slabý zvuk.

Pro opuštění stavového řádku stačí znovu zmáčknout stavový řádek nebo tlačítko menu (11) přijímače.

B. MENU

Pro vstup do hlavního menu zmáčkněte tlačítko &

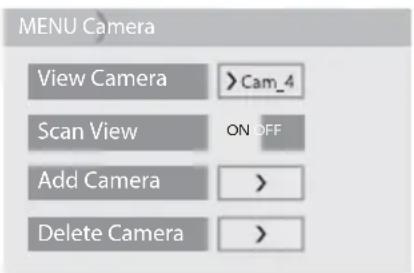

Kamera

To je kamera, kterou si prejete zobrazit na displeji.

Zmáčkněte ON/OFF pro přechod od jedné kamery ke druhé.

Umožňuje přidat kameru. Podívejte se do rubriky „PROPOJENÍ MEZI KAMEROU A PŘIJÍMAČEM“.

Umožnuje odstranit kameru. Podívejte se do rubriky „ODPOJENÍ JEDNÉ NEBO VÍCE KAMER“.

Hlasitost a jas

Umožňuje nastavit úrovně hlasitosti přijímače a jasu pomocí tlačítek+ / - .

Parametry

MENU Settings Key Tones ON OFF Time > Language < French >

Umožňuje aktivovat nebo deaktivovat zvuk tlačítek.

Umožnuje nastavit čas.

Umožnuje nastavit jazyk.

TABULKA DIAGNOSTIKY ZÁVAD

Problém Možné příčiny Řešení
Žádný zvuk, žádný obraz v přijímači.	Citlivost mikrofonu je příliš nízká.Sítový adaptér není správně připojen k vysílači.Mód VOX je aktivován.Baterie je vybitá.	Zesilte hlasitost přijímače.Zkontrolujte zapojení.Stiskněte nějaký knoflík pro aktivaci displeje.Nabijte přijímač.
Neustálé přenášení zvuku.	Citlivost módu VOX je příliš vysoká. Snižte citlivost	módu VOX(viz rubrika „FUNKCE PŘIJÍMAČE“).
Trvale aktivovaný alarm „Mimo dosah“.	Vzdálenost mezi kamerou a přijímačem přesahuje dosah signálu.	Přibližte přijímač a kameru.
Obraz na displeji není homogenní.Zobrazuje se obrázek „ztráta signálu“.	Je dosaženo hranice dosahu signálu.Vysílač nebo kamera jsou umístěny vedle jiných elektrických přístrojů.	Přibližte přijímač ke kameře.Oddalte elektrické přístroje nebo kameru, abyste ji vzdálili od zdroje interferencí.
Obraz na displeji ztuhne nebo je černobilý.	Slabá intenzita světla v pokoji miminka, je aktivován mód nočního vidění.	Zvyšte osvětlení v pokoji miminka, pokud chcete přejít do denního módu.
Příliš malý dosah.	Příliš silné příčky/zdi mezi kamerou a přijímačem.	Přemístěte kameru a přijímač.

• Frekvence: 2406 MHz \~ 2475 MHz
- Maximální hlasitost na výstupu. Kamera: 19.09 dBm (e.i.r.p.)
Přijímač: 17.89 dBm (e.i.r.p.)
- Jmenovité vstupní hodnoty: 100 – 240 VAC, 50/60 Hz, 0.2 A
• Jmenovité výstupní hodnoty: 5.0 VDC - 1 000 mA

Výrobce: E-TEK Electronics Manufactory Ltd.

Model: ZD5C050100EUDW

Verze zařízení: V02

* Doživotní záruka. Tato záruka podléhá určitým podmínkám. Seznam zainteresovaných zemí, lhůta pro aktivaci záruky a on-line informace na adrese: www.service-babymoov.com
