Tipo di prodotto	Monitor per bebè (babyphone)
Marca	Babymoov
Modello	YOOFeel A014420
Tecnologia di trasmissione	2,4 GHz digitale FHSS
Portata in campo libero	250 m (circa 80 m in interni con muri)
Schermo del ricevitore	Schermo a colori touch da 3,5 pollici
Visione notturna	Automatica, per visibilità al buio
Controllo remoto della telecamera	Orientamento della telecamera dal ricevitore
Numero di telecamere supportate	Fino a 4 telecamere
Funzione walkie-talkie	Sì, per parlare al bebè
Zoom digitale	2x
Luce notturna e ninne nanne	Luce notturna integrata, fino a 5 melodie
Funzione VOX	Attivazione del ricevitore su rilevamento sonoro (regolabile)
Alimentazione telecamera	Adattatore di rete 5 V CC / 1000 mA (incluso)
Alimentazione ricevitore	Batteria al litio-polimero ricaricabile 1440 mAh + adattatore di rete 5 V CC
Autonomia del ricevitore	Circa 8-10 ore (a seconda dell'uso)
Allarme fuori portata	Sì
Indicatore di batteria scarica	Sì, sul ricevitore
Sicurezza	Distanza minima di 20 cm tra trasmettitore e corpo; utilizzare solo gli adattatori forniti; non esporre all'acqua
Manutenzione	Pulire con un panno asciutto e morbido; scollegare prima della pulizia
Ricambi	Batteria e adattatori disponibili presso il produttore
Garanzia	Garanzia a vita sotto condizioni (registrazione entro 2 mesi)
Temperatura di funzionamento	0 °C a +40 °C

Domande frequenti - YOOFeel A014420 BABYMOOV

Qual è la portata reale del babyphone YOOFeel A014420?

La portata dichiarata è di 250 m in campo libero. In interni, con muri, dividere la portata per 3 (circa 80 m).

Come abbinare la telecamera al ricevitore?

Nel menu Telecamera del ricevitore, selezionare Aggiungi Telecamera, quindi premere +. Accendere la telecamera e tenere premuto il pulsante per 3 secondi. La connessione è automatica.

Cosa fa la funzione VOX e come regolarla?

La funzione VOX accende il ricevitore solo quando la telecamera rileva un rumore. È possibile scegliere tra VOX solo ricevitore o VOX con luce notturna. La sensibilità si regola (bassa, media, alta) nella barra di stato.

Come attivare la visione notturna?

La visione notturna è automatica. Non appena la luminosità nella stanza diminuisce, la telecamera passa in modalità bianco e nero a infrarossi per vedere il bebè al buio.

Posso collegare più telecamere?

Sì, è possibile collegare fino a 4 telecamere YOO Feel. L'aggiunta avviene tramite il menu Telecamera > Aggiungi Telecamera.

Qual è l'autonomia del ricevitore?

Con una batteria al litio-polimero 1440 mAh, l'autonomia è di circa 8-10 ore a seconda dell'uso (schermo acceso, VOX, ecc.).

Come usare la funzione walkie-talkie?

Premere il pulsante Rispondi al bebè (icona microfono) del ricevitore e parlare normalmente. Rilasciare per ascoltare di nuovo il bebè.

Come eseguire lo zoom sull'immagine?

Nella barra di stato, toccare l'icona Zoom per attivare lo zoom 2x. Toccare di nuovo per disattivare.

Come regolare le ninne nanne?

Dalla barra di stato, toccare l'icona Ninna nanna. È possibile scegliere tra 5 melodie, riprodurle in loop o farle scorrere. Il volume si regola separatamente.

Come pulire il babyphone?

Scollegare tutti i cavi e pulire il dispositivo con un panno morbido e asciutto. Non utilizzare solventi né acqua per evitare danni.

MANUALE UTENTE YOOFeel A014420 BABYMOOV

Selezione a melodia entre 1 e 5.

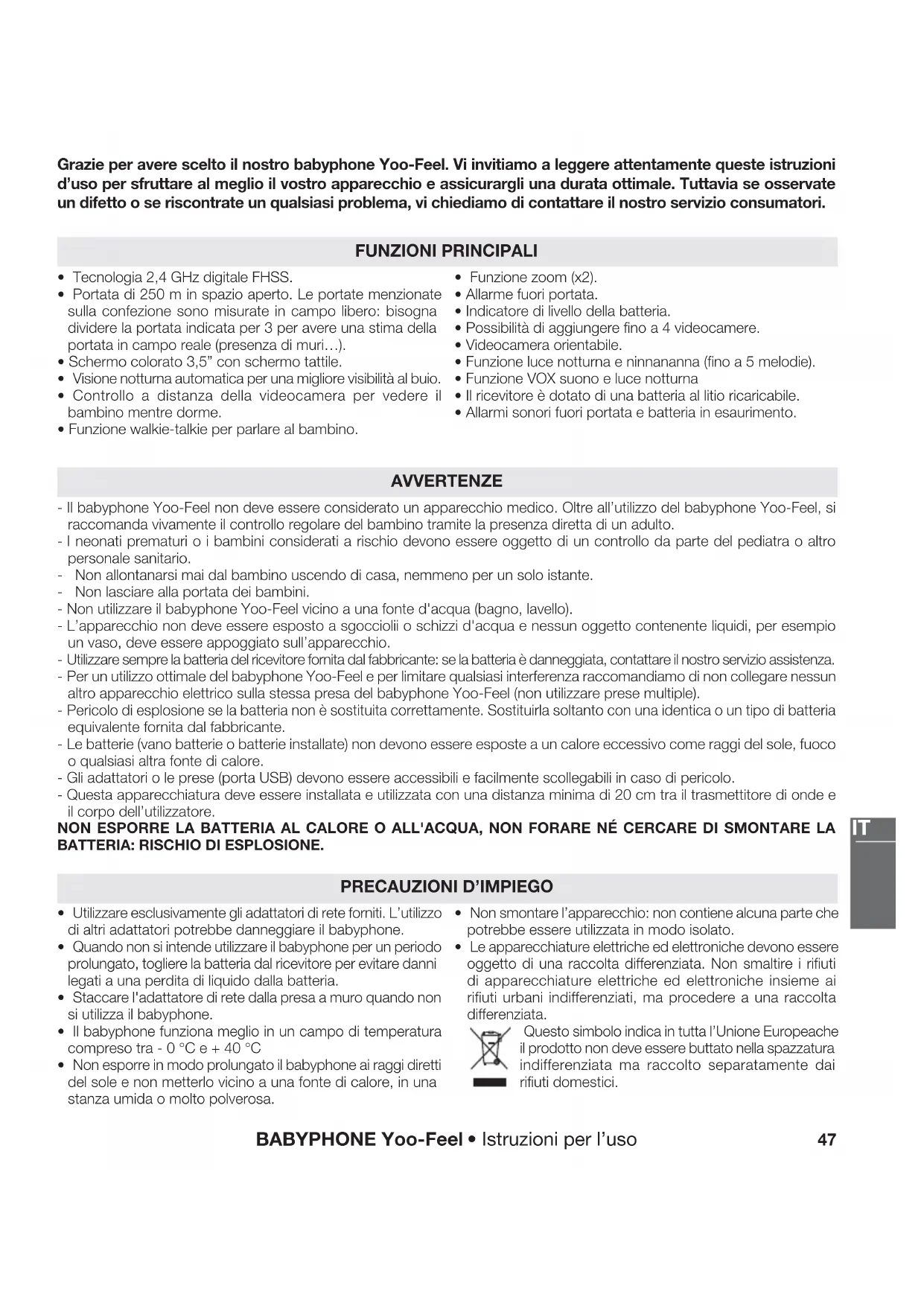

Grazie per avere scelto il nostro babyphone Yoo-Feel. Vi invitiamo a leggere attentamente queste istruzioni d'uso per sfruttare al meglio il vostro apparecchio e assicurargli una durata ottimale. Tuttavia se osservate un difetto o se riscontrate un qualsiasi problema, vi chiediamo di contattare il nostro servizio consumatori.

FUNZIONI PRINCIPALI

• Tecnologia 2,4 GHz digitale FHSS.
• Portata di 250 m in spazio aperto. Le portate menzionate sulla confezione sono misurate in campo libero: bisogna dividere la portata indicata per 3 per avere una stima della portata in campo reale (presenza di muri...).
• Schermo colorato 3,5" con schermo tattile.
• Visione notturna automatica per una migliore visibilità al buio.
• Controllo a distanza della videocamera per vedere il bambino mentre dorme.

• Funzione walkie-talkie per parlare al bambino.

• Funzione zoom (x2).

• Allarme fuori portata.
• Indicatore di livello della batteria.
• Possibilità di aggiungere fino a 4 videocamere.
  • Videocamera orientabile.
• Funzione luce notturna e ninnananna (fino a 5 melodie).
• Funzione VOX suono e luce notturna
• Il ricevitore è dotato di una batteria al litio ricaricabile.
• Allarmi sonori fuori portata e batteria in esaurimento.

AVVERTENZE

• Il babyphone Yoo-Feel non deve essere considerato un apparecchio medico. Oltre all'utilizzo del babyphone Yoo-Feel, si raccomanda vivamente il controllo regolare del bambino tramite la presenza diretta di un adulto.
• I neonati prematuri o i bambini considerati a rischio devono essere oggetto di un controllo da parte del pediatra o altro personale sanitario.
• Non allontanarsi mai dal bambino uscendo di casa, nemmeno per un solo istante.
• Non lasciare alla portata dei bambini.
• Non utilizzare il babyphone Yoo-Feel vicino a una fonte d'acqua (bagno, lavello).
• L'apparecchio non deve essere esposto a sgocciolii o schizzi d'acqua e nessun oggetto contenente liquidi, per esempio un vaso, deve essere appoggiato sull'apparecchio.
• Utilizzare sempre la batteria del ricevitore fornita dal fabbricante: se la batteria è danneggiata, contattare il nostro servizio assistenza.
• Per un utilizzo ottimale del babyphone Yoo-Feel e per limitare qualsiasi interferenza raccomandiamo di non collegare nessun altro apparecchio elettrico sulla stessa presa del babyphone Yoo-Feel (non utilizzare prese multiple).
• Pericolo di esplosione se la batteria non è sostituita correttamente. Sostituirla soltanto con una identica o un tipo di batteria equivalente fornita dal fabbricante.
• Le batterie (vano batterie o batterie installate) non devono essere esposte a un calore eccessivo come raggi del sole, fuoco o qualsiasi altra fonte di calore.
• Gli adattatori o le prese (porta USB) devono essere accessibili e facilmente scollegabili in caso di pericolo.
• Questa apparecchiatura deve essere installata e utilizzata con una distanza minima di 20 cm tra il trasmettitore di onde e il corpo dell'utilizzatore.

NON ESPORRE LA BATTERIA AL CALORE O ALL'ACQUA, NON FORARE NÉ CERCARE DI SMONTARE LA BATTERIA: RISCHIO DI ESPLOSIONE.

PRECAUZIONI D'IMPIEGO

• Utilizzare esclusivamente gli adattatori di rete forniti. L'utilizzo di altri adattatori potrebbe danneggiare il babyphone.
• Quando non si intende utilizzare il babyphone per un periodo prolungato, togliere la batteria dal ricevitore per evitare danni legati a una perdita di liquido dalla batteria.
• Staccare l'adattatore di rete dalla presa a muro quando non si utilizza il babyphone.
• Il babyphone funziona meglio in un campo di temperatura compreso tra - 0 °C e + 40 °C

• Non esporre in modo prolungato il babyphone ai raggi diretti del sole e non metterlo vicino a una fonte di calore, in una stanza umida o molto polverosa.

• Non smontare l'apparecchio: non contiene alcuna parte che potrebbe essere utilizzata in modo isolato.

• Le apparecchiature elettriche ed elettroniche devono essere oggetto di una raccolta differenziata. Non smaltire i rifiuti di apparecchiature elettriche ed elettroniche insieme ai rifiuti urbani indifferenziati, ma procedere a una raccolta differenziata.

Questo simbolo indica in tutta l'Unione Europeache il prodotto non deve essere buttato nella spazzatura indifferenziata ma raccolto separatamente dai rifiuti domestici.

ACCESSORI STANDARD

a. Videocamera
b. Ricevitore
c. Batteria ai polimeri di litio ricaricabile 1440 mAh

d. Adattatore di rete 5 V DC (videocamera)
e. Adattatore di rete 5 V DC (ricevitore)
f. Manuale d'uso

1. Led ON/OFF
2. Luce notturna
3. Rilevatore di luminosità
4. Microfono
5. Tasto ON/OFF e di abbinamento
6. Porta micro-USB di alimentazione

RICEVITORE

1. Tasto di blocco dello schermo tattile
2. LED: verde il ricevitore è acceso, rosso il ricevitore è in carica
3. Schermo LCD tattile
4. Tasto ON/OFF

5. Tasto "Menu"

6. Tasto "Rispondere al bambino"

7. Microfono
8. Altoparlante
9. Porta micro USB di alimentazione
10. Vano batterie al litio

INSTALLAZIONE DELL'APPARECCHIO

Mettere la videocamera su una superficie piana e a una distanza compresa tra 1 m e 2,50 m dalla testa del bambino. Orientare l'obiettivo della videocamera e il microfono verso il bambino.

1 m

MESSA IN FUNZIONE

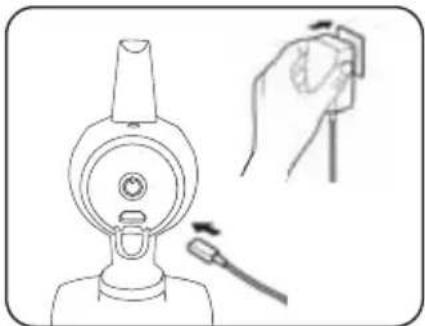

A. VIDEOCAMERA

La videocamera funziona su rete (utilizzare esclusivamente l'adattatore di rete 5 V DC/1000 mA fornito).

1. Collegare la presa di uscita dell'adattatore alla porta micro USB (6) della videocamera verificando che l'orientamento sia giusto. Collegare l'adattatore alla presa a muro.

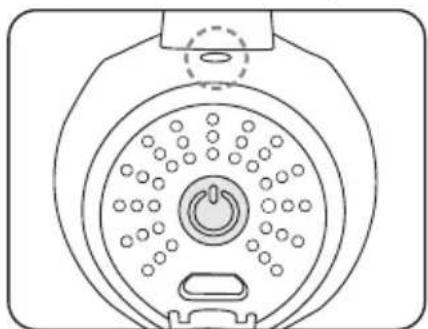

1. Per accendere la videocamera, premere brevemente (per meno di 3 s) il tasto ON/OFF. La spia di alimentazione diventerà verde.

B. RICEVITORE

La batteria ricaricabile 1440 m Ah Li è già inserita nel ricevitore.

1. Collegare la presa di uscita dell'adattatore sulla presa USB (15) verificando che l'orientamento sia giusto. Collegare l'adattatore alla presa a muro.

1. Per accendere il ricevitore premere per 3 s il tasto ON/OFF ⏻del ricevitore.

1. La spia di alimentazione diventerà verde.

N.B.: prima del primo utilizzo del ricevitore, caricare la batteria per almeno 3 ore.

Stato e ricarica della batteria

• Verde: livello della batteria giusto.
• Rosso: batteria in esaurimento.
• Arancione: ricarica della batteria, ricevitore spento.
• Spia verde lampeggiante: ricarica della batteria, ricevitore acceso.

Indicatore di livello della batteria, lampeggia quando la batteria è quasi scarica.

Sostituzione della batteria

In caso di necessità e per fare un riavvio, scollegare l'adattatore e aprire con un cacciavite a testa piatta il vano batteria per cambiare quest'ultima.
N.B.: provvedere a staccare l'adattatore di rete una volta che la batteria è completamente ricaricata. Per una maggiore durata della batteria e una migliore autonomia, non lasciare la batteria scarica troppo a lungo.

AVVERTENZA: UTILIZZARE SOLO LA BATTERIA ORIGINALE O QUELLA FORNITA DAL RIVENDITORE. TENERE LA BATTERIA FUORI DALLA PORTATA DEI BAMBINI.

AVVIAMENTO DELL'APPARECCHIO

A. SCELTA DELLA LINGUA

1. Accedere al menu principale &

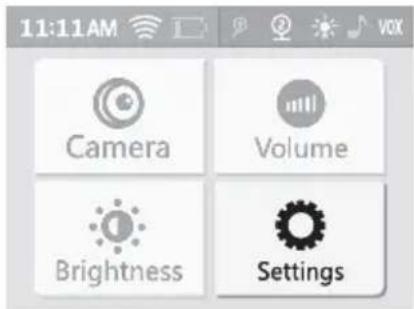

1. Selezionare "Parametri". 3. Scegliere la lingua tra inglese, francese, tedesco, spagnolo e olandese.

MEN1 > Settings KeyTones ON ON Time > Language < Français >

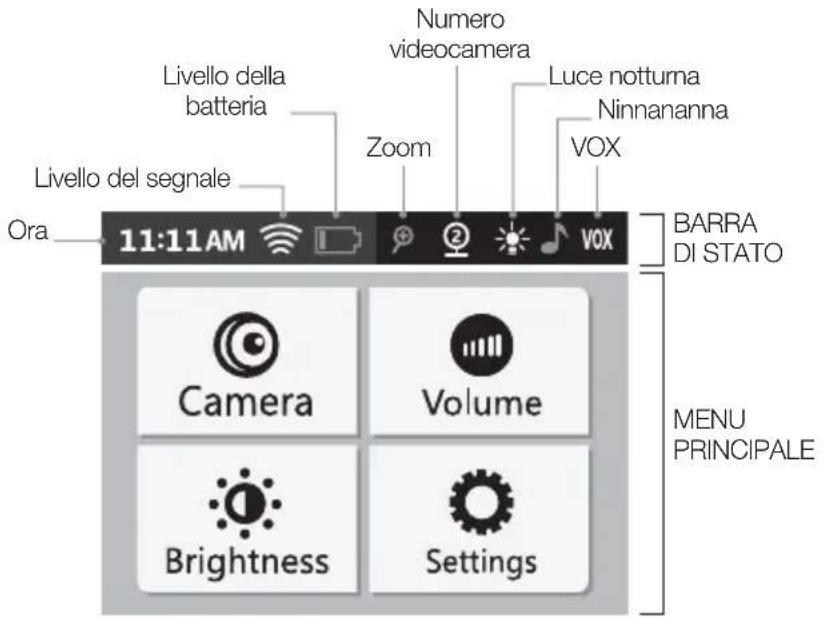

B. UTILIZZO DELL'INTERFACCIA E DEL MENU

Livello della batteria Livello del segnale Ora 11:11AM Numero videocamera Zoom Luce notturna Ninnananna VOX BARRA DI STATO Camera Volume Brightness Settings MENU PRINCIPALE

CONNESSIONE DELLA VIDEOCAMERA AL RICEVITORE

A. COLLEGAMENTO TRA LA VIDEOCAMERA A IL RICEVITORE

Il processo di collegamento (abbinamento) permette di collegare il ricevitore con la videocamera in modo che comunichino senza che altri apparecchi (anche altre videocamere Yoo-Feel) possano interferire con il ricevitore o ricevere il vostro segnale.

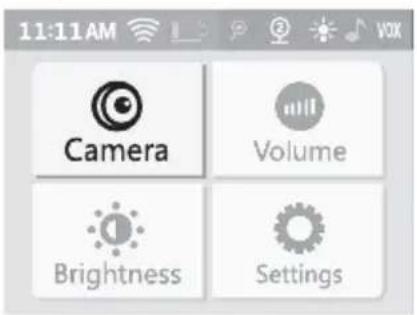

1. Accedere al menu principale&

2. Selezionare la sezione "Videocamera".

1. Selezionare "Aggiungere videocamera".

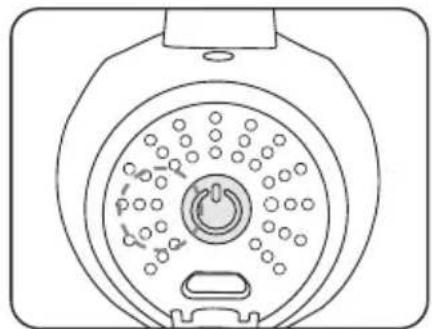

videocamera e premere per 3 s 🔒.

Congratulazioni! La videocamera è collegata!

Per aggiungere altre videocamere (fino a 4 videocamere), ripetere i passaggi 3 e 4 per ogni singola videocamera.

N.B.: al ricevitore si possono collegare solo videocamere YOO FEEL. In caso di collegamento fallito, eliminare la videocamera e ripetere i passaggi da 1 a 5.

B. SCOLLEGARE UNA O PIÙ VIDEOCAMERE

1. Selezionare "Eliminare videocamera".

1. Selezionare la videocamera da eliminare.

Il ricevitore a schermo tattile dispone di una barra di stato e di un menu principale.

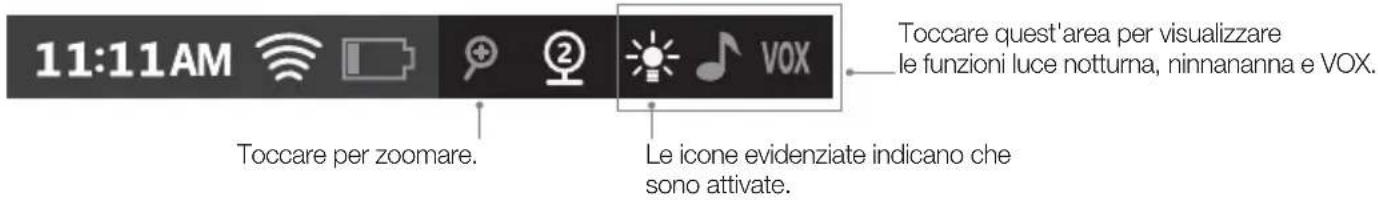

A. BARRA DI STATO

La barra di stato orizzontale si trova nella parte superiore dello schermo. Permette di regolare le funzioni zoom, luce notturna, ninnananna e VOX.

11:11AM Toccare per zoomare. Le icone evidenziate indicano che sono attivate. Toccare quest'area per visualizzare le funzioni luce notturna, ninnananna e VOX.

Funzione luce notturna

Premere ON/OFF per accendere/spegnere la luce notturna.

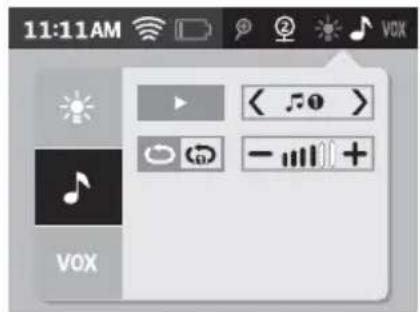

Funzione

Attivare/spegnere la ninnananna.

Scelta della melodia da 1 a 5.

Ripetere le 5 melodie, una dopo l'altra.

Ripetere a ciclo continuo la melodia scelta.

Regolare il volume delle melodie sulla videocamera.

N.B.: non è possibile cambiare melodia quando si è scelta la modalità "Ripetizione a ciclo continuo di una melodia".

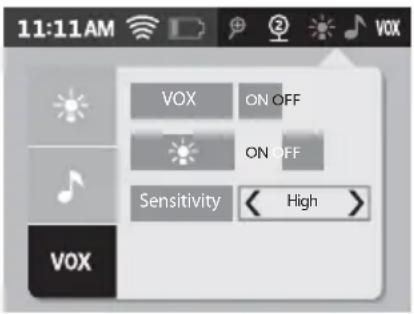

Funzione VOX

La funzione VOX permette di attivare soltanto il ricevitore quando la videocamera rileva un rumore.

Yoo-Feel propone 2 funzioni VOX:

• VOX ricevitore: il ricevitore si accenderà non appena la videocamera rileverà un rumore.
• VOX luce notturna+ ricevitore: il ricevitore + la luce notturna si accenderanno non appena la videocamera rileverà un rumore.

Premere ON/OFF per accendere/spegnere la funzione VOX ricevitore.

Premere ON/OFF per accendere/spegnere la funzione VOX ricevitore + luce notturna.

Sensitivity

Regolazione del livello della sensibilità:

• basso: si vuole sentire il bambino soltanto se emette un suono forte.
• medio: si vuole sentire il bambino se emette un suono di media intensità.
• alto: si vuole sentire il bambino non appena emette un suono debole.

Per uscire dalla barra di stato basta premere nuovamente la barra di stato o il tasto menu (11) del ricevitore.

B. MENU

Per accedere al menu principale premere il tasto &

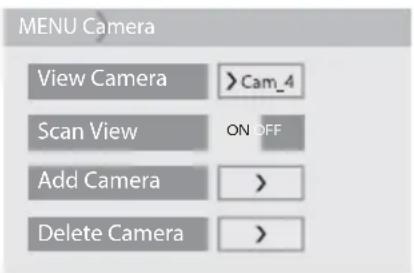

Videocamera

È la videocamera che si vuole visualizzare sullo schermo.

Premere ON/OFF per passare da una videocamera all'altra.

Permette di aggiungere una videocamera. Consultare la sezione "COLLEGAMENTO TRA LA VIDEOCAMERA E IL RICEVITORE"

Permette di eliminare una videocamera. Consultare la sezione "SCOLLEGARE UNA O PIÙ VIDEOCAMERE".

Parametri

MENU Settings Key Tones ON OFF Time > Language < French >

Permette di attivare o disattivare il suono dei tasti.

Permette di regolare l'ora.

Permette di impostare la lingua.

Volume e luminosità

Permette di regolare il volume sonoro del ricevitore e la luminosità usando i tasti + / - .

RISOLUZIONE DEI PROBLEMI

Problema Possibili cause Soluzioni
Nessun suono, nessuna immagine nel ricevitore.	La sensibilità del microfono è troppo bassa.L'adattatore di rete non è stato collegato correttamente al trasmettitore.Modalità VOX attivata.Batteria scarica.	Alzare il volume del ricevitore.Verificare il collegamento.Premere un tasto per attivare lo schermo.Caricare il ricevitore.
La trasmissione è continua.	La sensibilità della modalità VOX è troppo alta.	Diminuire la sensibilità della modalità VOX (vedere sezione “FUNZIONAMENTO DEL RICEVITORE”).
Allarme fuori portata attivato in continuo.	La distanza tra la videocamera e il ricevitore supera il raggio d'azione.	Avvicinare il ricevitore e la videocamera.
L'immagine sullo schermo non è omogenea.Compare l'immagine “perdita di segnale”.	È stato raggiunto il limite del raggio d'azione.Il trasmettitore o la videocamera sono posizionati accanto ad altri apparecchi elettrici.	Avvicinare il ricevitore alla videocamera.Allontanare gli apparecchi elettrici o la videocamera per distanziarla dalla fonte di interferenza.
L'immagine sullo schermo si blocca oppure è in bianco e nero.	L'intensità luminosa è troppo bassa nella camera del bambino, è attivata la modalità visione nottuma.	Aumentare la luminosità nella camera del bambino se si vuole ritornare in modalità giorno.
Raggio d'azione troppo corto.	Parete / muri troppo spessi tra videocamera e ricevitore.	Spostare la videocamera o il ricevitore.

• Frequenza: 2406 MHz \~ 2475 MHz
- Potenza di uscita massima. Videocamera: 19.09 dBm (e.i.r.p.) Ricevitore: 17.89 dBm (e.i.r.p.)
- Valori nominali di ingresso: 100 – 240 VAC, 50/60 Hz, 0.2 A
- Valori nominali di uscita: 5,0 VDC - 1.000 mA

Fabbricante: E-TEK Electronics Manufactory Ltd.

Modello: ZD5C050100EUDW

Versione del materiale: V02

* Garanzia a vita. La presente garanzia è subordinata a determinate condizioni. Elenco degli Paesi interessati, tempi di attivazione e informazioni on-line al seguente indirizzo: www.service-babymoov.com
