Type de produit	Moniteur pour bébé avec caméra et écran
Marque	Babymoov
Modèle	Yoo Master Plus 5
Écran	Écran couleur 5 pouces
Caméra	Motorisée (inclinaison et rotation à distance)
Technologie	2,4 GHz FHSS numérique
Portée	300 mètres en champ libre (environ 100 m en intérieur)
Vision nocturne	Automatique (infrarouge)
Fonctions audio	Talkie-walkie, berceuses (8 mélodies), VOX (3 niveaux)
Zoom	x2
Indicateurs	Température de la chambre, niveau de batterie, hors de portée
Alimentation	5 V - 1000 mA (adaptateur non fourni, câbles USB fournis)
Batterie du récepteur	Lithium Polymère rechargeable 3,7 V - 2100 mAh
Autonomie	Jusqu'à plusieurs heures en mode audio (variable selon usage)
Fréquence	2410 à 2473 MHz
Puissance maximale	Caméra : 18,36 dBm (EIRP), Récepteur : 12,7 dBm (EIRP)
Température de fonctionnement	0°C à +40°C
Nettoyage	Chiffon doux et sec, ne pas utiliser de produits liquides
Sécurité	Distance minimale de 20 cm du corps, ne pas exposer à l'eau, batterie non remplaçable par l'utilisateur
Contenu de la boîte	Caméra, récepteur, batterie 1600 mAh, câbles USB-Jack et USB-C, guide de démarrage rapide
Poids approximatif	Caméra : 150 g, Récepteur : 200 g (estimation)
Garantie	Garantie à vie sur enregistrement sous 2 mois (voir conditions)

FOIRE AUX QUESTIONS - Yoo Master Plus 5 BABYMOOV

Comment appairer la caméra et le récepteur ?

Le babyphone est pré-appairé. Si la connexion est perdue, suivez la procédure d'appairage : mettez les deux unités sous tension, puis appuyez longuement sur le bouton d'appairage (voir guide) jusqu'à ce que la connexion soit établie. Seules les caméras YOO Master sont compatibles.

Quelle est la portée réelle du moniteur ?

La portée annoncée est de 300 mètres en champ libre. En intérieur, avec des murs et obstacles, divisez par 3 pour obtenir une estimation réaliste, soit environ 100 mètres.

Comment recharger le récepteur ?

Utilisez le câble USB fourni et un adaptateur secteur 5V/1000 mA (non inclus). Branchez le câble sur le récepteur et sur le chargeur. La première charge doit durer au moins 3 heures. Le voyant vert clignotant indique la charge.

Que faire si l'écran affiche 'perte de signal' ?

Rapprochez le récepteur de la caméra. Vérifiez qu'aucun autre appareil électrique (Wi-Fi, micro-ondes) ne perturbe le signal. Si le problème persiste, réappairez les unités.

Comment utiliser le mode VOX ?

Le mode VOX (activation vocale) permet d'économiser la batterie. Accédez au menu du récepteur, choisissez VOX puis sélectionnez la sensibilité : High (bruit faible active), Low (bruit fort nécessaire), ou Sleep (0 onde quand bébé dort, activation seulement en cas de pleurs).

La vision nocturne ne fonctionne pas correctement ?

La vision nocturne s'active automatiquement en faible luminosité. Si l'image reste en noir et blanc en journée, assurez-vous que la pièce est assez éclairée. Si le problème persiste, vérifiez que les capteurs infrarouges ne sont pas obstrués.

Puis-je utiliser plusieurs caméras avec un seul récepteur ?

Oui, vous pouvez connecter jusqu'à 4 caméras YOO Master au récepteur. Pour ajouter une caméra, suivez la procédure d'appairage décrite dans le manuel.

Comment nettoyer le babyphone ?

Débranchez l'appareil. Utilisez un chiffon doux et sec. N'utilisez jamais de produits liquides ou abrasifs qui pourraient endommager l'électronique.

Que faire si la batterie ne tient plus la charge ?

Contactez le service consommateur Babymoov pour obtenir une batterie de remplacement. N'utilisez que la batterie d'origine (référence fournie par le fabricant). Ne tentez pas de remplacer la batterie vous-même si vous n'êtes pas qualifié.

Le moniteur émet-il des ondes dangereuses ?

Le babyphone respecte les normes de santé européennes. La puissance maximale est de 18,36 dBm (caméra) et 12,7 dBm (récepteur). Maintenez une distance d'au moins 20 cm entre l'appareil et votre corps. En mode Sleep (VOX), l'émission est quasi nulle quand bébé dort.

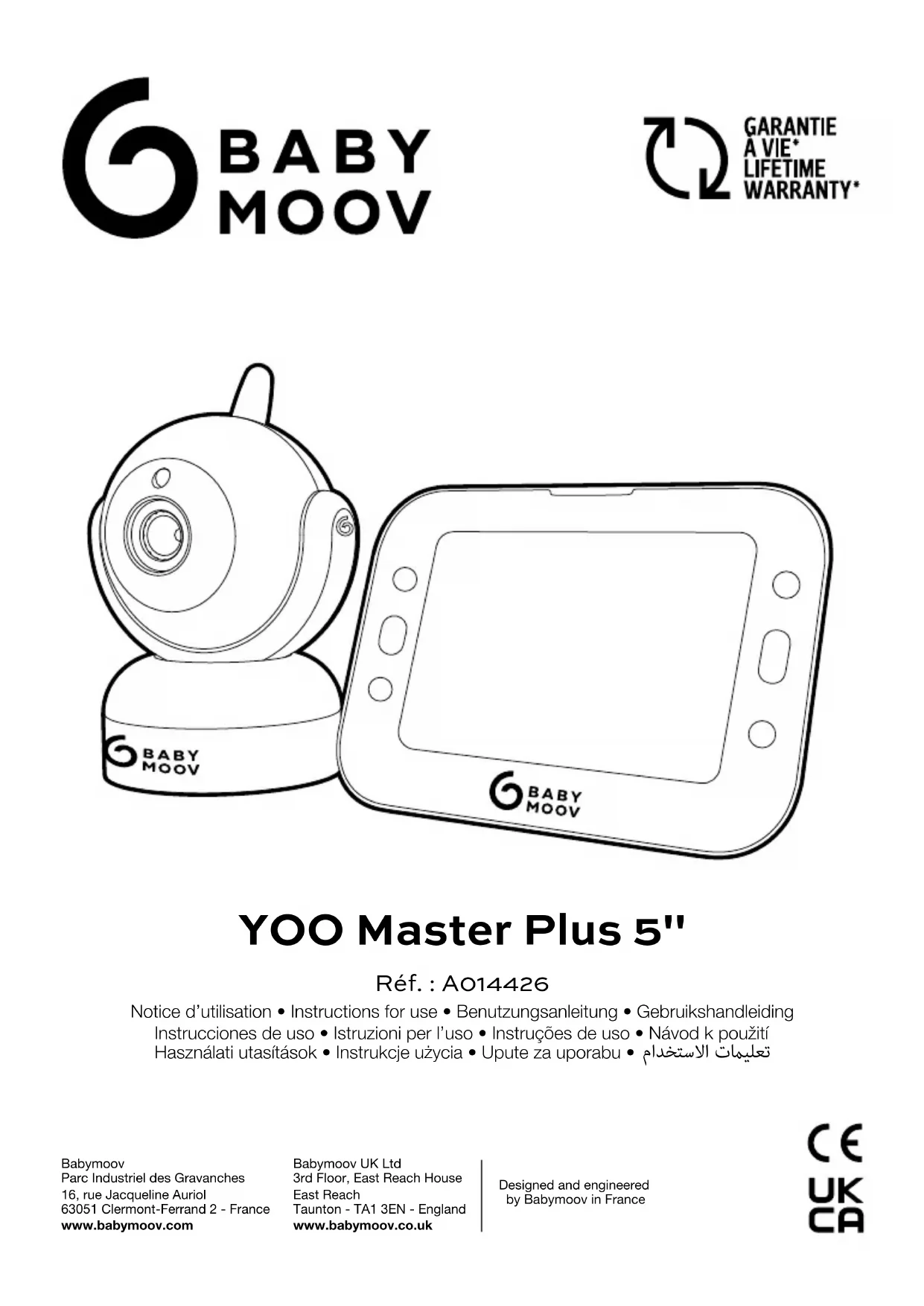

MODE D'EMPLOI Yoo Master Plus 5 BABYMOOV

Merci d'avoir choisi notre Babyphone YOO Master Plus 5". Nous vous invitons à lire attentivement cette notice d'utilisation afin d'exploiter au mieux votre appareil et lui assurer une durée de vie optimale. Toutefois, si vous observez un défaut ou si vous rencontrez un quelconque problème, veuillez contacter notre service consommateur.

FONCTIONS PRINCIPALES

• Technologie 2,4 GHz digital FHSS.
- Portée de 300 m dans un espace ouvert. Les portées mentionnées sur le pack sont des portées mesurées en champs libre, il faut diviser la portée annoncée par 3 pour avoir une estimation de la portée en champs réel (présence de murs...)
- Écran couleur 5".
- Caméra motorisée : possibilité de contrôler depuis le récepteur les mouvements de la caméra (inclinaison et rotation).
- Indicateur de température de la chambre de bébé sur l'écran.
- Vision nocturne automatique pour une meilleure visibilité dans le noir.

• Contrôle à distance de la caméra pour voir le bébé pendant son sommeil.
• Fonction talkie-walkie pour parler à bébé.
• Fonction Zoom (x 2).
• Indicateur de niveau de batterie.
• Fonction berceuse (8 mélodies).
• Fonction VOX (3 niveaux de sensibilité différentes High/Low/Nuit).
• Alarmes sonores hors de portée et batterie faible.
• Le récepteur est équipé d'une batterie lithium rechargeable.

AVERTISSEMENTS

• CONSERVEZ LA NOTICE D'UTILISATION POUR CONSULTATION ULTÉRIEURE.
• Le babyphone YOO Master Plus 5" ne doit pas être perçu comme un appareil médical. En plus de l'utilisation du babyphone YOO Master Plus 5", il est vivement recommandé que votre bébé fasse régulièrement l'objet d'un contrôle direct de la part d'un adulte.
• Les bébés prématurés ou les enfants considérés comme à risque doivent faire l'objet d'un contrôle par votre pédiatre ou autre personnel de santé.
• Ne vous éloignez jamais de votre enfant hors de la maison, même un court instant.
• Ne pas laisser à la portée des enfants,
• Ne pas utiliser le babyphone YOO Master Plus 5" près d'une source d'eau (salle de bain, évier).
• L'appareil ne doit pas être exposé à des égouttements ou éclaboussements et aucun objet contenant des liquides, comme des vases, ne doit être placé sur l'appareil.
• Utilisez toujours la batterie du récepteur fournie par le fabricant : si la batterie est endommagée, contacter notre service après vente.
• Pour une utilisation optimale de votre babyphone YOO Master Plus 5", et pour limiter toute interférence, nous vous recommandons de ne brancher aucun autre appareil électrique sur la même prise que votre babyphone YOO Master Plus 5" (n'utilisez pas de bloc multiprise).
• Risque d'explosion si la batterie n'est pas correctement remplacée. Remplacer seulement avec la même ou un type de batterie équivalente fournie par le fabricant
• Les batteries (compartiment batterie ou batteries installées) ne doivent pas être exposées à une chaleur excessive comme l'ensoleillement, le feu ou toute autre source de chaleur
• Les adaptateurs ou prises (port USB) doivent être accessibles et facilement déconnectables en cas de danger.
• Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre l'émetteur d'ondes et votre corps.
• L'installation doit être effectuée par un adulte.
• Ce produit n'est pas un jouet. Ne laissez pas les enfants jouer avec.
• Ne placez pas la caméra ou les cordons dans le berceau ou à la portée du bébé.
• Tenez les cordons hors de la portée des enfants.
• Ne pas utiliser le produit si certains de ses éléments sont cassés ou manquants.

NE PAS EXPOSER LA BATTERIE À LA CHALEUR OU À L'EAU, NE PAS PERCER OU ESSAYER DE DÉMONTER LA BATTERIE : RISQUE D'EXPLOSION.

PRÉCAUTIONS D'EMPLOI

• N'utilisez que les câbles USB fournis. L'utilisation d'autres câbles USB est susceptible d'endommager le babyphone.
• Lorsque vous n'utilisez pas le babyphone pendant une période prolongée, retirez la batterie du récepteur pour éviter tout dommage lié à une fuite de batterie.
• Débranchez l'adaptateur secteur de la prise murale lorsque vous n'utilisez pas le babyphone.
• Le babyphone fonctionne mieux dans une plage de température comprise entre 0 °C et + 40 °C

• N'exposez pas, de manière prolongée, le babyphone aux rayons directs du soleil et ne le placez pas à proximité d'une source de chaleur, dans une pièce humide, ou très poussiéreuse.

• Ne démontez pas l'appareil : il ne contient aucune pièce susceptible d'être utilisée de manière isolée.

• Les équipements électriques et électroniques font l'objet d'une collecte sélective. Ne pas se débarrasser des déchets d'équipements électriques et électroniques avec les déchets municipaux non triés, mais procéder à leur collecte sélective.
  Ce symbole indique à travers l'Union Européenne que ce produit ne doit pas être jeté à la poubelle ou mélangé aux ordures ménagères mais faire l'objet d'une collecte sélective.
• Attention : toutes chutes, chocs ou utilisations non conformes aux recommandations du fabricant, sont susceptibles d'endommager ce produit et de dénoncer la garantie.

ACCESSOIRES STANDARDS

a. Caméra
b. Récepteur
c. Batterie Lithium Polymère rechargeable 1600 mAh

d. Câbles USB-Jack
e. Câbles USB-C
f. Guide de démarrage rapide

Problème Causes possibles Solutions
Aucun son, aucune image dans le récepteur	La sensibilité du microphone est trop basse.L'adaptateur secteur n'est pas correctement raccordé à l'émetteur.Mode VOX activé.Batterie déchargée.	Augmentez le volume du récepteur.Vérifiez le branchement.Appuyez sur un bouton pour activer l'écran.Chargez votre récepteur.
Transmission permanente	La sensibilité du mode VOX est trop élevée.	Diminuez la sensibilité du mode VOX.
Alarme hors de portée activée en permanence	La distance entre la caméra et le récepteur excède le rayon d'action.	Rapprochez le récepteur et la caméra.
L'image à l'écrann'est pas homogèneL'image "perte de signal"s'affiche	Les limites du rayon d'action sont atteintes.L'émetteur ou la caméra est situé à côté d'autres appareils électriques.	Rapprochez le récepteur de la caméra.Éloignez les appareils électriques ou la caméra pour l'éloigner de la source d'interférence.
L'image à l'écran se fige ou s'affiche en noir et blanc	L'intensité lumineuse est trop faible dans la chambre de bébé, le mode vision nocturne est activé.	Augmentez la luminosité dans la chambre du bébé si vous voulez repasser en mode jour.
Rayon d'action trop réduit • Cloison / murs trop épais entre caméra et récepteur.		Déplacez la caméra et le récepteur.

• Fréquence : 2410 MHz \~ 2473 MHz
- Puissance de sortie maximale. Caméra : 18.36 dBm (EIRP) Récepteur : 12.7 dBm (EIRP)
• Valeurs d'entrée nominales : 5 V - 1 000 mA
- Batterie : LI-ION Polymer 3,7 V / 2100 mAh

Placez la caméra sur une surface plane et à une distance comprise entre 1 m et 2,50 m de la tête du bébé. Orientez l'objectif de la caméra et le microphone vers le bébé.

DE.

Prise non fournie. Vous pouvez utiliser les câbles USB fournis ou des adaptateurs secteur 5V DC / 1000 mA.

NL.

La batterie rechargeable 1600 mAh Li est déjà installée dans le récepteur.

N.B : avant la première utilisation du récepteur, chargez la batterie pendant au moins 3 heures.

DE.

Clignote vert :rechargement de la batterie,récepteur allumé.

Vert :niveau de batterie correct,récepteur allumé.

Clignote rouge / orange :rechargement de la batterie,récepteur éteint.

Rouge :niveau de batterie faible,récepteur allumé.

Changement de la batterie

En cas de nécessité et pour faire un reboot, débranchez le câble USB.

N.B. : pensez à débrancher l'adaptateur secteur une fois que la batterie est complètement rechargée. Pour une plus longue durée de vie de la batterie et une meilleure autonomie, ne laissez pas la batterie déchargée trop longtemps.

AVERTISSEMENT : N'UTILISEZ QUE LA BATTERIE ORIGINALE OU CELLE FOURNIE PAR LE REVENDEUR. GARDEZ LA BATTERIE HORS DE PORTÉE DES ENFANTS.

EN. BATTERY STATUS AND CHANGING THE BATTERY

Le babyphone est appairé par défaut et prêt à l'emploi une fois allumé. Si, pour n'importe quelle raison, la caméra et le récepteur ne communiquent pas entre eux, il est possible de les appairer à nouveaux en suivant les indications suivantes.

NB. : vous ne pouvez connecter au récepteur que des caméras YOO Master.

DE.

Pour finaliser la connexion, répétez la méthode d'appairage (rubrique : Connection de la caméra au récepteur).

DE.

ATTENTION : La caméra tourne à 360°. Elle fait un tour complet puis se stoppe (butée de sécurité pour protéger le système de motorisation). Pour repartir dans l'autre sens, utilisez les flèches (bouton).

DE.

	Bouton ON/OFF:- appui long pour allumer/éteindre.- appui court pour passer du mode vidéo au mode audio. Le mode audio permet de rallonger l'autonomie du récepteur.		Boutons « Flèches » d'orientation :utilisez les boutons flèches présents sur le récepteur pour naviguer dans le menu.
	Bouton « Menu » :- accédez au menu principal,- validez,- pour sortir du menu, rappuyez sur le bouton « Menu ».		Bouton « Répondre à bébé » :sortez du menu et appuyez pendant que vous parlez à bébé.

EN.

	Mode continu : les 2 unités communiquent en permanence.	HI	Sensibilité VOX élevée : bébé fait un peu de bruit pour activer l’unité parents.
	Technologie "SLEEP" : assure 0 onde lorsque bébé dort, le babyphone s’active seulement si bébé pleure.	LO	Sensibilité VOX faible : bébé fait beaucoup de bruit pour activer l’unité parents.

EN.

La présente déclaration de conformité est établie sous la seule responsabilité du fabricant.

Babymoov Group Parc Industriel des Gravanches - 16, rue Jacqueline Auriol 63051 Clermont Ferrand cedex 2 - France

L'objet de la déclaration décrit ci-dessus est conforme à la législation l'harmonisation de l'Union applicable: Directive 2014/53/UE.

Déclare que le produit suivant :

- modèle : YOO Master Plus 5"

- référence : A014426

est conforme aux normes harmonisées appropriées suivantes :

EMC : EN 55032:2015+A11:2020+A1:2020

EN 55035:2017+A11:2020

EN IEC 61000-3-2:2019+A1 :2021

EN IEC 61000-3-3:2013+A2 :2021

Radio : EN 301 489-1 V2.2.3 (2019-11)

EN 301 489-17 V3.2.4 (2020-09)

EN 300 328 V2.2.2 (2019-07)

Health : EN 62479:2010

EN 50663:2017

Safety : EN 62368-1:2014+A11:2017

Signé par et au nom de : M. Pierre Magro Date : 09/11/2022

EN.

* Garantie à vie. Enregistrement sous 2 mois. Voir conditions sur le site web Babymoov.
