Type de produit	Sonnette de portes sans fil
Marque	Emos
Modèle	P5760T
Catégorie	Bouton poussoir pour carillon sans fil
Portée du signal	Jusqu'à 120 m en espace libre (environ 20 % dans un bâtiment)
Indice de protection	IP44 (étanche)
Nombre de mélodies	16 mélodies réglables
Nombre maximal de boutons appairables	8 boutons par carillon
Alimentation du bouton	1 pile CR2032 (3 V)
Alimentation du carillon	230 V AC / 50 Hz ou 3 piles AAA (1,5 V)
Contenu de l'emballage	Bouton, ruban adhésif double face, 2 vis
Appairage	Mode « self-learning » (60 secondes)
Mémoire en cas de coupure de courant	Oui, sauvegarde des codes des boutons appairés
Utilisation	Appuyer sur le bouton pour sonner ; LED rouge confirme l'envoi
Entretien et nettoyage	Nettoyer avec un chiffon doux humide et un peu de savon
Sécurité	Ne pas utiliser par des personnes à capacités limitées sans surveillance
Recyclage	Ne pas jeter avec les ordures ménagères ; déposer dans un point de collecte
Dimensions (bouton)	Environ 6 x 3 x 2 cm (estimation)
Poids (bouton)	Environ 30 g (estimation)

FOIRE AUX QUESTIONS - P5760T Emos

Comment appairer le bouton au carillon ?

Branchez le carillon (230 V) ou insérez les piles (AAA). Dans les 60 secondes, appuyez sur le bouton du carillon (C). La mélodie retentit pour confirmer l'appairage.

Comment changer la mélodie du carillon ?

Ouvrez le bouton, appuyez plusieurs fois sur le bouton B (situé dans le compartiment des piles) jusqu'à entendre la mélodie souhaitée. La dernière mélodie entendue est enregistrée.

Comment effacer la mémoire des boutons appairés ?

Mettez le carillon en mode appairage (branchement ou piles). Dans les 60 secondes, appuyez sur le bouton B du bouton. La LED clignote et une mélodie retentit : tous les boutons sont effacés.

Quelle pile utiliser pour le bouton ?

Utilisez une pile lithium CR2032 de 3 V. Respectez la polarité : le pôle + vers le haut.

Le bouton est-il étanche ?

Oui, il possède un indice de protection IP44, mais il est recommandé de l'installer dans un endroit abrité (par exemple une niche).

Quelle est la portée du signal ?

Jusqu'à 120 mètres à l'air libre. Dans un bâtiment, elle peut descendre à environ 20 % (environ 24 m).

Combien de boutons peut-on appairer ?

Jusqu'à 8 boutons par carillon. Chaque bouton peut avoir une mélodie différente.

Que se passe-t-il en cas de coupure de courant ?

Le carillon conserve en mémoire les codes des boutons appairés. Au retour du courant, il se remet en mode appairage pendant 60 secondes ; si aucun nouveau bouton n'est appairé, il recharge les codes précédents.

Comment nettoyer le bouton ?

Utilisez un chiffon doux humide avec un peu de savon. N'utilisez pas de produits agressifs ni de solvants.

Que faire si le bouton ne fonctionne pas ?

Vérifiez la pile : si la LED ne s'allume pas en appuyant, remplacez-la par une pile neuve. Assurez-vous que le bouton n'est pas installé sur une surface métallique, ce qui pourrait perturber le signal.

MODE D'EMPLOI P5760T Emos

Ce bouton a été conçu pour des carillons sans fil de type P5760, P5763, P5763R.

Spécifications

Portée du signal : jusqu'à 120 m à l'air libre (dans un espace construit, elle pourra tomber à 20 % de cette valeur)

Bouton : étanche; indice de protection IP44

Appariement du carillon aux boutons : fonction de «self-learning»

Nombre de mélodies : 16 mélodies – en réglant différentes mélodies, il sera possible de différencier jusqu'à 8 boutons

Alimentation du bouton : 1 pile de 3 V (de type CR2032)

Contenu des fournitures : ruban adhésif double face, 2 vis

Compartiment destiné aux piles (voir la Fig. 1)

Face avant (voir la Fig. 2)

A - pile

B – bouton permettant de changer de mélodie/effacement de la mémoire des boutons appariés

C – bouton du carillon/diode LED

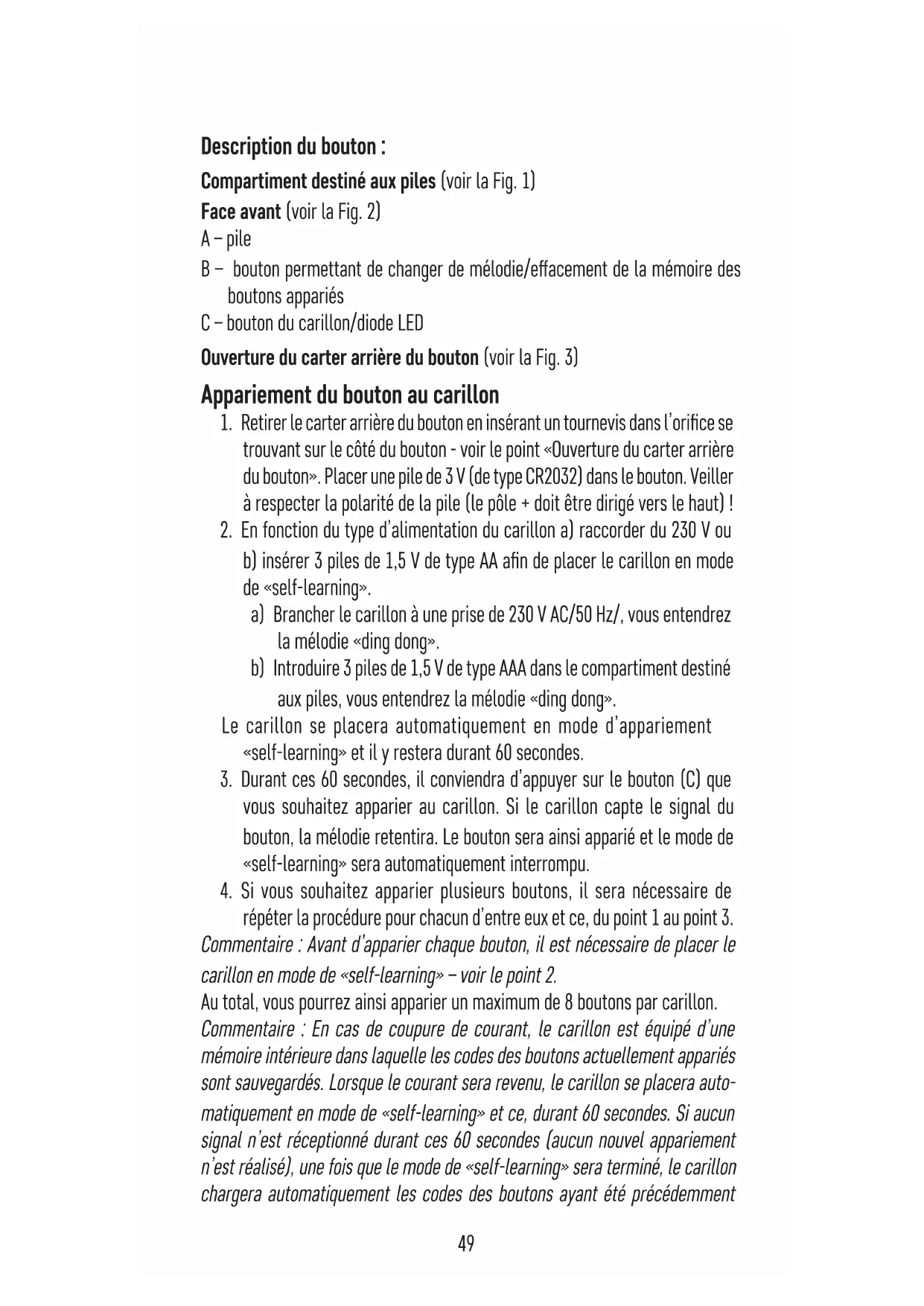

Appariement du bouton au carillon

1. Retirer le carter arrière du bouton en insérant un tournevis dans l'orifice se trouvant sur le côté du bouton - voir le point «Ouverture du carter arrière du bouton». Placer une pile de 3 V (de type CR2032) dans le bouton. Veiller à respecter la polarité de la pile (le pôle + doit être dirigé vers le haut)!
2. En fonction du type d'alimentation du carillon a) raccorder du 230 V ou b) insérer 3 piles de 1,5 V de type AA afin de placer le carillon en mode de «self-learning».

a) Brancher le carillon à une prise de 230 V AC/50 Hz/, vous entendrez la mélodie «ding dong». b) Introduire 3 piles de 1,5 V de type AAA dans le compartiment destiné aux piles, vous entendrez la mélodie «ding dong».

Le carillon se placera automatiquement en mode d'appariement «self-learning» et il y restera durant 60 secondes.

1. Durant ces 60 secondes, il conviendra d'appuyer sur le bouton (C) que vous souhaitez apparier au carillon. Si le carillon capte le signal du bouton, la mélodie retentira. Le bouton sera ainsi apparié et le mode de «self-learning» sera automatiquement interrompu.
2. Si vous souhaitez apparier plusieurs boutons, il sera nécessaire de répéter la procédure pour chacun d'entre eux et ce, du point 1 au point 3.

Commentaire : Avant d'apparier chaque bouton, il est nécessaire de placer le carillon en mode de «self-learning» – voir le point 2.

Au total, vous pourrez ainsi apparier un maximum de 8 boutons par carillon.

Commentaire : En cas de coupure de courant, le carillon est équipé d'une mémoire intérieure dans laquelle les codes des boutons actuellement appariés sont sauvegardés. Lorsque le courant sera revenu, le carillon se placera automatiquement en mode de «self-learning» et ce, durant 60 secondes. Si aucun signal n'est réceptionné durant ces 60 secondes (aucun nouvel appariement n'est réalisé), une fois que le mode de «self-learning» sera terminé, le carillon chargera automatiquement les codes des boutons ayant été précédemment

appariés. Une fois que le courant sera revenu, il ne sera donc pas nécessaire de reprocéder à leur appariement.

Effacement de la mémoire des boutons appariés

1. Retirer le carter arrière du bouton en insérant un tournevis dans l'orifice se trouvant sur le côté du bouton.
2. En fonction du type d'alimentation du carillon a) raccorder du 230 V ou b) insérer 3 piles de 1,5 V de type AA afin de placer le carillon en mode de «self-learning». a) Brancher le carillon à une prise de 230 V AC/50 Hz/, vous entendrez la mélodie «ding dong». b) Introduire 3 piles de 1,5 V de type AAA dans le compartiment destiné aux piles, vous entendrez la mélodie «ding dong».
3. Dans les 60 secondes qui suivent, appuyer sur le bouton B qui se trouve dans le compartiment destiné aux piles du bouton. La diode LED de signalisation clignotera sur le bouton et sur le carillon et vous entendrez une mélodie.

La mémoire de TOUS les boutons appariés sera ainsi effacée.

1. Remonter le bouton.

Sélection de la mélodie du carillon

La mélodie du carillon pourra être modifiée à tout moment. Le fait de changer de mélodie n'impactera pas l'appariement entre le bouton et le carillon.

1. Retirer la partie arrière du carter en insérant un tournevis dans l'orifice se trouvant sur le côté du bouton.
2. Sur le circuit imprimé du bouton, appuyer de manière répétée sur le bouton B. Chaque fois que vous appuierez sur le bouton, vous entendrez une nouvelle mélodie. La dernière mélodie qui a été entendue sera celle qui sera automatiquement réglée.
3. Afin de pouvoir identifier plus facilement l'endroit où se trouve le bouton, il est possible de régler une mélodie différente sur chaque bouton (un carillon pourra être apparié à un maximum de 8 boutons).
4. Remonter le bouton.

Installation du bouton du carillon (émetteur)

Le bouton du carillon (émetteur) peut être installé sans aucun problème sur du bois ou sur un mur en briques. Ne jamais installer le bouton sur des objets métalliques ou sur des matériaux qui contiennent du métal (comme les structures en plastique des fenêtres et des portes qui renferment un châssis métallique). L'émetteur pourrait en effet ne pas fonctionner correctement.

1. Apparier tout d'abord le bouton au carillon.
2. Avant d'installer le bouton, vérifier que l'ensemble fonctionnera convenablement à l'endroit que vous avez sélectionné.
3. Retirer la partie arrière du carter en insérant un tournevis dans l'orifice se trouvant sur le côté du bouton.
4. Fixer la partie arrière du carter au mur à l'aide d'un ruban adhésif double face (fourni) ou à l'aide de deux vis. Même si le bouton a été conçu pour résister aux intempéries, nous vous recommandons de l'installer à un endroit où il sera protégé, par exemple dans une niche.
5. Remonter le bouton.
6. Appuyer sur le bouton du carillon pour sonner. Cette action est accompagnée par le fait que la diode LED rouge de signalisation s'allume, ce qui signifie que le bouton a envoyé un signal radio. Le carillon joue la mélodie ayant été sélectionnée.
7. Si le voyant bleu ne s'allume pas sur le bouton, cela signifie que la pile est plate et qu'il est nécessaire de la remplacer. La durée de vie de la pile du bouton devrait être d'une année de fonctionnement. Cette période pourra cependant varier en fonction de l'intensité et des conditions d'utilisation du carillon.

Entretien et maintenance

Ce carillon digital sans fil est un dispositif électronique sensible, il sera donc nécessaire de respecter les mesures et consignes suivantes :

• Vérifier de temps en temps que le bouton du carillon fonctionne correctement et remplacer les piles suffisamment à temps. N'utiliser que des piles alcalines de qualité et répondant aux paramètres prescrits.
• Si vous prévoyez de ne pas utiliser votre carillon durant une longue période, il conviendra de retirer la pile du bouton du carillon.
• Ne pas exposer le bouton ni le carillon à des chocs ou des coups importants.
• Ne pas exposer le bouton ni le carillon à des températures élevées, au rayonnement solaire direct ou à l'humidité.
• Pour le nettoyage, utiliser un chiffon doux humide avec un peu de savon, ne pas utiliser de produits de nettoyage agressifs ni de solvants.
• Cet appareil n'a pas été conçu pour être utilisé par des personnes (enfants compris) qui ont des capacités physiques et/ou sensorielles limitées, qui ont des troubles mentaux ou qui ne sont pas suffisamment expérimentées, à moins qu'elles ne soient sous la surveillance d'une personne qui est responsable de leur sécurité ou qu'une telle personne leur ait fait suivre

une formation relative à l'utilisation de l'appareil. Les enfants doivent rester sous surveillance afin de les empêcher de jouer avec cet appareil.

Ne pas jeter avec les ordures ménagères. Utilisez des points de collecte spéciaux pour les déchets tries. Contactez les autorités locales pour obtenir des informations sur les points de collecte. Si les appareils électroniques sont mis en décharge, des substances dangereuses peuvent atteindre les eaux souterraines et, par la suite, la chaîne alimentaire, où elles peuvent affecter la santé humaine.

Par la présente, EMOS spol. s r. o. déclare que l'équipement radio de type P5760T est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration de conformité de l'UE est disponible à l'adresse Internet suivante: http://www. emos. eu/download.
