BEDIENUNGSANLEITUNG P5760T Emos

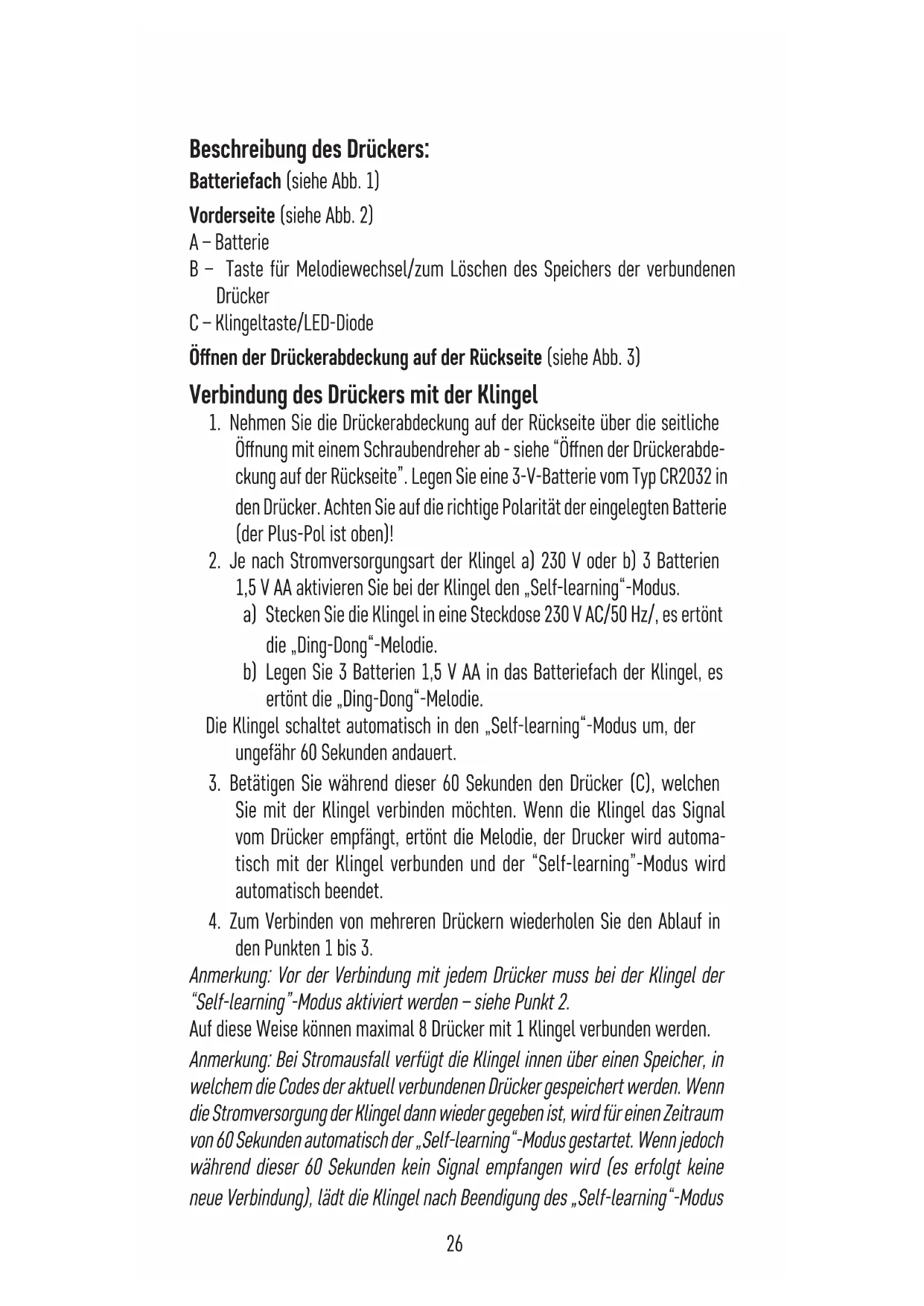

1. Nehmen Sie die Drückerabdeckung auf der Rückseite über die seitliche

Önung mit einem Schraubendreher ab - siehe “Önen der Drückerabde- ckung auf der Rückseite”. Legen Sie eine 3-V-Batterie vom Typ CR2032 in den Drücker. Achten Sie auf die richtige Polarität der eingelegten Batterie (der Plus-Pol ist oben)!

2. Je nach Stromversorgungsart der Klingel a) 230 V oder b) 3 Batterien

1,5 V AA aktivieren Sie bei der Klingel den „Self-learning“-Modus. a) Stecken Sie die Klingel in eine Steckdose 230 V AC/50 Hz/, es ertönt die „Ding-Dong“-Melodie. b) Legen Sie 3 Batterien 1,5 V AA in das Batteriefach der Klingel, es ertönt die „Ding-Dong“-Melodie. Die Klingel schaltet automatisch in den „Self-learning“-Modus um, der ungefähr 60 Sekunden andauert.

3. Betätigen Sie während dieser 60 Sekunden den Drücker (C), welchen

Sie mit der Klingel verbinden möchten. Wenn die Klingel das Signal vom Drücker empfängt, ertönt die Melodie, der Drucker wird automa- tisch mit der Klingel verbunden und der “Self-learning”-Modus wird automatisch beendet.

4. Zum Verbinden von mehreren Drückern wiederholen Sie den Ablauf in

den Punkten 1 bis 3. Anmerkung: Vor der Verbindung mit jedem Drücker muss bei der Klingel der “Self-learning”-Modus aktiviert werden – siehe Punkt 2. Auf diese Weise können maximal 8 Drücker mit 1 Klingel verbunden werden. Anmerkung: Bei Stromausfall verfügt die Klingel innen über einen Speicher, in welchem die Codes der aktuell verbundenen Drücker gespeichert werden. Wenn die Stromversorgung der Klingel dann wieder gegeben ist, wird für einen Zeitraum von 60 Sekunden automatisch der „Self-learning“-Modus gestartet. Wenn jedoch während dieser 60 Sekunden kein Signal empfangen wird (es erfolgt keine neue Verbindung), lädt die Klingel nach Beendigung des „Self-learning“-Modus27 automatisch die Codes der vorhergehenden verbundenen Drücker. Nach einem Stromausfall muss somit keine neue Verbindung erfolgen. Löschen des Speichers der verbundenen Drücker

1. Nehmen Sie die Drückerabdeckung auf der Rückseite über die seitliche

Önung mit einem Schraubendreher ab.

2. Je nach Stromversorgungsart der Klingel a) 230 V oder b) 3 Batterien

1,5 V AA aktivieren Sie bei der Klingel den „Self-learning“-Modus. a) Stecken Sie die Klingel in eine Steckdose 230 V AC/50 Hz/, es ertönt die „Ding-Dong“-Melodie. b) Legen Sie 3 Batterien 1,5 V AA in das Batteriefach der Klingel, es ertönt die „Ding-Dong“-Melodie.

3. Betätigen Sie innerhalb von 60 Sekunden die Taste B im Batteriefach des

Drückers - die LED-Anzeige auf dem Drücker und die Klingel blinken, es ertönt eine Melodie. Der Speicher ALLER verbundenen Drücker wird gelöscht.

4. Setzen Sie den Drücker wieder zusammen.

Klingelton wählen Die Klingelmelodie kann jederzeit geändert werden. Eine Melodieänderung hat keinen Einuss auf die Verbindung des Drückers mit der Klingel.

1. Nehmen Sie die Drückerabdeckung auf der Rückseite über die seitliche

Önung mit einem Schraubendreher ab.

2. Betätigen Sie am Drücker wiederholt die Taste B, es ertönt jedes Mal

eine andere Melodie. Die zuletzt gespielte Melodie wird automatisch gespeichert.

3. An jedem verbundenen Drücker kann eine andere Melodie eingestellt wer-

den. Dies dient zur leichteren Identizierung des Orts, wo sich der Drücker bendet (mit einer Klingel können max. 8 Drücker verbunden werden).

4. Setzen Sie den Drücker wieder zusammen.

Installation des Klingeldrückers (des Senders) Der Klingeldrücker (Sender) kann problemlos an Holz oder Ziegelwänden angebracht werden. Den Drücker jedoch nie direkt an Metallgegenständen oder metallhaltigen Werkstoen, z.B. an Kunststofenster- und -türkonstruktionen, die einen Metallrahmen enthalten, anbringen. Der Sender könnte nicht richtig funktionieren.

1. Verbinden Sie zuerst den Drücker mit der Klingel.

2. Überprüfen Sie vor der Montage, ob der Satz an dem von Ihnen ausge-

wählten Ort zuverlässig funktioniert.28

3. Nehmen Sie die Drückerabdeckung auf der Rückseite über die seitliche

Önung mit einem Schraubendreher ab.

4. Befestigen Sie den Rückteil der Abdeckung mit einem beidseitigen

Klebeband (im Lieferumfang enthalten) oder mit zwei Schrauben an der Mauer. Auch wenn der Drücker beständig gegenüber Witterungseinüssen ist, positionieren Sie diesen so, dass der geschützt ist - z. B. in einer Nische.

5. Setzen Sie den Drücker wieder zusammen.

6. Durch Betätigen des Drückers klingelt die Klingel. Dabei leuchtet die

LED-Anzeige auf. Durch diese wird angezeigt, dass der Drücker das Funksignal gesendet hat. Von der Klingel wird die gewählte Melodie wiedergegeben.

7. Wenn die blaue LED-Diode am Drücker nicht leuchtet, ist die Batterie

schwach und sie muss ausgewechselt werden. Die Lebensdauer der Batterie im Drücker beträgt ein Betriebsjahr. Dieser Zeitraum kann je nach Intensität und Nutzungsbedingungen abweichen. Pege und Instandhaltung Die drahtlose digitale Türklingel ist ein empndliches elektronisches Gerät, deshalb sollten Sie die folgenden Maßnahmen beachten:

• Überprüfen Sie von Zeit zu Zeit die Funktion des Klingeldrückers und wechseln Sie rechtzeitig die Batterie aus. Verwenden Sie hochwertige Alkalibatterien mit den vorgeschriebenen Parametern.

• Wird die Klingel über einen längeren Zeitraum nicht verwendet, nehmen Sie die Batterie aus dem Klingeldrücker.

• Drücker und Klingel nicht übermäßigen Erschütterungen und Stößen aussetzen.

• Drücker und Klingel nicht übermäßiger Temperatur und direktem Sonnenschein oder Feuchtigkeit aussetzen.

• Zur Reinigung einen leicht befeuchteten Lappen mit ein wenig Reini- gungsmittel benutzen, keine aggressive oder Lösungsmittel verwenden.
