Tipo de producto	Timbre de puerta inalámbrico
Marca	Emos
Modelo	P5760T
Categoría	Botón pulsador para timbre inalámbrico
Alcance de la señal	Hasta 120 m en espacio libre (aproximadamente 20 % en un edificio)
Índice de protección	IP44 (resistente al agua)
Número de melodías	16 melodías ajustables
Número máximo de botones emparejables	8 botones por timbre
Alimentación del botón	1 pila CR2032 (3 V)
Alimentación del timbre	230 V CA / 50 Hz o 3 pilas AAA (1,5 V)
Contenido del embalaje	Botón, cinta adhesiva de doble cara, 2 tornillos
Emparejamiento	Modo de « autoaprendizaje » (60 segundos)
Memoria en caso de corte de energía	Sí, guarda los códigos de los botones emparejados
Uso	Presionar el botón para sonar; LED rojo confirma el envío
Mantenimiento y limpieza	Limpiar con un paño suave húmedo y un poco de jabón
Seguridad	No usar por personas con capacidades limitadas sin supervisión
Reciclaje	No tirar con la basura doméstica; depositar en un punto de recogida
Dimensiones (botón)	Aproximadamente 6 x 3 x 2 cm (estimación)
Peso (botón)	Aproximadamente 30 g (estimación)

Preguntas frecuentes - P5760T Emos

Cómo emparejar el botón con el timbre?

Conecte el timbre (230 V) o inserte las pilas (AAA). En los 60 segundos, presione el botón del timbre (C). La melodía suena para confirmar el emparejamiento.

Cómo cambiar la melodía del timbre?

Abra el botón, presione varias veces el botón B (ubicado en el compartimento de las pilas) hasta escuchar la melodía deseada. La última melodía escuchada se guarda.

Cómo borrar la memoria de los botones emparejados?

Ponga el timbre en modo emparejamiento (conexión o pilas). En los 60 segundos, presione el botón B del botón. El LED parpadea y una melodía suena: todos los botones se borran.

Qué pila usar para el botón?

Use una pila de litio CR2032 de 3 V. Respete la polaridad: el polo + hacia arriba.

El botón es resistente al agua?

Sí, tiene un índice de protección IP44, pero se recomienda instalarlo en un lugar protegido (por ejemplo, un nicho).

Cuál es el alcance de la señal?

Hasta 120 metros al aire libre. En un edificio, puede descender a aproximadamente el 20 % (unos 24 m).

Cuántos botones se pueden emparejar?

Hasta 8 botones por timbre. Cada botón puede tener una melodía diferente.

Qué sucede en caso de corte de energía?

El timbre conserva en memoria los códigos de los botones emparejados. Al regresar la corriente, vuelve a modo emparejamiento durante 60 segundos; si no se empareja ningún botón nuevo, carga los códigos anteriores.

Cómo limpiar el botón?

Use un paño suave húmedo con un poco de jabón. No use productos agresivos ni disolventes.

Qué hacer si el botón no funciona?

Verifique la pila: si el LED no se enciende al presionar, reemplácela por una pila nueva. Asegúrese de que el botón no esté instalado sobre una superficie metálica, lo que podría interferir con la señal.

MANUAL DE USUARIO P5760T Emos

Diseñado para el timbre inalámbrico tipo P5760, P5763, P5763R.

Especificaciones

Alcance de la emisión: hasta 120 m en espacio libre (en espacios edificados puede disminuir hasta una quinta parte)

Interruptor: resistente al agua; protección IP44

Vinculación del timbre con los interruptores: función “self-learning”

Número de tonos: 16 tonos – seleccionando diferentes tonos puede diferenciar hasta 8 interruptores

Alimentación del interruptor: pila 1×3 V (tipo CR2032)

Incluido en la entrega: cinta de doble cara, tornillos 2 uds

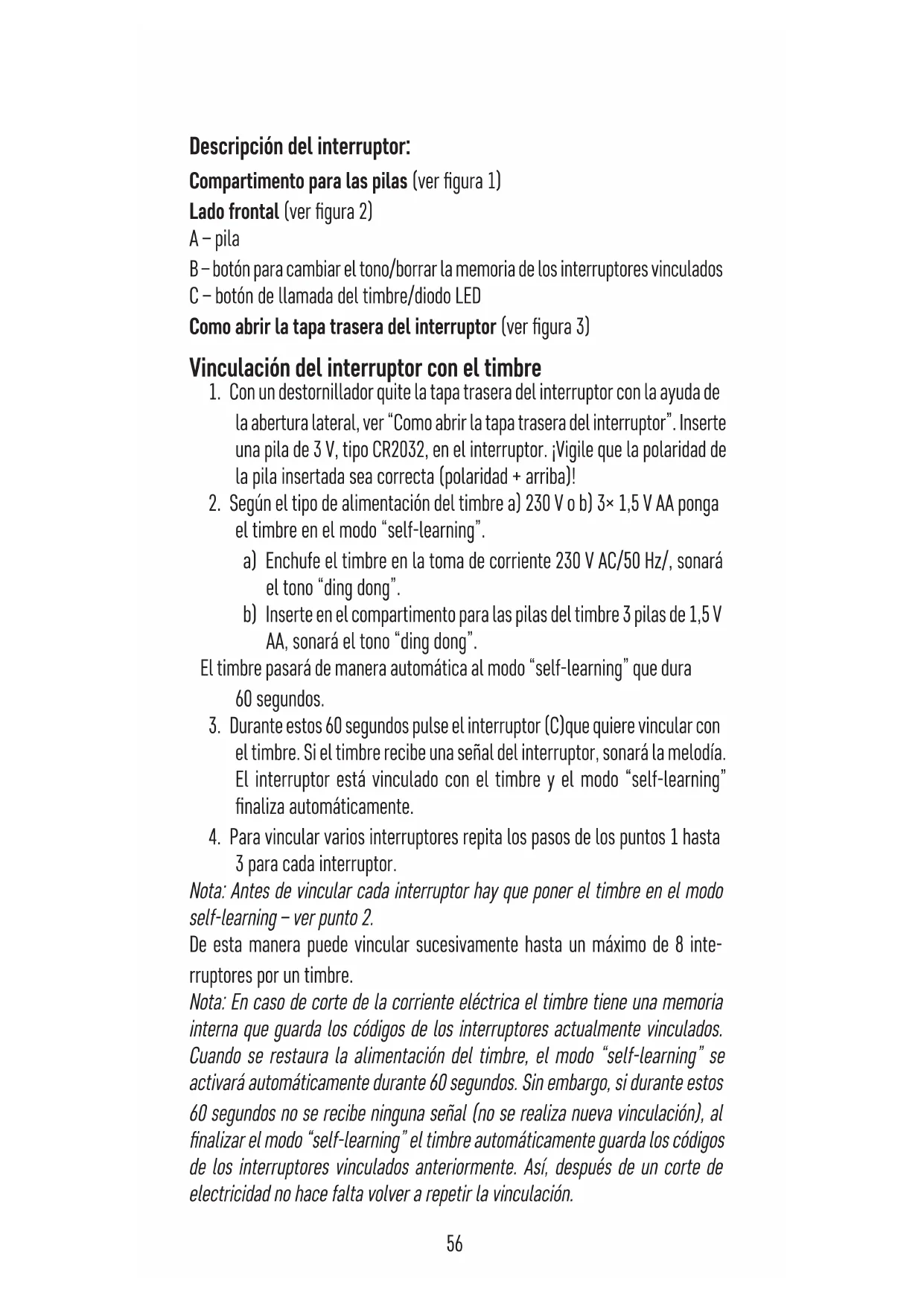

Descripción del interruptor:

Compartimento para las pilas (ver figura 1)

Lado frontal (ver figura 2)

A - pila

B – botón para cambiar el tono/borrar la memoria de los interruptores vinculados

C - botón de llamada del timbre/diodo LED

Como abrir la tapa trasera del interruptor (ver figura 3)

Vinculación del interruptor con el timbre

1. Con un destornillador quite la tapa trasera del interruptor con la ayuda de la abertura lateral, ver "Como abrir la tapa trasera del interruptor". Inserte una pila de 3 V, tipo CR2032, en el interruptor. ¡Vigile que la polaridad de la pila insertada sea correcta (polaridad + arriba)!
2. Según el tipo de alimentación del timbre a) 230 V o b) 3× 1,5 V AA ponga el timbre en el modo “self-learning”.

a) Enchufe el timbre en la toma de corriente 230 V AC/50 Hz/, sonará el tono "ding dong".
b) Inserte en el compartimento para las pilas del timbre 3 pilas de 1,5 V AA, sonará el tono "ding dong".

El timbre pasará de manera automática al modo “self-learning” que dura 60 segundos.

1. Durante estos 60 segundos pulse el interruptor (C) que quiere vincular con el timbre. Si el timbre recibe una señal del interruptor, sonará la melodía. El interruptor está vinculado con el timbre y el modo “self-learning” finaliza automáticamente.
2. Para vincular varios interruptores repita los pasos de los puntos 1 hasta 3 para cada interruptor.

Nota: Antes de vincular cada interruptor hay que poner el timbre en el modo self-learning – ver punto 2.

De esta manera puede vincular sucesivamente hasta un máximo de 8 inter-ruptores por un timbre.

Nota: En caso de corte de la corriente eléctrica el timbre tiene una memoria interna que guarda los códigos de los interruptores actualmente vinculados.

Cuando se restaura la alimentación del timbre, el modo “self-learning” se activará automáticamente durante 60 segundos. Sin embargo, si durante estos 60 segundos no se recibe ninguna señal (no se realiza nueva vinculación), al finalizar el modo “self-learning” el timbre automáticamente guarda los códigos de los interruptores vinculados anteriormente. Así, después de un corte de electricidad no hace falta volver a repetir la vinculación.

Borrar la memoria de los interruptores vinculados

1. Con un destornillador quite la tapa trasera del interruptor con la ayuda de la abertura lateral.
2. Según el tipo de alimentación del timbre a) 230 V o b) 3× 1,5 V AA ponga el timbre en el modo "self-learning".

a) Enchufe el timbre en la toma de corriente 230 V AC/50 Hz/, sonará el tono "ding dong".
b) Inserte en el compartimento para las pilas del timbre 3 pilas de 1,5 V AA, sonará el tono "ding dong".

1. En los 60 segundos siguientes pulse el botón B en el compartimento para las pilas del interruptor, el indicador LED del interruptor y del timbre parpadearán, sonará el tono.

La memoria de TODOS los interruptores vinculados se borrará.

1. Vuelva a montar el interruptor.

Selección del tono de llamada

El cambio del tono de llamada se puede realizar en cualquier momento. El cambio de tono no afecta la vinculación del interruptor con el timbre.

1. Con un destornillador quite la tapa trasera del interruptor con la ayuda de la abertura lateral.
2. En el circuito impreso del interruptor vuelva a pulsar repetidamente el botón B, con cada pulsación suena un tono diferente.

Automáticamente queda seleccionado el tono que haya sonado como último.

1. Para cada interruptor vinculado se puede ajustar otro tono para identificar mejor el lugar donde está ubicado el interruptor (puede vincular máximo 8 interruptores por un timbre).
2. Vuelva a montar el interruptor.

Montaje del interruptor del timbre (emisor)

El interruptor del timbre (emisor) se puede colocar sobre superficies de madera o paredes de ladrillos. Nunca coloque el interruptor directamente sobre objetos metálicos o materiales que contienen metales, por ejemplo, estructuras de plástico de ventanas y puertas que incluyen un marco metálico. Es posible que el emisor no funcione correctamente.

1. Primero realice la vinculación del interruptor con el timbre.
2. Antes del montaje compruebe que el kit funcione correctamente en el lugar que haya elegido.

3. Con un destornillador quite la tapa trasera del interruptor con la ayuda de la abertura lateral.

4. Fije la tapa trasera en la pared con una cinta de doble cara (incluida en el paquete) o con dos tornillos. Aunque el interruptor sea resistente a los efectos meteorológicos, colóquelo en un lugar protegido, por ejemplo en un porche.

5. Vuelva a montar el interruptor.

6. Llame pulsando el interruptor del timbre. Al pulsar el interruptor también se encenderá el indicador LED que indica que el interruptor haya emitido una señal de radio. El timbre sonará con el tono seleccionado.

7. Si el indicador LED azul del interruptor no se enciende, la pila está agotada y hay que cambiarla. La pila del interruptor aguanta en el funcionamiento durante un año. Su vida útil puede variar según la intensidad y las condiciones del uso.

Cuidado y mantenimiento

El timbre inalámbrico digital es un dispositivo electrónico sensible, por eso cumpla las siguientes medidas:

- De vez en cuando verifique el correcto funcionamiento del interruptor del timbre y cambie la pila a tiempo. Utilice pilas alcalinas de buena calidad con los parámetros prescritos.

- Si lleva tiempo sin utilizar el timbre, quite la pila del interruptor del timbre.

- No exponga ni el interruptor ni el timbre a vibraciones e impactos.

- No exponga ni el interruptor ni el timbre a temperaturas elevadas, radiación solar directa o humedad.

- Para la limpieza, utilice un paño ligeramente húmedo con un poco de detergente. No utilice productos de limpieza o disolventes agresivos.

- Este producto no está diseñado para que lo utilicen personas (niños incluidos) cuya capacidad física, sensorial o mental o su experiencia o conocimientos no sean suficientes para utilizar el aparato de forma segura, si no lo hacen bajo supervisión o si una persona responsable de su seguridad no les haya dado instrucciones sobre el uso adecuado del aparato. Es necesario vigilar que los niños no jueguen con el aparato.

No las elimine con la basura doméstica. Utilice puntos de recolección especiales para los residuos clasificados. Póngase en contacto con las autoridades locales para obtener información sobre los puntos de recogida. Si los dispositivos electrónicos se eliminan en un vertedero, las sustancias peligrosas pueden llegar a las aguas subterráneas y, por consiguiente, a los alimentos en la cadena, donde podría afectar a la salud humana.

Por la presente, EMOS spol. s r. o. declara que el equipo de radio tipo P5760T cumple con la Directiva 2014/53/EU. El texto completo de la declaración de

conformidad de la UE está disponible en la siguiente dirección de Internet: http://www.emos.eu/download.
