Typ výrobku	Bezdrátový domovní zvonek
Značka	Emos
Model	P5760T
Kategorie	Tlačítko pro bezdrátový zvonek
Dosah signálu	Až 120 m na volném prostranství (přibližně 20 % uvnitř budovy)
Stupeň krytí	IP44 (vodotěsné)
Počet melodií	16 nastavitelných melodií
Maximální počet spárovatelných tlačítek	8 tlačítek na zvonek
Napájení tlačítka	1 baterie CR2032 (3 V)
Napájení zvonku	230 V AC / 50 Hz nebo 3 AAA baterie (1,5 V)
Obsah balení	Tlačítko, oboustranná lepicí páska, 2 šrouby
Párování	Režim „self-learning“ (60 sekund)
Paměť při výpadku proudu	Ano, ukládá kódy spárovaných tlačítek
Použití	Stisknutím tlačítka zazvoní; červená LED potvrzuje odeslání
Údržba a čištění	Čistěte měkkým vlhkým hadříkem s trochou mýdla
Bezpečnost	Nepoužívejte osobami s omezenými schopnostmi bez dozoru
Recyklace	Nevyhazujte do směsného odpadu; odevzdejte do sběrného místa
Rozměry (tlačítko)	Přibližně 6 x 3 x 2 cm (odhad)
Hmotnost (tlačítko)	Přibližně 30 g (odhad)

Často kladené otázky - P5760T Emos

Jak spárovat tlačítko se zvonkem?

Připojte zvonek (230 V) nebo vložte baterie (AAA). Do 60 sekund stiskněte tlačítko na zvonku (C). Melodie zazní pro potvrzení párování.

Jak změnit melodii zvonku?

Otevřete tlačítko, několikrát stiskněte tlačítko B (umístěné v prostoru pro baterie), dokud neuslyšíte požadovanou melodii. Poslední slyšená melodie je uložena.

Jak vymazat paměť spárovaných tlačítek?

Přepněte zvonek do režimu párování (připojení nebo baterie). Do 60 sekund stiskněte tlačítko B na tlačítku. LED bliká a zazní melodie: všechna tlačítka jsou vymazána.

Jakou baterii použít pro tlačítko?

Použijte lithiovou baterii CR2032 3 V. Dodržujte polaritu: kladný pól (+) nahoru.

Je tlačítko vodotěsné?

Ano, má stupeň krytí IP44, ale doporučuje se instalovat na chráněném místě (např. ve výklenku).

Jaký je dosah signálu?

Až 120 metrů na volném prostranství. Uvnitř budovy může klesnout na přibližně 20 % (asi 24 m).

Kolik tlačítek lze spárovat?

Až 8 tlačítek na zvonek. Každé tlačítko může mít jinou melodii.

Co se stane při výpadku proudu?

Zvonek uchovává v paměti kódy spárovaných tlačítek. Po obnovení napájení se znovu přepne do režimu párování na 60 sekund; pokud není spárováno žádné nové tlačítko, načte předchozí kódy.

Jak vyčistit tlačítko?

Použijte měkký vlhký hadřík s trochou mýdla. Nepoužívejte agresivní prostředky ani rozpouštědla.

Co dělat, když tlačítko nefunguje?

Zkontrolujte baterii: pokud se LED po stisknutí nerozsvítí, vyměňte ji za novou. Ujistěte se, že tlačítko není nainstalováno na kovovém povrchu, což by mohlo narušit signál.

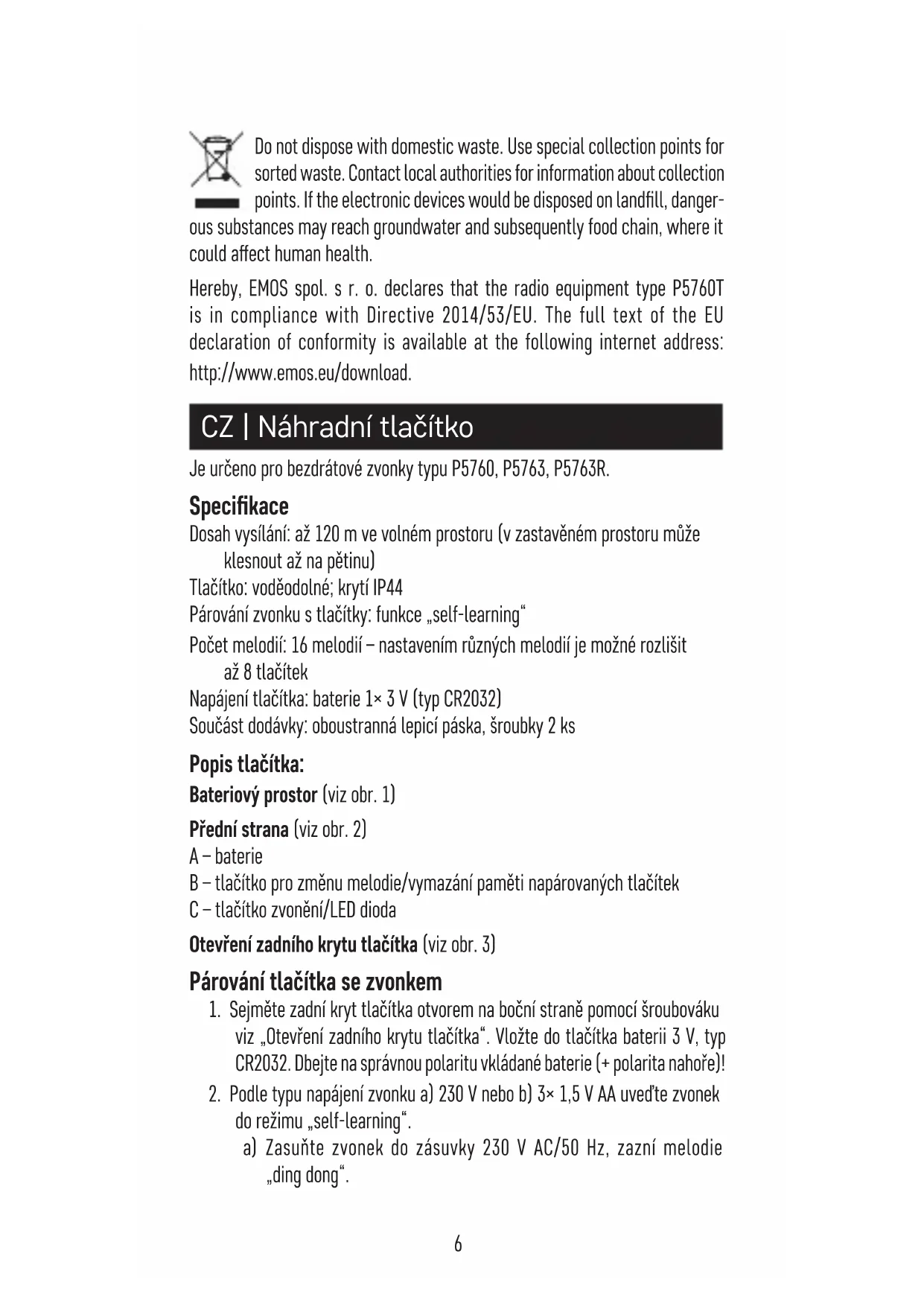

NÁVOD K OBSLUZE P5760T Emos

CZ | Náhradní tlačítko

Je určeno pro bezdrátové zvonky typu P5760, P5763, P5763R.

Specifikace

Dosah vysílání: až 120 m ve volném prostoru (v zastavěném prostoru může klesnout až na pětinu)

Tlačítko: voděodolné; krytí IP44

Párování zvonku s tlačítky: funkce „self-learning“

Počet melodií: 16 melodií – nastavením různých melodií je možné rozlišit až 8 tlačítek

Napájení tlačítka: baterie 1× 3 V (typ CR2032)

Součást dodávky: oboustranná lepicí páska, šroubky 2 ks

Popis tlačítka:

Bateriový prostor (viz obr. 1)

Přední strana (viz obr. 2)

A - baterie

B – tlačítko pro změnu melodie/vymazání paměti napárovaných tlačítek

C - tlačítko zvonění/LED dioda

Otevření zadního krytu tlačítka (viz obr. 3)

Párování tlačítka se zvonkem

1. Sejměte zadní kryt tlačítka otvorem na boční straně pomocí šroubováku viz „Otevření zadního krytu tlačítka“. Vložte do tlačítka baterii 3 V, typ CR2032. Dbejte na správnou polaritu vkládané baterie (+ polarita nahoře)!

2. Podle typu napájení zvonku a) 230 V nebo b) 3× 1,5 V AA uved'te zvonek do režimu „self-learning“.

a) Zasuňte zvonek do zásuvky 230 V AC/50 Hz, zazní melodie „ding dong“.

b) Vložte do bateriového prostoru zvonku baterie 3× 1,5 V AA, zazní melodie „ding dong“.

Zvonek automaticky přejde do režimu „self-learning“, který trvá 60 sekund.

1. Během těchto 60 sekund stiskněte tlačítko (C), které chcete se zvonkem spárovat. Pokud zvonek zachytí signál od tlačítka, zazní melodie, tlačítko je spárované se zvonkem a automaticky se ukončí režim self-learning.
2. Pro párování více tlačítek opakujte pro každé tlačítko postup v bodech 1. až 3.

Poznámka: Před párováním každého tlačítka je nutné zvonek uvést do režimu self-learning – viz bod 2.

Takto můžete spárovat maximálně 8 tlačítek na 1 zvonek.

Pozn.: Pro případ výpadku elektrické energie obsahuje zvonek vnitřní paměť, do které se ukládají kódy aktuálně spárovaných tlačítek. Při obnovení napájení zvonku se automaticky spustí režim „self-learning“ na dobu 60 sekund. Pokud však během těchto 60 sekund není přijat žádný signál (není provedeno nové párování), zvonek si po ukončení režimu „self-learning“ automaticky nahraje kódy předchozích spárovaných tlačítek. Po výpadku elektrické energie tedy není nutné znovu provádět párování.

Vymazání paměti napárovaných tlačítek

1. Sejměte zadní kryt tlačítka otvorem na boční straně pomocí šroubováku.
2. Podle typu napájení zvonku a) 230 V nebo b) 3× 1,5 V AA uved'te zvonek do režimu „self-learning“.

a) Zasuňte zvonek do zásuvky 230 V AC/50 Hz, zazní melodie „ding dong“.
b) Vložte do bateriového prostoru zvonku baterie 3× 1,5 V AA, zazní melodie „ding dong“.

1. Do 60 sekund stiskněte tlačítko B v bateriovém prostoru tlačítka, signalizační LED na tlačítku a zvonku blikne, zazní melodie.

Paměť VŠECH spárovaných tlačítek bude vymazána.

1. Tlačítko opět sestavte.

Volba vyzváněcí melodie

Změnu melodie vyzvánění je možné provést kdykoli. Spárování tlačítka se zvonkem není změnou melodie ovlivněno.

1. Sejměte zadní část krytu otvorem na boční straně tlačítka pomocí šroubováku.
2. Na plošném spoji tlačítka stiskněte opakovaně tlačítko B, každým stiskem zazní jiná melodie.

Automaticky se nastaví poslední přehraná melodie.

1. Na každém spárovaném tlačítku lze nastavit jinou melodii pro snadnější identifikaci místa, kde je tlačítko umístěno (k jednomu zvonku lze napárovat max. 8 tlačítek).

2. Tlačítko opět sestavte.

Instalace tlačítka zvonku (vysílače)

Tlačítko zvonku (vysílač) lze umístit na dřevo nebo cihlové stěny. Nikdy tlačítko neumístujte přímo na kovové předměty nebo materiály, které kov obsahují, např. na umělohmotné konstrukce oken a dveří, které obsahují kovový rám. Vysílač by nemusel správně fungovat.

1. Nejprve proved'te spárování tlačítka se zvonkem.
2. Před montáží vyzkoušejte, zda souprava bude na Vámi vybraném místě spolehlivě fungovat.
3. Sejměte zadní část krytu otvorem na boční straně tlačítka pomocí šroubováku.
4. Zadní část krytu připevněte na zed' oboustrannou lepicí páskou (součástí dodávky) nebo dvěma šroubky. Přestože je tlačítko odolné vůči povětrnostním vlivům, umístěte ho tak, aby bylo chráněno, např. do výklenku.
5. Tlačítko opět sestavte.
6. Stiskem tlačítka zvonku zazvoňte. Stisk je doprovázen svitem signalizační LED, která signalizuje, že tlačítko vyslalo rádiový signál. Zvonek přehraje zvolenou melodii.
7. Jestliže se modrá led dioda na tlačítku nerozsvěcuje, je baterie slabá a je nutné ji vyměnit. Baterie v tlačítku vydrží jeden rok provozu. Doba se může měnit podle intenzity a podmínek používání.

Péče a údržba

Bezdrátový digitální domovní zvonek je citlivé elektronické zařízení, proto dodržujte následující opatření:

- Občas zkontrolujte činnost tlačítka zvonku a včas vyměňte baterii. Používejte kvalitní alkalické baterie o předepsaných parametrech.

- Nepoužíváte-li zvonek delší dobu, vyjměte baterii z tlačítka zvonku.

- Nevystavujte tlačítko a zvonek nadměrným otrésům a úderům.

- Nevystavujte tlačítko a zvonek nadměrné teplotě a přímému slunečnímu svitu nebo vlhkosti.

- Pro čištění použijte jemně navlhčený hadřík s trochou saponátu, nepoužívejte agresivní čisticí prostředky nebo rozpouštědla.

- Tento přístroj není určen pro používání osobami (včetně dětí), jimž fyzická, smyslová nebo mentální neschopnost či nedostatek zkušeností a znalostí zabraňuje v bezpečném používání přístroje, pokud na ně nebude dohlíženo

nebo pokud nebyly instruovány ohledně použití tohoto přístroje osobou zodpovědnou za jejich bezpečnost. Je nutný dohled nad dětmi, aby se zajistilo, že si nebudou s přístrojem hrát.

Nevyhazujte elektrické spotřebiče jako netříděný komunální odpad, použijte sběrná místa tříděného odpadu. Pro aktuální informace o sběrných místech kontaktujte místní úřady. Pokud jsou elektrické spotřebiče uložené na skládkách odpadků, nebezpečné látky mohou prosakovat do podzemní vody a dostat se do potravního řetězce a poškozovat vaše zdraví.

Tímto EMOS spol. s r. o. prohlašuje, že typ rádiového zařízení P5760T je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na těchto internetových stránkách http://www.emos.eu/download.

Zařízení lze provozovat na základě všeobecného oprávnění č. VO-R/10/07.2021-8 v platném znění.
