РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ P5760T Emos

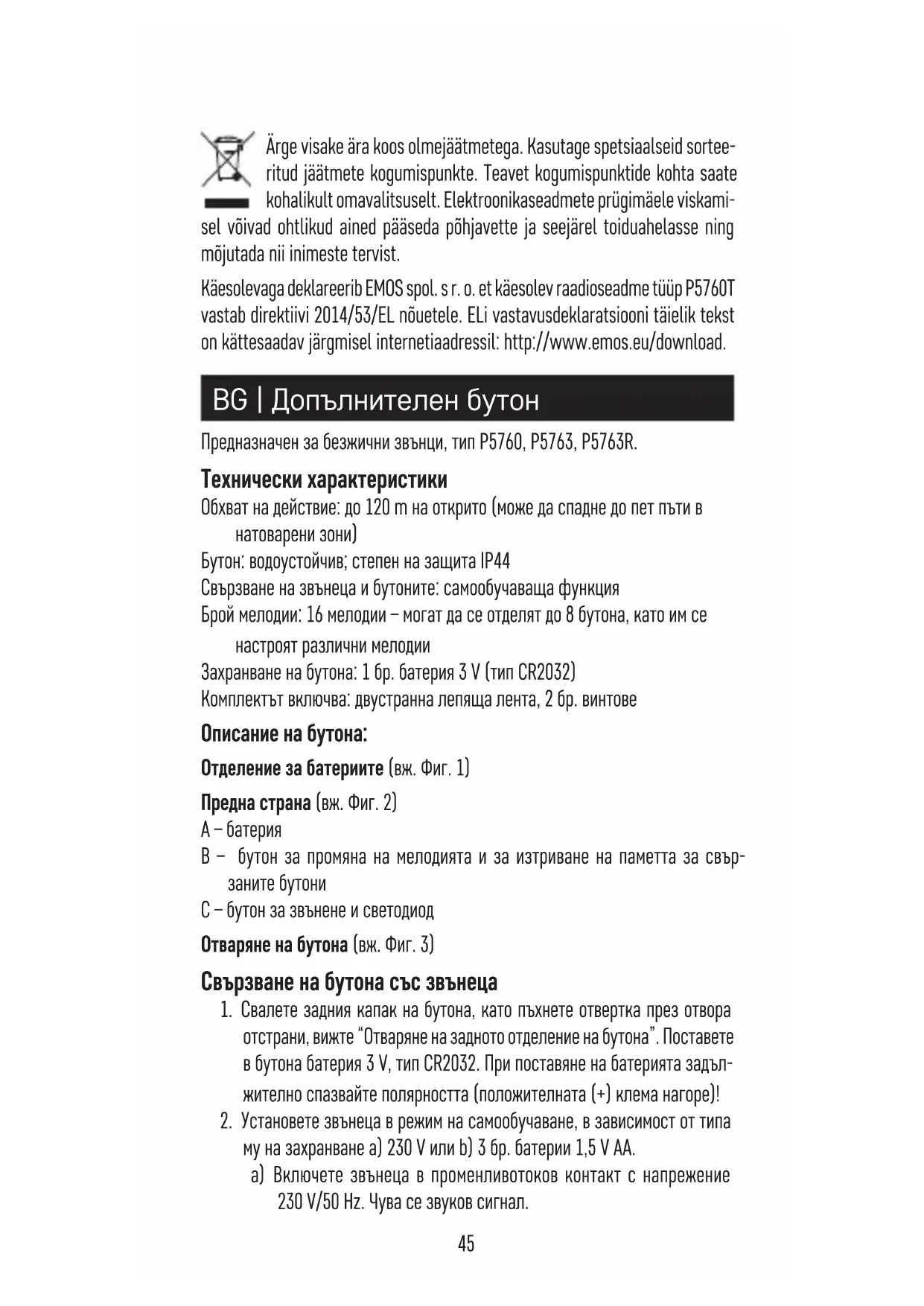

1. Свалете задния капак на бутона, като пъхнете отвертка през отвора

отстрани, вижте “Отваряне на задното отделение на бутона”. Поставете в бутона батерия 3 V, тип CR2032. При поставяне на батерията задъл- жително спазвайте полярността (положителната (+) клема нагоре)!

2. Установете звънеца в режим на самообучаване, в зависимост от типа

му на захранване a) 230 V или b) 3 бр. батерии 1,5 V AA. a) Включете звънеца в променливотоков контакт с напрежение 230 V/50 Hz. Чува се звуков сигнал.46 b) Поставете батерии (3 бр. 1,5 V тип AA) в отделението за батерии на звънеца. Чува се звуков сигнал. Звънецът автоматично се установява в режим за самообучение, който трае максимум 60 секунди.

3. През тези 60 секунди натиснете бутона (C), който искате да свържете

със звънеца. Ако звънецът приеме сигнала от бутона, издава звук, което означава, че връзката с бутона е осъществена, а режимът за самообучение автоматично се прекратява.

4. За свързване на допълнителни бутони повторете стъпки от 1 до 3.

Забележка: Преди свързване на всеки бутон трябва да установите звънеца в режим за самообучение – вижте стъпка 2. По този начин може да свържете до 8 бутона към един звънец. Забележка: Звънецът има вградена памет за кодовете на свързаните бутони, която използва при отпадане на захранването. След възстановяване на захранването звънецът автоматично се установява в режим за самообучение, който трае 60 секунди. Ако през тези 60 секунди звънецът не получи сигнал от бутон (не се свърже нов бутон), звънецът автоматично прекратява режима за самообучение и зарежда кодовете на свързаните преди бутони. Поради това не се налага след отпадане на захранването бутоните да се свързват отново. Изтриване на паметта за свързаните бутони

1. Отворете задната капачка на бутона; за целта вкарайте върха на

отвертка в отвора на тясната страна.

2. Установете звънеца в режим на самообучаване, в зависимост от типа

му на захранване a) 230 V или b) 3 бр. батерии 1,5 V AA. a) Включете звънеца в променливотоков контакт с напрежение 230 V/ 50 Hz. Чува се звуков сигнал. b) Поставете батерии (3 бр. 1,5 V тип AA) в отделението за батерии на звънеца. Чува се звуков сигнал.

3. Преди да изтекат 60 секунди от включването на звънеца натиснете бутон

B в отделението за батерията на бутона — светодиодните индикатори на звънеца и бутона примигват и се чува звуков сигнал. По този начин се изтрива паметта за ВСИЧКИ свързани бутони.

Избиране на мелодия Мелодията за звънене може да промените по всяко време. Промяната на мелодията не влияе върху свързването на бутона със звънеца.

2. Натиснете няколко пъти бутон B, разположен на печатната платка на

бутона. При всяко натискане се чува различна мелодия. Автоматично ще бъде зададена последно възпроизведената мелодия.

3. Можете да зададете различна мелодия за всеки свързан бутон, за да

различавате по-добре кой бутон е задействал звънеца (можете да свържете до 8 бутона към един звънец).

Монтиране на бутона (предавателя) Бутонът на звънеца (предавателят) може да се постави върху дървени повърхности или тухлени стени. Никога обаче не поставяйте бутона директно върху метални предмети или съдържащи метал материали, като PVC дограма за врати и прозорци с метална рамка. В такъв случай предавателят няма да работи нормално.

1. Първо свържете бутона със звънеца.

2. Преди да пристъпите към монтажа, проверете дали звънецът работи

надеждно в избраните места на разполагане.

4. Използвайте двустранна лепяща лента (включена в комплекта) или два

винта за закрепване на задния капак на бутона към стената. Въпреки че бутонът е водоустойчив, препоръчва се да изберете защитено от вода място, например във вдлъбнатина в стената.

6. Натиснете бутона, за да задействате звънеца. При натискане на бутона

светодиодът примигва, което означава, че радиосигналът е изпратен. Звънецът възпроизвежда избраната мелодия.

7. Ако синият светодиод на бутона не светне, това означава, че батерията

е изтощена и трябва да се смени. Батерията на бутона е проектирана да функционира една година. Експлоатационният и срок може да се различава в зависимост от честотата и условията на употреба. Обслужване и поддръжка Безжичният звънец е деликатно електронно устройство. Поради това е необходимо да се спазват следните предпазни мерки:

• Периодично проверявайте работата на бутона на звънеца и своевре- менно сменяйте батерията. Използвайте висококачествени алкални батерии, които имат необходимите технически характеристики.

• Ако предстои продължително да не използвате звънеца, извадете батерията от бутона.48

• Пазете звънеца от прекомерни вибрации и силни удари.

• Не подлагайте звънеца на въздействието на високи температури, пряка слънчева светлина и голяма влажност.

• Почиствайте звънеца с леко навлажнена кърпа и малко количество миещ препарат; Не използвайте силнодействащи препарати за почистване или разтворители.

• Уредът не е предназначен за използване от лица (включително деца), чиито физически, сетивни или умствени способности или липсата на опит и знания не им позволяват да го използват по безопасен начин, освен когато те са наблюдавани или инструктирани как да го използват от лице, отговарящо за тяхната безопасност. Децата не бива да остават без наблюдение и да си играят с уреда. Не изхвърляйте електрически уреди с несортираните домакински отпадъци; предавайте ги в пунктовете за събиране на сортирани отпадъци. Актуална информация относно пунктовете за събиране на сортирани отпадъци може да получите от компетентните местни органи. При изхвърляне на електрически уреди на сметищата е възможно в подпоч- вените води да попаднат опасни вещества, които след това да преминат в хранителната верига и да увредят здравето на хората. C настоящото EMOS spol. s r. o. декларира, че този тип радиосъоръжение P5760T е в съответствие с Директива 2014/53/ЕС. Цялостният текст на ЕС декларацията за съответствие може да се намери на следния интернет адрес: http://www.emos.eu/download. FR | Bouton de rechange Ce bouton a été conçu pour des carillons sans l de type P5760, P5763, P5763R. Spécications Portée du signal : jusqu’à 120 m à l’air libre (dans un espace construit, elle pourra tomber à 20 % de cette valeur) Bouton : étanche ; indice de protection IP44 Appariement du carillon aux boutons : fonction de «self-learning» Nombre de mélodies : 16 mélodies – en réglant diérentes mélodies, il sera possible de diérencier jusqu’à 8 boutons Alimentation du bouton : 1 pile de 3 V (de type CR2032) Contenu des fournitures : ruban adhésif double face, 2 vis49 Description du bouton : Compartiment destiné aux piles (voir la Fig. 1) Face avant (voir la Fig. 2) A – pile B – bouton permettant de changer de mélodie/eacement de la mémoire des boutons appariés C – bouton du carillon/diode LED Ouverture du carter arrière du bouton (voir la Fig. 3) Appariement du bouton au carillon
