Termék típusa	Vezeték nélküli ajtócsengő
Márka	Emos
Modell	P5760T
Kategória	Vezeték nélküli csengőhöz való nyomógomb
Jel hatótávolsága	Akár 120 m szabad térben (épületben kb. 20%)
Védettségi fokozat	IP44 (vízálló)
Dallamok száma	16 állítható dallam
Párosítható gombok maximális száma	8 gomb csengőnként
Gomb tápellátása	1 CR2032 elem (3 V)
Csengő tápellátása	230 V AC / 50 Hz vagy 3 AAA elem (1,5 V)
Csomagolás tartalma	Gomb, kétoldalas ragasztószalag, 2 csavar
Párosítás	„Öntanuló” üzemmód (60 másodperc)
Memória áramszünet esetén	Igen, a párosított gombok kódjainak mentése
Használat	Nyomja meg a gombot a csengőhöz; piros LED jelzi a küldést
Karbantartás és tisztítás	Puha, nedves ruhával és egy kis szappannal tisztítsa
Biztonság	Nem használható korlátozott képességű személyek által felügyelet nélkül
Újrahasznosítás	Ne dobja a háztartási hulladékba; gyűjtőponton helyezze el
Méretek (gomb)	Körülbelül 6 x 3 x 2 cm (becslés)
Súly (gomb)	Körülbelül 30 g (becslés)

Gyakran ismételt kérdések - P5760T Emos

Hogyan párosítsam a gombot a csengővel?

Csatlakoztassa a csengőt (230 V) vagy helyezze be az elemeket (AAA). 60 másodpercen belül nyomja meg a csengő gombját (C). A dallam megszólal a párosítás megerősítéseként.

Hogyan változtassam meg a csengő dallamát?

Nyissa ki a gombot, nyomja meg többször a B gombot (az elemrekeszben található), amíg a kívánt dallamot nem hallja. Az utoljára hallott dallam kerül elmentésre.

Hogyan töröljem a párosított gombok memóriáját?

Kapcsolja a csengőt párosítási módba (csatlakoztatás vagy elemek). 60 másodpercen belül nyomja meg a gomb B gombját. A LED villog, és egy dallam szólal meg: az összes gomb törlődik.

Milyen elemet használjak a gombhoz?

Használjon 3 V-os CR2032 lítium elemet. Ügyeljen a polaritásra: a + pólus felfelé nézzen.

A gomb vízálló?

Igen, IP44 védettségi fokozattal rendelkezik, de ajánlott védett helyre (pl. fülkébe) szerelni.

Mekkora a jel hatótávolsága?

Szabad térben akár 120 méter. Épületben kb. 20%-ra csökkenhet (kb. 24 m).

Hány gomb párosítható?

Csengőnként legfeljebb 8 gomb. Minden gombhoz különböző dallam rendelhető.

Mi történik áramszünet esetén?

A csengő memóriájában megőrzi a párosított gombok kódjait. Áram visszatérésekor 60 másodpercre újra párosítási módba lép; ha nem párosítanak új gombot, visszatölti a korábbi kódokat.

Hogyan tisztítsam a gombot?

Használjon puha, nedves ruhát egy kis szappannal. Ne használjon agresszív tisztítószereket vagy oldószereket.

Mit tegyek, ha a gomb nem működik?

Ellenőrizze az elemet: ha a LED nem világít megnyomáskor, cserélje ki új elemre. Győződjön meg arról, hogy a gomb nincs fémfelületre szerelve, ami zavarhatná a jelet.

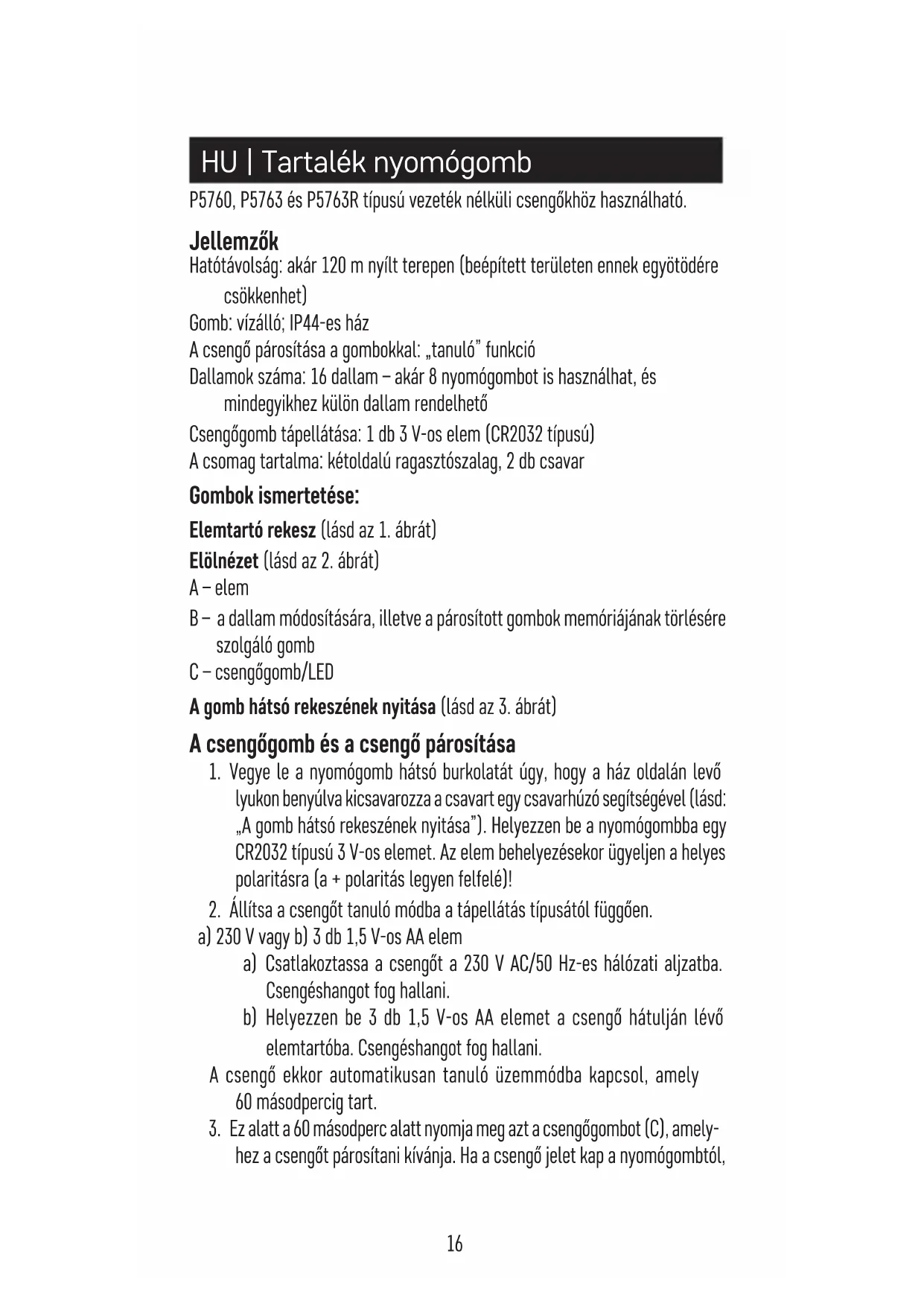

HASZNÁLATI ÚTMUTATÓ P5760T Emos

HU | Tartalék nyomógomb

P5760, P5763 és P5763R típusú vezeték nélküli csengőkhöz használható.

Jellemzők

Hatótávolság: akár 120 m nyílt terepen (beépített területen ennek egyötödére csökkenhet)

Gomb: vízálló; IP44-es ház

A csengő párosítása a gombokkal: „tanuló” funkció

Dallamok száma: 16 dallam – akár 8 nyomógombot is használhat, és mindegyikhez külön dallam rendelhető

Csengőgomb tápellátása: 1 db 3 V-os elem (CR2032 típusú)

A csomag tartalma: kétoldalú ragasztószalag, 2 db csavar

Gombok ismertetése:

Elemtartó rekesz (lásd az 1. ábrát)

Elölnézet (lásd az 2. ábrát)

A - elem

B – a dallam módosítására, illetve a párosított gombok memóriájának törlésére szolgáló gomb

C - csengógomb/LED

A gomb hátsó rekeszének nyitása (lásd az 3. ábrát)

A csengógomb és a csengő párosítása

1. Vegye le a nyomógomb hátsó burkolatát úgy, hogy a ház oldalán levő lyukon benyúlva kicsavarozza a csavart egy csavarhúzó segítségével (lásd: „A gomb hátsó rekeszének nyitása”). Helyezzen be a nyomógombba egy CR2032 típusú 3 V-os elemet. Az elem behelyezésekor ügyeljen a helyes polaritásra (a + polaritás legyen felfelé)!
2. Állítsa a csengőt tanuló módba a tápellátás típusától függően.

a) 230 V vagy b) 3 db 1,5 V-os AA elem

a) Csatlakoztassa a csengőt a 230 V AC/50 Hz-es hálózati aljzatba. Csengéshangot fog hallani.
b) Helyezzen be 3 db 1,5 V-os AA elemet a csengő hátulján lévő elemtartóba. Csengéshangot fog hallani.

A csengő ekkor automatikusan tanuló üzemmódba kapcsol, amely 60 másodpercig tart.

1. Ez alatt a 60 másodperc alatt nyomja meg azt a csengőgombot (C), amelyhez a csengőt párosítani kívánja. Ha a csengő jelet kap a nyomógombtól,

hangjelzés hallható, megtörténik a gomb párosítása a csengővel, és a tanuló mód automatikusan befejeződik.

1. További gombok párosításához ismételje meg a lépéseket 1-től 3-ig.

Megjegyzés: Az egyes gombok párosítása előtt a csengőt tanuló módba kell állítania – lásd a 2. lépést.

Csengönként legfeljebb 8 gombot párosíthat ezzel a módszerrel.

Megjegyzés: A csengő belső memóriával rendelkezik, amelyben tárolja a jelenleg párosított gombok kódját áramkimaradás esetére. Amikor a csengő áramellátása helyreáll, 60 másodpercre automatikusan tanuló módba vált. Ha azonban a csengő a 60 másodperc alatt nem kap jelet (nem történik új párosítás), a tanuló mód vége után automatikusan betölti a korábban párosított gombok kódját. Áramkimaradás után ezért a gombokat nem kell ismét párosítani.

Gombok párosításának törlése

1. Vegye le a gomb hátsó burkolatát úgy, hogy a ház oldalán levő lyukon benyúlva kicsavarozza a csavart egy csavarhúzó segítségével.
2. Állítsa a csengőt tanuló módba a tápellátás típusától függően: a) 230 V vagy b) 3 db 1,5 V-os AA elem.

a) Csatlakoztassa a csengőt a 230 V AC/50 Hz-es hálózati aljzatba. Csengéshangot fog hallani.
b) Helyezzen be 3 db 1,5 V-os AA elemet a csengő hátulján lévő elemtartóba. Csengéshangot fog hallani.

1. Nyomja meg a gomb elemtartó rekeszében található B gombot 60 má- sodpercen belül – a csengő LED-jelzése és a gomb felvillan, és hangjelzés hallható. Ez a művelet törli a készülék párosítási memóriáját.

2. Szerelje össze a gombot.

Dallam kiválasztása

A dallamot bármikor meg lehet változtatni. A csengő és a gomb párosítására nincs hatással a dallam módosítása.

1. Vegye le a nyomógomb hátsó burkolatát úgy, hogy a ház oldalán levő lyukon benyúlva kicsavarozza a csavart egy csavarhúzó segítségével.
2. Nyomja meg többször egymás után a gomb nyomtatott áramkörén lévő B gombot. Minden megnyomáskor egy újabb dallam fog elindulni.

Az utoljára lejátszott hang automatikusan beállításra kerül.

1. Minden párosított gombhoz különböző dallamot állíthat be, így egyszerűbben azonosíthatja, hogy melyik gombot nyomták meg a csengetéshez (egy csengőhöz legfeljebb 8 gombot párosíthat).
2. Szerelje össze a gombot.

A csengő (jeladó) gombjának felszerelése

A csengőgomb (jeladó) faburkolatra vagy téglafalra gond nélkül rögzíthető. Közvetlenül fémfelületre vagy fémtárgyakra, mint például fémvázat tartalmazó műanyag ajtó- vagy ablakkeretre azonban nem rögzíthető. Ilyen esetben az adókészülék nem fog megfelelően működni.

1. Először párosítsa a csengőgombot és a csengőt.
2. A felszerelés előtt ellenőrizze a berendezés megbízható működését a kiválasztott helyen.
3. Vegye le a nyomógomb hátsó burkolatát úgy, hogy a ház oldalán levő lyukon benyúlva kicsavarozza a csavart egy csavarhúzó segítségével.
4. A kétoldalú ragasztószalaggal (mellékelt tartozék) vagy két csavarral rögzítse a nyomógomb hátlapját a falra. Bár a nyomógomb vízálló, érdemes olyan helyet (pl. egy bemélyedést) választani számára, amely nincs kitéve az időjárásnak.
5. Szerelje össze a gombot.
6. Nyomja meg a gombot a csengő megszólaltatásához. Ekkor a gombon levő LED kigyullad, jelezve, hogy a gomb rádiójelet küldött a csengőnek. A csengő pedig lejátssza a kiválasztott dallamot.
7. Ha a nyomógombon levő kék színű LED nem gyullad ki, az elem lemerült, tehát ki kell cserélni. A nyomógombhoz való elemet egy év üzemidőre tervezték. Ez az időtartam a használat gyakoriságától és körülményeitől is függ.

Használat és karbantartás

A vezeték nélküli digitális csengő érzékeny elektronikus készülék. Ezért fontos az alábbi utasítások betartása:

• Rendszeresen ellenőrizze a nyomógomb működését, és cseréljen elemet, ha szükséges. Kizárólag jó minőségű, a megadott paramétereknek megfelelő alkálielemeket használjon.
• Ha a csengőt hosszabb ideig nem használja, vegye ki az elemet a nyomógombból.
• Védje a csengőt a túlzott rázkódástól és ütődésektől.
• Védje a csengőt a túlzott hőtől, a közvetlen napfénytől és a nedvességtől.
• Tisztításhoz használjon egy enyhén nedves törlőkendőt egy kevés mosószerrel; ne használjon agresszív tisztítószereket vagy oldószereket.
• A készüléket testi, érzékszervi vagy szellemi fogyatékkal élők, illetve tapasztalat vagy ismeretek hiányában hozzá nem értő személyek (beleértve a gyermekeket) kizárólag a biztonságukért felelős személy felügyelete vagy használatra vonatkozó útmutatásai mellett használ-

hatják. A gyermekek csak felügyelet mellett tartózkodhatnak a készülék közelében, és nem használhatják azt játékszerként.

Az elektromos készülékeket ne dobja a vegyes háztartási hulladék közé, használja a szelektív hulladékgyűjtő helyeket. A gyűjtőhelyekre vonatkozó aktuális információkért forduljon a helyi hivatalokhoz. Ha az elektromos készülékek a hulladéktárolókba kerülnek, veszélyes anyagok szivároghatnak a talajvízbe, melyek így bejuthatnak a táplálékláncba és veszélyeztethetik az Ön egészségét és kényelmét.

EMOS spol. s r. o. igazolja, hogy a P5760T típusú rádióberendezés megfelel a 2014/53/EU irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: http://www.emos.eu/download.
