INSTRUKCJA OBSŁUGI P5760T Emos

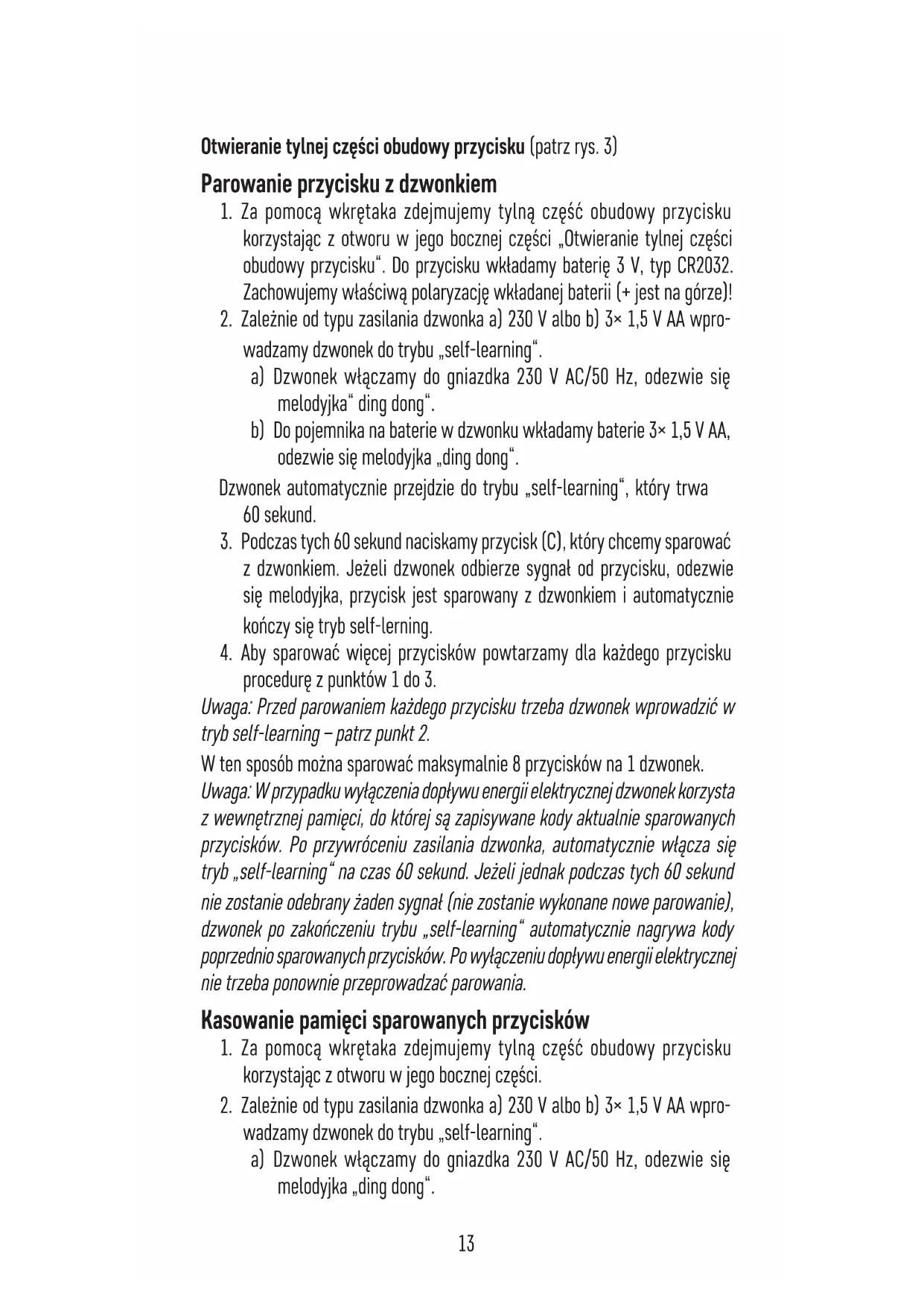

1. Za pomocą wkrętaka zdejmujemy tylną część obudowy przycisku

korzystając z otworu w jego bocznej części „Otwieranie tylnej części obudowy przycisku“. Do przycisku wkładamy baterię 3 V, typ CR2032. Zachowujemy właściwą polaryzację wkładanej baterii (+ jest na górze)!

2. Zależnie od typu zasilania dzwonka a) 230 V albo b) 3× 1,5 V AA wpro-

wadzamy dzwonek do trybu „self-learning“. a) Dzwonek włączamy do gniazdka 230 V AC/50 Hz, odezwie się melodyjka“ ding dong“. b) Do pojemnika na baterie w dzwonku wkładamy baterie 3× 1,5 V AA, odezwie się melodyjka „ding dong“. Dzwonek automatycznie przejdzie do trybu „self-learning“, który trwa 60 sekund.

3. Podczas tych 60 sekund naciskamy przycisk (C), który chcemy sparować

z dzwonkiem. Jeżeli dzwonek odbierze sygnał od przycisku, odezwie się melodyjka, przycisk jest sparowany z dzwonkiem i automatycznie kończy się tryb self-lerning.

4. Aby sparować więcej przycisków powtarzamy dla każdego przycisku

procedurę z punktów 1 do 3. Uwaga: Przed parowaniem każdego przycisku trzeba dzwonek wprowadzić w tryb self-learning – patrz punkt 2. W ten sposób można sparować maksymalnie 8 przycisków na 1 dzwonek. Uwaga: W przypadku wyłączenia dopływu energii elektrycznej dzwonek korzysta z wewnętrznej pamięci, do której są zapisywane kody aktualnie sparowanych przycisków. Po przywróceniu zasilania dzwonka, automatycznie włącza się tryb „self-learning“ na czas 60 sekund. Jeżeli jednak podczas tych 60 sekund nie zostanie odebrany żaden sygnał (nie zostanie wykonane nowe parowanie), dzwonek po zakończeniu trybu „self-learning“ automatycznie nagrywa kody poprzednio sparowanych przycisków. Po wyłączeniu dopływu energii elektrycznej nie trzeba ponownie przeprowadzać parowania. Kasowanie pamięci sparowanych przycisków

1. Za pomocą wkrętaka zdejmujemy tylną część obudowy przycisku

korzystając z otworu w jego bocznej części.

2. Zależnie od typu zasilania dzwonka a) 230 V albo b) 3× 1,5 V AA wpro-

wadzamy dzwonek do trybu „self-learning“. a) Dzwonek włączamy do gniazdka 230 V AC/50 Hz, odezwie się melodyjka „ding dong“.14 b) Do pojemnika na baterie w dzwonku wkładamy baterie 3× 1,5 V AA, odezwie się melodyjka „ding dong“.

3. W czasie do 60 sekund naciskamy przycisk B w pojemniku na baterie

w przycisku, miga dioda sygnalizacyjna LED w przycisku i w dzwonku, odezwie się melodyjka. Pamięć WSZYSTKICH sparowanych przycisków zostanie skasowana.

4. Przycisk montujemy z powrotem.

Wybór odtwarzanej melodyjki Zmiana odtwarzanej melodyjki może być dokonana w dowolnej chwili. Sparowa- nie przycisku z dzwonkiem nie jest zależne od zmiany melodyjki.

1. Za pomocą wkrętaka i korzystając z otworu w bocznej części przycisku

usuwamy tylną część obudowy.

2. Na płytce drukowanej przycisku naciskamy kolejno przycisk B, po każdym

naciśnięciu przycisku odtwarzana jest inna melodyjka. Automatycznie zostanie ustawiona ostatnia odtwarzana melodyjka.

3. Na każdym sparowanym przycisku można ustawić inną melodyjkę dla

ułatwienia identykacji miejsca, w którym umieszczony jest przycisk (z każdym dzwonkiem można sparować maks. 8 przycisków).

4. Przycisk montujemy z powrotem.

Instalacja przycisku dzwonka (nadajnika) Przycisk dzwonkowy (nadajnik) można umieścić na drewnie albo na ścianie ceglanej. Nigdy nie umieszczamy przycisku bezpośrednio na przedmiotach metalowych albo materiałach, które zawierają metal, na przykład na konstrukcji drzwi i okien wykonanych z tworzywa sztucznego, które wewnątrz zawierają metalową ramę. W takich warunkach nadajnik może nie działać poprawnie.

1. Najpierw wykonujemy sparowanie przycisku z dzwonkiem.

2. Przed montażem sprawdzamy, czy w wybranym miejscu ten zestaw

będzie niezawodnie działać.

3. Za pomocą wkrętaka i korzystając z otworu w bocznej części przycisku

usuwamy tylną część obudowy.

4. Tylną część obudowy przymocowujemy do ściany dwustronną taśmą

klejącą (z kompletu) albo dwoma wkrętami. Chociaż przycisk jest odporny na wpływ warunków atmosferycznych, to jednak dobrze jest go umieścić tak, aby był osłonięty i chroniony, na przykład w odpowiedniej wnęce.

5. Przycisk montujemy z powrotem.

6. Naciskając przycisk uruchamiamy dzwonienie. Towarzyszy temu świece-

nie diody sygnalizacyjnej LED, która wskazuje, że przycisk nadał sygnał radiowy. Dzwonek odtwarza wybraną melodyjkę.15

7. Jeżeli niebieska dioda LED w przycisku nie zaświeci się, to oznacza,

że bateria jest rozładowana i trzeba ją wymienić. Bateria w przycisku wytrzymuje przeciętnie jeden rok pracy. Ten czas jest zależny od intensywności i warunków użytkowania. Konserwacja i czyszczenie Bezprzewodowy cyfrowy dzwonek domowy jest delikatnym urządzeniem elektro- nicznym i dlatego należy w stosunku do niego przestrzegać następujących zasad:

• Co pewien czas trzeba sprawdzić działanie dzwonka i na czas wymieniać baterie. Stosuje się wyłącznie wysokiej jakości baterie alkaliczne o zalecanych parametrach.

• Jeżeli dzwonek nie będzie używany przez dłuższy czas, to należy wyjąć baterie z przycisku dzwonkowego.

• Nie należy narażać przycisku i dzwonka na nadmierne wstrząsy i uderzenia.

• Nie należy narażać przycisku i dzwonka na nadmierną temperaturę i bezpośrednie działania promieniowania słonecznego albo wilgoci.

• Do czyszczenia stosujemy delikatną, lekko zwilżoną ściereczkę z odrobiną płynu do mycia, nie korzystamy z agresywnych środków do czyszczenia albo z rozpuszczalników.

• To urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci), którym brak predyspozycji zycznych, umysłowych albo men- talnych oraz brak wiedzy albo doświadczenia uniemożliwia bezpieczne korzystanie z tego wyrobu, jeżeli nie jest nad nimi sprawowany nadzór albo, jeżeli nie zostały poinstruowane, co do zasad korzystania z tego produktu przez osobę, która jest odpowiedzialna za ich bezpieczeństwo. Konieczne jest zapewnienie takiej opieki nad dziećmi, żeby nie mogły się bawić tym wyrobem. Zgodnie z przepisami Ustawy o ZSEiE zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, chcąc pozbyć się sprzętu elektro- nicznego i elektrycznego, jest zobowiązany do oddania go do punktu zbierania zużytego sprzętu. W sprzęcie nie znajdują się składniki niebezpieczne, które mają szczególnie negatywny wpływ na środowisko i zdrowie ludzi. EMOS spol. s r. o. niniejszym oświadcza, że typ urządzenia radiowego P5760T jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostęp- ny pod następującym adresem internetowym: http://www.emos.eu/download.16 HU | Tartalék nyomógomb P5760, P5763 és P5763R típusú vezeték nélküli csengőkhöz használható. Jellemzők Hatótávolság: akár 120 m nyílt terepen (beépített területen ennek egyötödére csökkenhet) Gomb: vízálló; IP44-es ház A csengő párosítása a gombokkal: „tanuló” funkció Dallamok száma: 16 dallam – akár 8 nyomógombot is használhat, és mindegyikhez külön dallam rendelhető Csengőgomb tápellátása: 1 db 3 V-os elem (CR2032 típusú) A csomag tartalma: kétoldalú ragasztószalag, 2 db csavar Gombok ismertetése: Elemtartó rekesz (lásd az 1. ábrát) Elölnézet (lásd az 2. ábrát) A – elem B – a dallam módosítására, illetve a párosított gombok memóriájának törlésére szolgáló gomb C – csengőgomb/LED A gomb hátsó rekeszének nyitása (lásd az 3. ábrát) A csengőgomb és a csengő párosítása
