MANUALE UTENTE P5760T Emos

1. Rimuovere il retro del coperchio del pulsante attraverso il foro sul anco

utilizzando un cacciavite cfr.“Apertura del coperchio posteriore del pul- sante”. Inserire nel pulsante una batteria da 3 V, tipo CR2032. Assicurarsi che la polarità della batteria inserita sia corretta (+ la polarità in alto)!53

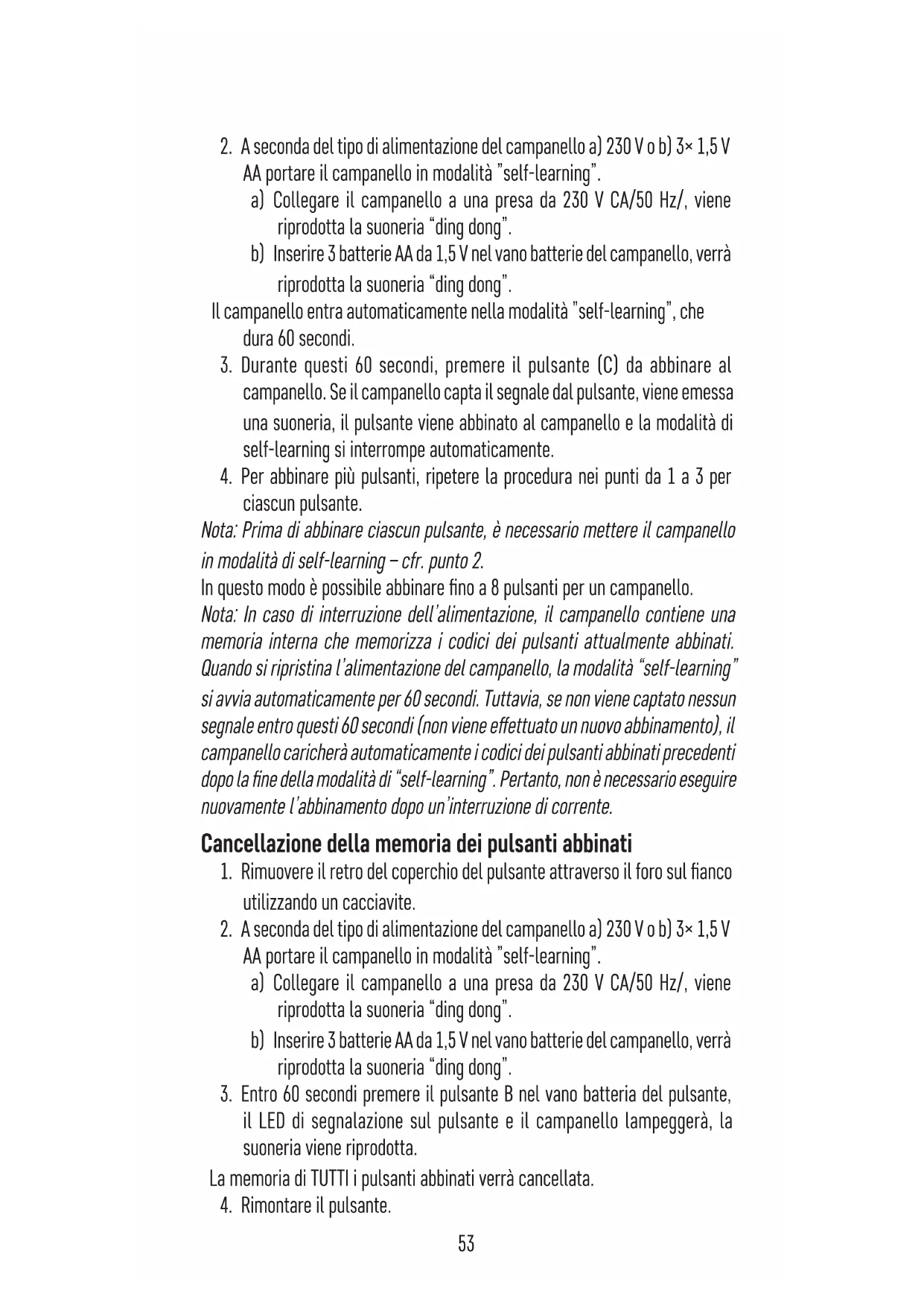

2. A seconda del tipo di alimentazione del campanello a) 230 V o b) 3× 1,5 V

AA portare il campanello in modalità ”self-learning”. a) Collegare il campanello a una presa da 230 V CA/50 Hz/, viene riprodotta la suoneria “ding dong”. b) Inserire 3 batterie AA da 1,5 V nel vano batterie del campanello, verrà riprodotta la suoneria “ding dong”. Il campanello entra automaticamente nella modalità ”self-learning”, che dura 60 secondi.

3. Durante questi 60 secondi, premere il pulsante (C) da abbinare al

campanello. Se il campanello capta il segnale dal pulsante, viene emessa una suoneria, il pulsante viene abbinato al campanello e la modalità di self-learning si interrompe automaticamente.

4. Per abbinare più pulsanti, ripetere la procedura nei punti da 1 a 3 per

ciascun pulsante. Nota: Prima di abbinare ciascun pulsante, è necessario mettere il campanello in modalità di self-learning – cfr. punto 2. In questo modo è possibile abbinare no a 8 pulsanti per un campanello. Nota: In caso di interruzione dell’alimentazione, il campanello contiene una memoria interna che memorizza i codici dei pulsanti attualmente abbinati. Quando si ripristina l’alimentazione del campanello, la modalità “self-learning” si avvia automaticamente per 60 secondi. Tuttavia, se non viene captato nessun segnale entro questi 60 secondi (non viene eettuato un nuovo abbinamento), il campanello caricherà automaticamente i codici dei pulsanti abbinati precedenti dopo la ne della modalità di “self-learning”. Pertanto, non è necessario eseguire nuovamente l’abbinamento dopo un’interruzione di corrente. Cancellazione della memoria dei pulsanti abbinati

1. Rimuovere il retro del coperchio del pulsante attraverso il foro sul anco

utilizzando un cacciavite.

2. A seconda del tipo di alimentazione del campanello a) 230 V o b) 3× 1,5 V

AA portare il campanello in modalità ”self-learning”. a) Collegare il campanello a una presa da 230 V CA/50 Hz/, viene riprodotta la suoneria “ding dong”. b) Inserire 3 batterie AA da 1,5 V nel vano batterie del campanello, verrà riprodotta la suoneria “ding dong”.

3. Entro 60 secondi premere il pulsante B nel vano batteria del pulsante,

il LED di segnalazione sul pulsante e il campanello lampeggerà, la suoneria viene riprodotta. La memoria di TUTTI i pulsanti abbinati verrà cancellata.

4. Rimontare il pulsante.54

Selezione della suoneria La modica della suoneria può essere eseguita in qualsiasi momento. La modica della suoneria non inuenza l’abbinamento del pulsante al campanello.

1. Rimuovere il retro del coperchio attraverso il foro sul anco del pulsante

utilizzando un cacciavite.

2. Sul circuito stampato del pulsante, premere ripetutamente il pulsante B,

ad ogni pressione verrà riprodotta una suoneria diversa. L’ultima suoneria riprodotta viene impostata automaticamente.

3. È possibile impostare una suoneria diversa su ogni pulsante abbinato per

identicare più facilmente dove si trova il pulsante (si possono abbinare no a max. 8 pulsanti per un campanello).

4. Rimontare il pulsante.

Installazione del pulsante del campanello (trasmettitore) È possibile posizionare il pulsante del campanello (trasmettitore) su pareti in legno o mattoni. Non collocare il pulsante direttamente su oggetti metallici o su materiali che contengono metallo, quali ad esempio le strutture in plastica di porte e nestre che contengono un telaio metallico. Il trasmettitore potrebbe non funzionare correttamente.

1. Per prima cosa, abbinare il pulsante al campanello.

2. Prima dell’installazione, vericare che il set funzioni in modo corretto

nella posizione scelta.

3. Rimuovere il retro del coperchio attraverso il foro sul anco del pulsante

utilizzando un cacciavite.

4. Fissare il retro del coperchio alla parete con nastro biadesivo (in dotazione)

o due viti. Pur essendo resistente alle intemperie, collocare il pulsante in un luogo protetto, ad esempio in una nicchia.

5. Rimontare il pulsante.

6. Premere il pulsante del campanello per suonare. La pressione del

pulsante è accompagnata da un LED rosso di segnalazione che indica che il pulsante ha inviato un segnale radio. Il campanello riprodurrà la suoneria selezionata.

7. Se la luce blu led sul pulsante non si accende, la batteria è debole e

deve essere sostituita. La batteria del pulsante assicura un anno di funzionamento. La durata può variare, a seconda dell’intensità e delle condizioni di utilizzo. Cura e manutenzione Il campanello di casa digitale senza li è un dispositivo elettronico sensibile, osservare quindi le seguenti precauzioni:55

• Di tanto in tanto controllare il funzionamento del pulsante del campanello e sostituire tempestivamente la batteria. Utilizzare batterie alcaline di buona qualità con i parametri prescritti.

• Se non si utilizza il campanello per molto tempo, rimuovere la batteria dal pulsante del campanello.

• Non esporre il pulsante e il campanello a urti e colpi eccessivi.

• Non esporre il pulsante e il campanello a temperature eccessive, alla luce diretta del sole o all’umidità.

• Per la pulizia, utilizzare un panno leggermente umido con un po’ di detergente, non utilizzare detergenti aggressivi o solventi.

• Questo apparecchio non è destinato all’uso da parte di persone (compresi i bambini) le cui incapacità siche, sensoriali o mentali o la cui mancanza di esperienza o di conoscenze impediscono loro di utilizzare l’apparecchio in modo sicuro, a meno che non siano sorvegliate o istruite sull’uso di questo apparecchio da una persona responsabile della loro sicurezza. È necessario tenere d’occhio i bambini per assicurarsi che non giochino con l’apparecchio. Non smaltire con i riuti domestici. Utilizza punti di raccolta speciali per i riuti dierenziati. Contatta le autorit à locali per informazioni sui punti di raccolta. Se i dispositivi elettronici dovessero essere smaltiti in discarica, le sostanze pericolose potrebbero raggiungere le acque sotterranee e, di conseguenza, la catena alimentare, dove potrebbe inuire sulla salute umana. Con la presente, EMOS spol. s r. o. dichiara che l‘apparecchiatura radio tipo P5760T è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo internet: http://www.emos.eu/download. ES | Interruptor de recambio Diseñado para el timbre inalámbrico tipo P5760, P5763, P5763R. Especicaciones Alcance de la emisión: hasta 120 m en espacio libre (en espacios edicados puede disminuir hasta una quinta parte) Interruptor: resistente al agua; protección IP44 Vinculación del timbre con los interruptores: función “self-learning” Número de tonos: 16 tonos – seleccionando diferentes tonos puede diferen- ciar hasta 8 interruptores Alimentación del interruptor: pila 1× 3 V (tipo CR2032) Incluido en la entrega: cinta de doble cara, tornillos 2 uds56 Descripción del interruptor: Compartimento para las pilas (ver gura 1) Lado frontal (ver gura 2) A – pila B – botón para cambiar el tono/borrar la memoria de los interruptores vinculados C – botón de llamada del timbre/diodo LED Como abrir la tapa trasera del interruptor (ver gura 3) Vinculación del interruptor con el timbre
