P5760T - дверні дзвінки Emos - Безкоштовний посібник користувача

Тип продукту	Бездротовий дзвінок
Марка	Emos
Модель	P5760T
Категорія	Кнопка для бездротового дзвінка
Дальність сигналу	До 120 м на відкритому просторі (приблизно 20 % в будівлі)
Ступінь захисту	IP44 (водонепроникний)
Кількість мелодій	16 регульованих мелодій
Максимальна кількість кнопок для підключення	8 кнопок на дзвінок
Живлення кнопки	1 батарейка CR2032 (3 В)
Живлення дзвінка	230 В змінного струму / 50 Гц або 3 батарейки AAA (1,5 В)
Вміст упаковки	Кнопка, двосторонній скотч, 2 гвинти
Спарювання	Режим «самонавчання» (60 секунд)
Пам'ять при відключенні електроенергії	Так, зберігає коди спарених кнопок
Використання	Натисніть кнопку, щоб зателефонувати; червоний світлодіод підтверджує відправку
Догляд та чищення	Чистити м'якою вологою тканиною з невеликою кількістю мила
Безпека	Не використовувати особами з обмеженими можливостями без нагляду
Утилізація	Не викидати разом із побутовим сміттям; здати в пункт збору
Розміри (кнопка)	Приблизно 6 x 3 x 2 см (приблизно)
Вага (кнопка)	Приблизно 30 г (приблизно)

Часті запитання - P5760T Emos

Як спарувати кнопку з дзвінком?

Увімкніть дзвінок (230 В) або вставте батарейки (AAA). Протягом 60 секунд натисніть кнопку на дзвінку (C). Мелодія зазвучить, підтверджуючи спарювання.

Як змінити мелодію дзвінка?

Відкрийте кнопку, натискайте кілька разів кнопку B (розташовану у відсіку для батарейок), поки не почуєте бажану мелодію. Остання почута мелодія зберігається.

Як очистити пам'ять спарених кнопок?

Увімкніть дзвінок у режим спарювання (підключення до мережі або батарейки). Протягом 60 секунд натисніть кнопку B на кнопці. Світлодіод блимає, лунає мелодія: всі кнопки видалено.

Яку батарейку використовувати для кнопки?

Використовуйте літієву батарейку CR2032 на 3 В. Дотримуйтесь полярності: позитивний (+) полюс вгору.

Чи є кнопка водонепроникною?

Так, вона має ступінь захисту IP44, але рекомендується встановлювати її в захищеному місці (наприклад, ніша).

Яка дальність сигналу?

До 120 метрів на відкритому повітрі. У будівлі може знижуватися до приблизно 20 % (близько 24 м).

Скільки кнопок можна спарувати?

До 8 кнопок на дзвінок. Кожна кнопка може мати різну мелодію.

Що станеться при відключенні електроенергії?

Дзвінок зберігає в пам'яті коди спарених кнопок. При відновленні живлення він знову переходить у режим спарювання на 60 секунд; якщо жодна нова кнопка не спарується, він завантажує попередні коди.

Як чистити кнопку?

Використовуйте м'яку вологу тканину з невеликою кількістю мила. Не використовуйте агресивні засоби або розчинники.

Що робити, якщо кнопка не працює?

Перевірте батарейку: якщо світлодіод не світиться при натисканні, замініть її на нову. Переконайтеся, що кнопка не встановлена на металевій поверхні, яка може заважати сигналу.

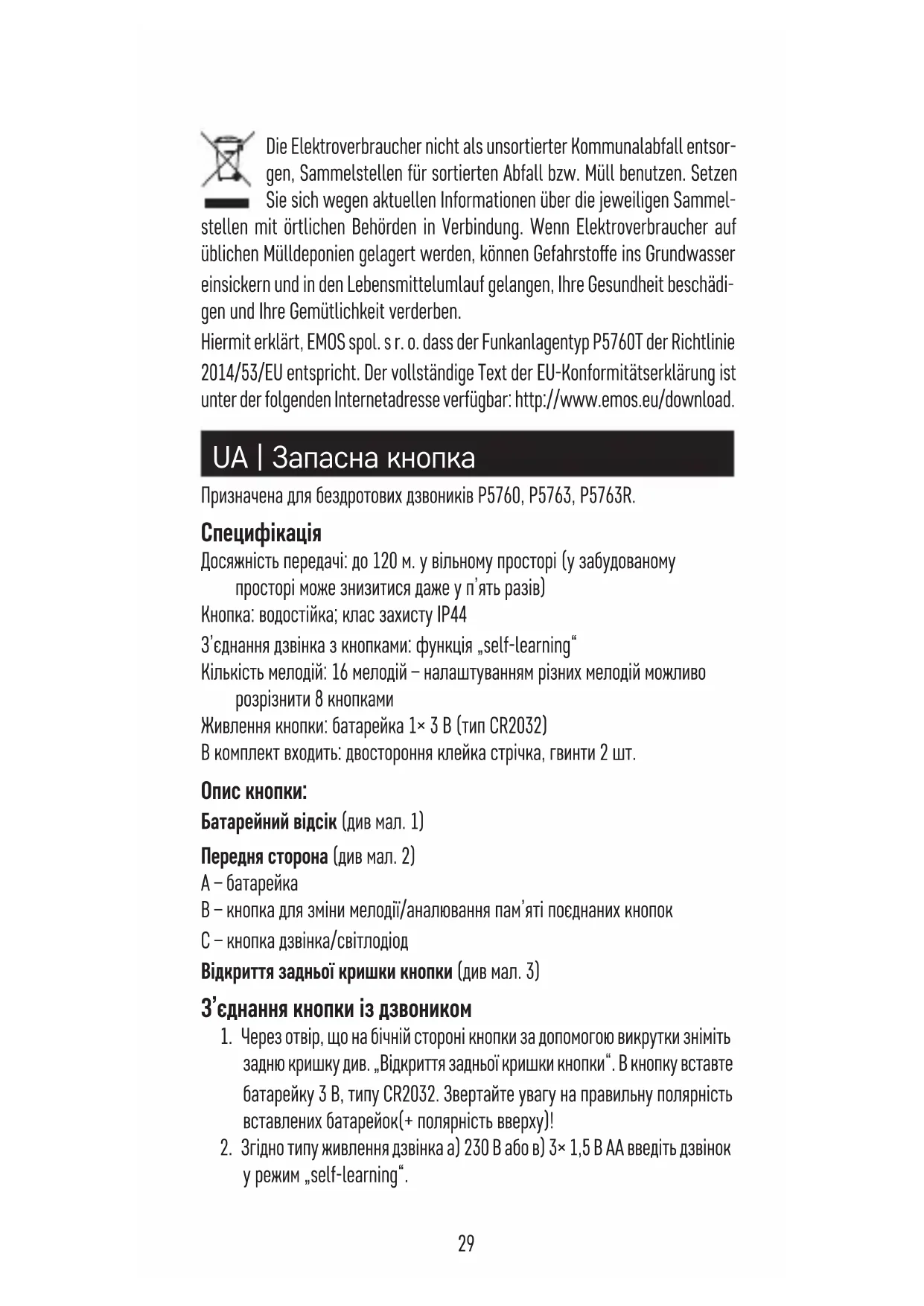

ПОСІБНИК КОРИСТУВАЧА P5760T Emos

Призначена для бездротових дзвоників P5760, P5763, P5763R.

Специфікація

Досяжність передачі: до 120 м. у вільному просторі (у забудованому просторі може знизитися даже у п'ять разів)

Кнопка: водостійка; клас захисту IP44

З'єднання дзвінка з кнопками: функція „self-learning“

Кількість мелодій: 16 мелодій – налаштуванням різних мелодій можливо розрізнити 8 кнопками

Живлення кнопки: батарейка 1×3 В (тип CR2032)

В комплект входить: двостороння клейка стрічка, гвинти 2 шт.

Опис кнопки:

Батарейний відсік (див мал. 1)

В – кнопка для зміни мелодії/аналювання пам'яті поєднаних кнопок

С – кнопка дзвінка/світлодіод

Відкриття задньої кришки кнопки (див мал. 3)

З'єднання кнопки із дзвоником

1. Через отвір, що на бічній стороні кнопки за допомогою викрутки зніміть задню кришку див. „Відкриття задньої кришки кнопки“. В кнопку вставте батарейку 3 В, типу CR2032. Звертайте увагу на правильну полярність вставлених батарейок(+ полярність вверху)!

2. Згідно типу живлення дзвінка а) 230 В або в) 3× 1,5 В АА введіть дзвінок у режим „self-learning“.

a) Вставте дзвінок у розетку 230 В АС/50 Гц/, зазвучить мелодія „ding dong“.
b) У батарейний відсік дзвінка вставте батарейки 3× 1,5 В АА, зазвучить мелодія „ding dong“.

Дзвінок автоматично перейде у режим „self-learning“, котрий триває 60 секунд.

1. Протягом цих 60 секунд натисніть кнопку (С), яку бажаєте з'єднати із дзвінком. Якщо дзвінок отримає сигнал від кнопки, зазвучить мелодія, кнопка є з'єднана з дзвінком і автоматично закінчиться режим self-learning.
2. Для з'єднання більшої кількості кнопок, для кожної з них повторіть кроки вказані у п. 1-3.

Примітка. Перш ніж з єднувати кожну кнопку, дзвінок потрібно ввести в режим self-learning – див. пункт 2.

Таким чином, ви можете з'єднати до 8 кнопок на 1 дзвінок.

Примітка: У випадку відключення електромережі, у дзвінку знаходиться внутрішня пам'ять, в якій зберігаються коди актуально з єєднаних кнопок. Коли дзвінок знову підключений, автоматично ввімкнеться режим „self-learning“, на період 60-ти секунд. Однак, якщо протягом цих 60-ти секунд не буде отримано жодного сигналу (нове з'єднання не проводиться), дзвінок після завершення режиму „self-learning“, автоматично записує коди попередніх з'єднаних кнопок. Тому, після відключення електроенергії, не потрібно знову проводити з'єднання.

Анулювання пам'яті спорлучених кнопок

1. Зніміть задню кришку кнопки отвором на бічній стороні, за допомогою викрутки.
2. Згідно типу з'єднання дзвінка а) 230 В або в) 3× 1,5 В АА введіть дзвінок в режим „self-learning“.

a) Вставте дзвінок у розетку 230 В змінного струму/50 Гц/, зазвучить мелодія „ding dong“.
b) У батарейний відсік дзвоника вставте батарейки 3× 1,5 В АА, зазвучить мелодія „ding dong“.

1. До цих 60 секунд натисніть кнопку В, у батарейному відсіку кнопки, сігналізаційний світлодіод на кнопці і дзвінку мигне, зазвучить мелодія.

Пам'ять ВСІХ з'єднаних кнопок буде анулювана.

1. Кнопку знову складіть.

Вибір бажаної мелодії

Змінити мелодію можливо в будь-який час. Поєднання кнопки із дзвінком не має впливу.

1. Зніміть кришку через отвір на бічній стороні кнопки за допомогою викрутки.
2. На друкованій платі кнопки повторно натисніть кнопку В, після кожного натискання прозвучить інша мелодія. Автоматично налаштується остання заграна мелодія.
3. На кожній сполученій кнопці можна налаштувати іншу мелодію, щоб полегшити ідентифікацію місця розташування кнопки (з одним дзвінком можна з, єднати макс. 8 кнопок).
4. Кнопку знову складіть.

Установна дзвінка (передавача)

Кнопка дзвінка (передавача) може бути розміщена на дерев'яних або цегляних стінах. Ніколи не поміщайте кнопку безпосередньо на металеві предмети або матеріали які вміщають метал, напр. на пластмасовій конструкції вікон та дверей, які мають металевий каркас. Передавач може не працювати належним чином.

1. Спочатку з, єднайте кнопку із дзвінком.
2. Перед встановленням перевірте, чи комплект буде надійно працювати у вибраному вами місці.
3. Через отвір на бічній стороні кнопки, за допомогою викрутки зніміть задню частину кришки.
4. Прикріпіть задню частину кришки до стіни двосторонньою клейкою стрічкою (входить в комплект, або двома гвинтами. Хоча кнопка стійка відносно повітряним впливам, розмістіть її так, щоб вона була захищена, наприклад, у ніші.
5. Кнопку знову складіть.
6. Задзвоніть, натиснувши кнопку дзвінка. При стисканні кнопки розсвічується світлодіодний сигнал, який вказує на те, що кнопка надіслала радіосигнал. Дзвінок відтворює обрану мелодію.
7. Якщо синій світлодіод на кнопці не світиться, батарейка розряджена, її потрібно замінити. Батарейка в кнопці може служити один рік. Час може змінюватися в залежності від інтенсивності та умов використання.

Догляд та обслуговування

Бездротовий цифровий двірний дзвінок являється чутким електронним пристроєм, тому необхідно дотримуватись слідуючих правил:

• Периодично перевіряйте працездатність кнопки дзвінка та вчасно замініть батарейки. Використовуйте тількі якісні лужні батарейки призначених параметрів.
• Якщо довший час дзвінком не користуєтесь, вийміть батарейку з кнопки дзвінка.
• Кнопку та дзвінок не піддавайте надзвичайному трясінню та ударам.
• Кнопку та дзвінок не піддавайте надзвичайній температурі та прямому сонячному промінню або вологості.
• Для чищення використовуйте м'ягку, вологу ганчірку та трохи миючого засобу, не використовуйте агресивні миючі засоби або розчинники.
• Цей пристрій не призначений для користування особам (включно дітей), для котрих фізична, почуттєва чи розумова нездібність, чи не достаток досвіду та знань забороняє ним безпечно користуватися, якщо така особа не буде під доглядом, чи якщо не була проведена для неї інструктаж відносно користування споживачем відповідною особою, котра відповідає за її безпечність. Необхідно дивитися за дітьми та забезпечити, щоб з пристроєм не гралися.

Не викидуйте електричні пристрої як несортовані комунальні відходи, користуйтесь місцями збору комунальних відходів. За актуальною інформацією про місця збору звертайтесь до установ за місцем проживання. Якщо електричні присторої розміщені на місцях з відходами, то небезпечні речовини можуть проникати до підземних вод і дістатись до харчового обігу та пошкоджувати ваше здоров'я.

Цим підприємство EMOS spol. s r. o. проголошує, що тип радіообладнання P5760T відповідає Директивам 2014/53/EU. Повний текст ЄС проголошення про відповідність можна знайти на цьому сайті http://www.emos.eu/download.
