V300 - Interphone vidéo SOMFY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interphone vidéo
Marque	Somfy
Modèle	V300
Dimensions moniteur (L x h x p)	225 x 155 x 22 mm
Dimensions platine de rue (L x h x p)	76 x 148 x 45 mm
Écran	7 pouces (17 cm), résolution 800 x 480 pixels
Alimentation moniteur	Bloc secteur 100-240 V / 50-60 Hz, sortie 17 Vdc, 1.1 A
Vision nocturne	LEDs infrarouges
Caméra - Angle de vision	Horizontal 95°, Vertical 67°
Mémoire d'images	100 photos (mémoire interne)
Émetteur radio RTS	Fréquence 433,42 MHz, puissance < 10 mW, portée 200 m champ libre
Température de fonctionnement - Moniteur	-10°C à +55°C
Température de fonctionnement - Platine	-20°C à +55°C
Sorties platine	Gâche 12 V, 800 mA ; Contact sec (COM/NO)
Configuration logements	1 ou 2 logements possibles
Commande sans fil	Radio Technologie Somfy (RTS) pour portail, volet, éclairage, etc.
Fixation moniteur	Support mural
Fixation platine	Montage en saillie avec visière pare-pluie
Matériaux platine	Aluminium et plastique
Fonctions principales	Répondre, ouvrir portail, déverrouiller gâche, commander RTS, visionner/supprimer photos
Entretien et nettoyage	Chiffon sec et doux, sans solvant ; mettre hors tension avant nettoyage
Sécurité	Ne pas laisser jouer les enfants, respect de la vie privée, utilisation conforme à la loi
Garantie	2 ans à compter de la date d'achat
Contenu du kit	Moniteur, support, bloc secteur, platine, visière, vis, clé Torx, bouton 2 logements, notice

FOIRE AUX QUESTIONS - V300 SOMFY

Comment installer le Somfy V300 pour un logement ?

Fixez le support mural du moniteur, raccordez le bloc secteur et les 2 fils vers la platine de rue. Placez le commutateur à l'arrière du moniteur sur position 1 logement (repère 2). Branchez la platine et mettez sous tension. Respectez les distances maxi (100 m) et sections de fil selon le tableau (0,5 mm² jusqu'à 50 m, 1 mm² entre 50 et 100 m).

Quelle est la portée radio de la commande sans fil RTS ?

La portée radio est de 200 mètres en champ libre à la fréquence 433,42 MHz. La portée réelle dépend de l'environnement (murs, appareils électriques).

Puis-je utiliser le V300 pour deux logements distincts ?

Oui, en installant une platine avec deux boutons d'appel et une boîte de dérivation. Placez le commutateur des moniteurs sur les positions 1 et 2 pour différencier les logements. Chaque logement peut avoir un moniteur supplémentaire optionnel.

Comment ajouter un équipement Somfy RTS (volet, portail) à la commande sans fil du moniteur ?

Mettez l'équipement en mode apprentissage (appui long sur PROG de sa commande d'origine). Sur le moniteur, sélectionnez un canal libre avec le bouton SELECT puis appuyez 1 seconde sur le bouton PROG (14) à l'arrière. Vérifiez le fonctionnement.

Le V300 dispose-t-il d'une vision nocturne ?

Oui, la platine de rue est équipée de LEDs infrarouges qui permettent de voir les visiteurs dans l'obscurité.

Comment visionner et supprimer les photos des visiteurs ?

Pour visionner, faites un appui bref sur un bouton de réglage (16) pour afficher la dernière photo, puis naviguez. Pour supprimer une photo lors du visionnage, appuyez sur MENU et choisissez 'oui'. Pour tout supprimer, allez dans le menu > Suppr. tout.

Quels réglages sont disponibles sur le moniteur ?

Vous pouvez régler le volume de sonnerie, volume écoute, luminosité, contraste, couleurs, langue du menu, heure, date, et choisir parmi 16 mélodies de sonnerie.

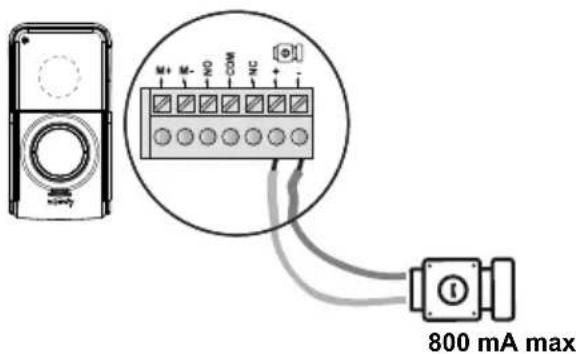

Comment raccorder une gâche électrique à la platine de rue ?

Raccordez les fils de la gâche aux bornes '+' et '-' de la platine. Respectez la polarité si indiquée. La sortie fournit 12 V, 800 mA max pendant 2 secondes.

Quelle est la température de fonctionnement du V300 ?

Le moniteur fonctionne de -10°C à +55°C, la platine de rue de -20°C à +55°C.

Comment nettoyer le visiophone ?

Utilisez un chiffon sec et doux, sans solvant. Mettez l'appareil hors tension avant tout nettoyage.

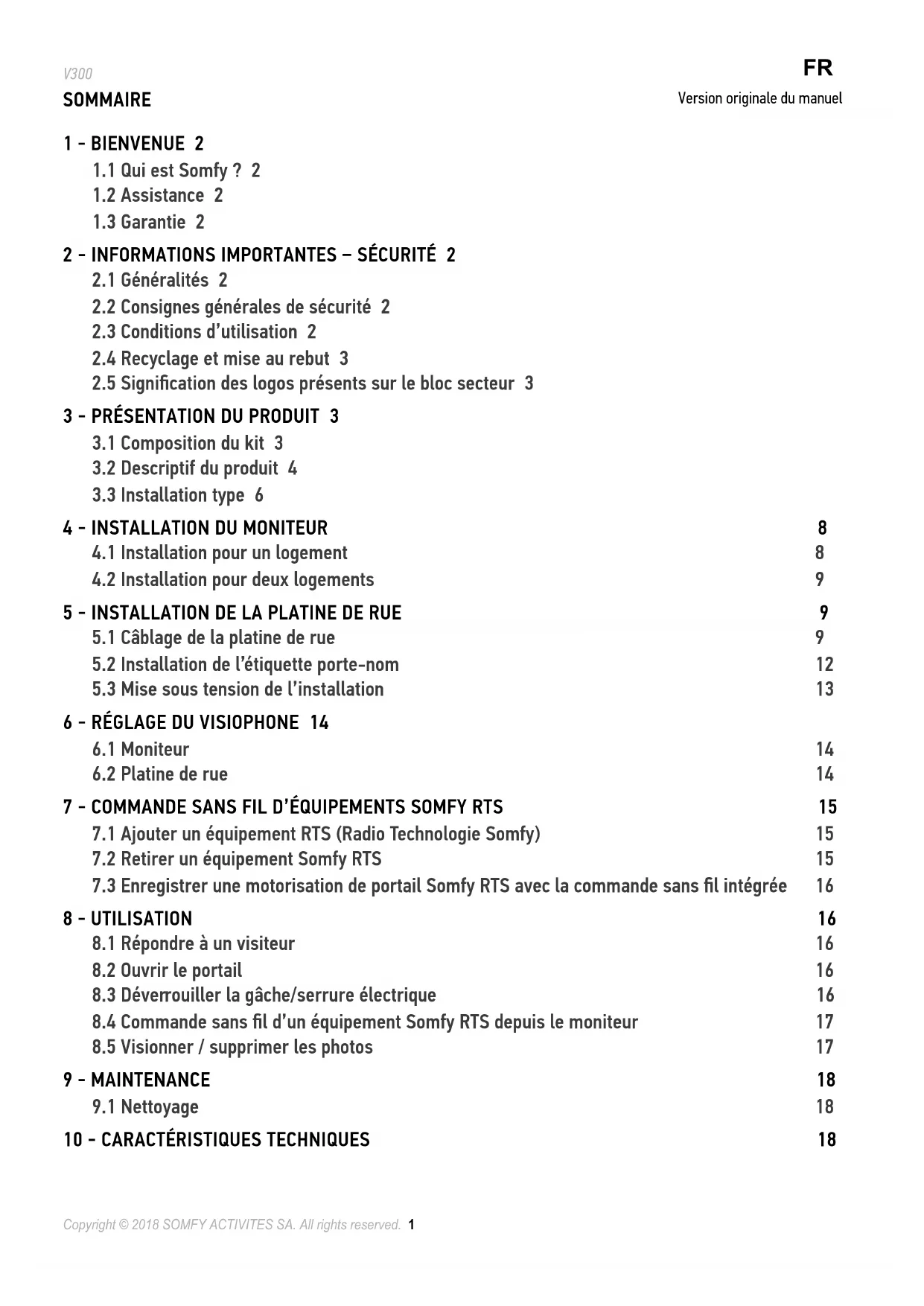

MODE D'EMPLOI V300 SOMFY

1.1 Qui est Somfy ? 2 1.2 Assistance 2 1.3 Garantie 2

2 - Informations importantes - sécurité 2

2.1 Généralités 2 2.2 Consignes générales de sécurité 2 2.3 Conditions d'utilisation 2 2.4 Recyclage et mise au rebut 3 2.5 Signification des logos présents sur le bloc secteur 3

3 - Présentation du produit 3

3.1 Composition du kit 3 3.2 Descriptif du produit 4 3.3 Installation type 6

4 - Installation du moniteur 8

4.1 Installation pour un logement 8 4.2 Installation pour deux logements 9

5 - Installation de la platine de rue 9

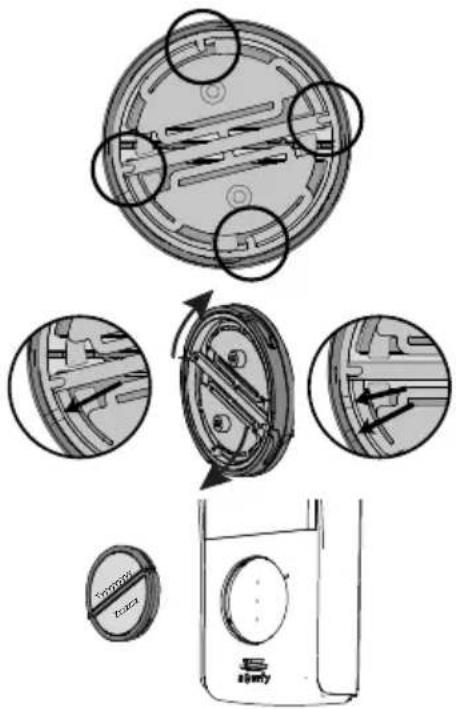

5.1 Câblage de la platine de rue 9 5.2 Installation de l'étiquette porte-nom 12 5.3 Mise sous tension de l'installation 13

6 - Réglage du visiophone 14

6.1 Moniteur 14 6.2 Platine de rue 14

7 - Commande sans FIL d'équipements SOMFY RTS 15

7.1 Ajouter un équipement RTS (Radio Technologie Somfy) 15 7.2 Retirer un équipement Somfy RTS 15 7.3 Enregistrer une motorisation de portail Somfy RTS avec la commande sans fil intégrée 16

8 - UTILISATION 16

8.1 Répondre à un visiteur 16 8.2 Ouvrir le portail 16 8.3 Déverrouiller la gâche/serrure électrique 16 8.4 Commande sans fil d'un équipement Somfy RTS depuis le moniteur 17 8.5 Visionner / supprimer les photos 17

9 - MAINTENANCE 18

9.1 Nettoyage 18

10 - Caractéristiques techniques 18

Nous vous remercions d'avoir choisi un produit Somfy.

1.1 Qui est somfy?

Somfy développe, produit et commercialise des moteurs et automatismes pour les équipements de la maison. Motorisations pour portails, portes de garage ou volets roulants, systèmes d'alarme, commandes d'éclairage, thermostats de chauffage, tous les produits Somfy répondent à vos attentes de sécurité, confort et économie d'énergie.

Chez Somfy, la recherche de la qualité est un processus d'amélioration permanent. C'est sur la fiabilité de ses produits que s'est construite la renommée de Somfy, synonyme d'innovation et de maîtrise technologique dans le monde entier.

1.2 Assistance

Bien vous connaître, vous écouter, répondre à vos besoins, telle est l'approche de Somfy.

Pour tout renseignement concernant le choix, l'achat ou l'installation de produits Somfy, vous pouvez demander conseil à votre revendeur ou prendre contact directement avec un conseiller Somfy qui vous guidera dans votre démarche.

Internet : www. somfy. fr

1.3 Garantie

Ce produit est garanti 2 ans à compter de sa date d'achat.

2.1 Généralités

Lire attentivement cette notice d'installation et les consignes de sécurité avant de commencer l'installation de ce produit Somfy.

Suivre précisément chacune des instructions données et conserver cette notice aussi longtemps que le produit.

Avant toute installation, vérifier la compatibilité de ce produit Somfy avec les équipements et accessoires associés.

Cette notice décrit l'installation et l'utilisation de ce produit.

Toute installation ou utilisation hors du domaine d'application défini par Somfy est non conforme. Elle entraînerait, comme tout irrespect des instructions figurant dans cette notice, l'exclusion de la responsabilité et de la garantie Somfy.

Somfy ne peut être tenu responsable des changements de normes et standards intervenus après la publication de cette notice.

Par la présente Somfy déclare que le produit est conforme aux exigences de la Directive 2014/53/UE. Le texte complet de déclaration de conformité est mis à disposition à l'adresse Internet www. somfy. com/ce

Images non contractuelles.

2.2 Consignes générales de sécurité

Ne pas laisser les enfants jouer avec le point de commande.

Ne jamais tremper le point de commande dans un liquide.

Ce produit n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de ce produit.

2.3 Conditions d'utilisation

La portée radio est limitée par les normes de régulation des appareils radio.

La portée radio dépend fortement de l'environnement d'usage : perturbations possibles par gros appareillage électrique à proximité de l'installation, type de matériau utilisé dans les murs et cloisons du site.

L'utilisation d'appareils radio (par exemple un casque radio hi-fi) utilisant la même radio fréquence peut réduire les performances du produit.

La caméra de ce visiophone a pour fonction d'identifier un visiteur, en aucun cas elle ne doit être utilisée pour surveiller la rue.

Cette installation doit être utilisée conformément à la loi informatique et libertés.

Toute utilisation de ces produits en dehors d'un cadre strictement personnel est soumise à des obligations légales d'utilisation, notamment en application de la loi n°78-17 du 6 janvier 1978, sur lesquelles il appartient à l'acheteur de se renseigner auprès de la CNIL, et est soumise à l'obtention d'autorisations administratives préalables.

L'acheteur est susceptible d'engager sa responsabilité civile et pénale en cas d'utilisation détournée du dispositif dans le but de porter atteinte à l'intimité de la vie privée ou à l'image de tiers; Somfy ne pourra en aucun cas être tenue responsable à raison d'une utilisation du visiophone en contravention avec les dispositions législatives et réglementaires en vigueur.

2.4 Recyclage et mise au rebut

Ne pas jeter le produit hors d'usage avec les déchets ménagers. Faire reprendre le produit par son distributeur ou utiliser les moyens de collecte sélective mis à disposition par la commune.

2.5 Signification des logos présents sur le bloc secteur

Le bloc secteur livré avec le produit ne doit être installé que dans un local abrité et sec.

Courant continu

Le bloc secteur livré avec le produit est du type double isolation et ne nécessite donc pas de raccordement au conducteur de terre.

Courant alternatif

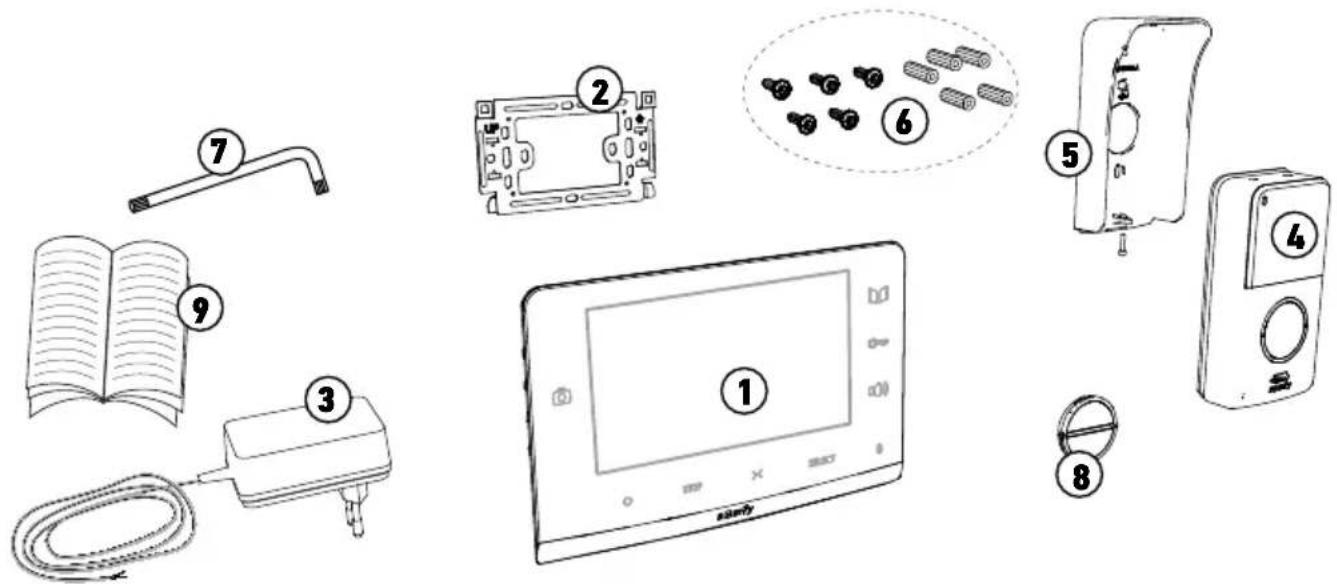

Repère désignation quantité

1 Moniteur intérieur 1 2 Support de fixation moniteur 1 3 Bloc d'alimentation secteur moniteur 1 4 Platine de rue (avec bouton 1 logement) 1 5 Visière pare-pluie 1 6 Vis + chevilles pour fixation moniteur et platine de rue 5 + 5 7 Clé Torx 1 8 Bouton 2 logements 1 9 Notice d'installation et d'utilisation 1

3.2 Descriptif du produit

Le visiophone se compose d'un moniteur intérieur et d'une platine de rue. Le raccordement du moniteur intérieur à la platine de rue s'effectue avec 2 fils et le bloc d'alimentation secteur se câble sur le moniteur (voir partie «3.3 Installation type»).

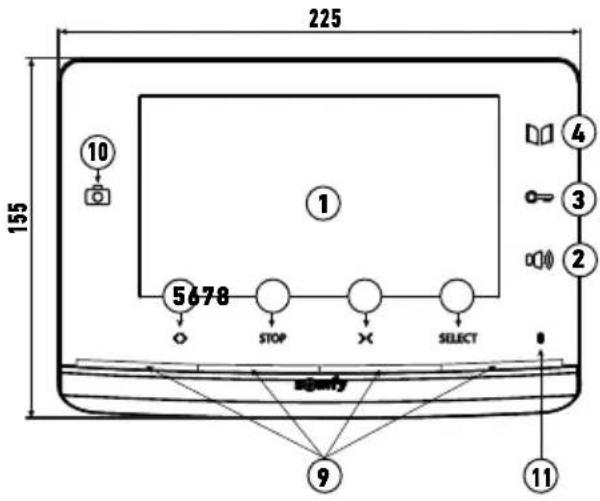

3.2.1 Moniteur

Le moniteur intérieur est équipé d'un émetteur radio RTS (Radio Technology Somfy). Cette commande sans fil permet de commander les produits de la maison équipés d'un récepteur RTS Somfy (porte de garage, portail, éclairage, volets roulants, store, etc.).

Le V300 offre la possibilité de combiner deux logements distincts ainsi que la possibilité d'avoir un moniteur supplémentaire optionnel pour chaque logement. Pour ce type d'installation, voir partie «4.2 Installation pour deux logements».

Nota : avant de fixer le moniteur, il est important de vérifier que la portée radio est suffisante pour piloter tous les produits sans fil RTS souhaités (notamment le portail) depuis l'emplacement où il doit être installé.

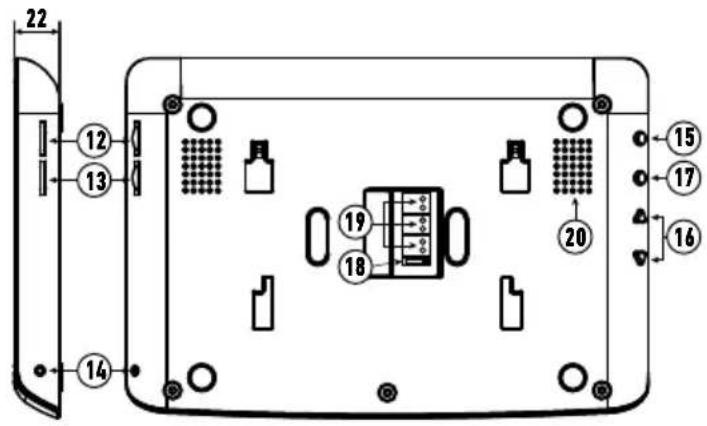

225 155 ⑩ ① 5678 STOP SELECT ④ ③ ② ⑨ ⑪

22 12 13 14 19 18 20 15 17 16

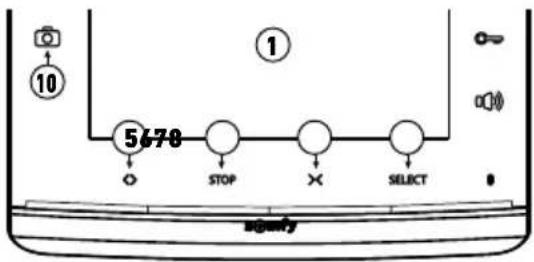

Repère Désignation Description

	1	Écran	Permet de voir le visiteur.
Commandes filaires	2	Touche d'activation micro	Active le microphone du moniteur pour répondre à un visiteur.
	3	Touche gâche/ serrure électrique	Pilote la gâche ou la serrure électrique.
	4	Touche portail	Pilote le portail motorisé.
Commandes sans fil	5	Touche ouverture/allumage	Commande l'ouverture du portail, du volet roulant, du store, de la porte de garage ou l'allumage d'un éclairage.
	6	Touche STOP	Commande l'arrêt du mouvement du portail, du volet roulant, du store ou de la porte de garage.
	7	Touche fermeture/extinction	Commande la fermeture du portail, du volet roulant, du store, de la porte de garage ou l'extinction d'un éclairage.
	8	Bouton de sélection du canal RTS	Permet de sélectionner le canal radio qui pilote un produit ou un groupe de produits (voir partie «8.4 Commande sans fil d'un équipement Somfy RTS depuis le moniteur»).
	9	Voyants des canaux	Chaque voyant représente un canal RTS (Radio Technologie Somfy). Il y a en tout 5 canaux : pour le 5e canal, les 4 voyants s'allument.
	10	LED photo	La LED photo s'éclaire en cas de visite manquée : une photo est enregistrée à chaque appel sans réponse depuis le moniteur.
	11	Microphone	Permet de parler avec son interlocuteur situé devant la platine de rue.
	12	Volume sonnerie	Molette de réglage du volume de la sonnerie.
	13	Volume haut-parleur	Molette de réglage du volume du haut-parleur.
	14	Bouton PROG	Permet de programmer le moniteur pour le pilotage sans fil des équipements RTS (Radio Technologie Somfy).
	15	Bouton MENU	Permet d'entrer dans le menu pour le réglage de la luminosité, du contraste, etc.

Repère Désignation Description
16	Boutons de réglage	Permettent la navigation lors de votre choix de sonnerie (voir partie «6.1.1 Changement de sonnerie du moniteur») et lors du réglage du moniteur (contraste, luminosité...).
17	Bouton BACK	Permet de revenir en arrière dans le menu de réglage.Permet de faire une capture d’écran lors d’une conversation avec un visiteur.Permet de configurer la sonnerie du moniteur par un appui long.
18	Commutateur 1 ou 2 logements	Permet de paramétrer l’installation pour un ou deux logements.
19	Bornier	Permet de raccorder le moniteur à l’alimentation secteur, à la platine de rue et au moniteur additionnel s’il est installé.
20	Haut-parleur	Permet d’entendre la sonnerie lors d’un appel et la voix de l’interlocuteur situé devant la platine de rue.

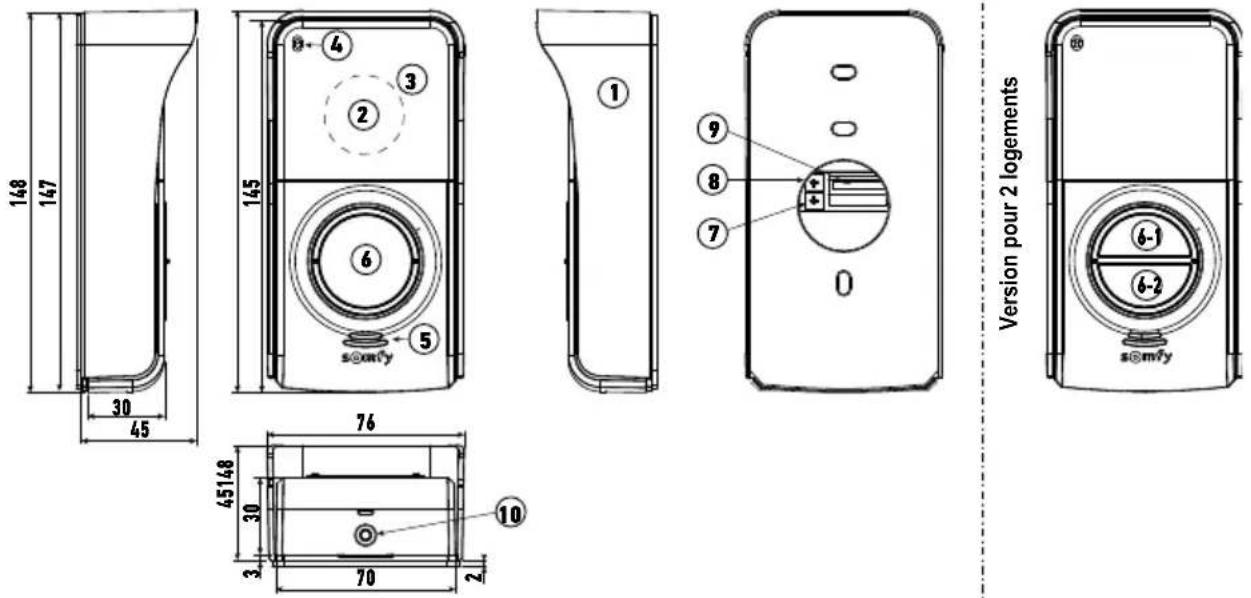

3.2.2 Platine de rue

La platine de rue peut être reliée à une motorisation de portail et à une gâche/serrure électrique (12 V AC/DC - 800 mA maximum). Le portail et la gâche/serrure électrique pourront être actionnés de façon indépendante depuis le moniteur du visiophone, voir parties «5.1.1 Raccordement à une motorisation de portail Somfy» et «5.1.2 Raccordement à une gâche/serrure électrique».

Repère désignation description

1 Visière pare-pluie Protège la caméra de la pluie et du soleil. 2 Caméra Filme le visiteur et envoie l'image au moniteur. 3 Éclairage LED IR Permet de voir les visiteurs dans la nuit. 4 Microphone Permet au visiteur de parler avec son interlocuteur situé à l'intérieur. 5 Haut-parleur Permet au visiteur d'entendre son interlocuteur situé à l'intérieur.

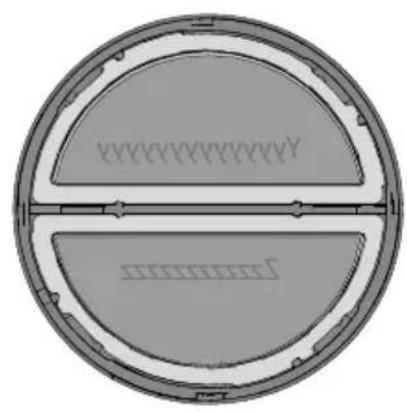

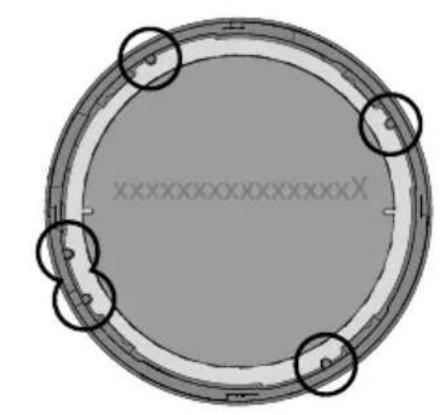

Étiquette porte-nom Permet d'indiquer votre nom sur une étiquette. 6 rétroéclairée Permet au visiteur de déclencher la sonnerie du moniteur. La caméra se met Bouton d'appel rétroéclairé en marche et l'écran du moniteur s'allume.

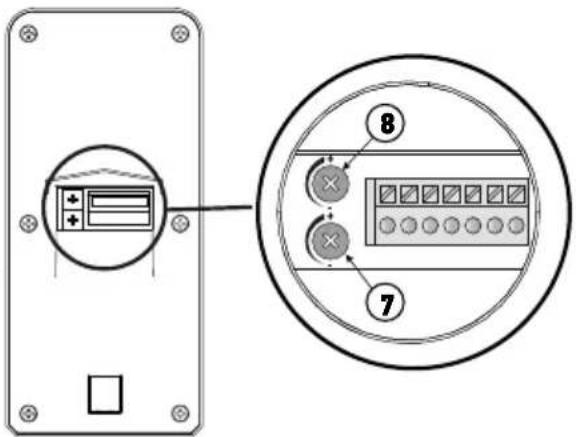

7 Potentiomètre de réglage du volume d'écoute Permet de régler le volume du haut-parleur de la platine de rue.

8 Potentiomètre de réglage du signal sonore Permet de régler le volume du signal d'appel émis par le haut-parleur de la platine de rue.

9 Bornier Permet de raccorder la platine au moniteur, à une motorisation de portail et à une gâche/serrure électrique.

10 Vis anti-vandale Permet d'interdire l'ouverture de la platine de rue sans la clé Torx fournie.

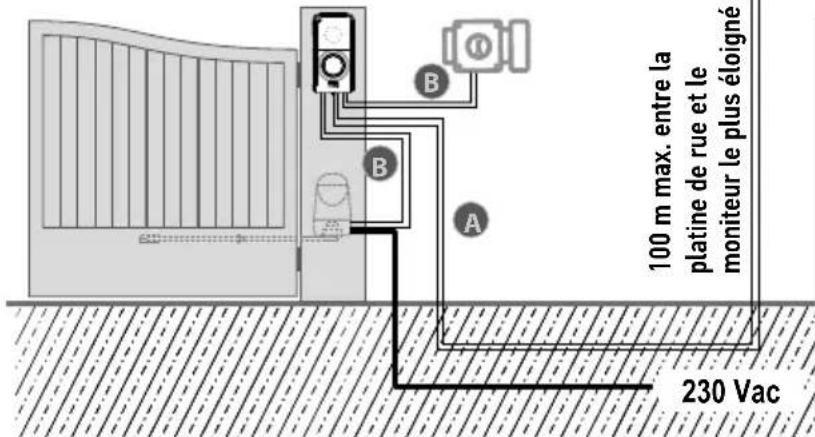

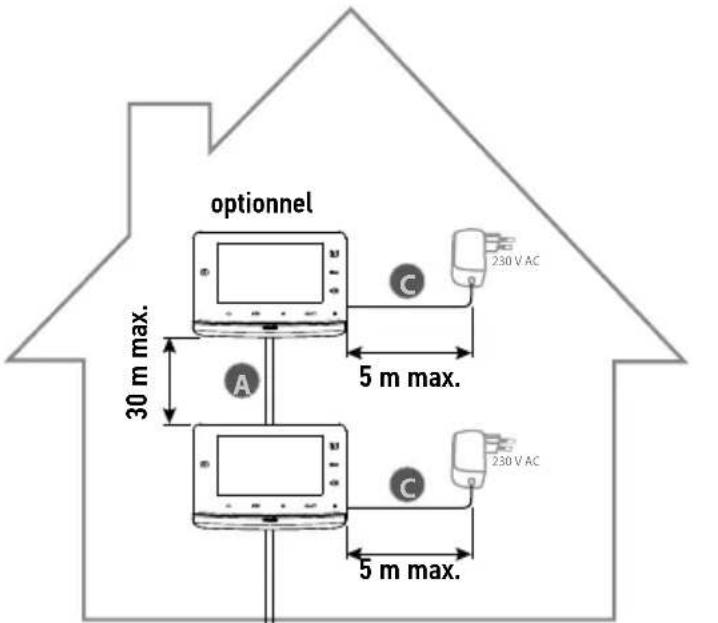

3.3.1 Pour un logement

	Distance entre la platine de rue le moniteur le plus éloigné	Câble à utiliser
A	Inférieure à 50 m 2	fils de 0,5 mm ^2 mini
	Entre 50 et 100 m 2	fils de 1 mm ^2
B		2 fils de 0,75 mm ^2 mini
C		2 fils de 0,5 mm ^2 mini

Il est recommandé d'utiliser des câbles souples et d'étamer les extremités dénudées ou de les munir d'embouts à sertir.

La section de fil maximale admissible par les borniers est de 1mm ².

100 m max. entre la platine de rue et le moniteur le plus éloigné 230 Vac

optionnel 30 m max. 5 m max. A C 230 V AC 230 V AC 5 m max.

Nota : Nous vous conseillons de passer le câble du visiophone et le(s) câble(s) du moteur dans des gaines séparées.

Nota : Si vous devez utiliser des boîtes de dérivation pour câbler le visiophone, utilisez au plus deux boîtes entre la platine de rue et le moniteur et au plus une boîte entre le moniteur et le bloc d'alimentation secteur.


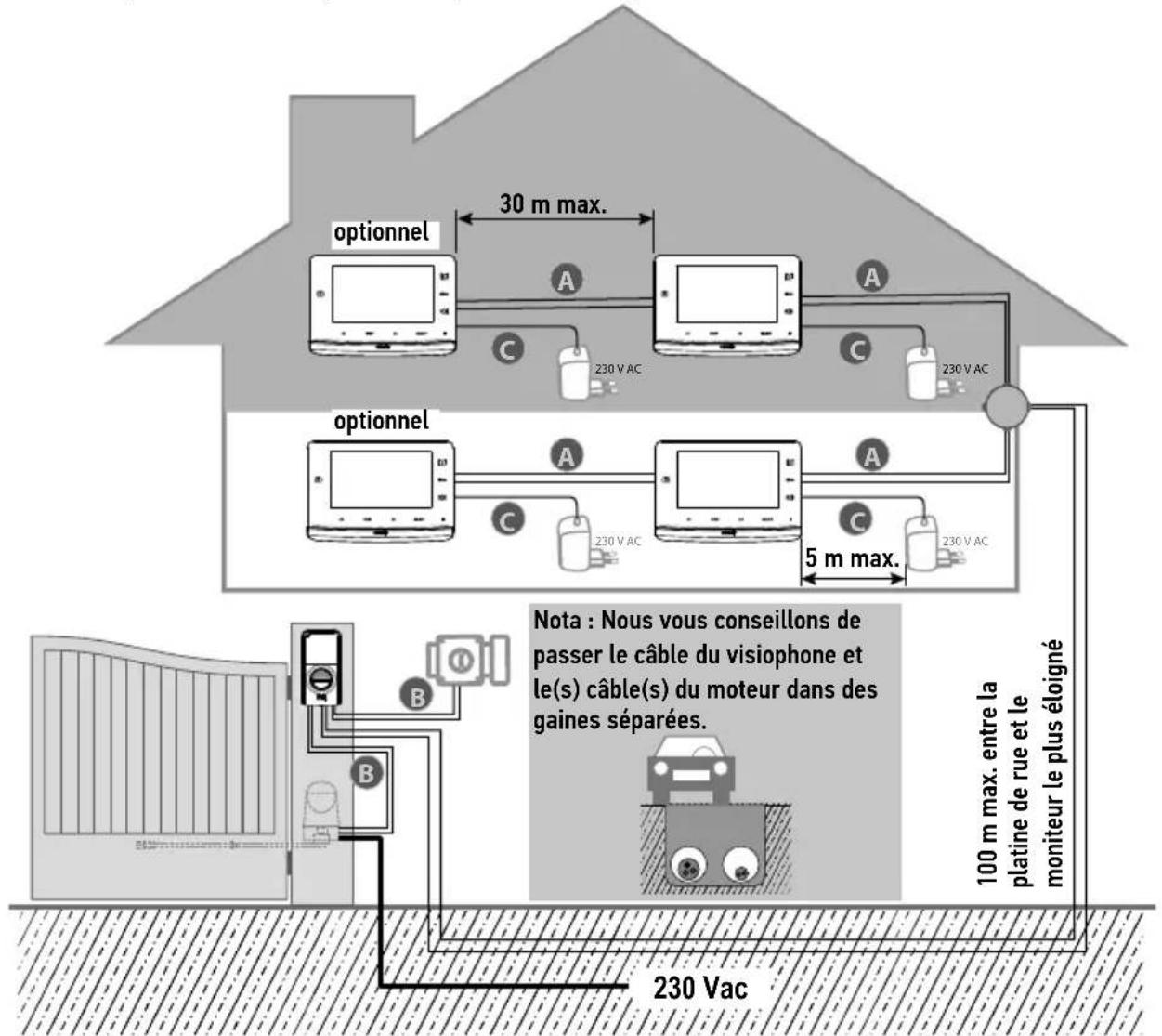

3.3.2 Pour deux logements

Le visiophone V300 vous offre également la possibilité de configurer l'interphone pour deux logements distincts. Il faut dans ce cas câbler ces 2 logements via une boîte de dérivation installée sur les 2 fils venant de la platine de rue équipée de deux boutons d'appel (voir partie «4.2 Installation pour deux logements»).

Avec cette configuration, on peut également installer 1 moniteur supplémentaire par logement.

Nota : Le moniteur pour le deuxième logement n'est pas fourni dans le pack initial.

optionnel 30 m max. optionnel 5 m max. Note : Nous vous conseillons de passer le câble du visiophone et le(s) câble(s) du moteur dans des gaines séparées. 100 m max. entre la platine de rue et le moniteur le plus éloigné 230 Vac 230 V AC 230 V AC 230 V AC 230 V AC

	Distance entre la platine de rue le moniteur le plus éloigné	Câble à utiliser
	Inférieure à 50 m 2 fils de	0,5 mm ^2 mini
	Entre 50 et 100 m 2 fils de	1 mm ^2
		2 fils de 0,75 mm ^2 mini
		2 fils de 0,5 mm ^2 mini

Il est recommandé d'utiliser des câbles souples et d'étamer les extrémites dénudées ou de les munir d' embouts à sertir.

La section maximale de fil admissible par les borniers est de 1mm ².

4 - Installation du moniteur

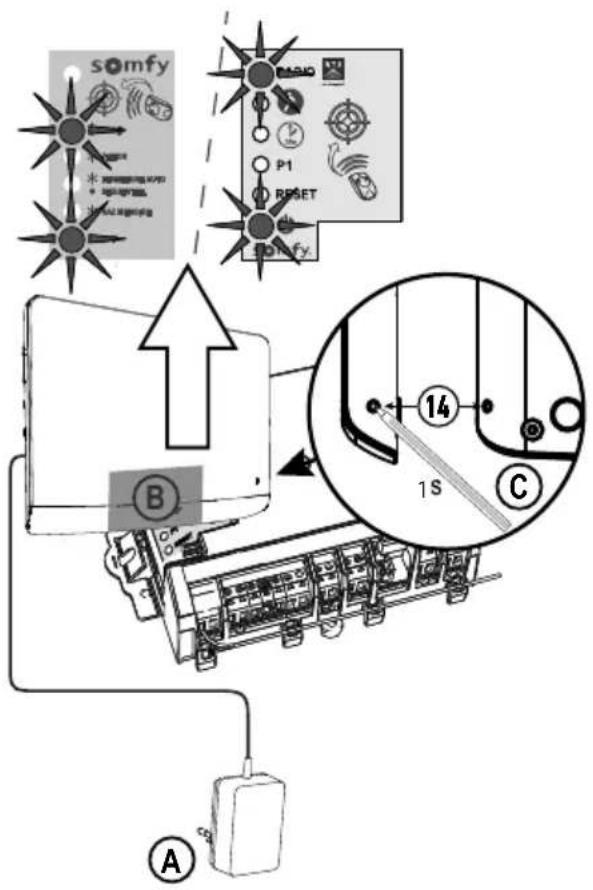

Il est nécessaire de suivre une procédure spécifique pour enregistrer en radio une motorisation de portail SOMFY RTS vendue en grande surface de bricolage.

MOTORISATIONS DE PORTAIL CONCERNEES (après 2010) :

• Moteurs à bras EVOLVIA, SGA et PASSEO 800 • Moteurs à vérins EXAVIA, SGS • Moteurs coulissants FREEVIA, SLIDYMOOVE

Attention

Il est nécessaire d'effectuer la procédure suivante avant l'installation définitive du moniteur (le moniteur doit être apporté au niveau de la motorisation de portail en étant alimenté par son bloc secteur).

«7.3 Enregistrer un portail Somfy RTS avec la commande sans fil intégrée»

4.1 Installation pour un logement

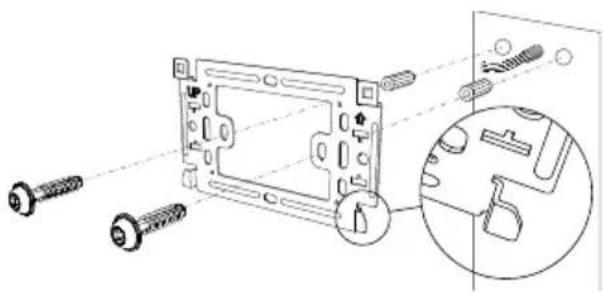

[1]. Fixez la plaque de fixation du moniteur au mur.

Important : Les pattes de fixation du moniteur doivent ressortir vers vous.

Nota : Tous les fils devront passer à l'intérieur du support de fixation pour pouvoir les brancher sur le moniteur.

[2]. Retirez le connecteur DC à l'arrière du moniteur puis raccordez le câble du bloc secteur à ce connecteur : fil blanc avec des traits gris en haut (+) et fil tout blanc en bas (-).

Important : Utilisez impérativement le bloc secteur fourni pour alimenter le moniteur.

Important : Le bloc d'alimentation secteur doit être installé à proximité du moniteur et facilement accessible.

[3]. Branchez le connecteur du bloc d'alimentation secteur à l'arrière du moniteur sur DC dans le sens indiqué sur l'illustration (vis vers la gauche).

Préparez le raccordement du moniteur à la platine de rue en raccordant un câble 2 fils sur le connecteur P1 à l'arrière du moniteur.

Si vous souhaitez installer un second moniteur, préparez le raccordement de ce moniteur en raccordant 2 fils sur le connecteur P2 à l'arrière du moniteur puis reportez-vous à la notice du second moniteur pour plus d'information sur son câblage.

Nota : Pour une installation pour un seul logement, le commutateur (18) doit être placé sur la position 2.

[4]. Clippez le moniteur sur le support de fixation en positionnant d'abord le haut du moniteur sur la platine puis le bas.

Nota : Placez les fils du bloc d'alimentation secteur entre le support de fixation et le moniteur.

P1 P2 DC 18 Vers le second moniteur (en option) Vers la platine de rue

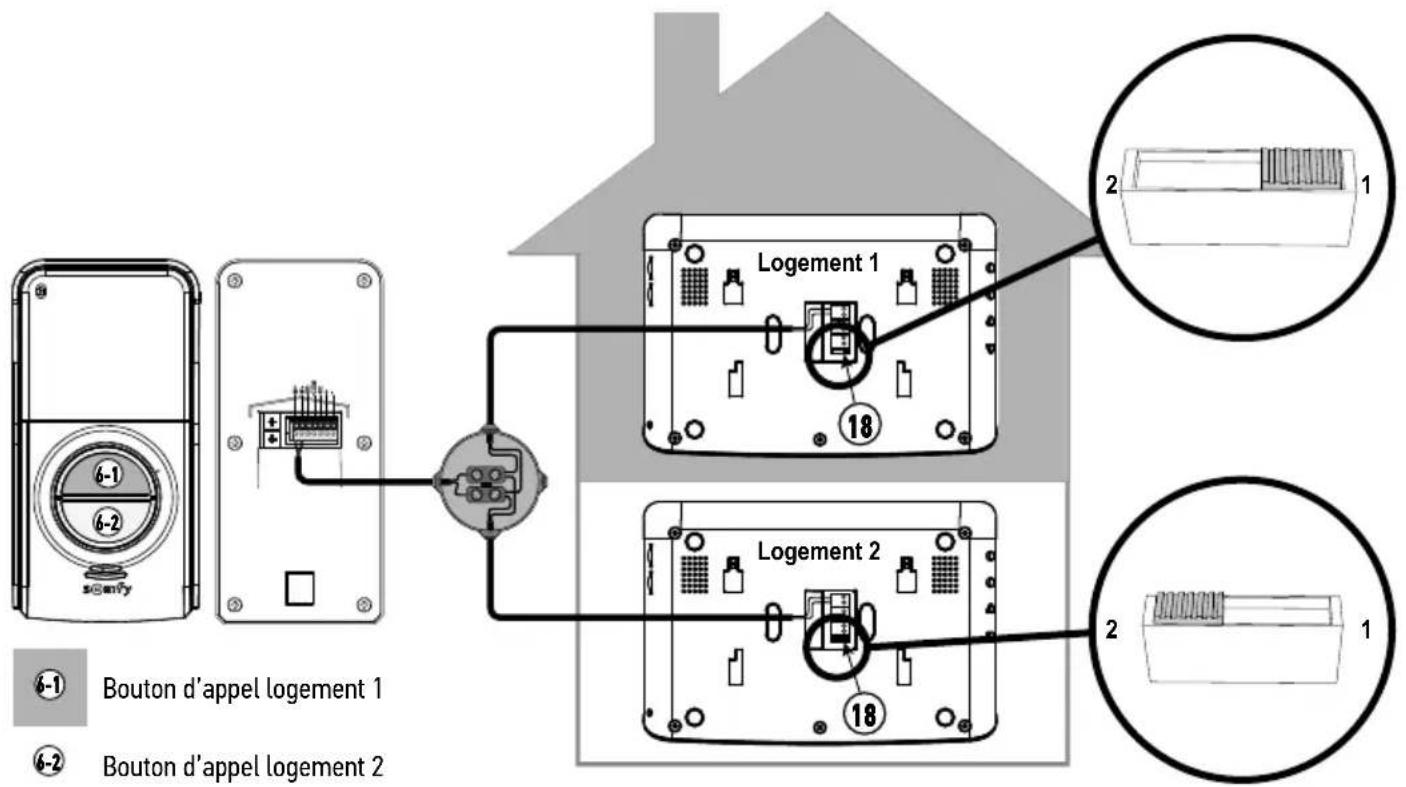

4.2 Installation pour deux logements

Le V300 peut s'adapter en format deux logements avec une platine multibouton. Cependant, ce type d'installation nécessite l'ajout d'une boîte de dérivation (non fournie dans le kit) à placer entre la platine de rue et les moniteurs de chaque logement (voir schéma ci-dessous).

L'installation des moniteurs se fait comme une installation type (voir partie «4.1 Installation pour un logement») avec une distance maximum de 100 m entre la platine de rue et le moniteur le plus éloigné. Avant de fixer les moniteurs, il faudra paramétrer le commutateur (18) à l'arrière des moniteurs pour différencier les deux logements et utiliser les deux boutons d'appel sur la platine de rue :

Bouton d'appel logement 1 Bouton d'appel logement 2

5 - Installation de la platine de rue

Évitez d'installer la caméra face à une source lumineuse, les images du visiteur risquent de ne pas être convenables.

Nous vous conseillons de rajouter un cordon de silicone entre la visière pare-pluie et le mur/pilier (sauf en partie basse de la visière pare-pluie) et d'installer la platine de rue à une hauteur d'environ 1,60 m.

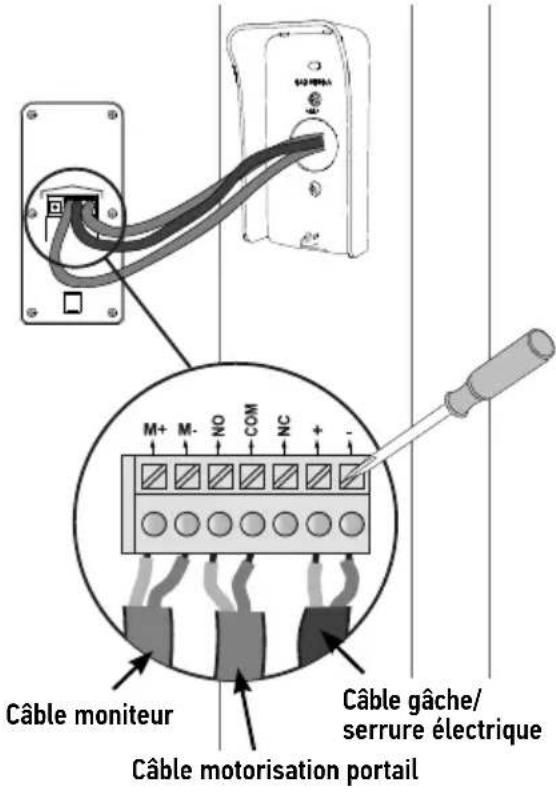

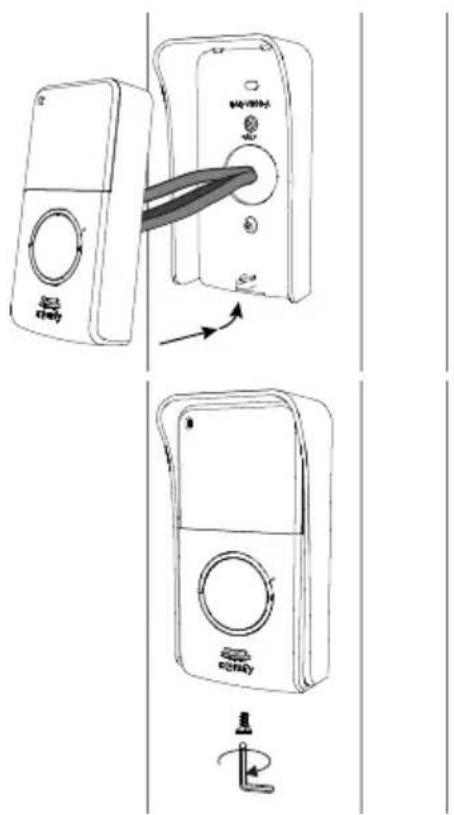

5.1 Câblage de la platine de rue

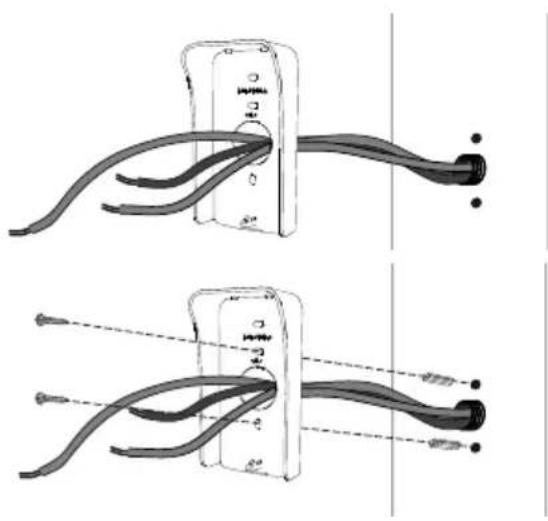

[1]. Repérez les points de fixation avec la visière pare-pluie. Percez et mettez en place les chevilles adaptées à votre mur/pilier. Passez l'ensemble des câbles dans la visière pare-pluie.

[2]. Fixez la visière pare-pluie au mur/pilier.

[3]. Raccordez les fils du moniteur aux 2 bornes à gauche à l'arrière de la platine de rue :

-M+ du moniteur sur M+ de la platine de rue

-M- du moniteur sur M- de la platine de rue

Raccordez les fils de la gâche/serrure électrique aux bornes + et - de la platine de rue.

Raccordez les fils de la motorisation à la sortie contact sec (COM et NO) de la platine de rue.

Nota : Pour introduire les fils dans les bornes, appuyez sur le carré avec l'encoche avec un tournevis plat, introduisez les fils puis relâchez.

Câble moniteur Câble motorisation portail M+ M- NO COM NC + - Câble gâche/ serrure électrique

[4]. La platine de rue est livrée avec le bouton d'appel pour 1 logement. Si l'installation comprend deux logements distincts, il faut placer le commutateur à l'arrière des moniteurs comme indiqué partie «4.2 Installation pour deux logements» et utiliser les deux boutons d'appel fournis avec le kit (voir «5.2 Installation de l'étiquette portenom»).

[5]. Placez la platine de rue dans la visière pare-pluie.

[6]. Fixez la platine de rue à la visière pare-pluie en vissant la vis fournie à l'aide de la clé Torx.

5.1.1 Raccordement à une motorisation de portail Somfy

Nota : Lorsque la motorisation fonctionne sur une alimentation solaire, les commandes filaires sont désactivées. Dans ce cas, vous devrez utiliser la commande sans fil du moniteur pour commander votre motorisation de portail : voir «7.1 Ajouter un équipement RTS (Radio Technologie Somfy)».

[1]. Débranchez la motorisation de l'alimentation secteur. [2]. Enlevez le capot de l'armoire de commande ou du moteur contenant l'électronique. [3]. Raccordez la sortie contact sec (COM et NO) de la platine de rue à l'électronique de la motorisation. Il est préférable de se référer à la notice de la motorisation de portail pour le raccordement d'un contact à clé.

	Électroniques de motorisations Somfy
Branchez ... sur les bornes START	sur les bornes BUS sur les bornes numérotées
COM 533
NO 64			5 (pour ouverture totale)ou6 (pour ouverture piétonne)

Nota : Pour raccorder la platine de rue à un autre modèle de motorisation de portail, veuillez vous reporter à la notice d'installation de cette motorisation ou contactez votre installateur s'il s'agit d'une motorisation installée par un installateur professionnel.

5.1.2 Raccordement à une gâche/serrure électrique

Raccordez les bornes «+» et «-» de la platine de rue à la gâche/serrure selon le schéma ci-contre.

Respectez la polarité +/- si celle-ci est précisée dans la notice de la gâche/serrure.

M+ M- NC COM NC 800 mA max

5.2 Installation de l'étiquette porte-nom

[1]. Appuyez et tournez le bouton dans le sens contraire des aiguilles d'une montre jusqu'à la butée, à l'aide des ergots du bouton. [2]. Soulevez le bouton pour pouvoir le démonter, l'étiquette porte-nom étant placée derrière la plaque de fond du bouton. [3]. Démontez le bouton en faisant tourner la plaque de fond dans le sens contraire des aiguilles d'une montre jusqu'à la butée, en se servant des petits ergots à l'intérieur de cette plaque.

Nota : Lorsque la plaque de fond est en position déverrouillée, les repères sur la plaque du fond et sur la bague sont alignés.

a Plaque de fond

b Etiquette

c Vitre

d Bague

[4]. Inscrivez votre nom sur l'étiquette blanche avec un marqueur permanent :

• en alignant le nom sur les découpes de l'étiquette pour le bouton pour un logement,
• en faisant attention au sens de lecture de chaque étiquette pour le bouton pour deux logements.

Nota : l'étiquette pour un bouton d'appel comporte deux découpes qui correspondent à des ergots situés derrière le porte-étiquette.

[5]. Replacer la vitre dans la bague. Attention, pour la version 1 bouton il y a un ergot de détrompage qui permet de ne monter la vitre que dans 1 seule position. [6]. Replacez l'étiquette dans le bouton.

[7]. Remontez la plaque de fond : alignez le repère de la plaque de fond et de la bague et tournez la plaque de fond dans le sens des aiguilles d'une montre ( en se servant des ergots de la plaque ) jusqu'à la butée.

[8]. Remontez le bouton sur la platine de rue : alignez l'ergot de la bague avec le repère de la façade de la platine de rue, et tournez le bouton dans les sens des aiguilles d'une montre jusqu'au verrouillage.

Si le bouton ne rentre pas dans la platine de rue, il faut le faire pivoter d'un demi-tour.

5.3 Mise sous tension de l'installation

À la fin de l'installation, rebranchez la motorisation de portail sur l'alimentation secteur. Branchez ensuite le bloc d'alimentation secteur du moniteur sur une prise électrique.

6.1 Moniteur

12 Molette volume sonnerie Permet de régler le volume de la sonnerie du moniteur.
13	-00+	Molette volume écoute Permet de régler le volume d'écoute du moniteur.

12 13

6.1.1 Réglage de l'écran

[1]. Appuyez sur le bouton «Menu» (15). [2]. Faites des appuis brefs sur le bouton «Menu» pour naviguer dans le menu de réglage : le paramètre sélectionné est surligné en orange. [3]. Appuyez sur les boutons de réglage (16) pour changer la valeur du paramètre sélectionné (luminosité, contraste, langue du menu, heure ou date) jusqu'au réglage désiré. [4]. Appuyez sur le bouton «Back» (17) pour sortir du menu.

6.1.2 Changement de mélodie du moniteur

16 mélodies sont disponibles sur le moniteur.

Pour changer la mélodie du moniteur, faites un appui long (environ 5 secondes) sur la touche «BACK» (17). La mélodie par défaut ou précédemment sélectionnée retentit. Vous pouvez ensuite découvrir les autres tonalités grâce aux «boutons de réglage». Une fois votre choix effectué, faites un appui court sur le bouton « Back » pour enregistrer votre nouvelle mélodie.

6.2.1 Réglage du volume du haut-parleur

Pour régler le volume du haut-parleur de la platine de rue, utilisez un tournevis pour tourner le potentiomètre du bas (7) à l'arrière de la platine de rue :

• dans le sens des aiguilles d'une montre pour augmenter le volume,
• dans le sens inverse des aiguilles d'une montre pour diminuer le volume.

6.2.2 Réglage du volume du signal sonore d'appel depuis la platine de rue

Pour régler le volume du signal sonore d'appel de la platine de rue, utilisez un tournevis pour tourner le potentiomètre du haut (8) à l'arrière de la platine de rue :

• dans le sens des aiguilles d'une montre pour augmenter le volume,
• dans le sens inverse des aiguilles d'une montre pour diminuer le volume.

Le moniteur est équipé d'un émetteur Radio Technologie Somfy (RTS). Il est compatible uniquement avec des appareils équipés de la Radio Technologie Somfy (RTS).

Il s'utilise pour commander individuellement ou simultanément les équipements Somfy suivants :

-motorisation de porte de garage,

-récepteur éclairage,

-motorisation de volet roulant,

- motorisation de portail. (pour une motorisation de portail SOMFY RTS vendue en grande surface de bricolage, voir partie «7.3.1 Enregistrement de la motorisation de portail dans la mémoire du moniteur»),

-etc.

Cette fonctionnalité est permise grâce à un système de canaux radio identifiés par des voyants éclairés au bas du moniteur. Chaque canal correspond à une télécommande individuelle et peut commander un ou plusieurs équipement(s). Le nombre d'équipements pouvant être commandés par un canal est illimité. Pour piloter un canal, il suffit d'appuyer sur une des touches «ouverture/allumage» (5), «stop» (6) ou «fermeture/extinction» (7).

Important : Vérifiez que l'équipement à commander sans fil est dans la limite de la portée radio du moniteur.

7.1 Ajouter un équipement RTS (radio technologie somfy)

Pour ajouter un équipement RTS (Radio Technologie Somfy), vous devez respecter 2 étapes :

• Identifiez la commande RTS d'origine de l'équipement (télécommande, émetteur...)
• Appairez le moniteur avec l'équipement RTS sur le canal de votre choix

7.1.1 Exemple : ajouter un volet roulant somfy RTS

[1]. Identifiez la commande d'origine du volet roulant, c'est-à-dire la télécommande ou le point de commande qui ne pilote que ce volet roulant.

Nota :

• Si la commande d'origine est perdue ou cassée et qu'elle est la seule à piloter le volet roulant, contactez un de nos conseillers Somfy.
• Si une autre commande pilote le volet roulant, utilisez-la pour suivre les étapes suivantes.

[2]. Entrouvrez le volet roulant avec la commande d'origine. [3]. Appuyez sur le bouton PROG de la commande d'origine pendant au moins 3 secondes : le produit réagit (par exemple, par un bref mouvement de va-et-vient ou une série de 3 BIPS). La fonction PROG est activée pendant 2 minutes.

Nota : Si vous n'arrivez pas à localiser le bouton PROG sur votre point de commande, reportez-vous à sa notice.

[4]. Sélectionnez un canal libre en appuyant sur le bouton «SELECT» (8) du moniteur. [5]. Appuyez pendant 1 seconde sur le bouton PROG (14) situé en bas sur le côté droit du moniteur. [6]. Vérifiez que l'appairage a fonctionné en appuyant sur une commande ouverture ou fermeture.

Cas particulier : compléter un canal radio déjà occupé

Vous pouvez enregistrer plusieurs équipements Somfy RTS sur un même canal radio pour créer des groupes d'équipements. Tous les équipements paramétrés sur un même canal fonctionneront alors ensemble. Pour rajouter un équipement, suivez la procédure détaillée

auparavant («7.1 Ajouter un équipement RTS (Radio Technologie Somfy)»). Au moment du choix du canal, choisissez le canal déjà occupé de votre choix.

Nota : Il est recommandé pour une ergonomie optimale, de regrouper des équipements de même type sur un même canal radio.

7.2 Retirer un équipement somfy RTS

Il est possible de supprimer la commande d'un équipement Somfy RTS : lorsqu'un équipement est déjà appairé au moniteur, le fait de recommencer la procédure décrite ci-dessus efface l'appairage.

Point de commande RTS individuel

3s 3s

14 1s

7.3 Enregistrer une motorisation de portail Somfy RTS avec la commande sans fil intégrée

MOTORISATIONS DE PORTAIL CONCERNEES (après 2010) :

-Moteurs à bras EVOLVIA, SGA et PASSEO 800

-Moteurs à vérins EXAVIA, SGS

-Moteurs coulissants FREEVIA, SLIDYMOOVE

7.3.1 Enregistrement de la motorisation de portail dans la mémoire du moniteur

• Apportez le moniteur au niveau de la motorisation de portail et l'alimenter par l'intermédiaire de son bloc secteur (A).
• Ouvrez le capot de votre motorisation pour accéder à son électronique
• Appuyez 2 sec. sur le bouton Power de votre électronique (si vous

n'avez pas ce bouton, enchainez directement sur l'étape suivante). Le voyant s'allume sur l'électronique.

- Placez la partie centrale basse du moniteur sur la cible de l'électronique de la motorisation (B).

- Sélectionnez un canal libre sur le moniteur et appuyez pendant 1 seconde sur le bouton PROG (14) situé en bas sur le côté droit du moniteur (C).

Le voyant de la motorisation s'allume puis s'éteint.

- La motorisation est désormais enregistrée dans la mémoire du moniteur. Vous pouvez commander l'ouverture et la fermeture de votre portail depuis la commande sans fil.

Pour plus de détails, vous pouvez vous reporter à la notice de votre motorisation SOMFY, paragraphe « Ajouter une télécommande 3 touches ».

somfy B P1 RESET 14 1S C A

8.1 Répondre à un visiteur

Lorsqu'un visiteur appuie sur le bouton d'appel de la platine de rue, le moniteur émet la mélodie sélectionnée et l'image du visiteur s'affiche.

Appuyez sur la touche d'activation du micro et du haut-parleur

Vous pouvez dialoguer avec votre visiteur.

Nota : Le V300 offre la possibilité de faire une capture d'écran lors d'une conversation avec un visiteur en effectuant un appui bref sur le bouton «Back» (17) de votre moniteur durant la conversation. Un pictogramme apparaît sur le haut de l'écran pour indiquer que la manipulation est validée. La photo est ensuite archivée dans le menu photo, voir partie «8.5 Visionner / supprimer les photos».

Nota : La durée maximum de la communication avec votre visiteur est de 2 minutes.

Si vous appuyez à nouveau sur la touche d'activation du micro et du haut-parleur coupée.

, l'écran du moniteur s'éteint et la communication est

8.2 Ouvrir le portail

Écran du moniteur allumé ou éteint, appuyez sur la touche

Si l'écran du moniteur était allumé, il s'éteint lorsque le portail s'ouvre.

8.3 Déverrouiller la gâche/serrure électrique

Écran du moniteur allumé ou éteint, appuyez sur la touche déverrouillage

Si l'écran du moniteur était allumé, il s'éteint lorsque la gâche/serrure électrique est déverrouillée.

8.4 Commande sans fil d'un équipement Somfy RTS depuis le moniteur

[1]. Sélectionnez le canal associé à l'équipement que vous souhaitez commander en appuyant sur le bouton SELECT (8) : le voyant du canal sélectionné clignote (ou les 4 voyants clignotent pour le canal N°5).

Appuyez autant de fois que nécessaire sur le bouton sélecteur de canal jusqu'à ce que les voyants indiquent le canal souhaité.

[2]. Commandez votre équipement à l'aide des touches Ouvert/allumé, STOP et Fermé/éteint du moniteur.

L'équipement réagira comme indiqué dans le tableau ci-dessous :

Équipement commandé	Appui sur la touche :
	Ouvert/allumé (5)	STOP (6)	Fermé/éteint (7)
Porte de garage Ouvert Arrêté (si la porte est en mouvement) Fermé
Éclairage Allumé - Éteint
Volet roulant Ouvert		• Arrêté (si le volet roulant est en mouvement)• Position favorite (si le volet roulant est à l'arrêt)	Fermé
Portail Ouvert Arrêté (si le portail est en mouvement) Fermé

8.5 Visionner / supprimer les photos

Le moniteur peut stocker jusqu'à 100 photos dans sa mémoire interne : lorsque la mémoire est pleine, la photo la plus ancienne est supprimée et remplacée par la nouvelle.

À chaque appel, le moniteur enregistre une photo prise depuis la caméra de la platine de rue et la LED photo (10) s'allume :

• Si on ne répond pas à l'appel, la LED photo (10) reste allumée pour indiquer qu'une nouvelle photo est enregistrée.
• Si on répond à l'appel, la LED photo (10) s'éteint.

8.5.1 Visionner la ou les photos

Nota : si la LED photo (10) est allumée, elle s'éteint dès que l'on visionne une photo.

En haut de l'écran de chaque photo figure son numéro d'ordre ainsi que la date et l'heure où elle a été prise.

Pour visionner la ou les photos enregistrées dans la mémoire du moniteur :

[1]. Faites un appui bref sur l'un des deux boutons de réglage (16) pour voir la dernière photo enregistrée. [2]. Faites un appui bref sur l'un des deux boutons de réglage (16) pour naviguer entre les photos. [3]. Faites un appui bref sur le bouton «Back» (17) pour sortir du visionnage des photos.

8.5.2 Supprimer une photo

[1]. Lorsque vous visionnez une photo, faites un appui bref sur le bouton «Menu» (15) : un message de suppression apparaît à l'écran. [2]. Avec les boutons de réglage (16), choisissez «oui» pour supprimer la photo ou «non» pour sortir sans la supprimer : le paramètre sélectionné apparait en rouge. [3]. Appuyez sur le bouton «Menu» (15) pour valider votre choix.

8.5.3 Supprimer toutes les photos enregistrées

Pour supprimer toutes les photos, vous devez être sorti du visionnage des photos.

[1]. Appuyez sur le bouton «Menu» (15). [2]. Faites des appuis brefs sur le bouton «Menu» pour naviguer jusqu'à l'onglet «Suppr. tout». [3]. Appuyez sur l'un des boutons de réglage (16) pour valider la suppression de toutes les photos : la mention «Effacement» est alors affichée. [4]. Appuyez sur le bouton «Back» (17) pour sortir.

L'entretien du visiophone se fait avec un chiffon sec et doux, sans solvant. Avant le nettoyage, mettez l'appareil hors tension.

10 - CARACTÉRISTIQUES TECHNIQUES

Moniteur
Alimentation Type	Bloc secteur 100-240 V / 50-60 Hz, 0,5 A	Sortie : 17 Vdc, 1,1 A
	Protection contre l'inversion de polarité Oui
Écran Écran 7" (17 cm) - Résolution : 800 x 480 pixels
Réglages Volume de sonnerie, volume d'écoute, luminosité, contraste,couleurs, langue, heure, date, mélodie de la sonnerie
Mémoire d'image 100 photos sur la mémoire interne
Fixation Support mural
Dimensions (L x h x p) 225 x 155 x 22 mm
Température de fonctionnement De -10°C à +55°C
Émetteur radio FréquencePortée		433,42 MHz< 10 mW200 mètres (champ libre)
Platine de rue
Caméra Angle de vision : H : 95° / V : 67°
Vision nocturne LEDs infra rouges
Température de fonctionnement De -20°C à +55°C
Sorties Gâche : 12V, 800 mA		Contact sec
Temps d'activation de la sortie gâche électrique 2 secondes
Temps d'activation du contact sec		1 seconde
Porte-étiquette et bouton d'appel		Bouton d'appel rétroéclairé pour 1 logementouBoutons d'appel rétroéclairés pour 2 logements
Matériaux		Aluminium et plastique
Fixation Montage en saillie avec visière pare-pluie
Dimensions (L x h x p) 76 x 148 x 45 mm
Réglages Volume haut-parleur		Signal d'appel

Inhaltsverzeichnis

50 avenue du Nouveau Monde

F-74300 Cluses

www. somfy. com

somfy®

EAC CE

5138899A
