Marque	SOMFY
Modèle	INTEO CHRONIS EASY UNO
Type de produit	Programmateur horaire pour moteurs de volets roulants
Alimentation	220-240 V ~ 50/60 Hz
Tension de sortie	230 V AC, 3 A, cos φ 0,8
Temporisation de sortie	3 minutes
Indice de protection	IP 40
Température d'utilisation	+5 °C à +40 °C
Dimensions (approx.)	80 x 80 x 40 mm (boîtier d'encastrement standard)
Poids (approx.)	200 g
Nombre de canaux	1 moteur (montée/descente)
Fonctions principales	Programmation horaire d'ouverture et fermeture, mode automatique, commande manuelle (montée, stop, descente), position favorite
Réglages par défaut	Ouverture à 7h30, fermeture à 20h00
Remise à zéro	Appui simultané sur Montée et Descente pendant 10 secondes (affiche 'RES')
Conservation de l'heure en cas de coupure	Jusqu'à 3 heures
Conservation des horaires en cas de coupure	Oui, non effacés
Installation	Dans un boîtier d'encastrement, raccordement secteur et moteur via borniers
Sécurité	Couper l'alimentation avant intervention, respecter les normes électriques, brancher la terre
Entretien	Aucun nettoyage spécifique nécessaire ; éviter l'humidité excessive
Pièces détachées / Réparabilité	Pas de pièces détachées grand public ; en cas de panne, contacter un installateur agréé SOMFY
Normes	Conforme à la directive 1999/5/CE ; déclaration de conformité disponible sur www.somfy.com

FOIRE AUX QUESTIONS - INTEO CHRONIS EASY UNO SOMFY

Comment régler l'heure sur le Chronis Easy Uno ?

Appuyez sur Menu (touche 1) jusqu'à ce que l'affichage clignote. Utilisez les touches Diminuer (2) et Augmenter (3) pour ajuster l'heure, puis validez avec Prochaine commande (4).

Comment programmer l'heure d'ouverture et de fermeture ?

Accédez au menu avec la touche Menu. Utilisez les touches pour régler l'heure d'ouverture (touche 15) et l'heure de fermeture (touche 16). Validez chaque réglage avec Prochaine commande.

Que faire si l'appareil ne répond plus ?

Effectuez une remise à zéro en appuyant simultanément sur les touches Montée et Descente pendant 10 secondes. L'écran affiche 'RES' et tous les réglages (sauf l'heure) sont réinitialisés.

Comment enregistrer une position favorite ?

Amenez le volet à la position souhaitée en mode manuel, puis appuyez sur la touche Enregistrement (touche 11) pour mémoriser cette position favorite.

Comment utiliser la position favorite ?

Appuyez sur la touche Utilisation (touche 12) pour déplacer le volet jusqu'à la position favorite enregistrée. Pour effacer la position favorite, maintenez la touche Effacement (touche 13).

L'heure est-elle conservée en cas de coupure de courant ?

Oui, l'heure est conservée jusqu'à 3 heures après la coupure. Les horaires de montée/descente ne sont pas effacés.

Comment passer en mode automatique ?

Appuyez sur la touche Mode automatique (touche 10) pour activer le cycle programmé. L'icône correspondante s'affiche à l'écran.

Quelles sont les précautions à prendre lors de l'installation ?

Coupez toujours l'alimentation secteur avant d'intervenir. Respectez les normes électriques en vigueur, raccordez les fils de terre et assurez-vous qu'aucune traction ne s'exerce sur les borniers.

Puis-je utiliser le Chronis Easy Uno avec un interrupteur ?

Non, cet appareil est conçu pour commander directement un moteur de volet roulant. Il ne dispose pas d'entrée pour interrupteur externe.

Que faire si l'écran n'affiche rien ?

Vérifiez que l'alimentation est bien branchée (220-240 V). Si l'écran reste vide, retirez la protection de l'afficheur et assurez-vous que le plastron est correctement en place. Si le problème persiste, contactez un installateur agréé.

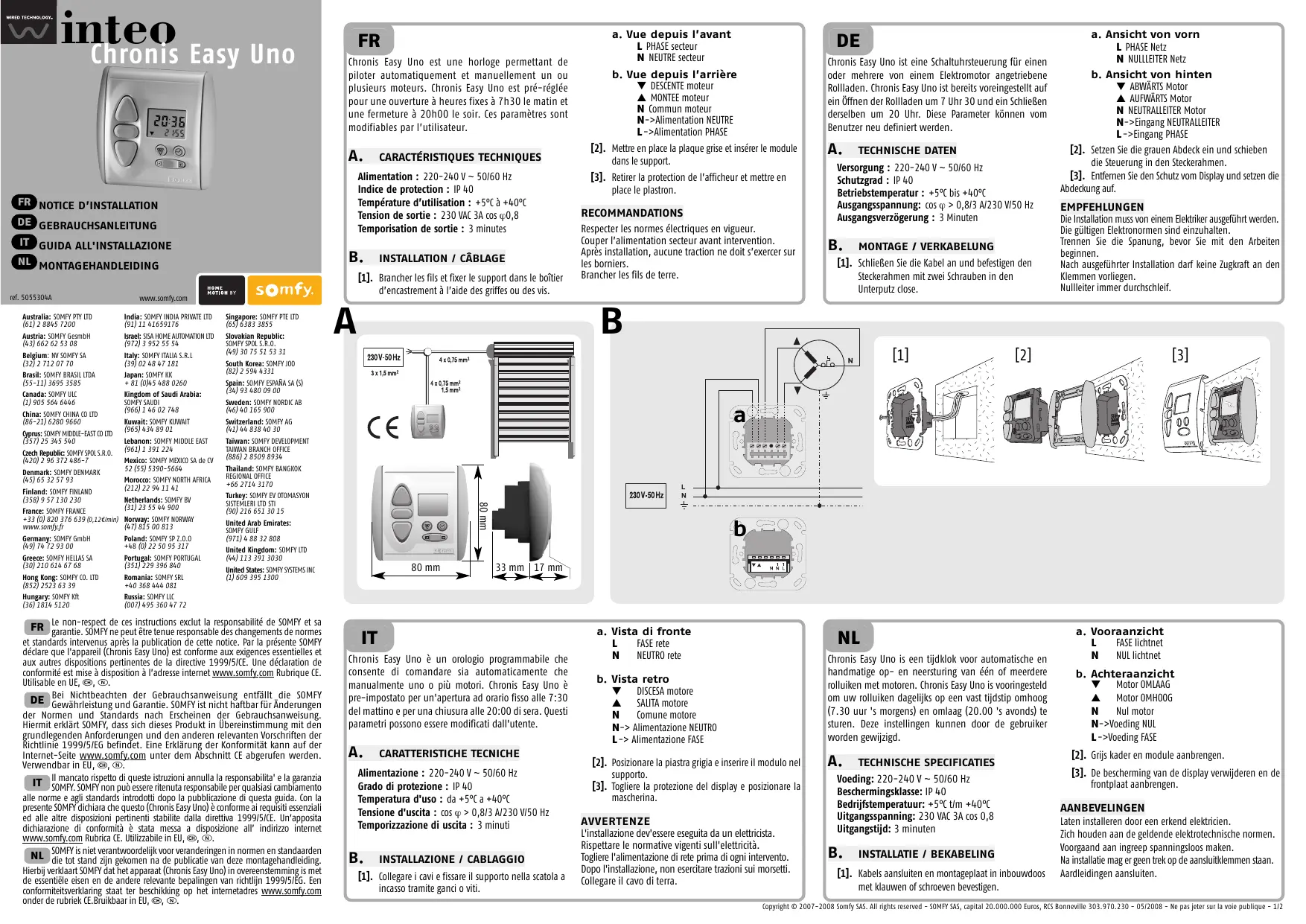

MODE D'EMPLOI INTEO CHRONIS EASY UNO SOMFY

FR Le non-respect de ces instructions exclut la responsabilité de SOMFY et sa garantie. SOMFY ne peut être tenue responsable des changements de normes et standards intervenues après la publication de cette notice. Par la réserve SOMFY déclare que l'appareil (Chronis Easy Uno) est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Une déclaration de conformité est mise à disposition à l'adresse internet www.somfy.com Rubrique CE. Utilisable en UE, ©, ©.

Chronis Easy Uno est une horloge permettant de pilotier automatiquement et manuellement un ou plusieurs moteurs. Chronis Easy Uno est pré-reglée pour une ouverture à heures fixes à 7h30 le matin et une fermeture à 20h00 le soir. Ces paramètres sont modifiables par l'utilisateur.

A. CARACTERISTIQUES TECHNIQUES

Alimentation: 220 - 240V 50 / 60Hz

Indices de protection : IP 40

Température d'utilisation: +5°C à +40°C

Tension de sortie : 230 VAC 3A cos 0,8

Temporisation de sortie : 3 minutes

B. INSTALLATION / CÁBLAGE

[1]. Brancher les fils et fixer le support dans le boitant d'encastrement à l'aide des griffes ou des vis.

a. Vue depuis l'avant

L PHASE secteur

N NEUTRE secteur

b. Vue depuis l'arrière

▼ DESCENTE moteju

MONTEFF moteur

N Commun moteur

N- >Alimentation NEUTRE

[2]. Mettre en place la plaque grise et insérer le module dans le support.

[3]. Retirer la protection de l'afficheur et metre en place le plastron.

RECOMMANDATIONS

Respecter les normes electriques en vigueur.
Couper l'alimentation secteur avant intervention.
Aprés installation, aucune traction ne doit s'exercer sur les borniers.

Brancher les fils de terre.

DE

[1]. Menu
[2]. Diminuez la valeur
[3]. Augmentez la valeur
[4]. Prochaine commande
[5]. Horloge
[6]. Horaire prochaine commande

D. UTILISATION

[7].Montee
[8]. Stop
[9]. Desrente
10]. Mode automatique

E. POSITION FAVORITE

[11]. Enregistrement
[12]. Utilisation
[13]. Effacement

F. PROGRAMMATION DE L'HORLOGE

[14].Réglage de l'heure
[15].Réglage de l'heure d'ouverture
[16]. Reglage de l'heure de fermeture

Remise à zéro :

Appui sur MONTÉE et DESCENTE pendant 10 secs. "RES" sur l'afficheur ! Tous les réglages sauf l'heure seront réinitialisés.

Coupure de courant :

L'heure est conservedue jusqu'a 3 heures. Les horaires de montée / descente ne sont pas effacés.

IT

C. VISUALIZZA / TASTI

[1]. Menu
[2]. Ridurre il valore
[3]. Aumentare il valor
[4]. Prossimo commande
[5]. Orologio
[6].Orario prossimo comando

D. uso

[7]. Salita
[8]. Stop
[9]. Discesa
10]. Modalità automatica
