VISIOPHONE V600 RTS - Interphone vidéo SOMFY - Notice d'utilisation et mode d'emploi gratuit

Référence produit	SY2401297
Catégorie	Interphone vidéo couleur
Protocole radio	RTS (Radio Technology Somfy)
Canaux radio RTS	5 canaux
Portée radio champ libre	200 m
Distance max platine-moniteur	100 m (câble 2 fils)
Écran moniteur intérieur	17 cm TFT couleur
Résolution écran	480 x 234 pixels
Caméra platine	1/3 CCD, 72 LED infrarouges
Vision nocturne	Infrarouge automatique
Lecteur d'empreintes digitales	Jusqu'à 999 empreintes
Mémorisation photos visiteurs	Jusqu'à 400 photos
Équipements Somfy pilotables	5 équipements ou groupes
Alimentation moniteur	AC 100-240 V / 50-60 Hz
Sortie gâche électrique	12 V, 800 mA
Dimensions moniteur	225 x 150 x 29 mm
Dimensions platine	260 x 130 x 80 mm
Matériaux platine	Aluminium et Inox
Protection platine	IP 44
Température de fonctionnement platine	-20°C à +55°C

FOIRE AUX QUESTIONS - VISIOPHONE V600 RTS SOMFY

À quoi sert le VISIOPHONE V600 RTS de Somfy ?

Le VISIOPHONE V600 RTS est un interphone vidéo couleur 2 fils qui vous permet de voir et d'entendre un visiteur à la porte depuis l'intérieur. Il intègre un lecteur d'empreintes digitales pour commander l'ouverture d'un portail ou portillon sans badge. L'émetteur radio RTS embarqué permet aussi de piloter jusqu'à 5 équipements Somfy (volets, portail, éclairage) directement depuis le moniteur.

Comment raccorder la platine de rue au moniteur intérieur ?

Le raccordement s'effectue avec seulement 2 fils, sans polarité imposée, ce qui simplifie considérablement l'installation. La distance maximale entre la platine et le moniteur est de 100 m. Utilisez un câble de section suffisante pour éviter les chutes de tension sur de longues distances.

Combien d'empreintes digitales peut-on enregistrer dans le V600 RTS ?

Le lecteur d'empreintes de la platine de rue peut mémoriser jusqu'à 999 empreintes digitales, ce qui permet de gérer les accès d'un grand nombre d'utilisateurs (famille, employés, visiteurs réguliers). La programmation s'effectue directement depuis le menu du moniteur intérieur.

Comment fonctionne la mémorisation des images de visiteurs ?

Le moniteur enregistre automatiquement une photo à chaque appel et peut stocker jusqu'à 400 photos en mémoire interne. Vous pouvez consulter ces images depuis le menu du moniteur pour savoir qui a sonné en votre absence. Aucune carte mémoire externe n'est nécessaire.

Comment associer le V600 RTS à un portail ou des volets Somfy ?

Le moniteur intègre un émetteur radio RTS 5 canaux (pile CR2430, 3 V). Pour associer un équipement, accédez au menu de programmation du moniteur, sélectionnez le canal souhaité, puis activez le mode apprentissage sur le récepteur Somfy concerné. Le V600 RTS peut ainsi piloter jusqu'à 5 équipements ou groupes distincts.

La vision nocturne fonctionne-t-elle automatiquement ?

Oui, la caméra de la platine est équipée de 72 LED infrarouges qui s'activent automatiquement dès que la luminosité ambiante est insuffisante. Vous obtenez ainsi une image en noir et blanc de bonne qualité de nuit, sans aucune manipulation de votre part.

Peut-on installer un second moniteur intérieur ?

Oui, le système V600 RTS permet de raccorder un moniteur supplémentaire en extension sur le même câble 2 fils. Cela vous permet d'avoir un deuxième poste intérieur dans une autre pièce de la maison. Référez-vous à la notice pour le câblage du moniteur additionnel.

Que faire si l'image du moniteur est absente ou de mauvaise qualité ?

Vérifiez d'abord que la caméra de la platine n'est pas obstruée (poussière, condensation, toile d'araignée) et qu'elle est correctement orientée. Contrôlez ensuite le câblage 2 fils et la tension d'alimentation de la platine (DC 14,5 V). Notez que la communication est limitée à 2 minutes par appel : l'image coupe automatiquement après ce délai.

Quelle est la portée radio de la télécommande intégrée ?

L'émetteur RTS intégré au moniteur a une portée de 200 m en champ libre. En conditions réelles (murs, béton, obstacles métalliques), la portée effective est réduite. En cas de non-réponse, vérifiez l'absence d'obstacles entre le moniteur et le récepteur Somfy.

La platine de rue est-elle résistante aux intempéries et au vandalisme ?

La platine est fabriquée en aluminium et inox avec un indice de protection IP 44 (résistante aux projections d'eau). Elle fonctionne entre -20°C et +55°C et sa structure anti-vandale la rend adaptée à toutes les conditions climatiques françaises.

Comment effacer ou réinitialiser les empreintes enregistrées ?

La suppression des empreintes s'effectue via le menu de gestion des utilisateurs du moniteur intérieur. Vous pouvez supprimer une empreinte individuelle ou réaliser un effacement total de toutes les empreintes mémorisées. Consultez la section Gestion des empreintes de la notice pour la procédure pas à pas.

Le VISIOPHONE V600 RTS est-il encore disponible à l'achat ?

Le V600 RTS est un modèle obsolète qui a été remplacé dans la gamme Somfy. Des unités d'occasion et des pièces détachées restent disponibles auprès de revendeurs spécialisés. Pour toute assistance technique, contactez le service après-vente via somfy.fr.

MODE D'EMPLOI VISIOPHONE V600 RTS SOMFY

Visiophone couleur 2 fils - V600 RTS

Manuel d'installation et d'utilisation

Sommaire

Qui est Somfy? 2 Assistance 2 Garantie 2

Informations importantes - sécurité 2

Généralités 2 Consignes générales de sécurité 2 Conditions d'utilisation 2 Recyclage 3

Présentation du produit 3

Composition du kit 3 Descriptif du produit 4 Dimensions (en mm) 5 Installation type 6

Installation de la platine de rue et réglage de l'angle de VUE de la caméra-8

Raccordement de la platine de rue 9 Installation de l'étiquette porte-nom 10 Mise sous tension de l'installation 10

Utilisation 11

Répondre à un visiteur 11 Ouvrir le portail 11 Déverrouiller la gâche/serrure électrique 11 Utiliser le lecteur d'empreinte 11 Fonction mémoire d'image 11

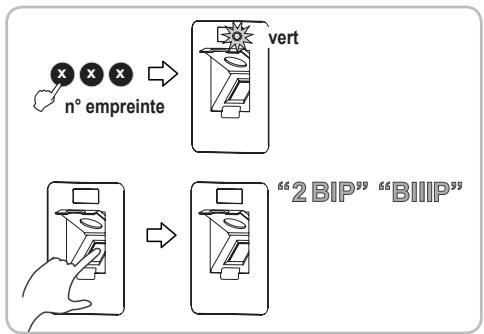

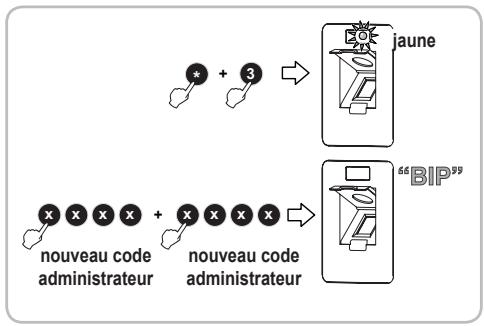

Paramétrage du lecteur d'empreinte 13

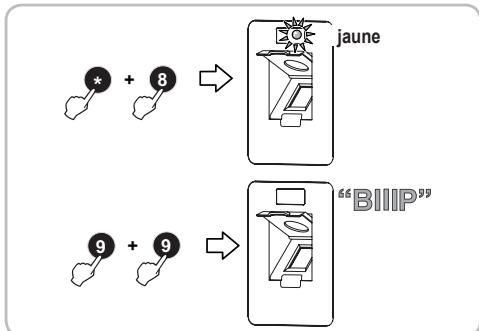

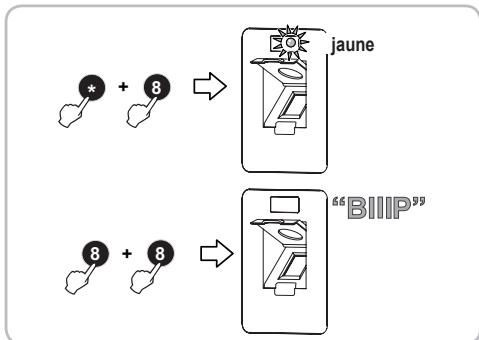

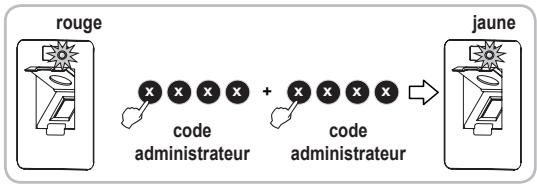

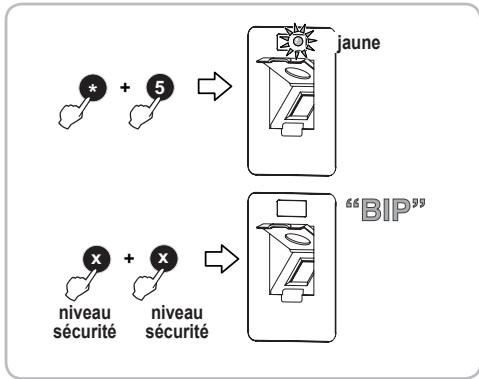

Entrer en mode paramétrage 13 Différents paramétrages possibles 13 Sortir du mode paramétrage 14

Réglages VSIOPHONE 15

Moniteur 15 Platine de rue 15

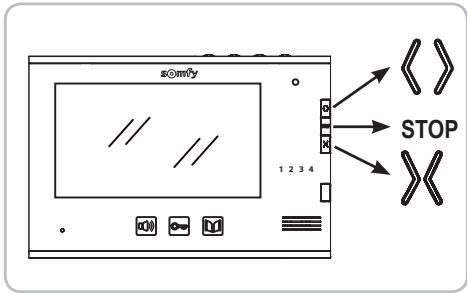

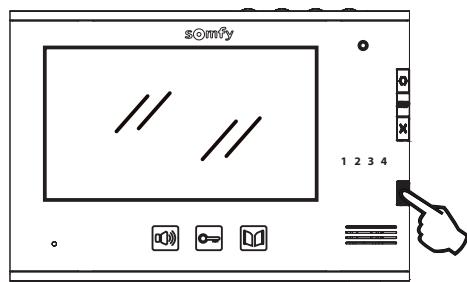

Commande sans FIL d'équipements SOMFY RTS 15

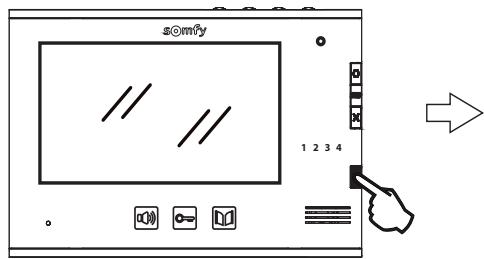

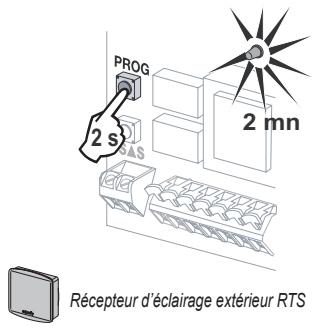

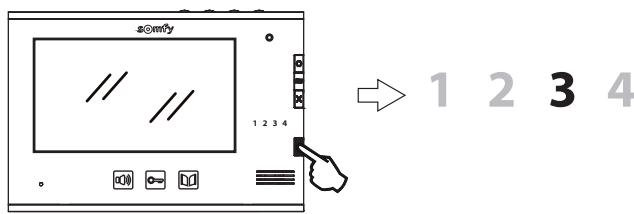

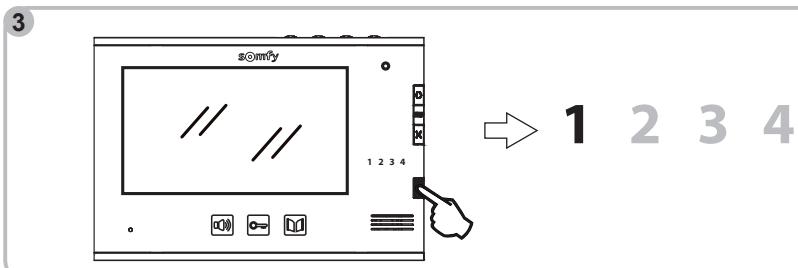

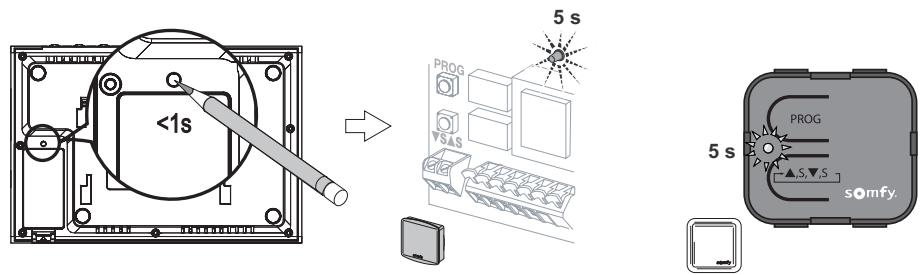

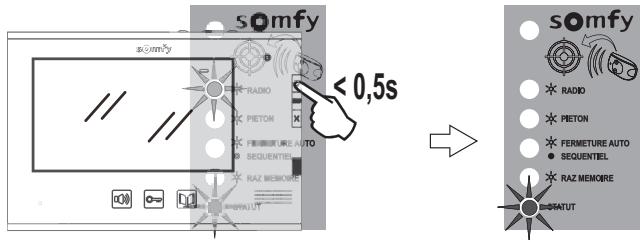

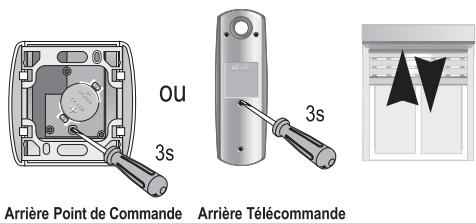

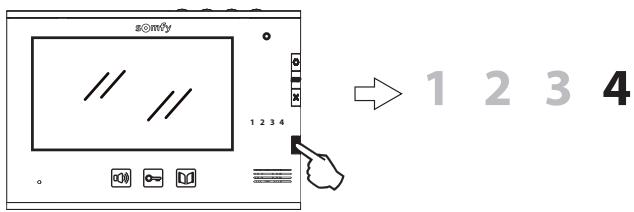

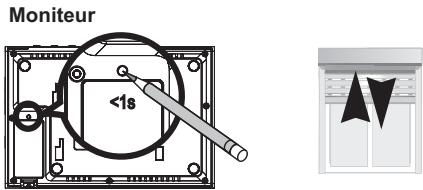

Programmation du moniteur sur un équipement Somfy RTS 15 Commande sans fil d'un équipement Somfy RTS depuis le moniteur 21

Maintenance 21

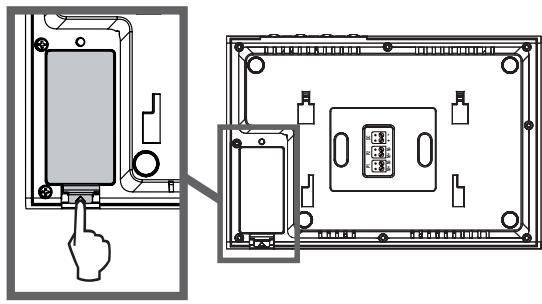

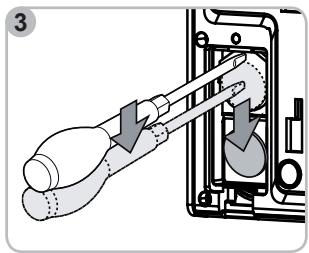

Changement de pile 21 Nettoyage 21

Mémo des empreintes enregistrées 22

Nous vous remercions d'avoir acheté un produit Somfy.

Somfy develops, produces and commercialises les moteurs et automatismes pour les équipements de la maison. Motorisations pour portails, portes de garages ou volets roulants, systèmes d'alarme, commandes d'éclairage, thermostats de chauffage, tous les produits Somfy répondent à vos attentes de sécurité, confort et économie d'énergie.

Chez Somfy, la recherche de la qualité est un processus d'amélioration permanent. C'est sur la fiabilité de ses produits que s'est construite la renommée de Somfy, synonyme d'innovation et de maîtrise technologique dans le monde entier.

Assistance

Bien vous connaître, vous écouter, répondre à vos besoins, telle est l'approche de Somfy.

Pour tout renseignement concernant le choix, l'achat ou l'installation de produits Somfy, vous pouvez demander conseil à votre magasin de bricolage ou prendre contact directement avec un conseiller Somfy qui vous guidera dans cette démarche.

Info Somfy Services :

Internet: www.ma-domotique-somfy.fr

Garantie

Ce produit est garanti 2 ans à compter de sa date d'achat. Déclarez votre garantie en créant votre compte personnel sur :

www.ma-domotique-somfy.fr

Généralités

Lire attentivement cette notice d'installation et les consignes de sécurité avant de commencer l'installation de ce produit Somfy. Suivre précisément chacune des instructions données et conserver cette notice aussi longtemps que le produit.

Avant toute installation, vérifier la compatibilité de ce produit Somfy avec les équipements et accessoires associés.

Cette notice décrit l'installation et l'utilisation de ce produit.

Toute installation ou utilisation hors du domaine d'application défini par Somfy est non conforme. Elle entraînerait, comme tout non respect des instructions figurant dans cette notice, l'exclusion de la responsabilité et de la garantie Somfy.

Somfy ne peut être tenu responsable des changements de normes et standards intervenus après la publication de cette notice.

Par la présente, Somfy déclare que l'appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Une déclaration de conformité est mise à disposition à l'adresse Internet www.somfy.com/ce (7" video doorphone).

Images non contractuelles.

Consignes générales de sécurité

Ne pas laisser les enfants jouer avec le point de commande.

Ne jamais tremper le point de commande dans un liquide.

Ce produit n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de ce produit.

Conditions d'utilisation

La portée radio est limitée par les normes de régulation des appareils radio.

La portée radio dépend fortement de l'environnement d'utilisation : perturbations possibles par gros appareillage électrique à proximité de l'installation, type de matériel utilisé dans les murs et cloisons du site.

L'utilisation d'appareils radio (par exemple un casque radio hi-fi) utilisant la même fréquence radio peut réduire les performances du produit.

L'enregistrement des empreintes digitales d'employés ou de prestataires à domicile n'est pas autorisé.

La caméra de ce visiophone a pour fonction d'identifier un visiteur, en aucun cas elle ne doit être utilisée pour surveiller la rue ou l'espace public.

Ce visiophone doit être utilisé conformément à la loi informatique et libertés.

Toute utilisation de ce produit en dehors d'un cadre strictement personnel est soumise à des obligations légales d'utilisation, notamment en application de la loi n°78-17 du 6 janvier 1978, sur lesquelles il appartient à l'acheteur de se renseigner auprès de la CNIL, et est soumise à l'obtention d'autorisations administratives préalables.

L'acheteur est susceptible d'engager sa responsabilité civile et pénale en cas d'utilisation détournée du dispositif dans le but de porter atteinte à l'intimité de la vie privée ou à l'image de tiers; Somfy ne pourrait en aucun cas être tenue responsable à raison d'une utilisation du visiophone en contravention avec les dispositions législatives et règlementaires en vigueur.

Recyclage

Ne jetez pas le produit ni la pile usagée avec les ordures ménagères. Veillez à les déposer dans un point de collecte ou dans un centre agréé afin de garantir leur recyclage.

Rep.	Désignation	Quantité
1	Monitaur intéérieur	1
2	Support de fixation monitaur	1
3	Blocs d'alimentation secteur (monitaur et platine de rue)	2
4	Platine de rue	1
5	Visière pare-pluie	1
6	Télécommande de réglage du lecteur biométrique	1
7	Vis + chevilles pour fixation monitaur et platine de rue	6 + 6
8	Clé torx	1

Descriptif du produit

Le visiophone se compose d'un moniteur intérieur et d'une platine de rue équipée d'un lecteur d'empreinte digitale. Le raccordement du moniteur intérieur à la platine de rue s'effectue à l'aide de 2 fils. La platine de rue peut ensuite être reliée à une motorisation de portail et à une serrure/gâche électrique, 12 V AC ou DC - 800 mA max. Le moniteur intérieur permet ainsi de commander un portail et un portillon. Le lecteur d'empreinte digitale permet de piloter soit un portail, soit un portillon.

Le moniteur intérieur est également equipped d'un émetteur radio RTS (Radio Technology Somfy). Cette commande sans fil permet de piloter une porte de garage, de l'éclairage, des volets roulants ou encore un portail Somfy.

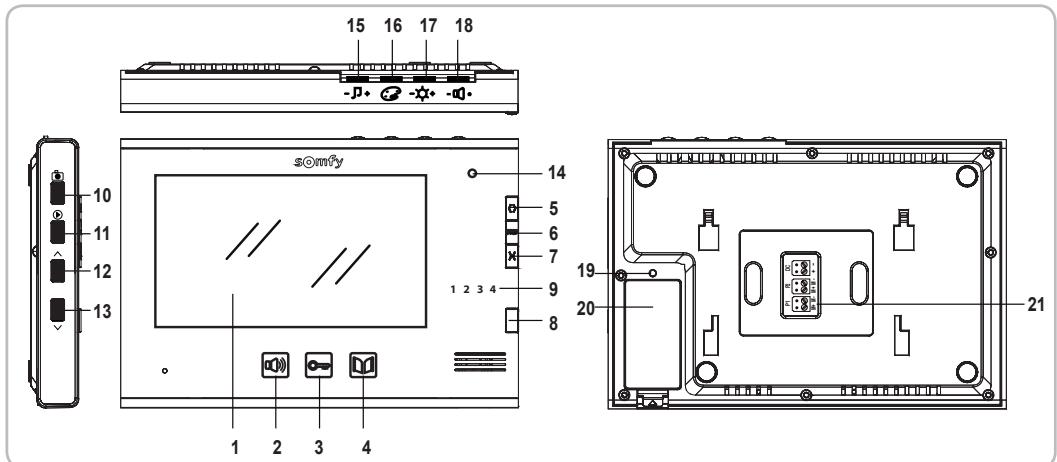

Moniteur

	Rep.	Désignation	Description
	1	Ecran	Permet de voir le visueur.
Commandes filaires	2	Touche activation micro	Active le microphone du moniteur pour répondre à un visueur.Permet de désir la sonnerie du moniteur.
	3	Touche gâche/serrure électrique	Pilote la gâche/serrure électrique.
	4	Touche portail	Pilote le portail motorisé.
Commandes sans fil	5	Touche ouvert/allumé	Commande l'ouverture du portail, du volet roulant, de la porte de garage ou l'allumage d'un éclairage.
	6	Touche STOP	Commande l'arrêt du mouvement du portail, du volet roulant, de la porte de garage.
	7	Touche fermé/éteint	Commande la fermeture du portail, du volet roulant, de la porte de garage ou l'extinction d'un éclairage.
	8	Bouton sélecteur de canal	Permet de sélectionner le canal radio qui pilote un produit ou un groupe de produits : porte de garage, volet roulant, éclairage, portail ou produit associé au 5ème canal (voir page 15 pour plus d'informations sur les canaux).
	9	Voyants des canaux	Chaque voyant représenté un canal.
	10	Touche photo	Permet de prendre une photo.
	11	Touche lecture	Permet de passer en mode lecture individuelle ou multiple des photos.
	12	Touche de navigation	Permet de visualiser la photo précédente.
	13	Touche de navigation	Permet de visualiser la photo suivante.
	14	Voyant activation micro	Informé l'utilisateur que le microphone du moniteur est activé pour communiquer avec le visueur.

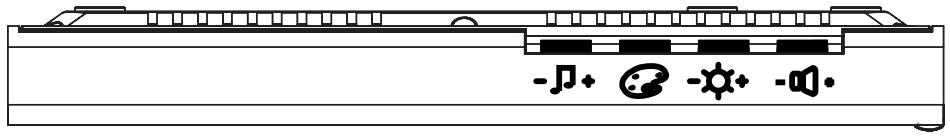

	15	Molette volume sonnerie	Permet de régler le volume de la sonnerie du moniteur.
	16	Molette couleurs écran	Permet de régler les couleurs de l'écran du moniteur.
	17	Molette luminosité écran	Permet de régler la luminosité de l'écran du moniteur.
	18	Molette volume écoute	Permet de régler le volume du haut-parleur du moniteur.

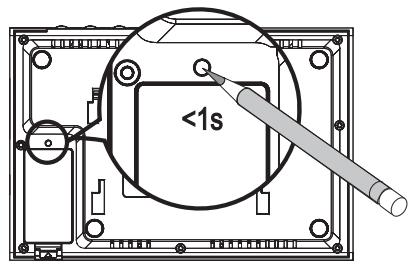

	19	Bouton PROG	Permet de programme le moniteur pour le pilotage sans fil des équipements RTS (Radio Technology Somfy).
	20	Logement pile	Logement de la pile type CR2430 (pile incluse) de l'émetteur radio.
	21	Bornier	Permet de raccarder le moniteur à la platine de rue et à l'alimentation secteur.

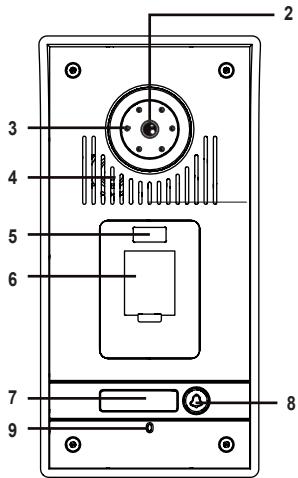

Rep.	Désignation	Description
1	Visière pare-pluie	Protège la caméra de la pluie.
2	Caméra	Filmé le visiteur et envoie l'image au moniteur.
3	Éclairage Led	Apporte une meilleure vision nocturne.
4	Haut-parleur	Permet au visiteur d'entendre son interlocuteur situé à l'intérieur.
5	Cellule infrarouge	Placez la télécommande de réglage en face de cette cellule lors des étapes de réglage du lecteur d'empreinte digitale.
6	Lecteur d'empreinte digitale	Permet au visiteur, dont une empreinte digitale est préalablement enregistrée, de commander l'ouverture du portail ou de piloter la gâche/serrure électrique.
7	Étiquette porte-nom rétro-éclairée	Permet d'indiquer votre nom sur une étiquette.
8	Bouton d'appel rétro-éclairé	Permet au visiteur de déclencher la sonnerie du moniteur. La caméra se met en marche et l'écran du moniteur s'allume.
9	Micro	Permet au visiteur de parler avec son interlocuteur situé à l'intérieur.

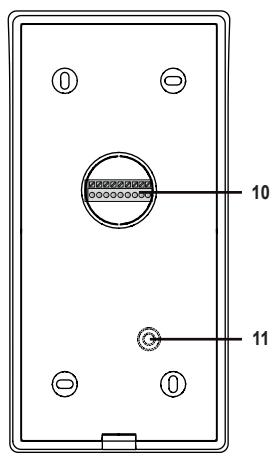

10	Bornier	Permet de raccarder la platine au moniteur, à une motorisation de portail et à une gâche/ serrure électrique.
11	Bouton de réglage du volume d'écoute	Permet de régler le volume du haut-parleur de la platine de rue.

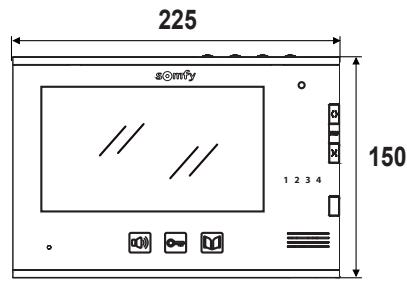

Dimensions (en mm)

épaissir avec support métal

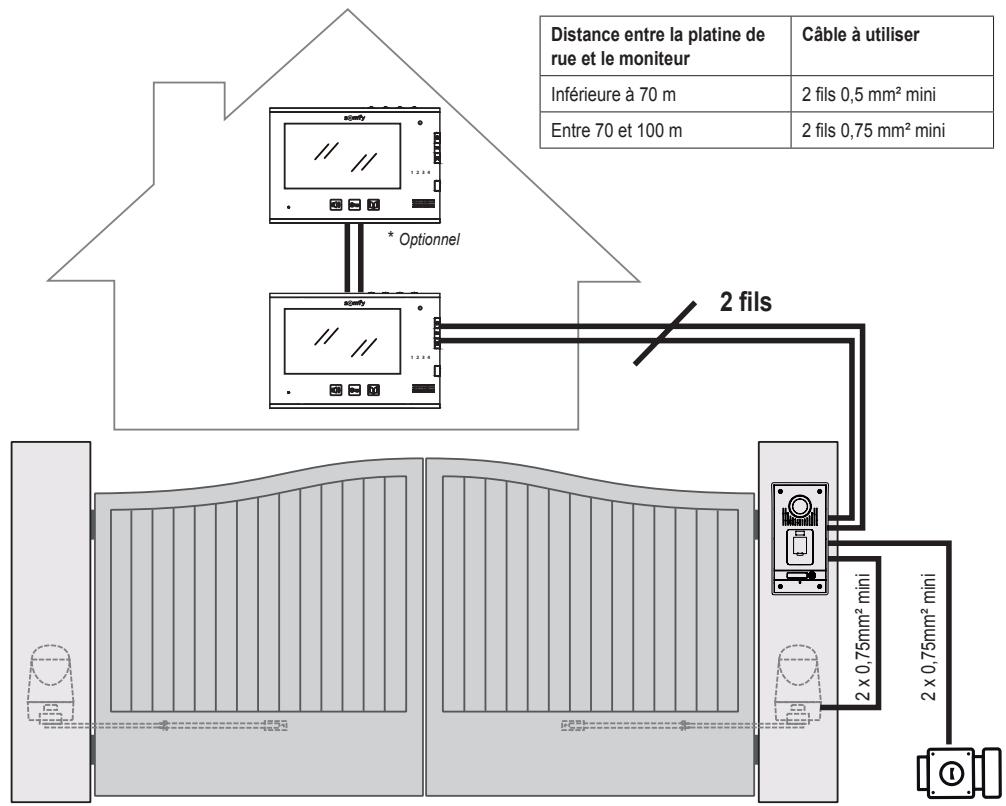

Installation type

Important : La distance maximale entre le moniteur et la platine de rue est de 100m

* Vous pouvez ajouter un second moniteur (ref. 2401187) sur votre installation - distance max. entre les 2 moniteurs = 30 m Note : Nous vous conseillons si possible de ne pas faire passer les câbles du visiophone dans la même gaine que les câbles électriques. Les câbles ne sont pas fournis.

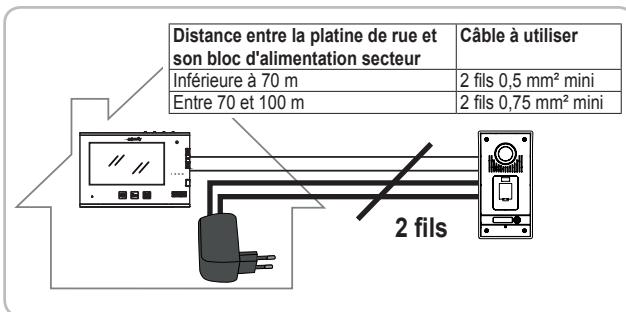

Bloc d'alimentation secteur de la platine de rue

Le bloc d'alimentation secteur de la platine de rue peut être installé soit à l'intérieur de la maison, soit à l'extérieur près de la platine de rue.

Prévoyez de faire passer 2 fils supplémentaires entre l'emplacement de la platine de rue et l'intérieur de la maison.

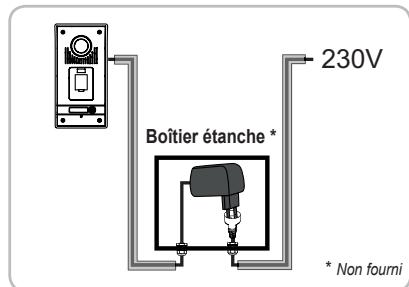

→ A l'extérieur, près de la platine de rue

Prévoyez de faire passer les fils du bloc d'alimentation secteur dans une goulotte ou un tube électrique et d'installer le bloc d'alimentation secteur dans un boîtier étanche.

Installation du moniteur

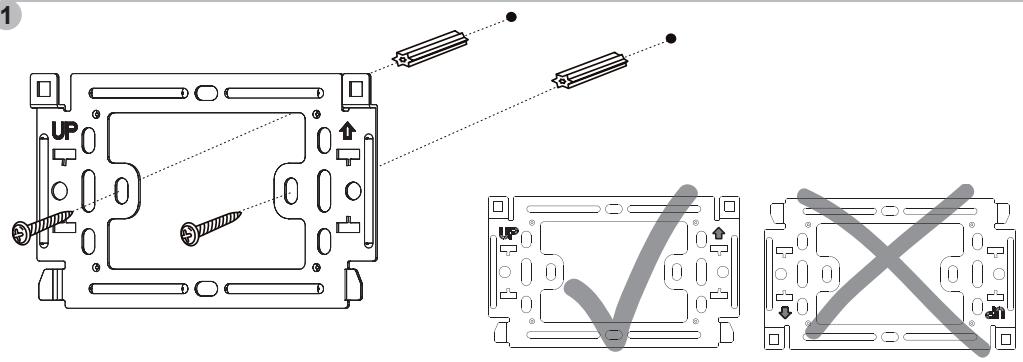

[1]. Fixez la plaque de fixation du moniteur au mur.

Important : Respectez le sens de fixation en positionnant la flèche vers le haut («UP» vers le haut) comme indiqué sur l'illustration.

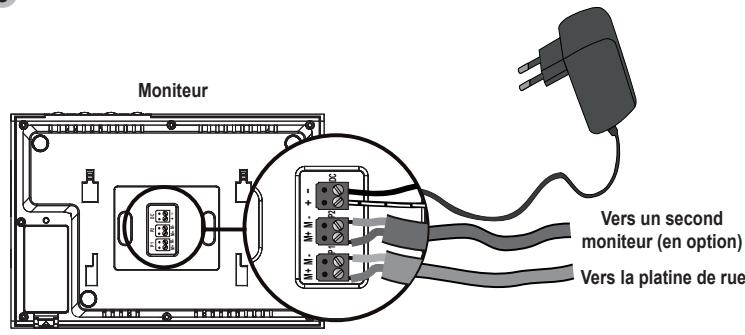

[2]. Retirez le connecteur DC à l'arrière du moniteur puis raccordez le cable du bloc d'alimentation secteur à ce connecteur : fil noir avec des traits blancs à gauche (+) et fil tout noir à droite (-). [3]. Branchez le connecteur du bloc d'alimentation secteur à l'arrière du moniteur sur DC dans le sens indiqué sur l'illustration (vis vers la droite) ; le sens de connexion des fils du bloc d'alimentation est important.

Important : Utilisez impérativement le bloc d'alimentation secteur fourni pour alimenter le moniteur.

Préparez le raccordement du moniteur à la platine de rue en raccordant un câble 2 fils sur le connecteur P1 à l'arrête du moniteur.

Si vous souhaitez installer un second moniteur, préparez le raccordement de ce moniteur en raccordant 2 fils sur le connecteur P2 à l'arrête du moniteur puis reportez-vous à la notice du second moniteur pour plus d'information sur son câblage.

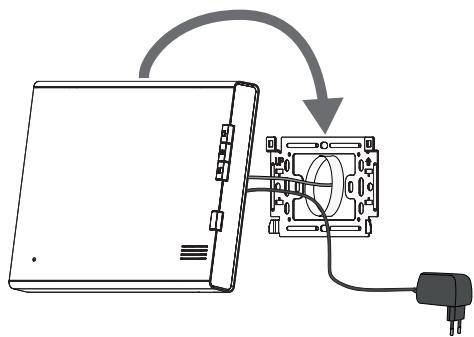

[4]. Clippez le moniteur sur le support de fixation en positionnant d'abord le haut du moniteur sur la platine puis le bas.

Note : Placez les fils du bloc d'alimentation secteur entre le support de fixation et le moniteur.

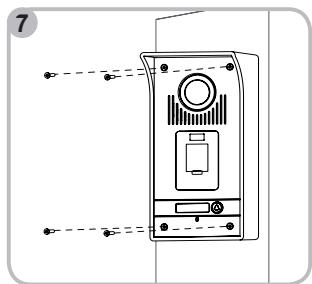

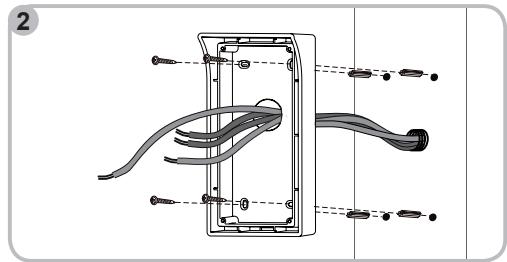

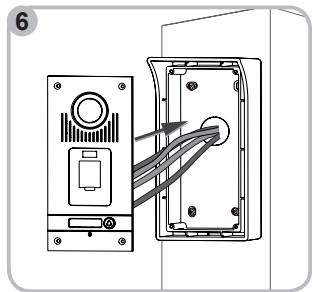

Installation de la platine de rue et réglage de l'angle de VUE de la caméra

Évitez d'installer la caméra face à une source lumineuse, les images du visiteur risquent de ne pas être convenables.

Nos vous conseillons de poser un joint en silicone entre la visière pare-pluie et le mur/pilier (sauf en bas de la visière pare-pluie) et d'installer la platine de rue à une hauteur d'environ 1,60 m.

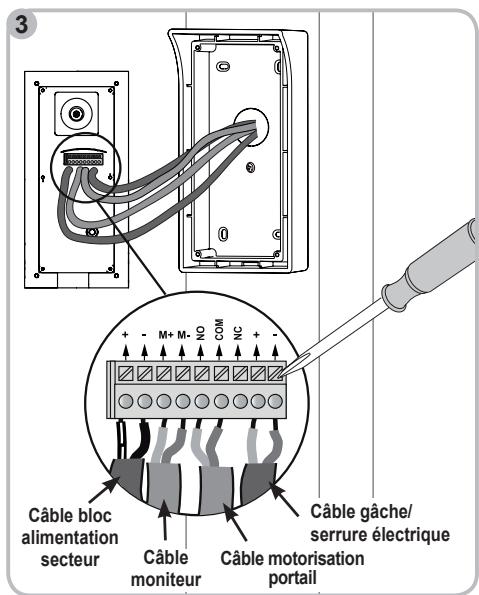

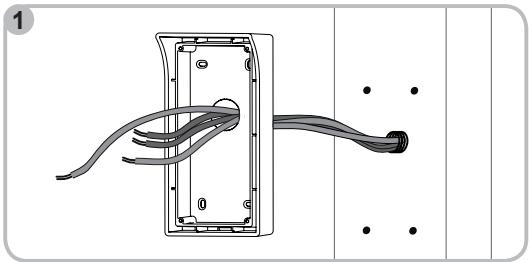

[1]. Passez l'ensemble des câbles (moniteur, portail et gâche/serrure électrique, bloc d'alimentation secteur) dans la visière pare-pluie. [2]. Fixez la visière pare-pluie au mur/pilier. [3]. Raccordez: - le câble du moniteur aux bornes M+ et M- de la platine de rue :

M+ du moniteur sur M+ de la platine de rue

M- du moniteur sur M- de la platine de rue

• le cable de la motorisation à la sortie contact sec (COM et NO) de la platine de rue
• le cable de la gâche/serrure électrique aux bornes + et - de la platine de rue.
• le cable du bloc d'alimentation secteur aux bornes + et - de la platine de rue : fil noir avec des traits blancs sur + et fil tout noir sur -. Note : Pour introduire les cables dans les bornes, appuyez sur le carré avec l'encoche à l'aide d'un tournevis, introduisez les fils puis relâchez.

Le lecteur d'empreinte digitale permet à un visiteur de piloter le portail ou la gâche/serrure électrique raccordés à la platine de rue.

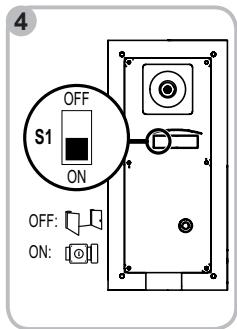

Avec le dipswitch S1 à l'arrière de la platine de rue, sélectionnez l'automatisme à piloter avec le lecteur d'empreinte digitale :

S1 = OFF : pilotage du portail

S1 = ON : pilotage de la gâche/serrure électrique

Nota : La platine de rue doit être hors tension pour changer la position de S1.

[5]. Si vous souhaitez changer l'angle de vue de la caméra, dévissez légèrement la vis à l'arrière de la platine de rue, orientez la caméra comme vous le souhaitez puis revissez la vis en maintenant l'orientation choisie. [6]. Installez la platine de rue dans la visière pare-pluie. [7]. Vissez la platine de rue à la visière pare-pluie à l'aide de la clé torx.

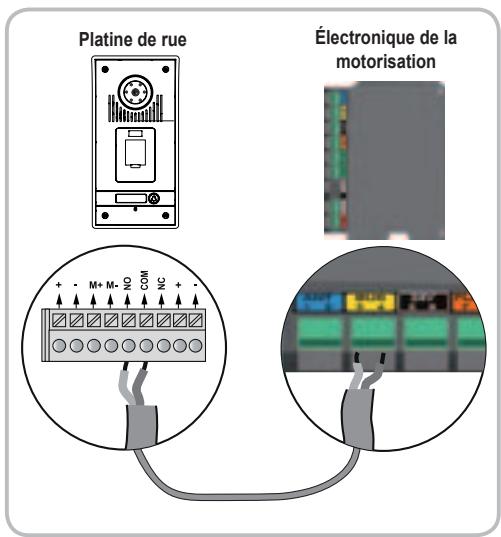

Une motorisation de portail somfy

Note : Lorsque la motorisation fonctionne sur une alimentation solaire, les commandes filaires sont désactivées. Dans ce cas, vous devrez utiliser la commande sans fil du moniteur pour commander votre motorisation de portail (voir page 17).

Debranchez le moteur de l'alimentation secteur. Enlevez le capot de l'armoire de commande ou du moteur contenant l'électronique. Sur les motorisations équipées d'une électronique représentée sur la vue de gauch 4 (étiquette jaune «BUS») de l'électronique de la motorisation.

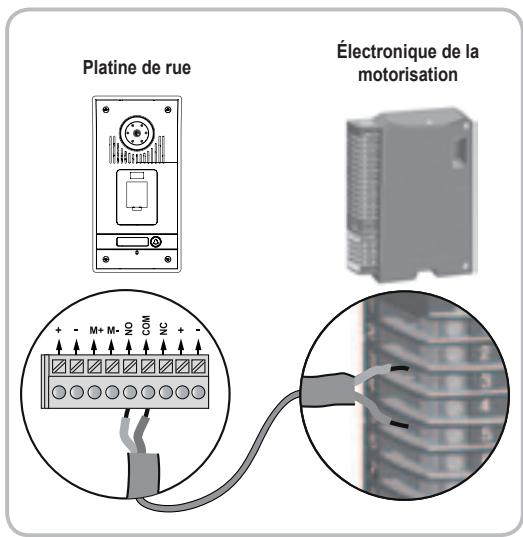

Sur les motorisations équipées d'une électronique représentée sur la vue de droit 5 de l'armoire de commande de la motorisation pour une ouverture totale ou aux bornes 3 et 6 pour une ouverture piétonne.

Note : Pour raccorder la platine de rue à un autre modèle de motorisation de portail, veuillez vous reporter à la notice d'installation de cette motorisation.

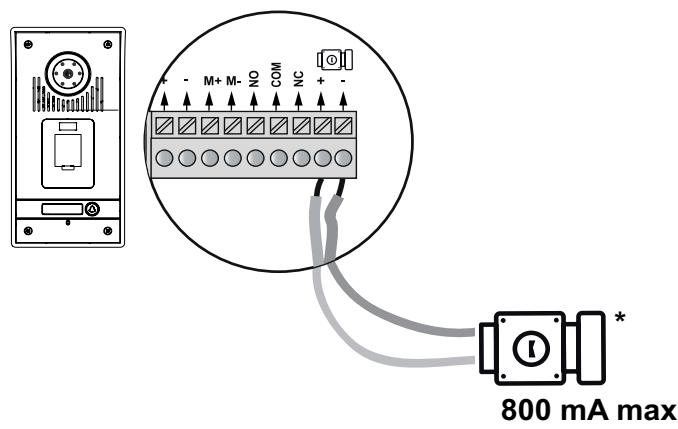

Une gâche/serrure électrique

Raccordez la sortie [O] de la platine de rue à la gâche/serrure selon le schéma ci-dessous.

• non fournie

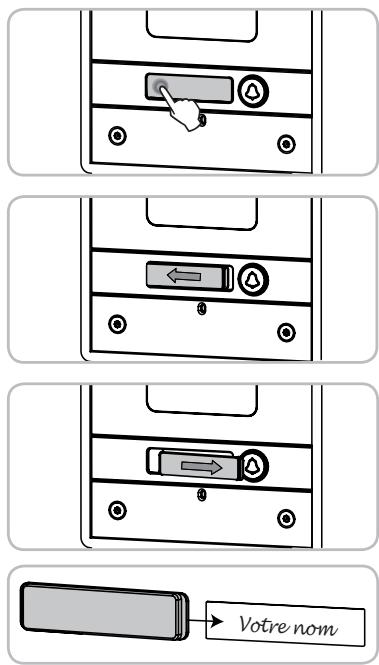

Installation de l'étiquette porte-nom

[1]. Appuyez et poussez sur la gauche de l'étiquette. [2]. À l'aide d'un tournevis, soulevez et enlevez la protection de l'étiquette porte-nom. [3]. Inscrivez votre nom sur l'étiquette blanche avec un marqueur permanent puis replacez l'étiquette et sa protection dans leur logement.

Mise sous tension de l'installation

À la fin de l'installation, rebranche la motorisation de portail sur l'alimentation secteur.

Branchez ensuite les blocs d'alimentation secteur du moniteur et de la platine de rue sur des prises électriques.

Important : Le bloc d'alimentation secteur du moniteur doit être installé à proximité du moniteur et être facilement accessible.

Le bloc d'alimentation secteur de la platine de rue peut être installé à l'intérieur de la maison ou à l'extérieur dans un boîtier étanche (voir page 6).

Répondre à un visiteur

Lorsqu'un visiteur appuie sur le bouton d'appel de la platine de rue, le moniteur émet 2 sonneries et l'image du visiteur s'affiche.

Appuyez sur la touche d'activation du micro. Le voyant d'activation du micro s'allume.

Vous pouvez dialoguer avec votre visiteur.

Note La durée maximum de la communication avec votre visiteur est de 2 minutes.

Si vous appuyez à nouveau sur la touche d'activation du micro, l'écran du moniteur s'éteint et la communication est coupée.

Ouvrir le portail

Écran du moniteur allumé ou éteint, appuyez sur la touche

Si l'écran du moniteur était allumé, il s'éteint lorsque le portail s'ouvre.

Déverrouiller la gâche/serrure électrique

Écran du moniteur allumé ou éteint, appuyez sur la touche déverrouillage

Si l'écran du moniteur était allumé, il s'est éteint lorsque la gâche/serrure électrique est déverrouillée.

Utiliser le lecteur d'empreinte

[1]. Soulevez le clapet de lecteur d'empreinte. [2]. Posez un doigt dont l'empreinte a été enregistrée sur le lecteur d'empreinte.

• Si le voyant au-dessus du lecteur d'empreinte s'allume vert et la platine émet un BIP, la reconnaissance d'empreinte a réussi.

Le portail s'ouvre ou la gache/serree électrique est déverrouillée selon les options sélectionnée lors de l'installation de la platine de rue.

• Si le voyant au-dessus du lecteur d'empreinte s'allume rouge et la platine émet un BIP puis 3 BIP, la reconnaissance d'empreinte a échoué.

Fonction mémoire d'image

Le moniteur peut mémoriser jusqu'à 400 photos.

À chaque appel d'un visiteur, une photo est prise automatiquement.

Prendre une photo d'un visiteur

En cours de communication avec un visiteur, appuyez sur la touche photo pour prendre une photo du visiteur.

Visualiser les photos mémorisées

Écran allumé ou éteint, appuyez sur la touche lecture pour visualiser les dernières photos prises puis appuyez sur les touches ∧ ∨ pour visualiser les 6 photos suivantes ou précédentes. Appuyez à nouveau sur la touche lecture pour visualiser une photo en plein écran puis appuyez sur les touches pour visualiser la photo suivante ou précédente.

Sur chaque photo :

• le numéro de photo s'affiche en haut à gauche,
• La date et l'heure à laquelle a été prise la photo s'affichent en bas de l'écran.

Nota : Après 10 secondes sans activité, l'écran du moniteur s'éteint automatiquement.

Effacer une ou toutes les photos

Effacer une photo

Sélectionnez la photo avec les touches ∧√, puis appuyez sur la touche photo [ ]

Effacer toutes les photos

Pour effacer toutes les photos, la mémoire photo doit être pleine (400 photos).

Appuyez brièvement sur la touche photo l puis appuyez 3 secondes sur la touche

Régler la date et l'heure

[1]. Appuyez sur la touche photo [ ] jusqu'à ce que l'écran s'allume. La date clignote. [2]. À chaque nouvel appui sur la touche photo [O], vous accédez au réglage suivant dans l'ordre : année - mois - jour - heures - minutes. Utilisez les touches ∧ √ pour régler la date et l'heure. [3]. Appuyez sur la touche photo [ ] pour sortir du mode réglage de la date et de l'heure. L'écran du moniteur s'éteint.

Parametrage du lecteur d'empreinte

Important : Pour paramétrer le lecteur d'empreinte de la platine de rue, placez la télécommande de réglage fournie avec le visiophone en face de la cellule infrarouge de la platine de rue (repère 5, page 5).

Entrer en mode paramétrage

Lorsque le voyant au-dessus du lecteur est allumé rouge, tapez 2 fois le code administrateur (par défaut, 1234) sur la télécommande de réglage.

Le voyant s'allume jaune.

Code administrateur

Le code administrateur permet d'entrer en mode réglage du lecteur d'empreinte. Le code administrateur par défaut est 1234.

[1]. Entrez en mode paramétrage. [2]. Tapez (étoile) fais 3 sur la télécommande de réglage. Le voyant au-dessus du lecteur clignote jaune. [3]. Entrez votre nouveau code à 4 chiffres. [4]. Entrez à nouveau votre code à 4 chiffres. La platine de rue émet un BIP. Le code administrateur est modifié.

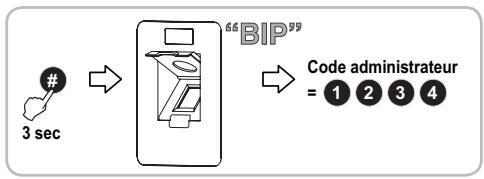

1. Coupez l'alimentation secteur de la platine de rue puis remettez la platine sous tension. 2. Dans les 5 secondes après la remise sous tension, appuyez 3 secondes sur # de la télécommande de réglage.

La platine de rue émet un BIP. Le code administrateur par défaut (1234) est restauré.

Enregistrer une empreinte

Chaque empreinte enregistrée est identifiée par un numéro que vous lui attribuez. Les empreintes peuvent être numérotées de 000 à 899.

[1]. Entrez en mode paramétrage. [2]. Tapez un numéro d'identification d'emploi à 3 chiffres sur la télécommande de réglage (par exemple, 001).

• Si le voyant au-dessus du lecteur s'allume vert, ce numéro d'empreinte est disponible. Réalisez l'étape [3]. -Si le vant au-dessus du lecteur s'allume rouge, ce numéro d'empreinte est déjà utilisé. Tapez un autre numéro d'empreinte.

[3]. Posez le doigt dont vous souhaitez memoriser l'empreinte sur le lecteur d'empreinte.

Important: Ne faites pas glisserYOUR doigt sur le lecteur d'empreinte. Voudece seulement le poser sur le lecteur. - La platine de rue émet 2 BIP courts puis un BIP long. L'empreinte est enregistrée. - Si la platine de rue émet un BIP puis 3 BIP, l'emploi a été mal lue. Posez à nouveau votre doigt pour enregistrer sonemploi. - Si la platine de rue émet un BIP puis 4 BIP, l'emploi est déjà enregistrée.

Effacer une ou toutes les empreintes enregistrées

[1]. Entrez en mode paramétrage. [2]. Tapez le numéro d'identification de l'empreinte à 3 chiffres que vous souhaitez effacer sur la télécommande de réglage. [3]. Tapez 2 fois sur (étoile). Le voyant au-dessus du lecteur s'allume vert. L'empreinte est effacée.

[1]. Entrez en mode paramétrage. [2]. Tapez (étoile) puis 8 sur la télécommande de réglage. Le voyant au-dessus du lecteur clignote jaune. [3]. Tapez 2 puis 8 sur la télécommande de réglage. La platine de rue émet un BIP long. Toutes les empreintes sont effacées.

Régler le niveau de sécurité

Ce paramètre permet de régler la sensibilité de reconnaissance des empreintes digitales.

Le niveau de sécurité peut être réglé de 1 (niveau minimum de sécurité) à 5 (niveau maximum de sécurité).

Nous vous conseillons de conserver le pré-réglage d'usine du niveau de sécurité (réglé à 3).

Note: Pour régler le niveau de sécurité, le code administrateur ne doit pas être le code administrateur par défaut (1234).

Entrez en mode paramétrage. Tapez * (étoile) puis 5 sur la télécommande de réglage. Le voyant au-dessus du lecteur clignote jaune. Tapez 2 puis le chiffre correspondant au niveau de sécurité souhaité sur la télécommande de réglage.

• La platine de rue émet un BIP. Le niveau de sécurité est réglé.
• La platine de rue émet 3 BIP. Le réglage du niveau de sécurité a échoué. Recommencez à l'étape [2].

Restaurer les réglages d'usine

[1]. Entrez en mode paramétrage. [2]. Tapez * (étoile) puis 8 sur la télécommande de réglage. Le voyant au-dessus du lecteur clignote jaune. [3]. Tapez 2 fois sur 9 sur la télécommande de réglage. La platine de rue émet un BIP long. Les réglages d'usine sont restaurés : - toutes les empreintes sont effacées, - le code administrateur par défaut (1234) est restauré.

Sortir du mode paramétrage

Pour sortir du mode paramétrage, tapez # sur la télécommande de réglage.

Le voyant s'allume rouge.

Note: La sortie du mode paramétrage se fait automatiquement après 30 secondes d'inactivité.

Moniteur

- - +	Molette volume sonnerie	Permet de régler le volume de la sonnerie du moniteur.
	Molette couleurs écran	Permet de régler les couleurs de l'écran du moniteur.
- - +	Molette luminosité écran	Permet de régler la luminosité de l'écran du moniteur.
- - +	Molette volume écoute	Permet de régler le volume d'écoute du moniteur.

Changer la sonnerie du moniteur

Deux sonneries sont disponibles sur le moniteur.

Pour changer la sonnerie du moniteur, faites un appui long (environ 7 secondes) sur la touche d'activation du micro. La nouvelle sonnerie du moniteur retentit 2 fois.

Pour changer à nouveau de sonnerie, recommencez l'opération décrite ci-dessus.

Régler le volume du haut-parleur

Pour régler le volume du haut parleur de la platine de rue, utilisez un tournevis pour tourner le bouton à l'arrête de la platine de rue :

• dans le sens des aiguilles d'une montre pour augmenter le volume,
• dans le sens inverse des aiguilles d'une montre pour diminuer le volume.

Bouton de réglage du volume du haut-parleur

Programmation du moniteur sur un équipement somfy RTS

Le moniteur est équipé d'un émetteur Radio Technologie Somfy (RTS). Il est compatible uniquement avec des appareils équipés de la Radio Technologie Somfy (RTS).

Il s'utilise pour commander individuellement ou simultanément les équipements Somfy suivants :

motorisation de porte de garage, - récepteur éclairage, motorisation de volet roulant, motorisation de portail.

Cette fonctionnalité est permise grâce à un système de canaux identifiés par des voyants.

Chaque canal correspond à une télécommande individuelle et peut commander un ou plusieurs équipement(s). Le nombre d'équipements pouvant être commandés par un canal est illimité. La navigation entre les canaux s'effectue grâce au bouton sélecteur de canal (repère 8 page 4).

Canal 1: 1234

Canal 2: 1 2 3 4

Canal 3: 1234

Canal 4: 1 2 3 4

Canal5: 1234

Pour sélectionner le canal choisi pour la commande sans fil d'un équipement

Appuyez sur le bouton sélecteur de canal : le voyant du canal sélectionné clignote.

Appuyez autant de fois que nécessaire sur le bouton sélecteur de canal jusqu'à ce que les voyants indiquent le canal souhaité.

Note : Tous les voyants sont allumés pour indiquer le 5ème canal.

Important : Vérifiez que l'équipement à commander sans fil n'est pas trop éloigné du moniteur.

Programmation sur un moteur de porte de garage somfy RTS

Note: Le moniteur peut être débranché de l'alimentation secteur pour réaliser cette procédure.

Ouvrez le capot du moteur. Vérifiez que le moteur est sous tension. Sélectionnez un canal libre en appuyant sur le bouton sélecteur de canal du moniteur. Appuyez 3 secondes sur le bouton de réglage du moteur. La fonction PROG est activée pendant 2 minutes. Le voyant réglage du moteur s'allume fixement. Faites un appui bref sur la touche ouverture du moniteur. Le voyant réglage du moteur clignote puis s'éteint.

Note : Pour effacer la programmation du visiophone sur une motorisation de porte de garage Somfy, répétez toutes les étapes décrites ci-dessus.

Sur une douille ou une prise télécommandée somfy RTS

Note: Le moniteur peut être débranché de l'alimentation secteur pour réaliser cette procédure.

Vérifiez que la douille/la prise télécommandée est sous tension. Sélectionnez un canal libre en appuyant sur le bouton sélecteur de canal du moniteur. Appuyez sur le bouton de programmation de la douille/prise télécommandée jusqu'à ce que son voyant clignote. La fonction PROG est activée pendant 2 minutes. Faites un appui bref avec un objet fin sur le bouton PROG à l'arrière du moniteur (au-dessus du logement de la pile, repère 19, page 4). Le voyant de la douille/prise télécommandée s'allume fixement puis s'éteint.

Exemples de douille, prises télécommandées Somfy 4

Note: Pour effacer la programmation du visiophone sur une douille ou une prise télécommandée Somfy, répétez toutes les étapes décrites ci-dessus.

Sur un récepteur d'éclairage somfy RTS

Attention : Le récepteur est alimenté en 230V. Pour toute sécurité, prenez garde à ne pas toucher le bornier ou la partie dénudée des fils.

Note: Le moniteur peut être débranché de l'alimentation secteur pour réaliser cette procédure.

[1]. Ouvrez le récepteur d'éclairage. [2]. Vérifiez que le récepteur est sous tension. [3]. Appuyez sur le bouton PROG du récepteur jusqu'à ce que le voyant du récepteur s'allume. La fonction PROG est activée pendant 2 minutes. [4]. Sélectionnez un canal libre en appuyant sur le bouton sélecteur de canal du moniteur. [5]. Faites un appui bref avec un objet fin sur le bouton PROG à l'arrête du moniteur (au-dessus du logement de la pile, repère 19, page 4). Le voyant du récepteur clignote pendant 5 secondes.

Récepteur d'éclairage intérieur RTS

5 Note : Pour effacer la programmation du visiophone sur un récepteur d'éclairage Somfy, répétez toutes les étapes décrites ci-dessus.

Programmation sur une motorisation de volet roulant radio somfy RTS

Note : Le moniteur peut être débranché de l'alimentation secteur pour réaliser cette procédure.

[1]. Identifiez la commande d'origine du volet roulant, c'est-à-dire la télécommande ou le point de commande qui ne pilote que ce volet roulant. Nota : - Si la commande d'origine est perdue ou cassée et qu'elle est la seule à piloter le volet roulant, contactez un de nos conseillers Somfy. - Si une autre commande pilote le volet roulant, utilisez la pour suivre les étapes suivantes. [2]. Entrouvrez le volet roulant avec la commande d'origine. [3]. Appuyez sur le bouton PROG de la commande d'origine jusqu'àu va-et-vient du volet roulant (ou une série de 3 BIP). La fonction PROG est activée pendant 2 minutes. [4]. Sélectionnez un canal libre en appuyant sur le bouton sélecteur de canal du moniteur. [5]. Faites un appui bref avec un objet fin sur le bouton PROG à l'arrière du moniteur (au-dessus du logement de la pile, repère 19, page 4). Le volet roulant effectue un va-et-vient (ou une série de 8 BIP).

Émetteur RTS d'origine

Note : Pour effacer la programmation du visiophone sur une motorisation de volet roulant Somfy, répétez toutes les étapes décrites ci-dessus.

Programmation sur une motorisation de portail somfy RTS

Note: Le moniteur peut être débranché de l'alimentation secteur pour réaliser cette procédure.

[1]. Ouvrez le capot de l'armoire de commande ou du moteur contenant l'électronique. [2]. Vérifiez que le moteur est sous tension. [3]. Retirez le moniteur de son support de fixation. [4]. Sélectionnez un canal libre en appuyant sur le bouton sélecteur de canal du moniteur. [5]. Posez le moniteur sur la cible du boîtier électronique du moteur.

Important : La partie droite du moniteur doit être posée sur la cible du boîtier électronique pour que le moniteur soit bien détecté par l'électronique du moteur. [6]. Faites un appui bref sur la touche ouverture du moniteur.

Le voyant RADIO du boîtier électronique du moteur s'allume puis s'éteint.

4 5 6

Boîtier électronique de la motorisation

Note : Pour effacer la programmation du visiophone sur une motorisation de portail Somfy, consultez la notice de la motorisation.

Commande sans fil d'un équipement somfy RTS depuis le moniteur

[1]. Sélectionnez le canal associé à l'équipement que vous souhaitez commander en appuyant sur le bouton sélecteur de canal : le voyant du canal sélectionné clignote.

Appuyez autant de fois que nécessaire sur le bouton sélecteur de canal jusqu'à ce que les voyants indiquent le canal souhaité.

[2]. Commandez votre équipement à l'aide des touches Ouvert/allumé, STOP et Fermé/éteint du moniteur.

L'équipement réagira comme indiqué dans le tableau ci-dessous :

Equipement commandé	Appui sur la touche :
	Ouvert/allumé «	STOP	Fermé/éteint X
Porte de garage	Ouvert	Arrêté	Fermé
Eclairage	Allumé	-	Eteint
Volet roulant	Ouvert	Arrêté (si volet roulant en mouvement)	Fermé
Portail	Ouvert	Arrêté (si portail en mouvement)	Fermé

Changement de pile

Le pilotage sans fil des équipements s'effectue grâce à un émetteur radio intégré au moniteur alimenté par une pile.

Si le pilotage sans fil ne fonctionne plus correctement, la pile est peut-être faible et doit être changée.

Pour changer la pile, ouvre le logement de pile au dos du moniteur (repère 20 page 4) et remplacez la pile usée par une pile de même type (3V type CR2430).

Nettoyage

L'entretien du visiophone se fait avec un chiffon sec et doux, sans solvant.

Avant le nettoyage, mettez l'appareil hors tension.

MÉMO DES EMPREINTES ENREGISTRÉES

N° d'empreinte	Nom

CHARACTERISTIQUES TECHNIQUES

Moniteur
Alimentation		100-240 VAC/ 50-60 Hz ; 17 VDC
Ecran		Couleur - TFT 7" - résolution : 480x234 pixels
Durée max. de communication		2 minutes
Température de fonctionnement		-10°C à +55°C
Emetteur radio	Fréquence	433,42 MHz
	Alimentation	3 V type CR2430
	Portée	200m (en champ libre)
Platine de rue
Alimentation		DC 14,5V
Caméra		1/3 CCD 72°
Vision nocturne		LED visibles 0,05LUX
Température de fonctionnement		-20°C à +55°C

Somfy

50 Avenue du Nouveau Monde

BP 250 - 74307 Cluses Cedex

France

www.somfy.com

Service Consommateurs

1 place du Crétet

BP 138 - 74307 Cluses CEDEX

Marque Indigo 3760 Somfy

www.ma-domotique-somfy.fr
