Marque	Testboy
Modèle	TB 74
Type de produit	Mesureur numérique d'épaisseur de couche
Catégorie	Équipements de mesure
Dimensions	Longueur 160 mm, diamètre 33 mm
Alimentation	1 pile 12 V type V23
Indice de protection	IP40
Plage de mesure	0 – 400 μm
Affichage	3 LED (rouge, jaune, vert) avec code couleur
Fonctions principales	Mesure d'épaisseur de couche sur métaux magnétiques, indication visuelle par LED
Coupure automatique	Oui
Utilisation conforme	Applications décrites dans la notice ; toute autre utilisation interdite
Consignes de sécurité	Éviter champs électromagnétiques, hautes températures, poussière et humidité
Entretien et nettoyage	Nettoyer avec un chiffon sec ; retirer les piles en cas d'inutilisation prolongée
Remplacement des piles	Retirer le couvercle du compartiment pile, respecter la polarité
Garantie	5 ans (sur présentation de la facture)
Normes et certificats	Conforme CE, directives basse tension 2006/95/CE et CEM 2004/108/CE
Mise au rebut	Retourner aux points de collecte pour déchets électroniques ; piles usagées à déposer en point de collecte

FOIRE AUX QUESTIONS - TB 74 Testboy

Comment utiliser le Testboy TB 74 ?

Otez le capot du testeur et appuyez sur la touche pour mettre l'appareil en marche. Tenez le palpeur sur la surface à mesurer et lisez le résultat sur les diodes lumineuses. Remettez le capot après usage.

Que signifient les couleurs des LED ?

Les LED indiquent l'épaisseur de couche : vert = 0-150 μm, vert/jaune = 150-250 μm, jaune = 250-350 μm, jaune/rouge = 350-400 μm, rouge > 400 μm.

Comment remplacer les piles ?

Retirez le couvercle du compartiment pile en actionnant le clip vers le haut. Insérez une pile 12 V type V23 en respectant la polarité, puis refermez le couvercle.

Quelle est la plage de mesure du TB 74 ?

La plage de mesure est de 0 à 400 μm (micromètres).

L'appareil dispose-t-il d'une coupure automatique ?

Oui, le Testboy TB 74 est équipé d'un système de coupure automatique pour économiser les piles.

Comment nettoyer l'appareil ?

Nettoyez l'appareil avec un chiffon sec. N'utilisez pas de produits agressifs. Retirez les piles si vous ne l'utilisez pas pendant une durée prolongée.

Quelle est la garantie du Testboy TB 74 ?

Testboy offre une garantie de 5 ans sur présentation de la facture, couvrant les défauts de fabrication et de matériau. Les dommages dus aux chutes ou erreurs de manipulation sont exclus.

L'appareil est-il étanche ?

L'indice de protection est IP40, ce qui signifie qu'il est protégé contre les corps solides de plus de 1 mm, mais pas contre l'eau.

Puis-je mesurer sur des métaux non magnétiques ?

Non, le Testboy TB 74 est conçu uniquement pour mesurer l'épaisseur de couche sur les métaux magnétiques (par exemple, acier).

Que faire en cas de dysfonctionnement ?

En cas de défaut, contactez le service après-vente Testboy GmbH au 0049 (0)4441 / 89112-10. N'ouvrez pas l'appareil vous-même, cela annulerait la garantie.

MODE D'EMPLOI TB 74 Testboy

Avertissement

Pour des raisons de sécurité et d'homologation (CE), il est interdit de modifier l'appareil de votre propre chef. Afin d'assurer un fonctionnement sûr de l'appareil, respecter absolument les consignes de sécurité, les avertissements ainsi que le chapitre « Utilisation conforme ».

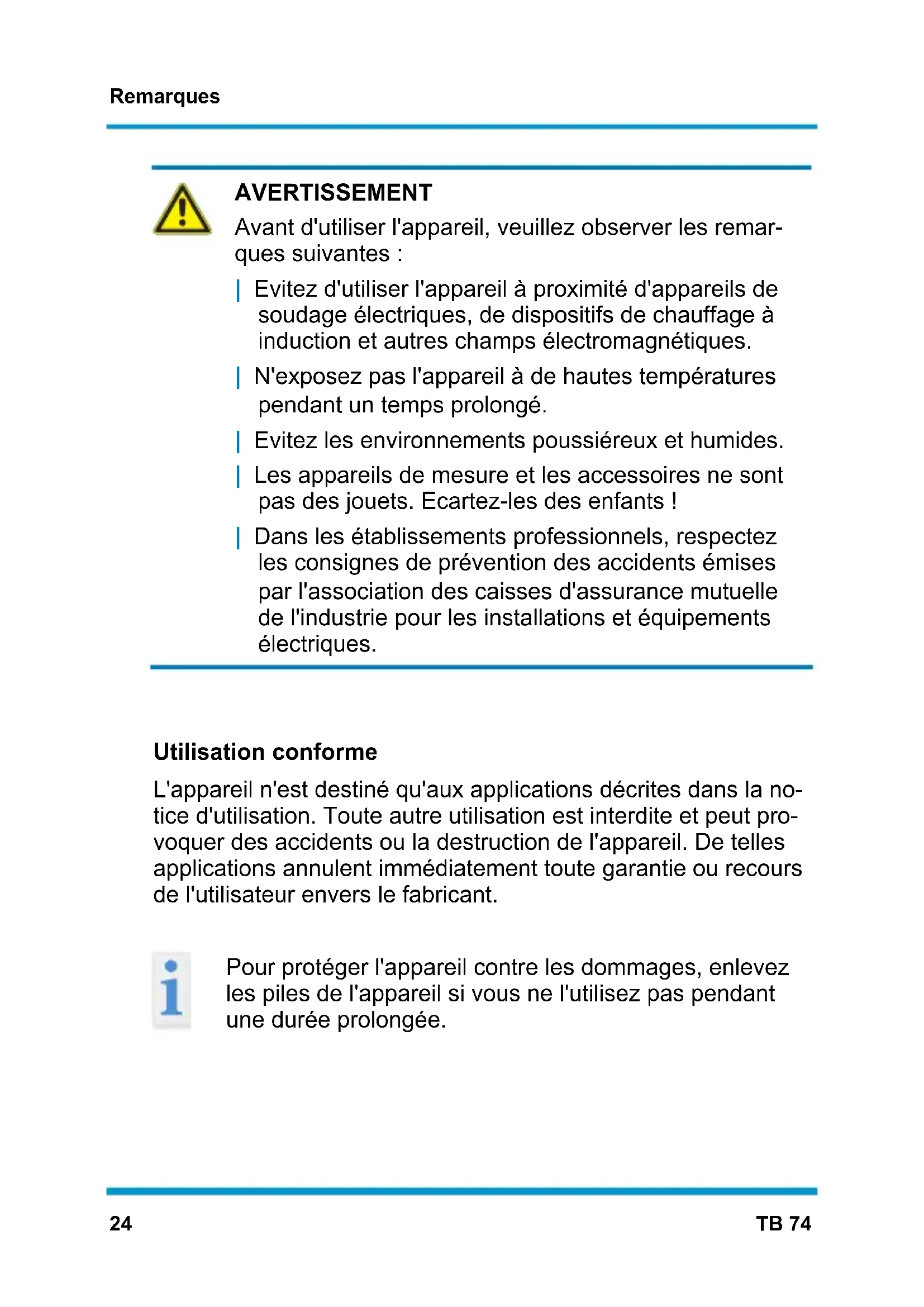

Consignes générales de sécurité

Avant d'utiliser l'appareil, veuillez observer les remarques suivantes :

Évitez d'utiliser l'appareil à proximité d'appareils de soudage électriques, de dispositifs de chauffage à induction et autres champs électromagnétiques. N'exposez pas l'appareil à de hautes températures pendant un temps prolongé. Évitez les environnements poussiéreux et humides. Les appareils de mesure et les accessoires ne sont pas des jouets. Écartez-les des enfants ! Dans les établissements professionnels, respectez les consignes de prévention des accidents émises par l'association des caisses d'assurance mutuelle de l'industrie pour les installations et équipements électriques.

Utilisation conforme

L'appareil n'est destiné qu'aux applications décrites dans la notice d'utilisation. Toute autre utilisation est interdite et peut provoquer des accidents ou la destruction de l'appareil. De telles applications annulent immédiatement toute garantie ou recours de l'utilisateur envers le fabricant.

Pour protéger l'appareil contre les dommages, enlevez les piles de l'appareil si vous ne l'utilisez pas pendant une durée prolongée.

En cas de dommages matériels ou corporels provoqués par une manipulation non conforme ou le non-respect des consignes de sécurité, nous n'assumons aucune responsabilité. Dans de tels cas, tout recours en garantie est exclu. Un point d'exclamation dans un triangle renvoie à des consignes de sécurité se trouvant dans le mode d'emploi. Avant la mise en service, lisez les instructions complètement. Cet appareil a été contrôlé CE et est donc conforme aux directives exigées.

Nous nous réservons le droit de changer les spécifications sans avis préalable © Testboy GmbH, Allemagne.

Exclusion de responsabilité

En cas de dommages causés par le non-respect du mode d'emploi, tout recours en garantie est annulé ! Nous n'assumons aucune garantie pour les conséquences qui en résultent !

Testboy n'assume aucune responsabilité pour les dommages résultant :

du non-respect du mode d'emploi, de modifications du produit non autorisées par Testboy ou de pièces de rechange non fabriquées ou non autorisées par Testboy, de l'influence de l'alcool, de drogues ou de médicaments.

Pertinence du mode d'emploi

Les présentes instructions d'utilisation ont été élaborées avec grand soin. Nous ne garantissons pas que les données, figures et dessins soient corrects ni complets. Sous réserve de modifications, d'erreurs d'impression, d'erreurs et omissions.

Mise au rebut

Cher client Testboy, en achetant notre produit, vous avez la possibilité de rendre l'appareil à des points de collecte pour déchets électroniques au terme de son cycle de vie.

La DEEE (2002/96/CE) réglemente le retour et le recyclage des déchets électriques et électroniques. Depuis le 13/8/2005, les fabricants d'appareils électriques et électroniques sont tenus de reprendre gratuitement les appareils électriques achetés après cette date et de les recycler. Depuis cette date, les appareils électriques ne doivent plus être mis aux déchets « ordinaires ». Les appareils électriques doivent être recyclés et éliminés séparément. Tous les appareils auxquels s'applique cette directive portent ce logo.

Mise au rebut de piles usagées

En tant que consommateur final, vous êtes tenu par la loi (loi sur les piles) de rendre toutes vos piles et accumulateurs ; la mise aux déchets ménagers est interdite !

Les piles/accumulateurs comportant des substances polluantes sont repérés par les symboles ci-contre, indiquant l'interdiction de mise aux déchets ménagers.

Les désignations du métal lourd déterminant sont les suivantes :

Vous pouvez rendre vos piles/accumulateurs usagés gratuitement à tous les points de collecte de votre commune ou aux points de vente de piles/accumulateurs !

Garantie de 5 ans

Les appareils Testboy sont soumis à un contrôle de qualité strict. Si toutefois des défauts de fonctionnement devaient survenir lors de l'utilisation quotidienne, nous accordons une garantie de 5 ans (uniquement valable sur présentation de la facture). Nous éliminons gratuitement tout défaut de fabrication et de matériau si vous nous renvoyez l'appareil non ouvert et sans que ce dernier n'ait subi d'intervention par une tierce partie. Les dommages dus aux chutes ou aux erreurs de manipulation sont exclus de la garantie.

Veuillez contacter :

Testboy GmbH Tel: [phone]

Certificat de qualité

Toutes les activités et procédures qualitatives effectuées au sein de la société Testboy GmbH sont contrôlées en permanence par un système de gestion de la qualité. Testboy GmbH garantit en outre que les outils et instruments de contrôle utilisés lors de l'étalonnage sont soumis à un contrôle permanent.

Déclaration de conformité

Ce produit est conforme aux directives basse tension 2006/95/CE et aux directives de CEM 2004/108/CE.

Utilisation

Nous vous remercions vivement d'avoir acheté le Testboy® TB 74.

La pointe d'essai trouve son utilisation comme mesureur numérique d'épaisseur de couche, afin de déterminer l'épaisseur de couche sur les métaux magnétiques. Elle a été développée pour l'utilisation professionnelle, dans les ateliers et pour la maintenance. L'épaisseur de couche s'affiche dans les différentes plages à l'aide de 3 LED.

Coupure automatique

Le Testboy TB 74 est équipé d'un système de coupure automatique.

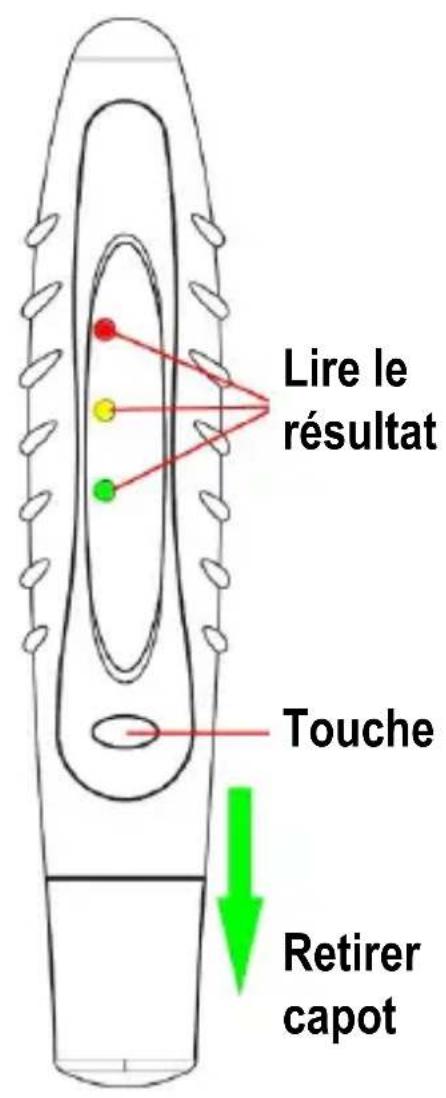

Détermination de l'épaisseur de couche

Oter le capot du testeur et en appuyant sur la touche, mettre l'appareil en marche. Tenir le palpeur sur la surface à mesurer et simultanément, lire le résultat sur les diodes lumineuses.

Lire le résultat Touche Retirer capot

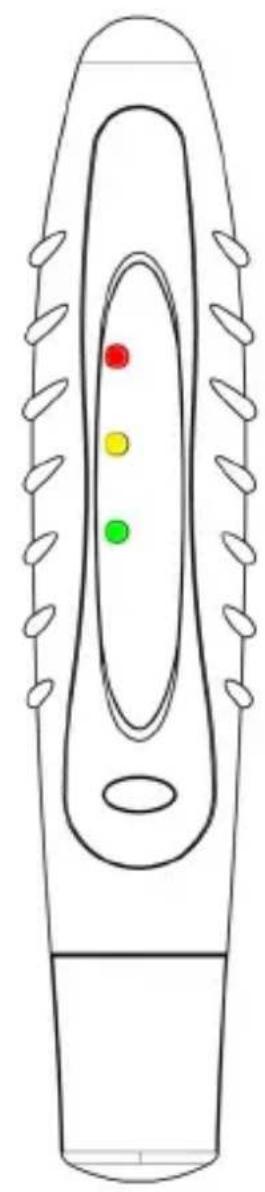

Indication

L'affichage est constitué de trois diodes lumineuses, indiquant chacune l'épaisseur de couche respective.

rouge >400 μm

jaune / rouge 350 - 400 μm

jaune 250 - 350 μm

vert / jaune 150 - 250 μm

vert 0 - 150 μm

L'appareil est réglé fixe sur ces valeurs et ne nécessite aucun étalonnage.

Remettre le capot en place. La pointe du palpeur est sensible !

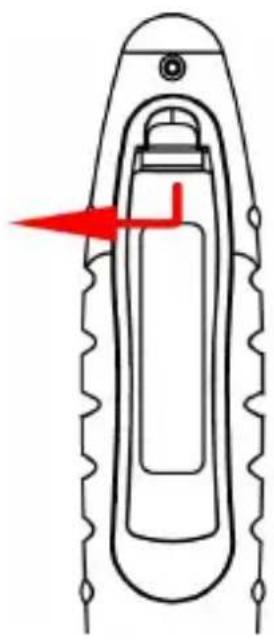

Remplacement des piles

Retirer le couvercle du compartiment pile en actionnant le clip vers le haut. Lors de la mise en place des piles neuves, veiller à respecter la polarité ! Insérer de nouvelles piles et refermer le couvercle.

Ne pas mettre les piles dans les déchets ménagers. Des points de collecte existent, même près de chez vous !

Caractéristiques techniques

Indication visuelle, 3 LED

Dimensions L=160 mm / ∅=33 mm

Piles 1 x 12 V type V23

Indice de protection IP 40

Plage de mesure 0 – 400 μm
