Merk	Testboy
Model	TB 74
Producttype	Digitale laagdiktemeter
Categorie	Meetapparatuur
Afmetingen	Lengte 160 mm, diameter 33 mm
Voeding	1 batterij 12 V type V23
Beschermingsgraad	IP40
Meetbereik	0 – 400 μm
Weergave	3 LED's (rood, geel, groen) met kleurcodering
Hoofdfuncties	Laagdiktemeting op magnetische metalen, visuele indicatie via LED
Automatische uitschakeling	Ja
Conform gebruik	Toepassingen beschreven in de handleiding; elk ander gebruik is verboden
Veiligheidsvoorschriften	Vermijd elektromagnetische velden, hoge temperaturen, stof en vochtigheid
Onderhoud en reiniging	Reinigen met een droge doek; batterijen verwijderen bij langdurig niet-gebruik
Vervangen van batterijen	Verwijder het deksel van het batterijvak, let op de polariteit
Garantie	5 jaar (op vertoon van de factuur)
Normen en certificaten	CE-conform, laagspanningsrichtlijn 2006/95/EG en EMC-richtlijn 2004/108/EG
Afvoer	Inleveren bij inzamelpunten voor elektronisch afval; gebruikte batterijen inleveren bij inzamelpunt

Veelgestelde vragen - TB 74 Testboy

Hoe gebruik ik de Testboy TB 74?

Verwijder de kap van de tester en druk op de knop om het apparaat in te schakelen. Houd de taster op het te meten oppervlak en lees het resultaat af op de LED-lampjes. Plaats de kap na gebruik terug.

Wat betekenen de LED-kleuren?

De LED's geven de laagdikte aan: groen = 0-150 μm, groen/geel = 150-250 μm, geel = 250-350 μm, geel/rood = 350-400 μm, rood > 400 μm.

Hoe vervang ik de batterijen?

Verwijder het deksel van het batterijvak door de clip naar boven te bewegen. Plaats een 12 V type V23 batterij, let op de polariteit, en sluit het deksel.

Wat is het meetbereik van de TB 74?

Het meetbereik is 0 tot 400 μm (micrometers).

Heeft het apparaat een automatische uitschakeling?

Ja, de Testboy TB 74 is uitgerust met een automatische uitschakeling om batterijen te sparen.

Hoe reinig ik het apparaat?

Reinig het apparaat met een droge doek. Gebruik geen agressieve schoonmaakmiddelen. Verwijder de batterijen als u het apparaat langere tijd niet gebruikt.

Wat is de garantie van de Testboy TB 74?

Testboy geeft 5 jaar garantie op vertoon van de factuur, ter dekking van fabricage- en materiaalfouten. Schade door vallen of bedieningsfouten zijn uitgesloten.

Is het apparaat waterdicht?

De beschermingsgraad is IP40, wat betekent dat het beschermd is tegen vaste voorwerpen groter dan 1 mm, maar niet tegen water.

Kan ik meten op niet-magnetische metalen?

Nee, de Testboy TB 74 is alleen ontworpen voor het meten van laagdikte op magnetische metalen (bijv. staal).

Wat te doen bij een storing?

Neem bij een defect contact op met de klantenservice van Testboy GmbH op 0049 (0)4441 / 89112-10. Open het apparaat niet zelf, dit maakt de garantie ongeldig.

GEBRUIKSAANWIJZING TB 74 Testboy

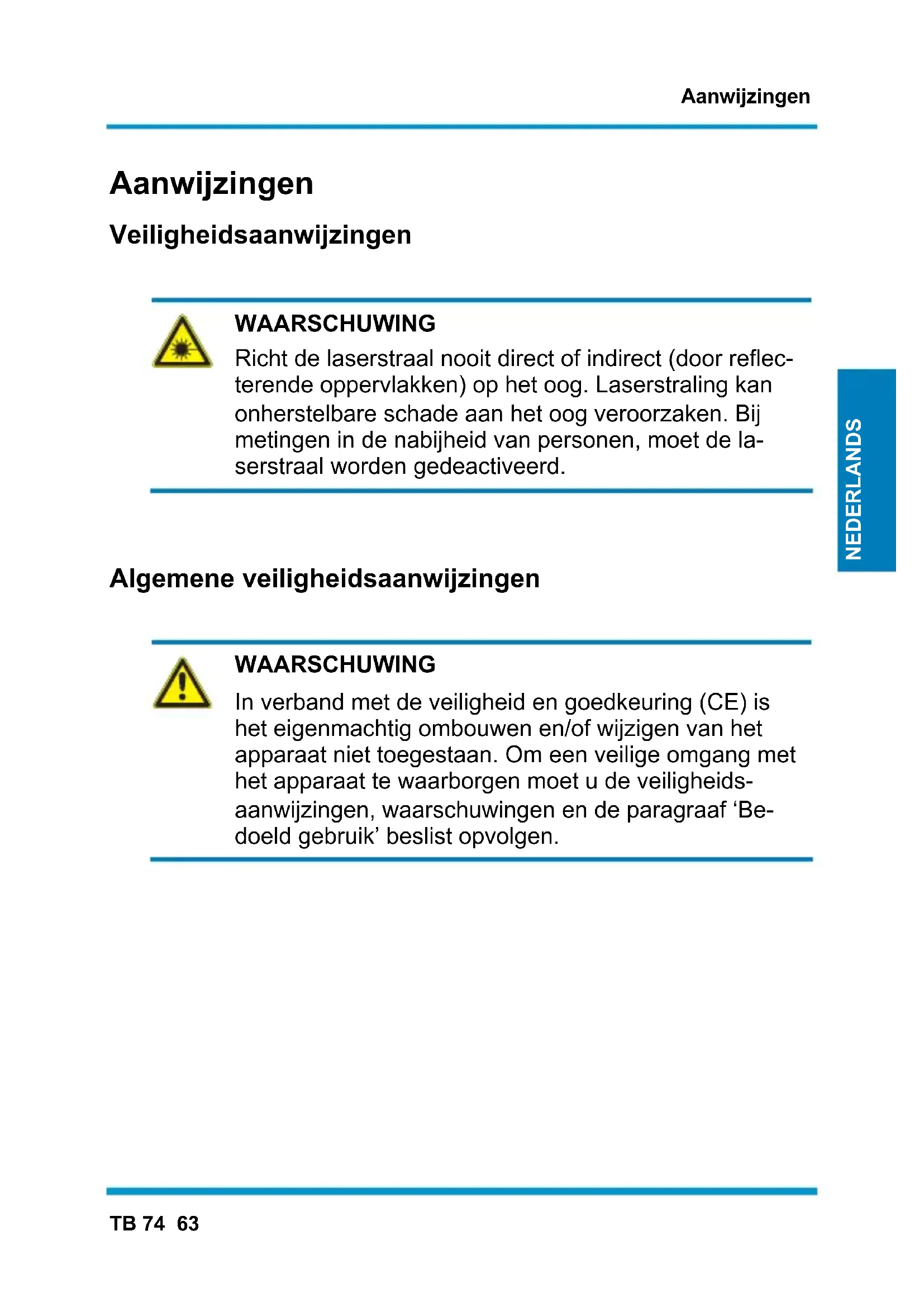

Veiligheidsaanwijzingen

WAARSCHUWING

Richt de laserstraal nooit direct of indirect (door reflecterende oppervlakken) op het oog. Laserstraling kan onherstelbare schade aan het oog veroorzaken. Bij metingen in de nabijheid van personen, moet de laserstraal worden gedeactiveerd.

Algemene veiligheidsaanwijzingen

WAARSCHUWING

In verband met de veiligheid en goedkeuring (CE) is het eigenmachtig ombouwen en/of wijzigen van het apparaat niet toegestaan. Om een veilige omgang met het apparaat te waarborgen moet u de veiligheids-aanwijzingen, waarschuwingen en de paragraaf 'Bedoeld gebruik' beslist opvolgen.

WAARSCHUWING

Lees vóór gebruik van het apparaat beslist de volgen- de aanwijzingen:

Voorkom gebruik van het apparaat in de nabijheid van elektrische lasapparatuur, inductieverwarmingen en andere elektromagnetische velden.
Stel het apparaat nooit langere tijd bloot aan hoge temperaturen.
Voorkom stoffige en vochtige omgevingsomstandigheden.
Meetapparaten en toebehoren zijn geen speelgoed en behoren niet in kinderhanden!
In commerciële inrichtingen moeten de ongevallenpreventievoorschriften van de vereniging van bedrijfsmatige ongevallenverzekeringen voor elektrische installaties en bedrijfsmiddelen worden aangehouden.

Bedoeld gebruik

Het apparaat is alleen bedoeld voor de in de gebruiksaanwijzing beschreven toepassingen. Elke andere toepassing is niet toege-staan en kan tot ongevallen of onherstelbare schade aan het ap- paraat leiden. Dergelijke toepassingen leiden ertoe dat de gebruik- ker niet langer aanspraak kan maken op fabrieksgarantie.

Om het apparaat tegen beschadiging te beschermen moet u de batterijen uit het apparaat nemen als dit langere tijd niet wordt gebruikt.

In geval van materiële schade of persoonlijk letsel, door foutieve behandeling of negeren van de veiligheidsaanwijzingen veroorzaakt, aanvaarden wij geen enkele aansprakelijkheid. In dergelijke gevallen vervalt de garantie. Een uitroepteken in een driehoek wijst op veiligheidsaanwijzingen in de gebruiksaanwijzing. Lees vóór de ingebruikneming de gebruiksaanwijzing compleet door. Dit apparaat is CE-gecontroleerd en voldoet hierdoor aan de relevante richtlijnen.

Alle rechten voorbehouden om de specificaties zonder voorafgaande aankondiging aan te passen © Testboy GmbH, Duitsland.

Uitsluiting van aansprakelijkheid

In geval van schade die door het negeren van de gebruiksaanwijzing ontstaat, komen alle aanspraken op garantie te vervallen! Voor gevolgschade die hieruit voortvloeit, aanvaarden wij geen enkele aansprakelijkheid!

Testboy is niet aansprakelijk voor schade die uit

het negeren van de gebruiksaanwijzing
| niet door de firma Testboy vrijgegeven wijzigingen aan het product of
| niet door de firma Testboy geproduceerde of niet door haar vrijgegeven reserveonderdelen
| invloed van alcohol, drugs of medicijnen wordt veroorzaakt voortvloeien.

Juistheid van de gebruiksaanwijzing

Deze gebruiksaanwijzing is met de grootste zorgvuldigheid samengesteld. Voor de juistheid en volledigheid van de gegevens, afbeeldingen en tekeningen wordt geen aansprakelijkheid aanvaard. Wijzigingen, drukfouten en vergissingen voorbehouden.

Gescheiden inzameling

Geachte Testboy-klant, U kunt het apparaat na het einde van zijn levensduur naar een geschikt inzamelingspunt voor elektroschroot brengen.

De AEEA (2002/96/EC) regelt de terugname en recycling van afgedankte elektrische en elektronische apparatuur. Fabrikanten van elektrische en elektronische apparatuur zijn vanaf 13 8 2005 verplicht om elektrische en elektronische apparatuur die na deze datum wordt verkocht, kosteloos terug te nemen en te recyclen. Elektrische en elektronische apparatuur mag dan niet langer in de ‘normale’ afvalstromen terechtkomen. Elektrische en elektronische apparatuur moet gescheiden worden gerecycled en afgevoerd. Alle apparatuur die onder deze richtlijn valt, draagt dit logo.

Gescheiden inzameling van gebruikte batterijen

Als gebruiker bent u wettelijk (batterijwetgeving) verplicht tot teruggave van alle gebruikte batterijen en accu's; afvoer via het huisvuil is verboden!

Batterijen/accu's die schadelijke stoffen bevatten zijn met de nevenstaande symbolen aangeduid, die op het verbod op afvoer via het huisvuil wijzen.

De aanduidingen voor het doorslaggevende zwaar metaal zijn:

Uw lege batterijen/accu's kunt u kosteloos afgeven bij de KCA-depots in uw gemeente en overal waar batterijen/accu's worden verkocht!

5 jaar garantie

Testboy-apparaten worden onderworpen aan een strenge kwaliteitscontrole. Als in het dagelijks gebruik desondanks fouten in de werking optreden, bieden wij 5 jaar garantie (alleen geldig met rekening). Fabricage- of materiaalfouten worden door ons kosteloos hersteld voor zover het apparaat zonder sporen van uitwendige inwerking en ongeopend naar ons wordt teruggezonden. Beschadigingen door vallen of verkeerde behandeling vallen niet onder de garantie.

Neem contact op met:

Testboy GmbH Tel: [phone]

Kwaliteitscertificaat

Alle binnen de firma Testboy GmbH uitgevoerde werkzaamheden en processen die relevant zijn voor de kwaliteit worden continu door een kwaliteitsmanagementsysteem bewaakt. De firma Testboy GmbH bevestigt daarnaast dat de gedurende de kalibratie gebruikte controle-inrichtingen en instrumenten onderworpen zijn aan een voortdurende controle.

Verklaring van overeenstemming

Het product voldoet aan de laagspanningsrichtlijnen 2006/95/EC en de EMC-richtlijnen 2004/108/EC.

Bediening

Hartelijk dank dat u voor de Testboy ^® TB 74 hebt gekozen.

De testpen is geschikt als digitale laagdiktemeter voor bepaling van de laagdikte op magnetische metalen. Ontwikkeld voor professionele toepassingen in werkplaatsen en service. De laagdikte wordt door middel van 3 leds in verschillende bereiken weergegeven.

Automatische uitschakeling

De Testboy TB 74 beschikt over een automatische uitschakeling.

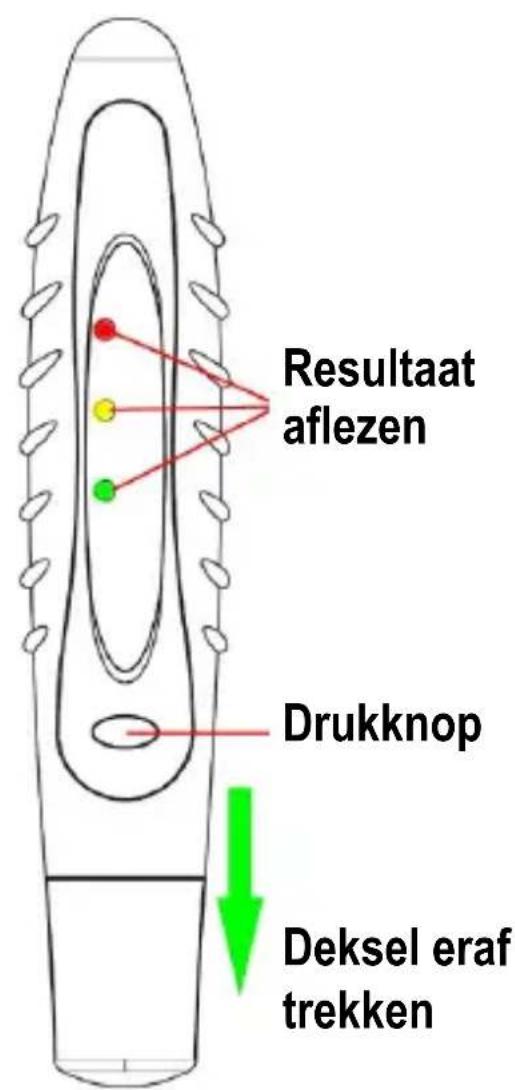

Laagdiktebepaling

Trek de dekselkap van de tester af en bedien de schakelaar om het apparaat in te schakelen. Houd de testkop tegen het te meten oppervlak aan en lees tegelijkertijd het resultaat op de leds af.

Resultaat aflezen Drukknop Deksel eraf trekken

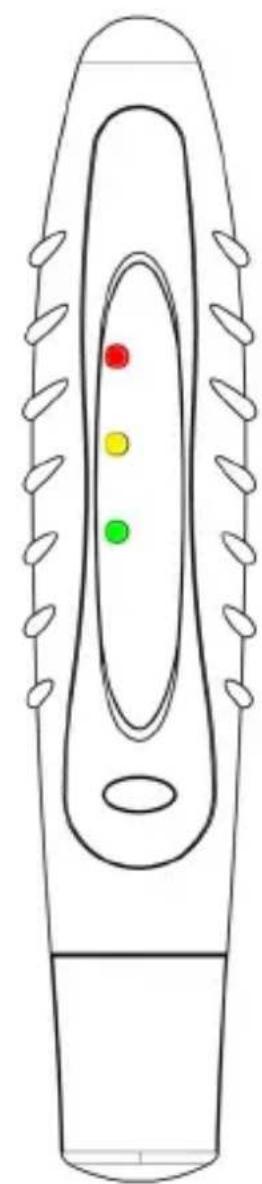

Aflezing

De aflezing bestaat uit drie leds, die de gemeten laagdikte weergeven

Rood >400 μm

Geel / rood 350 - 400 μm

Geel 250 - 350 μm

Groen / geel 150 - 250 μm

Groen 0 - 150 μm

Het apparaat is vast op deze waarden ingesteld en vereist geen kalibratie.

Zet de kap weer erop. De sensorpunt is gevoelig!

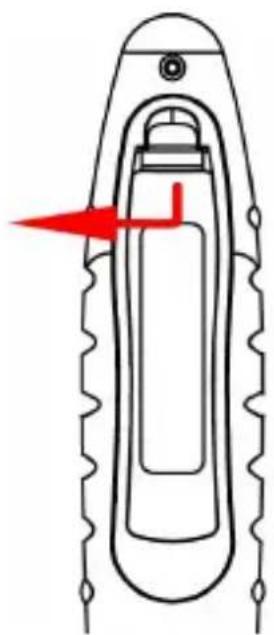

Batterijen vervangen

Druk op de clips en trek het deksel van het batterijvak naar boven eraf. Let bij het erin zetten van de nieuwe batterij op de juiste aansluiting van de polen! Plaats een nieuwe batterij en sluit de kap weer.

Batterijen behoren niet thuis bij het huisvuil. Ook in uw buurt bevindt zich een inza- melingspunt!
