| Marca | Testboy |
| Modelo | TB 74 |
| Tipo de producto | Medidor digital de espesor de capa |
| Categoría | Equipos de medición |
| Dimensiones | Longitud 160 mm, diámetro 33 mm |
| Alimentación | 1 pila de 12 V tipo V23 |
| Grado de protección | IP40 |
| Rango de medición | 0 – 400 μm |
| Visualización | 3 LED (rojo, amarillo, verde) con código de colores |
| Funciones principales | Medición de espesor de capa sobre metales magnéticos, indicación visual por LED |
| Apagado automático | Sí |
| Uso conforme | Aplicaciones descritas en el manual; cualquier otro uso está prohibido |
| Instrucciones de seguridad | Evitar campos electromagnéticos, altas temperaturas, polvo y humedad |
| Mantenimiento y limpieza | Limpiar con un paño seco; retirar las pilas en caso de inactividad prolongada |
| Reemplazo de pilas | Retirar la tapa del compartimento de pilas, respetar la polaridad |
| Garantía | 5 años (presentando la factura) |
| Normas y certificados | Conforme a CE, directivas de baja tensión 2006/95/CE y EMC 2004/108/CE |
| Eliminación | Devolver a los puntos de recogida de residuos electrónicos; las pilas usadas deben depositarse en un punto de recogida |
Preguntas frecuentes - TB 74 Testboy
Preguntas de los usuarios sobre TB 74 Testboy
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Equipos de medición en formato PDF gratis! Encuentra tus instrucciones TB 74 - Testboy y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. TB 74 de la marca Testboy.
MANUAL DE USUARIO TB 74 Testboy
Instrucciones de empleo
TB 74 53
Instrucciones de seguridad
ADVERTENCIA
Nunca debe dirigir el haz de láser directamente ni indirectamente a través de superficies reflectantes hacia el ojo. La radiación láser puede causar daños irreparables en el ojo. Cuando realice mediciones cerca de otras personas deberá desactivar el haz láser.
Instrucciones generales de seguridad
ADVERTENCIA
Por razones de seguridad y autorización (marcado CE) está prohibido reequipar o modificar el aparato por cuenta propia. Para garantizar el funcionamiento seguro del aparato debe atenerse siempre a las instrucciones de seguridad, advertencias y al contenido del capítulo "Utilización según lo previsto".
ADVERTENCIA
Antes de utilizar el aparato debe tener en cuenta las siguientes indicaciones:
Evite poner en marcha el aparato cerca de equipos eléctricos de soldadura, calefactores de inducción y otros campos electromagnéticos.
No someta el aparato a altas temperaturas durante mucho tiempo.
Evite los ambientes polvorientos y húmedos.
¡Los dispositivos de medición y accesorios no son juguetes y, por lo tanto, no deben caer en manos de los niños!
En instalaciones comerciales deberá tener presente la normativa de prevención de accidentes de la asociación de instalaciones y aparatos eléctricos.
Uso previsto
Este aparato está previsto exclusivamente para las aplicaciones descritas en el manual de operación. Cualquier otro uso se considera como un uso indebido y puede causar accidentes o la destrucción del propio aparato. Este tipo de aplicaciones conducen a la invalidación inmediata de cualquier tipo de reclamación de garantía por parte del usuario frente al fabricante.
Para proteger el aparato frente a posibles daños, retire las pilas, si no tiene previsto utilizar el aparato durante mucho tiempo.
En caso de lesiones a personas o daños materiales debidos a la manipulación indebida o desobediencia de las instrucciones de seguridad, el fabricante no se hace responsable de los mismos. En estos casos la garantía quedará invalidada. El símbolo de exclamación en el interior de un triángulo llama la atención sobre las indicaciones de seguridad del manual de instrucciones. Antes de poner en marcha el aparato lea íntegramente el manual de instrucciones. Este aparato ha sido verificado conforme a la normativa CE, por lo que cumple las disposiciones de las directivas obligatorias.
Nos reservamos el derecho a modificar las especificaciones sin previo aviso © Testboy GmbH, Alemania.
Exención de responsabilidad
En caso de daños debidos a la desobediencia de alguno de los puntos de este manual de instrucciones, perderá todo derecho de reclamación de garantía. El fabricante no se hace responsable de los daños resultantes de lo arriba mencionado.
Testboy no se hace responsable de los daños
causados por el desobedecimiento de las instrucciones
causados por modificaciones en el producto no autorizadas por Testboy o
causados por piezas de repuesto no fabricadas por Testboy o no autorizadas por ella
causados por la influencia del alcohol, las drogas o medicamentos
Adecuación de la información contenida en el manual de instrucciones
Este manual ha sido elaborado con suma diligencia. No nos hacemos responsables de la veracidad e integridad de los datos, ilustraciones ni dibujos que figuran en el manual. Salvo posibles modificaciones, erratas de impresión o errores.
Eliminación
Estimado cliente de Testboy, con la adquisición de nuestro producto tiene la posibilidad de retornar el equipo al final de su vida útil depositándolo en puestos de reciclaje adecuados para residuos eléctricos y electrónicos.
La RAEE (Directiva Europea 2002/96/CEE) regula la devolución y el reciclaje de equipos eléctricos usados. Los fabricantes de equipos eléctricos y electrónicos están obligados desde el 13/08/2005 a retirar y reciclar los equipos eléctricos y electrónicos vendidos a partir de esta fecha sin ningún tipo de coste. Esta Directiva prohíbe depositar los aparatos eléctricos y electrónicos en el circuito de residuos "normal". Los equipos eléctricos y electrónicos deben reciclarse y eliminarse por separado. Todos los equipos adscritos a esta Directiva están marcados con este logotipo.
Eliminación de pilas usadas
Como consumidor final, usted está legalmente obligado (normativa en materia de pilas y baterías) a devolver todas las pilas y baterías usadas; ¡está prohibido tirarlas junto con la basura doméstica!
Las pilas/baterías que contienen sustancias peligrosas están señalizadas con los símbolos que se indican a continuación, que indican la prohibición de eliminarlas junto con la basura doméstica.
Denominaciones para el metal pesado principal:
$$ \mathbf {C d} = \text { Cadmio }, \mathbf {H g} = \text { Mercurio }, \mathbf {P b} = \text { Plomo }. $$
Sus pilas/baterías usadas pueden entregarse sin ningún tipo de coste en puestos de recogida de su comunidad y en cualquier punto de venta de pilas/baterías.
5 años de garantía
Los equipos Testboy son sometidos a un estricto control de calidad. Si, a pesar de ello, durante la práctica diaria surge cualquier fallo de funcionamiento, proporcionamos una garantía de 5 años (sólo válida previa presentación de recibo de compra). Repararemos gratuitamente los fallos de fabricación o de material, siempre que el aparato se envíe a nuestra fábrica sin que haya sido manipulado o abierto por terceras personas. Los daños causados por caída o manipulación indebida quedan exentos de garantía.
Diríjase, por favor, a:
Testboy GmbH Tel: 0049 (0)4441 / 89112-10
Certificado de calidad
Todas las actividades y procesos relevantes para la calidad realizados en el Testboy GmbH son supervisados de forma permanente por un sistema de control de calidad según ISO 9001-2000. Testboy GmbH confirma además, que los dispositivos e instrumentos de comprobación utilizados para la calibración están sujetos a una supervisión permanente en materia de medios de comprobación.
Declaración de conformidad
Este producto cumple las disposiciones de la Directiva de baja Tensión 2006/95/EC y la Directiva de Compatibilidad Electromagnética 2004/108/EC.
Uso
Le agradecemos su elección de este producto de la firma Testboy® TB 74.
La varilla de verificación es apta como dispositivo de medición de espesores para determinar los espesores de capa sobre metales magnéticos. Diseñado para el uso profesional en talleres y el área de servicio técnico. El espesor de capa se muestra mediante 3 LED en varias zonas.
Desconexión automática
El Testboy TB 74 dispone de un dispositivo de desconexión automático.
Medición de espesores de capa

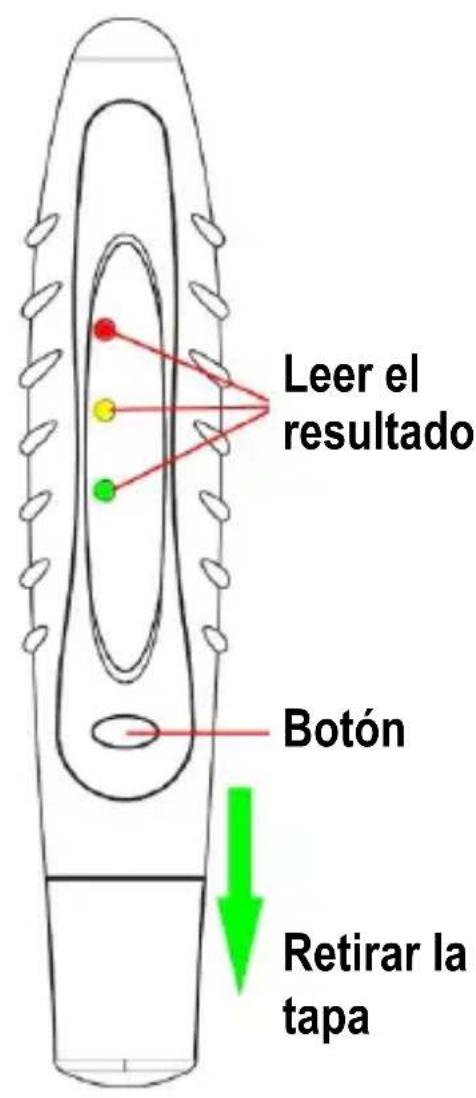

Retire la cubierta o tapa del medidor y encienda el aparato pulsando el botón. Mantenga el cabezal de verificación so- bre la superficie que está pre- visto medir y, al mismo tiempo, lea el resultado en los diodos luminosos..


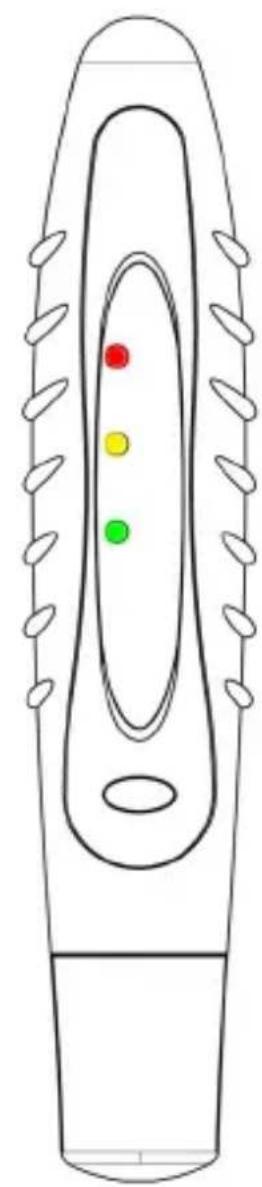

La indicación consta de tres diodos luminosos que muestran el espesor de capa correspondiente.
Rojo >400 μm
Amarillo/rojo 350 - 400 μm
Amarillo 250 - 350 μm
Verde/Amarillo 150 - 250 µm
Verde 0 - 150 μm
El aparato se ajusta a estos niveles y no precisa calibración.
Volver a colocar la tapa. ¡La punta del sensor es sensible!

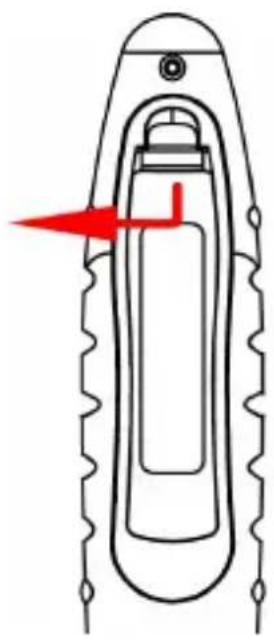

Cambio de las pilas
Tire hacia arriba de la tapa del compartimento de las pilas presionando el clip. Al insertar las pilas observe la polaridad correcta. Inserte la pila nueva y vuelva a cerrar la tapa.
No tire las pilas usadas junto con la basura doméstica. Encontrará un puesto de reciclaje cerca de su residencia.
Características técnicas
Indicación Óptica/ 2 LED
Dimensiones L=160mm / ∅=33 mm
Baterías 1 x 12 V tipo V23
Tipo de protección IP 40
Rango de medición 0 – 400 μm
