Marca	Testboy
Modelo	TB 74
Tipo de produto	Medidor digital de espessura de camada
Categoria	Equipamentos de medição
Dimensões	Comprimento 160 mm, diâmetro 33 mm
Alimentação	1 pilha 12 V tipo V23
Índice de proteção	IP40
Faixa de medição	0 – 400 μm
Exibição	3 LED (vermelho, amarelo, verde) com código de cores
Funções principais	Medição de espessura de camada em metais magnéticos, indicação visual por LED
Desligamento automático	Sim
Uso conforme	Aplicações descritas no manual; qualquer outro uso é proibido
Instruções de segurança	Evitar campos eletromagnéticos, altas temperaturas, poeira e umidade
Manutenção e limpeza	Limpar com um pano seco; remover as pilhas em caso de não utilização prolongada
Substituição das pilhas	Retirar a tampa do compartimento da pilha, respeitar a polaridade
Garantia	5 anos (mediante apresentação da fatura)
Normas e certificados	Conforme CE, diretivas de baixa tensão 2006/95/CE e CEM 2004/108/CE
Descarte	Devolver aos pontos de coleta para resíduos eletrônicos; pilhas usadas devem ser depositadas em ponto de coleta

Perguntas frequentes - TB 74 Testboy

Como usar o Testboy TB 74?

Remova a tampa do testador e pressione o botão para ligar o aparelho. Segure a sonda na superfície a medir e leia o resultado nos diodos emissores de luz. Recoloque a tampa após o uso.

O que significam as cores dos LEDs?

Os LEDs indicam a espessura da camada: verde = 0-150 μm, verde/amarelo = 150-250 μm, amarelo = 250-350 μm, amarelo/vermelho = 350-400 μm, vermelho > 400 μm.

Como substituir as pilhas?

Retire a tampa do compartimento da pilha acionando o clipe para cima. Insira uma pilha 12 V tipo V23 respeitando a polaridade e feche a tampa.

Qual é a faixa de medição do TB 74?

A faixa de medição é de 0 a 400 μm (micrômetros).

O aparelho possui desligamento automático?

Sim, o Testboy TB 74 está equipado com um sistema de desligamento automático para economizar as pilhas.

Como limpar o aparelho?

Limpe o aparelho com um pano seco. Não use produtos agressivos. Remova as pilhas se não o usar por um período prolongado.

Qual é a garantia do Testboy TB 74?

A Testboy oferece uma garantia de 5 anos mediante apresentação da fatura, cobrindo defeitos de fabricação e material. Danos causados por quedas ou erros de manuseio estão excluídos.

O aparelho é à prova d'água?

O índice de proteção é IP40, o que significa que é protegido contra corpos sólidos maiores que 1 mm, mas não contra água.

Posso mediar em metais não magnéticos?

Não, o Testboy TB 74 é projetado apenas para medir a espessura da camada em metais magnéticos (por exemplo, aço).

O que fazer em caso de mau funcionamento?

Em caso de defeito, entre em contato com o serviço pós-venda da Testboy GmbH pelo telefone 0049 (0)4441 / 89112-10. Não abra o aparelho você mesmo, pois isso anularia a garantia.

MANUAL DE UTILIZADOR TB 74 Testboy

Instruções de serviço

TB 74 63

Gebruiksaanwijzing

Hinweise

Sicherheitshinweise

WARNUNG

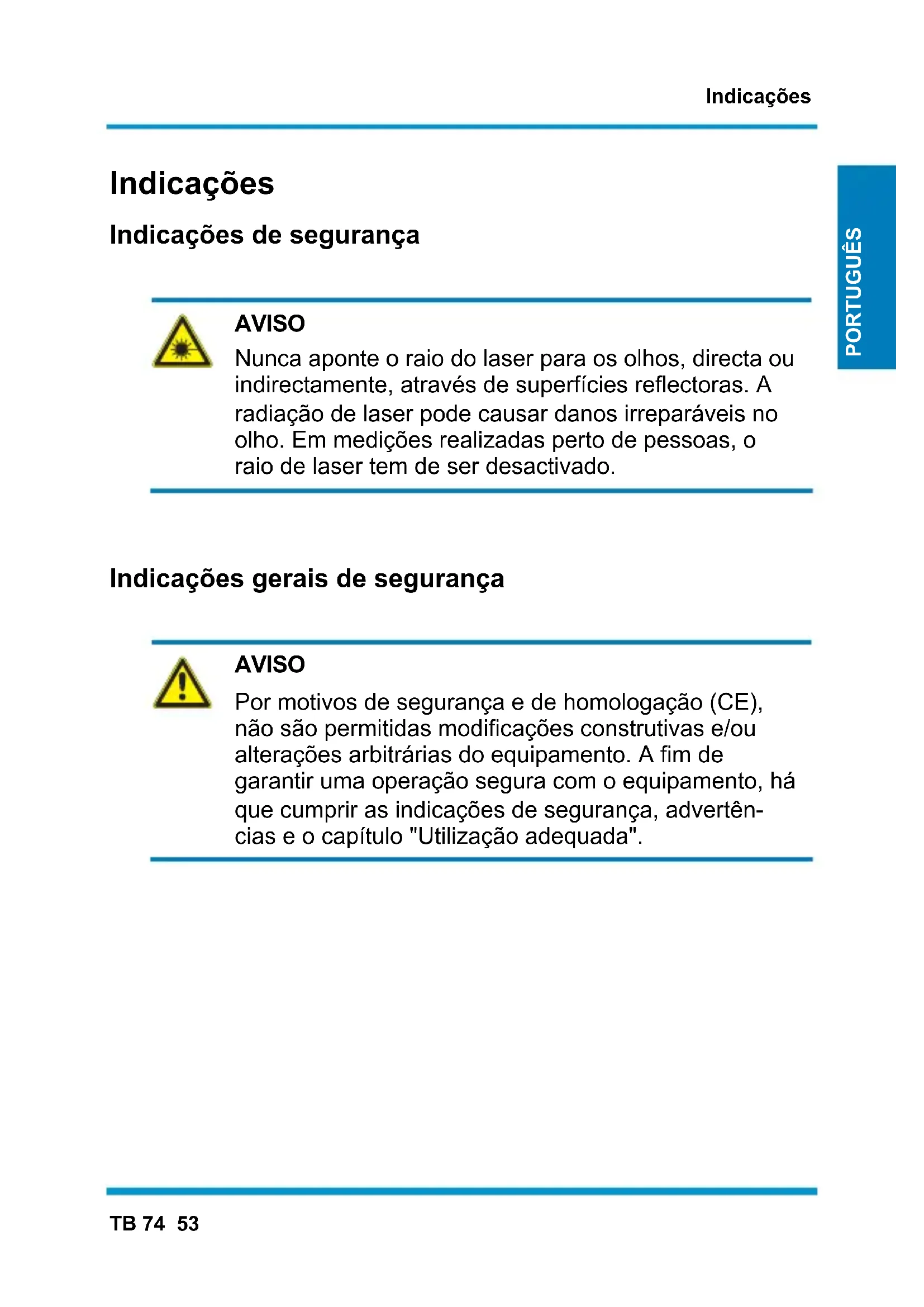

Indicações de segurança

AVISO

Nunca aponte o raio do laser para os olhos, directa ou indirectamente, através de superfícies reflectoras. A radiação de laser pode causar danos irreparáveis no olho. Em medições realizadas perto de pessoas, o raio de laser tem de ser desactivado.

Indicações gerais de segurança

AVISO

Por motivos de segurança e de homologação (CE), não são permitidas modificações construtivas e/ou alterações arbitrárias do equipamento. A fim de garantir uma operação segura com o equipamento, há que cumprir as indicações de segurança, advertências e o capítulo "Utilização adequada".

AVISO

Antes de utilizar o equipamento, observe as seguintes indicações:

Evite operar o equipamento perto de aparelhos de soldar eléctricos, aquecedores por indução e outros campos electromagnéticos.
Não sujeite o equipamento a temperaturas elevadas por muito tempo.
Evite ambientes poeirentos e húmidos.
Equipamentos de medição e os seus acessórios não são brinquedos e devem ser mantidos afastados das crianças!
Em instalações industriais, há que cumprir as normas de prevenção de acidentes da união das associações profissionais industriais para instalações eléctricas e meios de produção.

Utilização adequada

O equipamento é concebido apenas para as aplicações descritas nas instruções de serviço. Qualquer outra utilização é proibida e pode causar acidentes ou destruição do equipamento. Estas aplicações fazem caducar qualquer pretensão à garantia por parte do operador relativamente ao fabricante.

Para proteger o equipamento contra danos, em caso de períodos prolongados de não utilização, retire as pilhas do equipamento.

Não assumimos qualquer responsabilidade em caso de danos materiais ou pessoais provocados por manuseamento inadequado ou por inobservância das indicações de segurança. Em casos desses, caduca qualquer pretensão à garantia. Um ponto de exclamação dentro de um triângulo remete para indicações de segurança das instruções de serviço. Antes de colocar o equipamento em funcionamento, leia as instruções completas. Este equipamento ostenta a marca CE, pelo que satisfaz as directivas necessárias.

Reservado o direito de proceder a alterações das especificações sem aviso prévio © Testboy GmbH, Alemanha.

Exoneração de responsabilidade

Em caso de danos provocados pela inobservância das instruções de serviço, a pretensão à garantia caduca! Não nos responsabilizados por danos subsequentes daí resultantes!

Testboy não se responsabiliza por danos que resultem

de inobservância das instruções
de alterações no produto não autorizadas pela Testboy ou
da utilização de peças sobresselentes não fabricadas ou não homologadas pela Testboy
do estado sob influência de álcool, drogas ou medicamentos.

Exactidão das instruções de serviço

As presentes instruções de serviço foram elaboradas com todo o cuidado. Não assumimos qualquer responsabilidade pela exactidão e integralidade dos dados, ilustrações e desenhos. Reservado o direito a alterações, erros de impressão e erros.

Eliminação

Caro cliente Testboy, ao adquirir o nosso produto, terá a possibilidade de o devolver, em locais próprios de recolha, no final da sua vida útil, como sucata electrónica.

A directiva REEE (2002/96/CE) regulamenta a devolução e a reciclagem de equipamentos electrónicos usados. Os fabricantes de aparelhos eléctricos e electrónicos são obrigados, desde 13.8.2005, a receber e reciclar gratuitamente equipamentos dessa natureza vendidos a partir dessa data. Aparelhos eléctricos e eletrónicos já não podem ser dispensados junto com o lixo doméstico normal. Aparelhos eléctricos e electrónicos devem ser reciclados e eliminados separadamente. Todos os equipamentos sobre os quais incide esta directiva estão identificados com este logótipo.

Eliminação de baterias usadas

Enquanto consumidor final, por lei você está obrigado (legislação relativa a pilhas/baterias) a devolver todas as baterias e acumuladores usados; é proibido eliminar esse equipamento junto com o lixo doméstico!

Baterias e acumuladores contendo substâncias nocivas estão identificados com os símbolos ao lado, os quais remetem para a proibição de eliminação juntamente com o lixo doméstico.

As designações para metais pesados determinantes são:

Cd = Cádmio, Hg = Mercúrio, Pb = Chumbo.

As suas baterias e acumuladores usados podem ser entregues gratuitamente nos locais de recolha do seu município ou em todos os pontos de venda de baterias e acumuladores!

5 anos de garantia

O equipamento da Testboy é submetido a um rigoroso controlo de qualidade. Contudo, se forem detectados erros de funcionamento durante a utilização prática diária, prestamos uma garantia de 5 anos (apenas válida mediante apresentação da factura).

Eliminamos gratuitamente erros de fabrico ou de material, desde que o equipamento não tenha sido sujeito a intervenções de terceiros e nos seja enviado intacto. Estão excluídos da garantia danos devido a queda ou a manuseamento errado.

Por favor, contacte:

Testboy GmbH Tel: [phone]

Certificado de qualidade

Todas as actividades e processos relevantes para a qualidade realizados no âmbito da Testboy GmbH são monitorizados permanentemente por um sistema de gestão de qualidade. A Testboy GmbH confirma ainda que os dispositivos de ensaio e instrumentos usados durante a calibragem são sujeitos a uma monitorização permanente.

Declaração de conformidade

O produto satisfaz a Directiva 2006/95/EC relativa a equipamento eléctrico de baixa tensão e a Directiva de Compatibilidade Electromagnética 2004/108/EC.

Operação

Obrigado por se ter decidido pela compra do Testboy ^® TB 74.

A caneta de teste serve para determinar, de modo digital, a espessura de camadas de metais magnéticos. Foi desenvolvida para a utilização profissional em oficinas e em atividades de assistência técnica. A espessura de camadas é exibida por 3 LED em diferentes setores.

Desconexão automática

O Testboy TB 74 dispõe de uma desconexão automática.

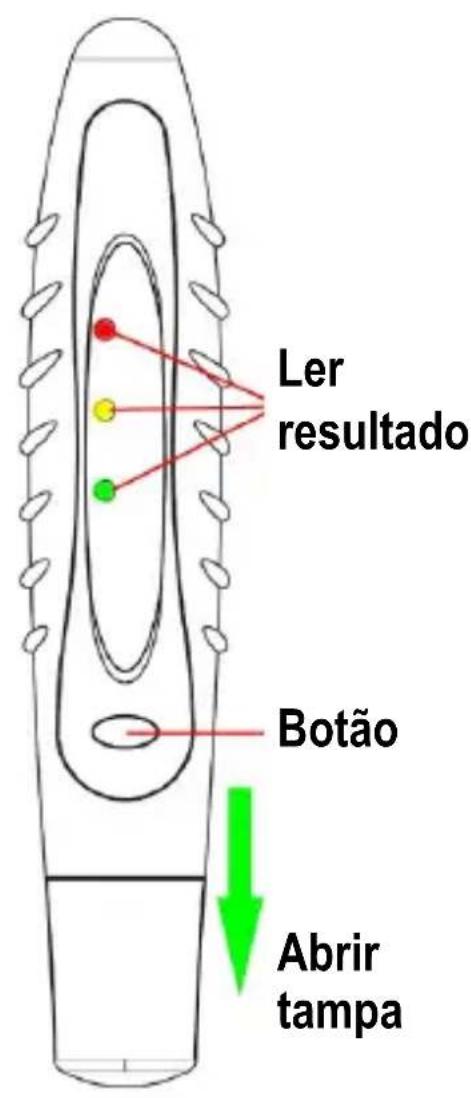

Determina-ção da espessura da camada

Abra a tampa do apare-lho de teste e ligue-o, acionando o botão do aparelho. Segure na cabeça de teste sobre a superfície a medir, e simultaneamente leia o resultado nos díodos luminosos.

Ler resultado Botão Abrir tampa

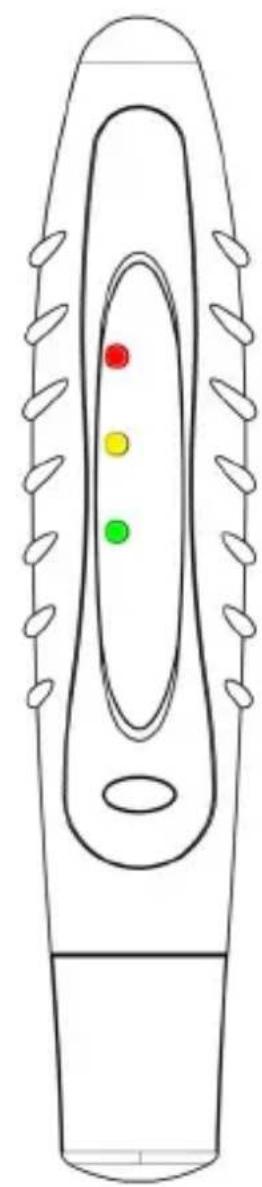

Mostrador

O mostrador é composto por três díodos lumino-sos, os quais exibem a espessura da respetiva camada

Vermelho >400 μm

Amarelo /

vermelho 350 - 400 μm

Amarelo 250 - 350 μm

Verde /

amarelo 150 - 250 μm

Verde 0 - 150 μm

O aparelho está regulado fixamente nestes valores e não necessita de calibragem.

Volte a aplicar a tampa. A ponta do sensor é sensível!

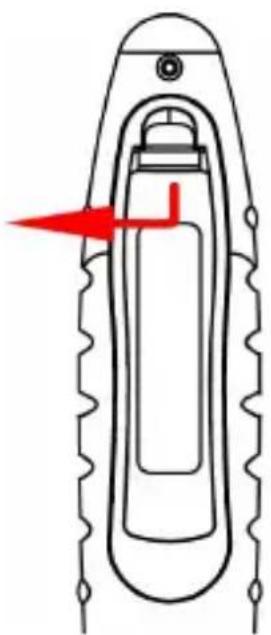

Troca de pilhas

Abra a tampa do compartimento das pilhas, puxando o clip para cima. Ao colocar as pilhas novas, atenção à polaridade correta! Coloque as novas pilhas e volte a fechar a tampa.

As pilhas não podem ser eliminadas no lixo doméstico. Procure o ponto de recolha de pilhas mais próximo!

Dimensões C = 160 mm / ∅ = 33 mm

Pilhas 1 x 12 V, tipo V23

Tipo de proteção IP 40

Gama de medição 0 – 400 μm
