| Marca | Testboy |
| Modello | TB 74 |
| Tipo di prodotto | Misuratore digitale di spessore del rivestimento |
| Categoria | Apparecchi di misura |
| Dimensioni | Lunghezza 160 mm, diametro 33 mm |
| Alimentazione | 1 batteria 12 V tipo V23 |
| Grado di protezione | IP40 |
| Campo di misura | 0 – 400 μm |
| Display | 3 LED (rosso, giallo, verde) con codice colore |
| Funzioni principali | Misura dello spessore del rivestimento su metalli magnetici, indicazione visiva tramite LED |
| Spegnimento automatico | Sì |
| Utilizzo conforme | Applicazioni descritte nel manuale; qualsiasi altro uso è vietato |
| Istruzioni di sicurezza | Evitare campi elettromagnetici, alte temperature, polvere e umidità |
| Manutenzione e pulizia | Pulire con un panno asciutto; rimuovere le batterie in caso di inutilizzo prolungato |
| Sostituzione delle batterie | Rimuovere il coperchio del vano batteria, rispettare la polarità |
| Garanzia | 5 anni (su presentazione della fattura) |
| Norme e certificati | Conforme CE, direttive bassa tensione 2006/95/CE e CEM 2004/108/CE |
| Smaltimento | Restituire ai punti di raccolta per rifiuti elettronici; le batterie usate vanno depositate in un punto di raccolta |
Domande frequenti - TB 74 Testboy
Domande degli utenti su TB 74 Testboy
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Strumenti di misura in formato PDF gratuitamente! Trova il tuo manuale TB 74 - Testboy e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. TB 74 del marchio Testboy.
MANUALE UTENTE TB 74 Testboy
Istruzioni per l'uso
TB 74 43

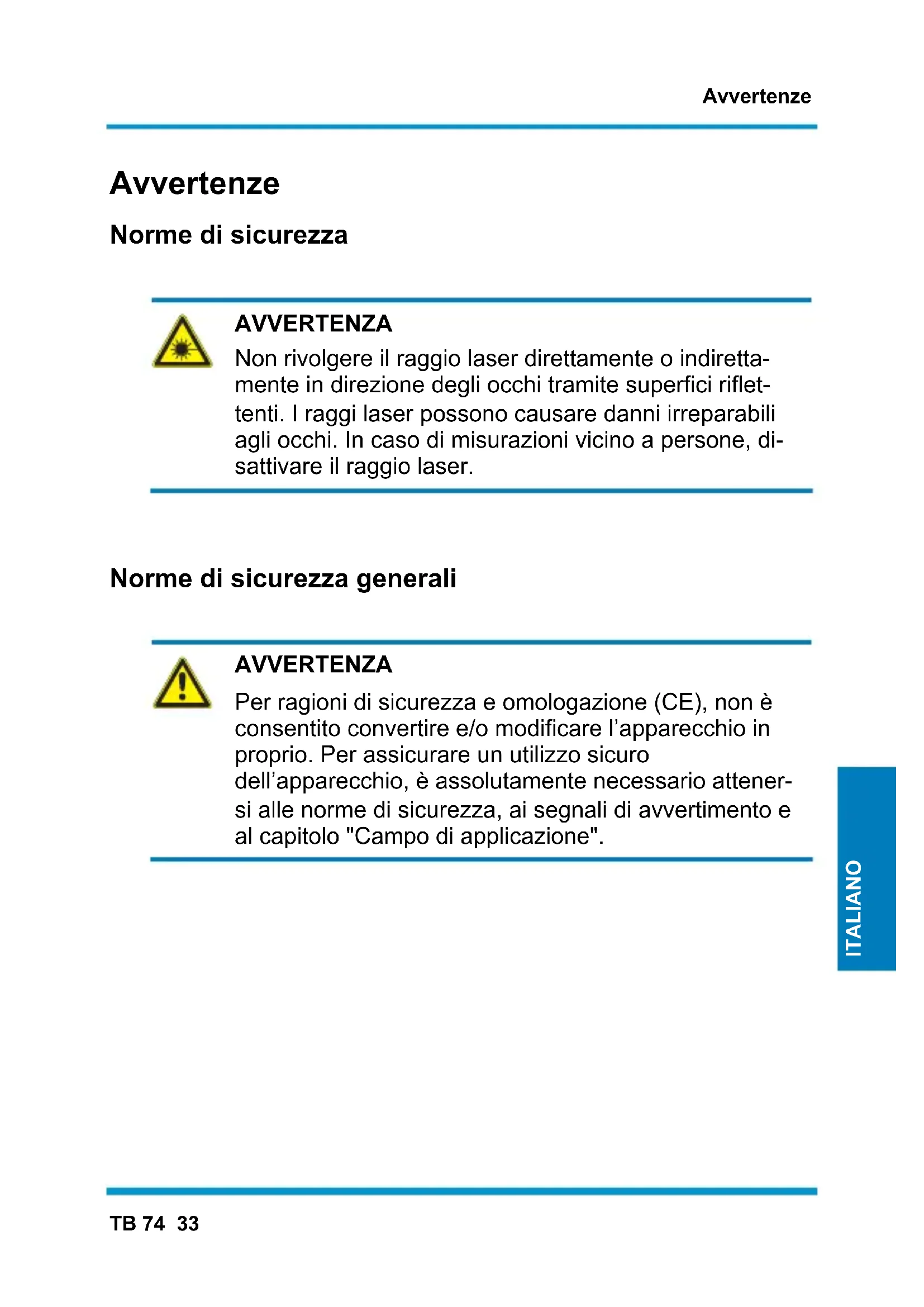

Non rivolgere il raggio laser direttamente o indirettamente in direzione degli occhi tramite superfici riflettenti. I raggi laser possono causare danni irreparabili agli occhi. In caso di misurazioni vicino a persone, disattivare il raggio laser.
Norme di sicurezza generali
AVVERTENZA
Per ragioni di sicurezza e omologazione (CE), non è consentito convertire e/o modificare l'apparecchio in proprio. Per assicurare un utilizzo sicuro dell'apparecchio, è assolutamente necessario attenersi alle norme di sicurezza, ai segnali di avvertimento e al capitolo "Campo di applicazione".
AVVERTENZA
Attenersi alle seguenti avvertenze prima di usare l'apparecchio:
Evitare di utilizzare lo strumento in prossimità di apparecchi elettrici per la saldatura, riscaldatori ad induzione e altri campi elettromagnetici.
Non esporre l'apparecchio a temperature elevate per lungo tempo.
Evitare ambienti polverosi e umidi.
Gli strumenti di misura e gli accessori non sono giocattoli e non devono pertanto essere utilizzati da bambini!
In ambito industriale attenersi alle norme antinfortunistiche dell'Istituto di assicurazione contro gli infortuni sul lavoro per quanto concerne gli impianti e i materiali d'esercizio elettrici.
Campo di applicazione
Lo strumento deve essere utilizzato solo per le applicazioni descritte nelle istruzioni per l'uso. Un utilizzo diverso non è consentito e può provocare incidenti e lesioni o il danneggiamento irreparabile dello strumento stesso. Queste applicazioni comportano la completa nullità di qualsiasi garanzia concessa dal costruttore.
Per proteggere l'apparecchio contro i danneggiamenti, rimuovere le pile in caso di inutilizzo prolungato.
Decliniamo ogni responsabilità per danni a persone o cose causati da un utilizzo non conforme o dalla mancata osservanza delle norme di sicurezza. In questi casi viene a decadere ogni sorta di garanzia. Un punto e-sclamativo all'interno di un triangolo rimanda alle norme di sicurezza contenute nelle Istruzioni per l'uso. Prima della messa in funzione, leggere completamente le presenti istruzioni per l'uso. Il presente apparecchio è certificato CE e soddisfa pertanto le necessarie direttive.
Ci riserviamo il diritto di modificare le specifiche senza preavviso © Testboy GmbH, Germania.
Esclusione di responsabilità
La garanzia decade in caso di danni imputabili alla mancata osservanza di quanto riportato nelle istruzioni per l'uso! Si declina ogni responsabilità per i danni indiretti da ciò risultanti!
Testboy declina ogni responsabilità per i danni causati
dalla mancata osservanza di quanto riportato nelle Istruzioni per l'uso
da modifiche al prodotto non autorizzate da Testboy oppure
dall'uso di ricambi non prodotti o non omologati da Testboy
dall'influsso di alcool, droghe o medicinali
Esattezza delle Istruzioni per l'uso
Le presenti istruzioni per l'uso sono state redatte con la massima cura. È esclusa qualsiasi responsabilità per l'esattezza e la completezza dei dati, delle illustrazioni e dei disegni. Con riserva di modifiche, errori di stampa e correzioni.
Smaltimento
Gentile Cliente Testboy, acquistando il nostro prodotto ha la possibilità di consegnare l'apparecchio in appositi punti di raccolta per materiali elettrici al termine del ciclo di vita.
La direttiva WEEE (2002/96 CE) regola il ritiro e il riciclaggio delle apparecchiature elettriche ed elettroniche. A partire dal 13.8.2005 i costruttori di apparecchi elettronici sono obbligati a ritirare e riciclare gli apparecchi elettronici acquistati dopo la suddetta data. Le apparecchiature elettriche ed elettroniche non devono pertanto essere più inserite nel ciclo "normale" dei rifiuti. Le apparecchiature elettriche ed elettroniche devono essere riciclate e smaltite separatamente. Tutti gli apparecchi che rientrano in questa direttiva sono contrassegnati con il seguente logo.
Smaltimento delle pile scariche
I consumatori finali sono obbligati per legge (legge sulle pile) a restituire tutte le pile e gli accumulatori scarichi; è vietato gettare pile e accumulatori nei rifiuti domestici!
Le pile e gli accumulatori contenenti sostanze nocive sono contrassegnati con il simbolo qui accanto, il quale rimarca il divieto di smaltire questi materiali tra i rifiuti domestici.
Le denominazioni dei metalli pesanti sono le seguenti:
Cd = cadmio, Hg = mercurio, Pb = piombo.
Le pile e gli accumulatori scarichi possono essere consegnati gratuitamente presso i centri di raccolta comunali oppure presso i negozi che vendono pile e accumulatori!
5 anni di garanzia
Gli apparecchi Testboy vengono sottoposti a rigidi controlli di sicurezza. Se, durante l'uso quotidiano, dovessero comunque verificarsi problemi di funzionamento, concediamo una garanzia di 5 anni (valida solo se accompagnata da fattura). I difetti di produzione o di materiale vengono da noi eliminati a titolo gratuito a condizione però che l'apparecchio ci venga restituito non aperto e senza manomissioni da parte di terzi. La garanzia non comprende i danni imputabili a urti o a un utilizzo inadeguato.
Rivolgersi a:
Testboy GmbH Tel: 0049 (0)4441 / 89112-10
Certificato di qualità
Tutte le attività e i processi pertinenti la qualità eseguiti da Testboy GmbH vengono costantemente monitorati da un sistema di gestione della qualità. Testboy GmbH conferma inoltre che anche gli strumenti e i dispositivi di prova utilizzati durante la calibrazione vengono sottoposti a controlli continui.
Dichiarazione di conformità
Il prodotto è conforme alle direttive sulla bassa tensione 2006/95/EC e alla direttiva CEM 2004/108/EC.
Utilizzo
Grazie per avere acquistato Testboy ^® TB 74.
La spina di prova viene utilizzata come misuratore di spessore digitale per determinare lo spessore dei metalli magnetici. È stata sviluppata per l'impiego professionale in officine e nel settore dell'assistenza. Lo spessore viene visualizzato attraverso 3 LED in diversi campi.
Spegnimento automatico
Il Testboy TB 74 dispone della funzione di disattivazione automatica.
Determinazione dello spessore degli strati

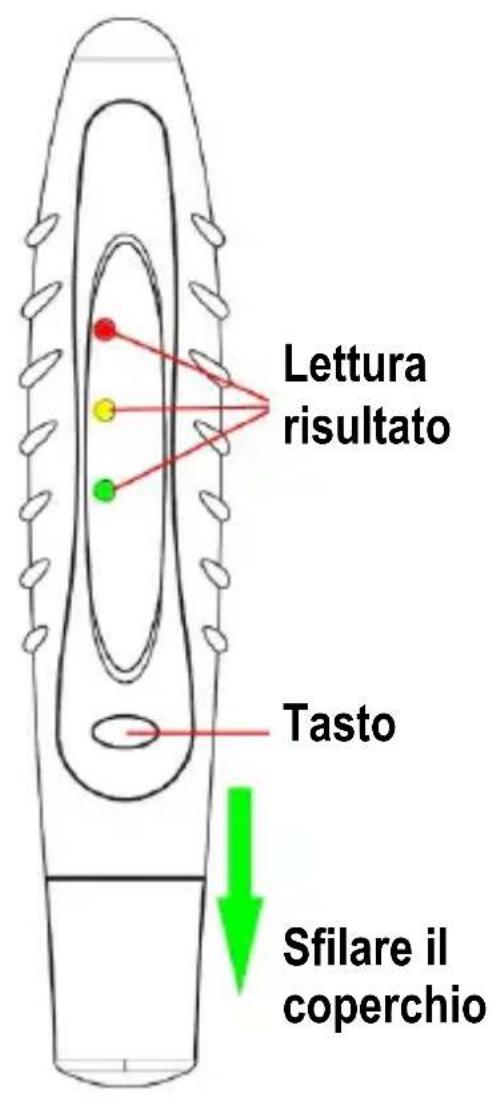

Sfilare il coperchio del tester e accendere l'apparecchio pre- mendo l'apposito tasto. Tenere la spina di prova sulla superfi- cie da misurare e contemporaneamente leggere il risultato sui diodi luminosi.


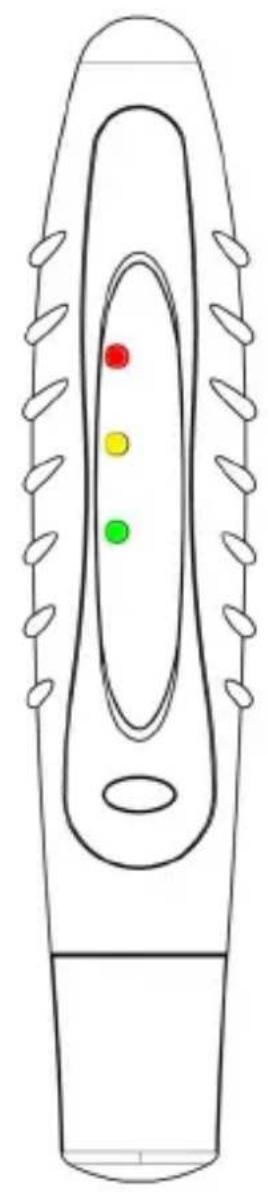

La visualizzazione si compone di tre diodi luminosi, i quali visualizzano lo spessore dei diversi strati.
Rosso >400 μm
Giallo / rosso 350 - 400 μm
Giallo 250 - 350 μm
Verde / giallo 150 - 250 µm
Verde 0 - 150 μm
L'apparecchio è impostato stabilmente su questi valori e non ha bisogno di essere tarato.
Riposizionare il tappo. La punta del sensore è sensibile!
Sostituzione delle batterie

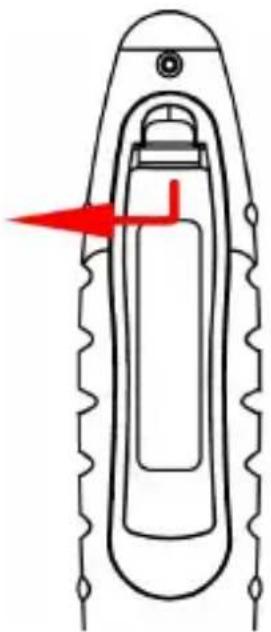

Sollevare il coperchio del vano batterie premendo l'apposita clip. Controllare la polarità durante l'inserimento delle batterie nuove! Inserire le batterie nuove e richiudere il tappo.
Non smaltire le batterie scari- che nei rifiuti casalinghi. An- che vicino a Voi ci sarà sicu- ramente un centro di raccolta!
Indicatore Ottico / 3 LED
Dimensioni L=160 mm / ∅=33 mm
Batterie 1 x 12 V Tipo V23
Tipo di protezione IP 40
Intervallo di misura 0 – 400 μm
