| Marke | Testboy |
| Modell | TB 74 |
| Produkttyp | Digitaler Schichtdickenmesser |
| Kategorie | Messgeräte |
| Abmessungen | Länge 160 mm, Durchmesser 33 mm |
| Stromversorgung | 1 Batterie 12 V Typ V23 |
| Schutzart | IP40 |
| Messbereich | 0 – 400 μm |
| Anzeige | 3 LEDs (rot, gelb, grün) mit Farbcodierung |
| Hauptfunktionen | Schichtdickenmessung auf magnetischen Metallen, visuelle Anzeige durch LEDs |
| Automatische Abschaltung | Ja |
| Bestimmungsgemäße Verwendung | In der Anleitung beschriebene Anwendungen; jede andere Verwendung ist untersagt |
| Sicherheitshinweise | Elektromagnetische Felder, hohe Temperaturen, Staub und Feuchtigkeit vermeiden |
| Wartung und Reinigung | Mit einem trockenen Tuch reinigen; bei längerer Nichtbenutzung die Batterien entnehmen |
| Batteriewechsel | Deckel des Batteriefachs entfernen, Polarität beachten |
| Garantie | 5 Jahre (bei Vorlage der Rechnung) |
| Normen und Zertifikate | CE-konform, Niederspannungsrichtlinie 2006/95/EG und EMV 2004/108/EG |
| Entsorgung | An den Sammelstellen für Elektroschrott abgeben; verbrauchte Batterien an einer Sammelstelle abgeben |
Häufig gestellte Fragen - TB 74 Testboy
Benutzerfragen zu TB 74 Testboy
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Messgeräte kostenlos im PDF-Format! Finden Sie Ihr Handbuch TB 74 - Testboy und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. TB 74 von der Marke Testboy.
BEDIENUNGSANLEITUNG TB 74 Testboy

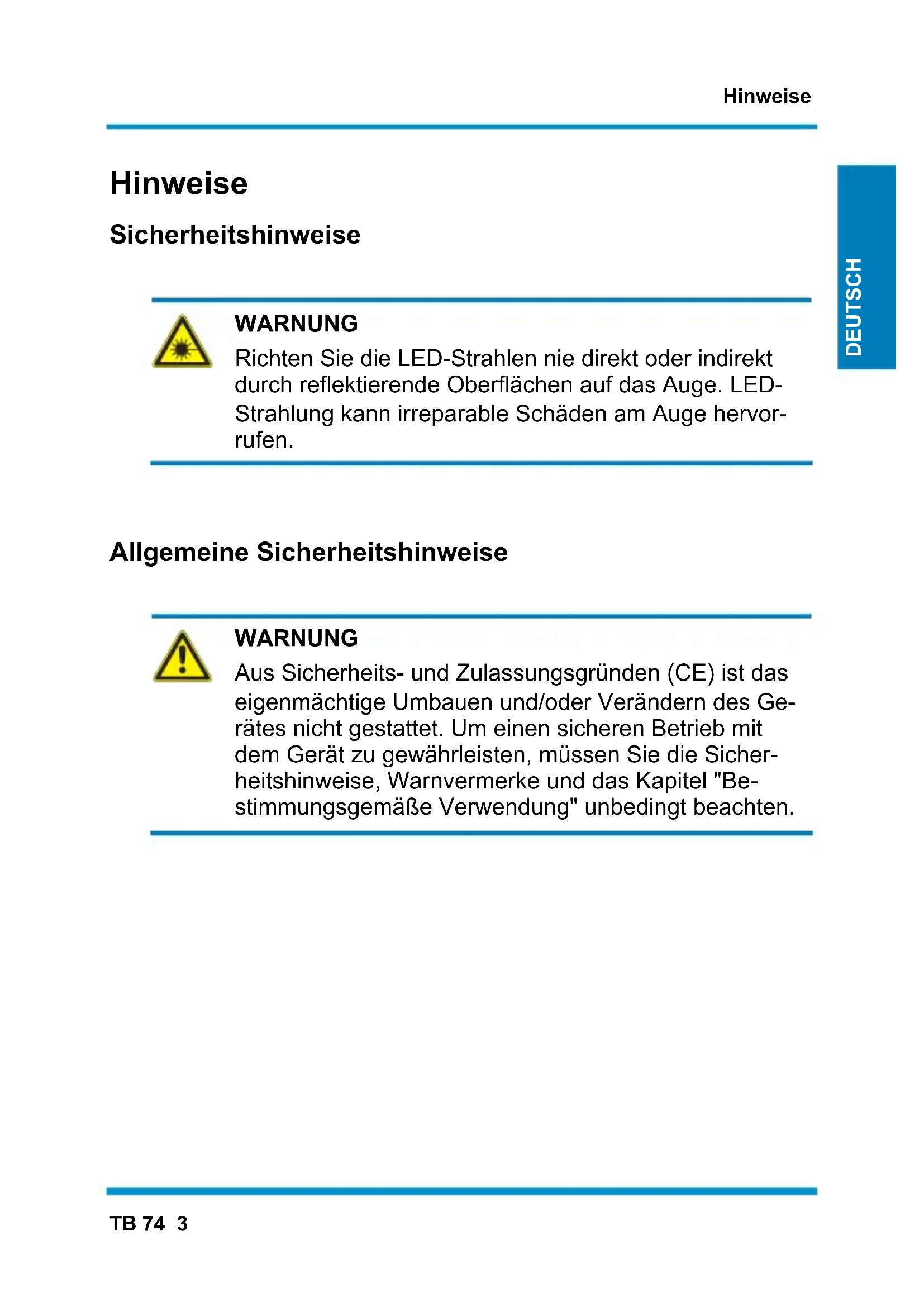

Richten Sie die LED-Strahlen nie direkt oder indirekt durch reflektierende Oberflächen auf das Auge. LED-Strahlung kann irreparable Schäden am Auge hervorrufen.
Allgemeine Sicherheitshinweise
WARNUNG
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel "Bestimmungsgemäße Verwendung" unbedingt beachten.
WARNUNG
Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise:
Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweißgeräten, Induktionsheizern und anderen elektromagnetischen Feldern.
Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus.
Vermeiden Sie staubige und feuchte Umgebungsbedingungen.
Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
Bestimmungsgemäße Verwendung
Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlöischen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.
Um das Gerät vor Beschädigung zu schützen, entfernen Sie bitte bei längerem Nichtgebrauch des Gerätes die Batterien.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien.
Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern © Testboy GmbH, Deutschland.
Haftungsausschluss
Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung!
Testboy haftet nicht für Schäden, die aus
| dem Nichtbeachten der Anleitung,
von Testboy nicht freigegebenen Änderungen am Produkt oder
von Testboy nicht hergestellten oder nicht freigegebenen Er-satzteilen
Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden
resultieren.
Richtigkeit der Bedienungsanleitung
Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten.
Entsorgung
Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben.
Die WEEE (2002/96/EC) regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind ab dem 13.8.2005 dazu verpflichtet, Elektrogeräte, die nach diesem Datum verkauft werden, kostenfrei zurückzunehmen und zu recyceln. Elektrogeräte dürfen dann nicht mehr in die „normalen“ Abfallströme eingebracht werden. Elektrogeräte sind separat zu recyceln und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit diesem Logo gekennzeichnet.
Entsorgung von gebrauchten Batterien
Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!
Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen.
Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei.
Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden!
5 Jahre Garantie
Testboy-Geräte unterliegen einer strengen Qualitätskontrolle. Sollten während der täglichen Praxis dennoch Fehler in der Funktion auftreten, gewähren wir eine Garantie von 5 Jahren (nur gültig mit Rechnung). Fabrikations- oder Materialfehler werden von uns kostenlos beseitigt sofern das Gerät ohne Fremdeinwirkung und ungeöffnet an uns zurückgesandt wird. Beschädigungen durch Sturz oder falsche Handhabung sind vom Garantieanspruch ausgeschlossen.
Bitte wenden Sie sich an:
Testboy GmbH Tel: 0049 (0)4441 / 89112-10
Elektrotechnische Spezialfabrik Fax: 0049 (0)4441 / 84536
Beim Alten Flugplatz 3
D-49377 Vechta www.testboy.de
Germany
info@testboy.de
Qualitätszertifikat
Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen.
Konformitätserklärung
Das Produkt erfüllt die Niederspannungsrichtlinien 2006/95/EG und die EMV-Richtlinien 2004/108/EG.
Bedienung
Vielen Dank, dass Sie Sich für den Testboy ^® TB 74 entschieden haben.
Der Prüfstift eignet sich als digitaler Schichtdickenmesser zur Bestimmung der Schichtdicke auf magnetischen Metallen. Entwickelt für den professionellen Einsatz in Werkstätten und im Servicebereich. Die Schichtdicke wir durch 3 LEDs in verschiedenen Bereichen angezeigt.
Automatische Abschaltung
Das Testboy TB 74 verfügt über eine automatische Abschaltung.
Die Schichtdickenbestimmung

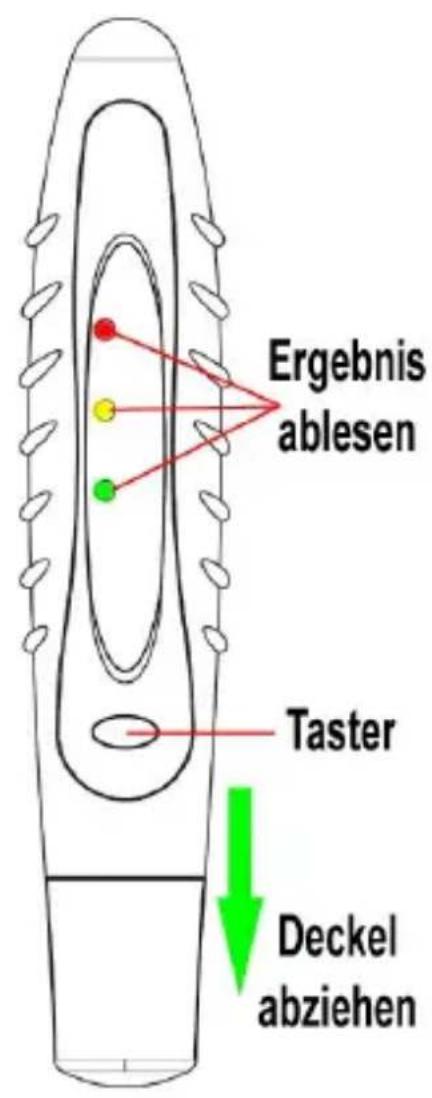

Die Deckel Kappe des Testers abziehen und durch betätigen des Tasters das Gerät einschalten. Den Prüfkopf auf die zu messende Fläche halten und gleichzeitig das Ergebnis an den Leuchtdioden ablesen.


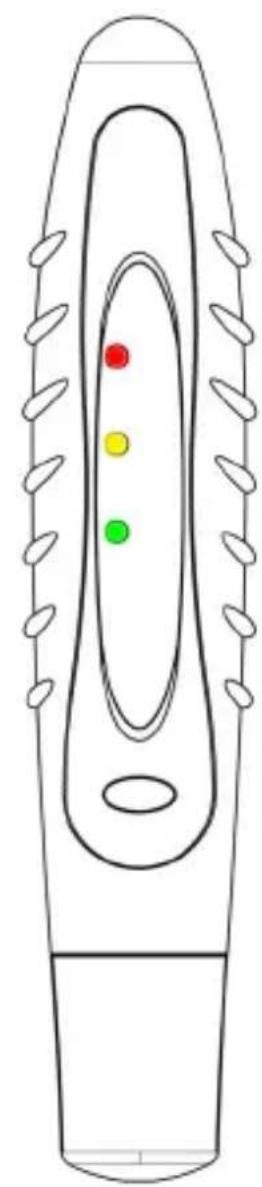

Die Anzeige besteht aus drei Leuchtdioden, die die jeweilige Schichtdicke anzeigen
Rot >400 m
Gelb / Rot 350 - 400 μm
Gelb 250 - 350 μm
Grün /Gelb 150 - 250 μm
Grün 0 - 150 μm
Das Gerät ist fest auf diese Werte eingestellt und benötigt keine Kalibrierung.
Die Kappe wieder aufsetzen. Die Sensorspitze ist empfindlich!
Batteriewechsel

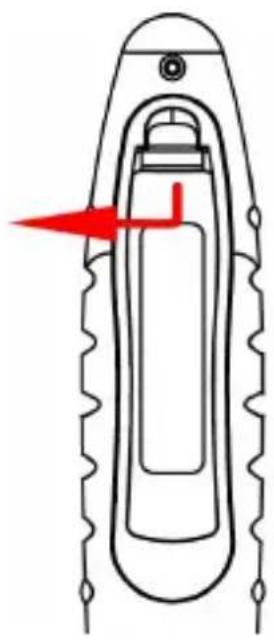

Ziehen Sie den Batteriefachdeckel durch betätigen des Clips nach oben ab. Achten Sie beim Einsetzen der neuen Batterien auf die Polarität! Neue Batterie einlegen und die Kappe wieder verschließen.
Batterien gehören nicht in den Hausmüll. Auch in Ihrer Nähe befindet sich eine Sammelstelle!
| Anzeige Optisch / 3 LEDs | |
| Abmaße L=160 mm / ∅=33 mm | |
| Batterien 1 x 12 V Typ V23 | |
| Schutzart | IP 40 |
| Messbereich 0 – 400 μm |
