INV300WU24F - Onduleur électrique HQ - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Onduleur électrique (convertisseur de tension)
Marque	HQ
Modèle	INV300WU24F
Tension d'entrée	20-30 V CC
Courant d'entrée (pleine charge)	15 A
Courant de veille	< 0,2 A
Tension de sortie	230 V CA ±5%
Type de prise	Schuko (type F)
Forme de tension de sortie	Sinusoïdale pure
Fréquence de sortie	50 Hz
Puissance continue	300 W
Puissance maximale (30 min)	350 W
Puissance crête	600 W
Port USB	5 V CC / 500 mA
Protection batterie faible	Oui, coupure à 21 V ±0,8 V
Protection thermique	Oui, déclenchement à 60°C ±5°C
Protection contre les surcharges	Oui
Protection contre les courts-circuits	Oui
Protection contre l'inversion de polarité	Oui, par fusible
Refroidissement	Par convection d'air
Dimensions (L × l × H)	165 × 88 × 74 mm
Poids	900 g
Entretien	Nettoyer avec un chiffon sec
Sécurité	Ne pas ouvrir, tenir hors de portée des enfants
Garantie	Non couverte en cas de modification ou usage incorrect

FOIRE AUX QUESTIONS - INV300WU24F HQ

Quelle est la puissance maximale que peut fournir l'onduleur ?

L'onduleur peut fournir une puissance continue de 300 W, une puissance maximale de 350 W pendant 30 minutes, et une puissance crête de 600 W pour les pics de démarrage.

Comment brancher l'onduleur sur une batterie ?

Branchez le cordon d'alimentation (allume-cigare) fourni dans la prise allume-cigare de la batterie 24 V. Assurez-vous que la tension d'entrée est comprise entre 20 et 30 V CC.

Que faire si l'alarme batterie faible se déclenche ?

L'alarme batterie faible se déclenche lorsque la tension de la batterie descend sous 21 V ±0,8 V. Dans ce cas, démarrez le moteur du véhicule pour recharger la batterie et continuer à utiliser l'onduleur.

Que faire si le voyant devient rouge et clignote ?

Un voyant rouge clignotant indique une surcharge ou une surchauffe. Éteignez l'onduleur, débranchez les appareils en excès ou attendez le refroidissement, puis rallumez.

Comment nettoyer l'onduleur ?

Nettoyez l'onduleur avec un chiffon sec. N'utilisez jamais de solvants ou de produits abrasifs.

Puis-je utiliser l'onduleur avec un ordinateur ?

Oui, l'onduleur convient aux ordinateurs et autres appareils électroniques comme les téléviseurs, lecteurs DVD, etc. Assurez-vous que la puissance totale ne dépasse pas 300 W.

Quel type de prise de sortie possède l'onduleur ?

La prise de sortie est de type Schuko (type F) avec broche de terre, compatible avec les prises européennes standard.

Quelle est la tension de sortie de l'onduleur ?

La tension de sortie est de 230 V CA avec une fréquence de 50 Hz et une forme d'onde sinusoïdale pure.

L'onduleur protège-t-il contre les surcharges ?

Oui, l'onduleur est doté d'une protection contre les surcharges qui coupe la sortie si la puissance consommée dépasse la capacité de l'appareil.

Comment réinitialiser l'onduleur après une protection ?

Après une protection (surcharge ou surchauffe), éteignez l'onduleur avec l'interrupteur, résolvez la cause (débranchez des appareils ou laissez refroidir), puis rallumez l'onduleur.

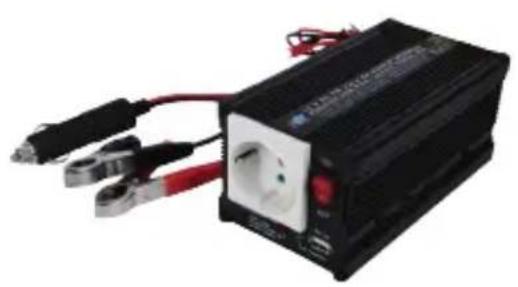

MODE D'EMPLOI INV300WU24F HQ

Fonctionnement avec des ordinateurs, bloc-notes, radios, petits téléviseurs, magnétoscopes, lecteurs DVD, lampes, fax, etc.

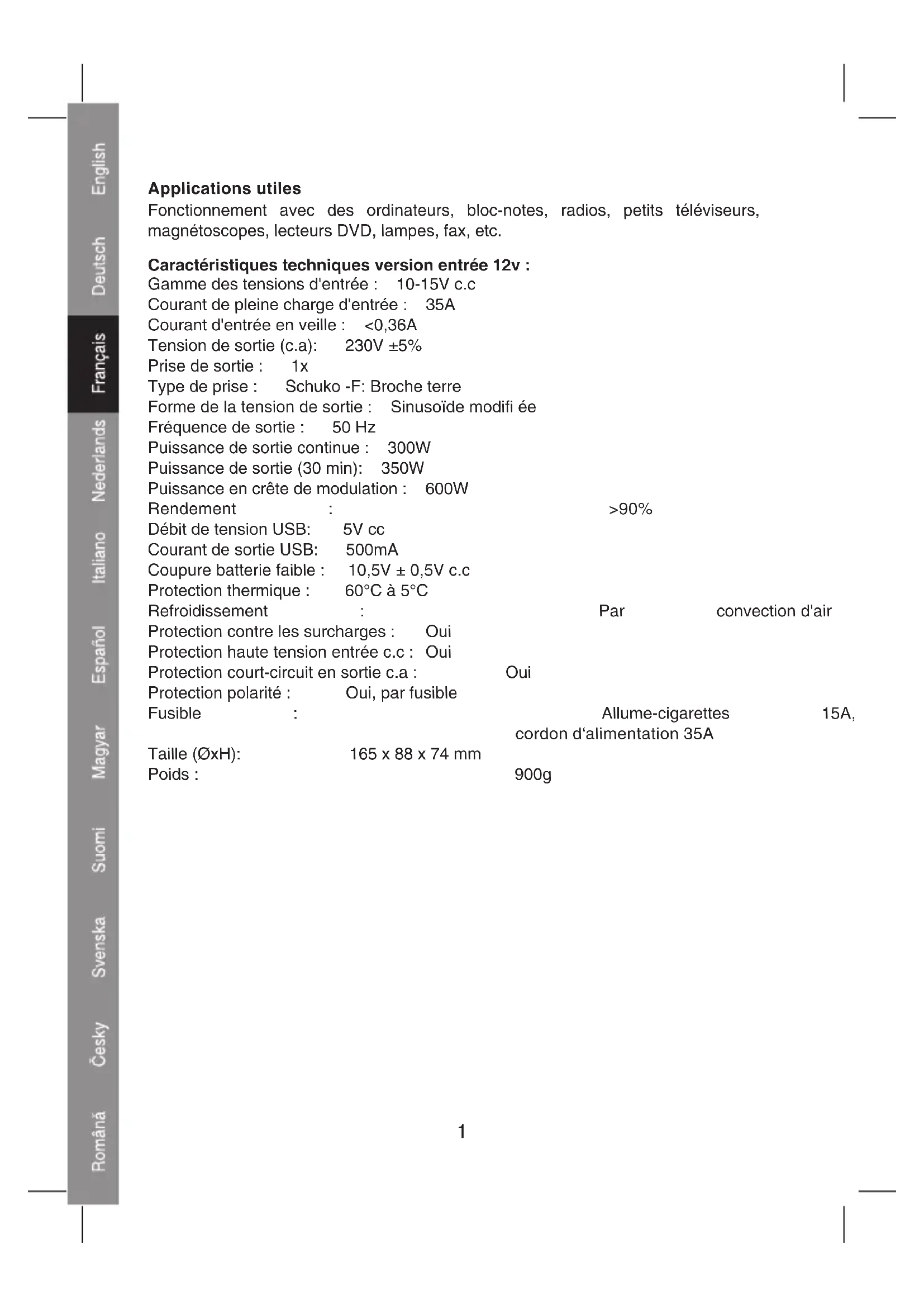

Caractéristiques techniques version entrée 12V :

Courant de pleine charge d'entrée: 35A

Courant d'entrée en veille : <0,36A

Tension de sortie (c. a) : 230V ±5%

Prise de sortie: 1x

Type de prise : Schuko - F: Broche terre

Forme de la tension de sortie : Sinusoïde modifiée

Fréquence de sortie: 50 Hz

Puissance de sortie continue : 300W

Puissance de sortie (30 min): 350W

Puissance en crête de modulation: 600W

Rendement

Débit de tension USB: 5V CC

Courant de sortie USB: 500mA

Protection thermique: 60°C ± 5°C

Refroidissement

Protection contre les surcharges: Oui

Protection haute tension entrée c. c: Oui

Protection court-circuit en sortie c. a :

Protection polarité : Oui, par fusible

Fusible

Taille ( × H) 165x88x74mm

Poids :

90%

Par

convection d'air

Allume-cigarettes

15A,

cordon d'alimentation 35A

900g

Caractéristiques techniques version entre 24V

Gamme des tensions d'entrée: 20-30V c. c.

Courant de pleine charge d'entrée: 15A

Courant d'entrée en veille: <0,2A

Tension de sortie (c. a) : 230V ±5%

Prise de sortie : 1x

Type de prise : Schuko (-F : Broche terre)

Forme de la tension de sortie : Sinusoïdale pure

Fréquence de sortie: 50 Hz

Puissance de sortie continue : 300W

Puissance de sortie (30 min): 350W

Puissance en crête de modulation: 600W

Rendement

Débit de tension USB: 5V CC

Courant de sortie USB: 500mA

Coupure batterie faible: 21V ± 0,8V c.c

Protection thermique: 60^ C à 5^ C

Refroidissement :

Protection contre les surcharges : Oui

Protection haute tension entrée c. c: Oui

Protection court-circuit en sortie c. a :

Protection polarité : Oui, par fusible

Fusible

Taille ( × H) 165x88x74mm

Poids :

Par

convection

Oui

Allume-cigarettes

cordon d'alimentation 20A

900g

Instructions d'utilisation :

Lors d'une utilisation de longue durée, il est recommandé de laisser le moteur de la voiture tourner pour empêcher une décharge complète de la batterie. Quand l'alarme "batterie faible" se déclenche, démarrez le moteur de la voiture pour pouvoir poursuivre l'utilisation du convertisseur et des appareils qui y sont reliés.

Assurez-vous que la demande d'alimentation maximale des équipements branchés n'excède pas la puissance de sortie du convertisseur (300W en continu, 350W pour un maximum de 30 minutes)

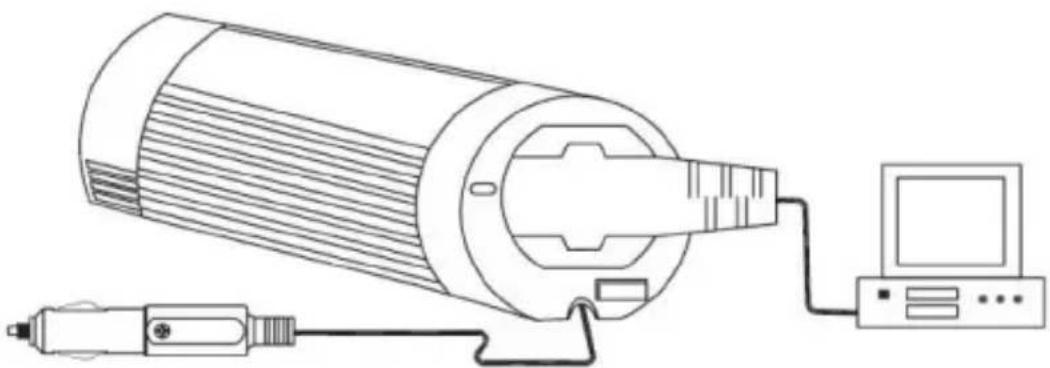

Assurez-vous de plusieurs jours mettre d'abord le convertisseur sous tension avant d'allumer l'équipement qui y est raccordé.

Si le convertisseur et le voyant d'alimentation ne fonctionnent pas, bien que l'appareil soit sous tension, contrôlez le fusible se trouvant dans la prise allume-cigare. Si le fusible est grillé, utilisez un fusible identique pour le remplacer.

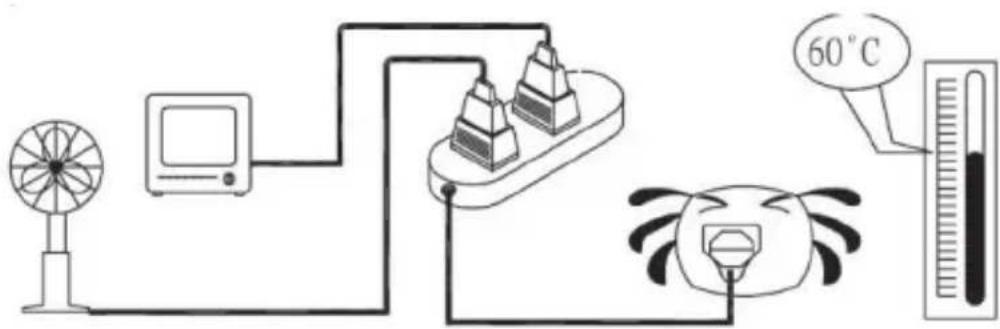

Dès que le nombre de watts du ou des appareils connectés dépasse la puissance nette du convertisseur ou que ce dernier fonctionne depuis longtemps et que sa température atteint 60°C, le circuit de protection arrête le convertisseur.

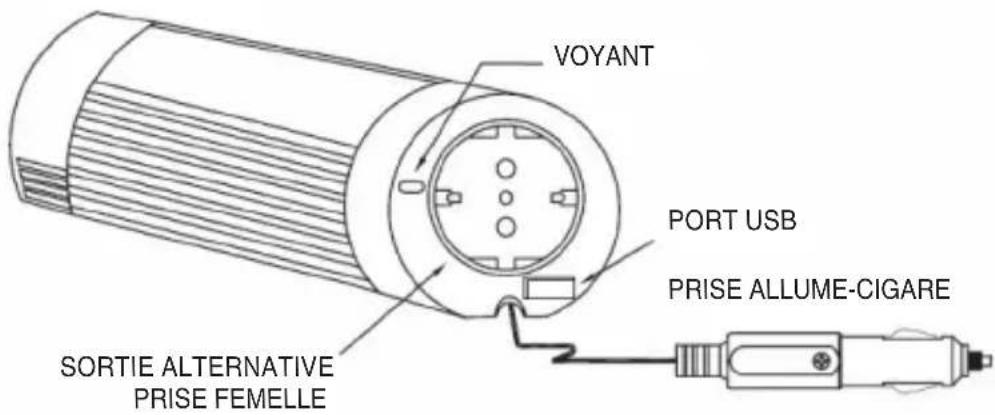

Voyant LCD :

• Pour une utilisation normale : Le voyant est vert
• Surcharge/ surchauffe : Le voyant est rouge et clignote 7.

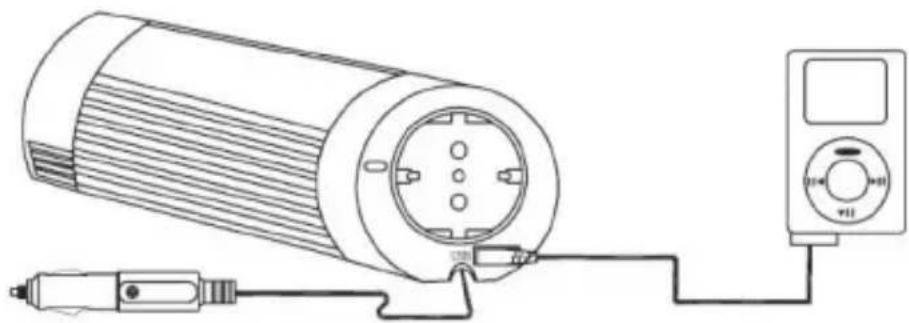

Le port USB intégré rend ce convertisseur extrêmement polyvalent, permettant de charger et d'alimenter des appareils USB!

Dépannage

Si le convertisseur ne fonctionne pas correctement, plusieurs causes peuvent en être la raison :

Mauvais contact

• Nettoyez entièrement les pièces de contact

2) Le convertisseur n'est pas alimenté

• Vérifiez le fusible de la voiture et remplacez-le si besoin est.
• Vérifiez le bon raccordement des câbles

Le fusible est grillé

• Le fusible se trouve dans la prise (allume-cigare) c. c. Remplacez-le par un fusible identique de même intensité.

4) Coupure de la sortie c. a. due à une surcharge

Assurez-vous que la charge continue des appareils raccordés ne dépasse pas 100 Watts

5) Coupure de la sortie due à une surchauffe

• En cas de charges élevées pendant des périodes prolongées, le convertisseur coupe la sortie afin d'éviter toute dépréciation due à une montée en température. Si ce cas se produit, procédez comme suit :

(A) Éteignez le convertisseur à l'aide de l'interrupteur. (B) Diminuez la charge de la machine en débranchant par exemple certains des appareils ou patientez jusqu'à ce que le convertisseur ait refroidi. (C) Rallumez le convertisseur à l'aide de l'interrupteur.

6) Coupure batterie faible

• Rechargez votre batterie et reprenez l'utilisation.

Attention!

Installez toujours le convertisseur dans un environnement :

1. Bien ventilé
2. Non exposé aux rayons directs du soleil ou à une source de chaleur
3. Hors de portée des enfants
4. Éloigné de sources d'eau, d'humidité, d'huile ou de graisse
5. Exempt de substances inflammables

Declaration de conformite

Nos.

Nedis B. V.

De Tweeling 28

Déclarons sous notre responsabilité que le produit;

Marque: HQ

Modèle : HQ-INV300WU-12, HQ-INV300WU-24F

Description : Convertisseur de tension sinusoidale modifiée de 300W cc et ca avec port USB

est conforme aux normes suivantes :

e-Mark (72/245/CEE, 2006/28/CE): e13 72/245 2006/28 3948 00

CEM (89/336/CEE)

EN 61000-6-3:2001 / EN 61000-6-1:2001

Conformément à cette réglementation, ce produit peut être utilisé dans toute la Communauté Européenne ainsi que dans les pays membres de l'Association Européenne du Libre Échange.

Nedis BV n'est pas responsable de l'utilisation de ce produit hors des pays membres de la Communauté Européenne et de l'AÉLE.

s-Hertogenbosch, 17-08-2007

Mme. J. Gilad

Directeur des Achats

Consignes de sécurité :

Afin de réduire les risques de chocs électriques, ce produit ne doit être ouvert QUE par un technicien qualifié agréé en cas de réparation. Débranchez l'appareil du secteur et des autres équipements en cas de problème.

Entretien :

Nettoyez uniquement avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de modification et / ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable. Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce document.

Attention :

Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits.
