Tuotetyyppi	Sähköinen invertteri (jännitemuunnin)
Merkki	HQ
Malli	INV300WU24F
Tulojännite	20-30 V DC
Tulovirta (täysi kuorma)	15 A
Lepovirta	< 0,2 A
Lähtöjännite	230 V AC ±5%
Pistorasiatyyppi	Schuko (tyyppi F)
Lähtöjännitteen muoto	Puhdas siniaalto
Lähtötaajuus	50 Hz
Jatkuva teho	300 W
Maksimiteho (30 min)	350 W
Huipputeho	600 W
USB-portti	5 V DC / 500 mA
Pienjännitesuojaus	Kyllä, katkaisu 21 V ±0,8 V
Lämpösuojaus	Kyllä, laukeaa 60°C ±5°C
Ylikuormitussuojaus	Kyllä
Oikosulkusuojaus	Kyllä
Napaisuuden vaihtosuojaus	Kyllä, sulakkeella
Jäähdytys	Ilmajäähdytys
Mitat (P × L × K)	165 × 88 × 74 mm
Paino	900 g
Huolto	Puhdista kuivalla liinalla
Turvallisuus	Älä avaa, pidä poissa lasten ulottuvilta
Takuu	Ei kata muutoksia tai virheellistä käyttöä

Usein kysytyt kysymykset - INV300WU24F HQ

Mikä on invertterin suurin teho?

Invertteri voi tuottaa jatkuvaa tehoa 300 W, maksimitehoa 350 W 30 minuutin ajan ja huipputehoa 600 W käynnistyspiikkejä varten.

Kuinka invertteri kytketään akkuun?

Kytke mukana tullut virtajohto (savukkeensytytin) akun 24 V savukkeensytytinpistorasiaan. Varmista, että tulojännite on 20–30 V DC.

Mitä tehdä, jos heikon akun hälytys aktivoituu?

Heikon akun hälytys aktivoituu, kun akun jännite laskee alle 21 V ±0,8 V. Tässä tapauksessa käynnistä ajoneuvon moottori akun lataamiseksi ja jatka invertterin käyttöä.

Mitä tehdä, jos merkkivalo muuttuu punaiseksi ja vilkkuu?

Punainen vilkkuva merkkivalo ilmaisee ylikuormitusta tai ylikuumenemista. Sammuta invertteri, irrota ylimääräiset laitteet tai odota jäähtymistä, ja käynnistä uudelleen.

Kuinka invertteri puhdistetaan?

Puhdista invertteri kuivalla liinalla. Älä koskaan käytä liuottimia tai hankaavia aineita.

Voinko käyttää invertteriä tietokoneen kanssa?

Kyllä, invertteri sopii tietokoneille ja muille elektroniikkalaitteille, kuten televisioille, DVD-soittimille jne. Varmista, että kokonaisteho ei ylitä 300 W.

Minkä tyyppinen lähtöpistoke invertterissä on?

Lähtöpistoke on tyyppiä Schuko (tyyppi F) maadoitusnastalla, yhteensopiva eurooppalaisten standardipistorasioiden kanssa.

Mikä on invertterin lähtöjännite?

Lähtöjännite on 230 V AC taajuudella 50 Hz ja puhtaalla siniaaltomuodolla.

Suojaako invertteri ylikuormitukselta?

Kyllä, invertteri on varustettu ylikuormitussuojauksella, joka katkaisee lähdön, jos kulutettu teho ylittää laitteen kapasiteetin.

Kuinka invertteri nollataan suojauksen jälkeen?

Suojauksen (ylikuormitus tai ylikuumeneminen) jälkeen sammuta invertteri kytkimellä, korjaa syy (irrota laitteita tai anna jäähtyä) ja käynnistä invertteri uudelleen.

KÄYTTÖOHJE INV300WU24F HQ

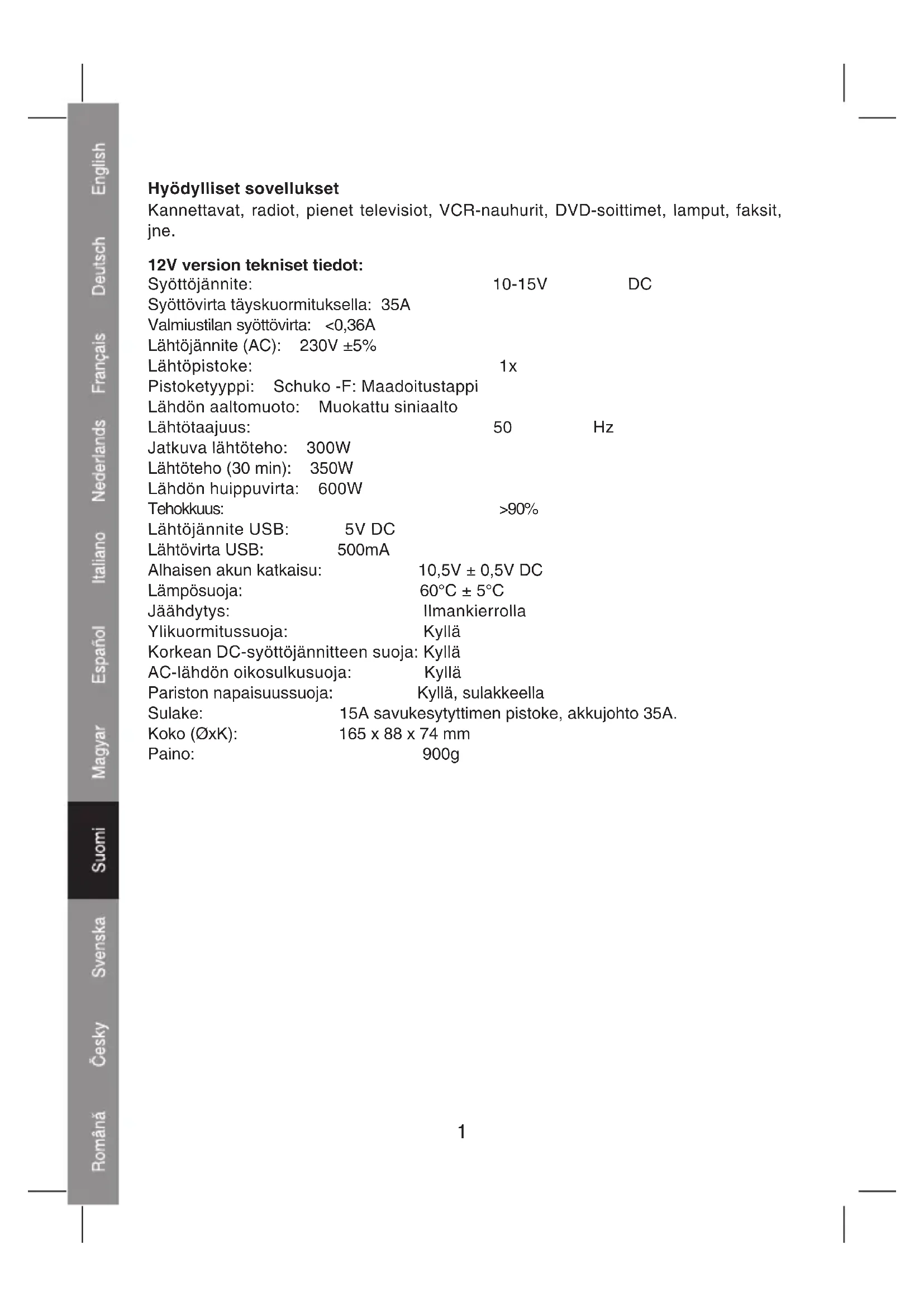

Hyödylliset sovellukset

Kannettavat, radiot, pienet television, VCR-nauhurit, DVD-soittimet, lamput, faksit, jne.

12V version tekniset tiedot:

Syöttöjannite:	10-15V	DC
Syöttövirta tãyskuormituksella: 35A
Valmiustilan syöttövirta: <0,36A
Lähtöjannite (AC): 230V ±5%
Lähtöpistoke:	1x
Pistoketyppi: Schuko -F: Maadoitustappi
Lähdon aaltomuoto: Muokattu siniaalto
Lähtötaajuus:	50	Hz
Jatkuva læhtöteho: 300W
Lähtöteho (30 min): 350W
Lähdon huippuvirta: 600W
Tehokkuus:	>90%
Lähtöjannite USB: 5V DC
Lähtövirta USB: 500mA
Alhaisen akun katkaisu:	10,5V ± 0,5V DC
Lämpösuja:	60°C ± 5°C
Jäahdytys:	llmankierrolla
Ylikuormitussuoja:	Kyllä
Korkean DC-syöttöjannitteen suoja: Kyllä
AC-lähdon oikosulkusujoa:	Kyllä
Pariston napaisuussuoja:	Kyllä, sulakkeella
Sulake:	15A savukesytyttimen pistoke, akkujohto 3
Koko (ØxK):	165 x 88 x 74 mm
Paino:	900g

24V version tekniset tiedot

Syöttöjannite:	20-30V	DC
Syöttövirta tãyskuormituksella: 15A
Valmiustilan syöttövirta: <0,2A
Lähtöjannite (AC): 230V ±5%
Lähtöpistoke:	1x
Pistoketyppi: Schuko (-F: Maadoitustappi)
Lähdon aaltomuoto: Aito siniaalto
Lähtötaajuus:	50	Hz
Jatkuva læhtöteho: 300W
Lähtöteho (30 min): 350W
Lähdon huippuvirta: 600W
Tehokkuus:	>90%
Lähtöjannite USB: 5V DC
Lähtövirta USB: 500mA
Alhaisen akun katkaisu: 21V ± 0,8V DC
Lämpösuja:	60°C ± 5°C
Jäahdytys:	llmankierrolla
Ylikuormitussuoja:	Kyllä
Korkean DC-syöttöjannitteen suoja: Kyllä
AC-lähdon oikosulkusujoa:	Kyllä
Pariston napaisuussuoja:	Kyllä, sulakkeella
Sulake:	10A savukesytyttimen pistoke, akkujohto 2
Koko (ØxK):	165 x 88 x 74 mm
Paino:	900g

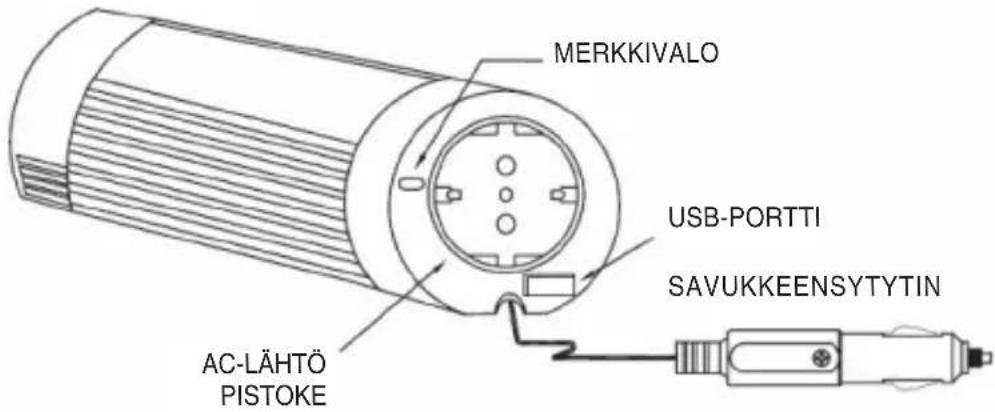

Käytöohjeet:

1.

2.

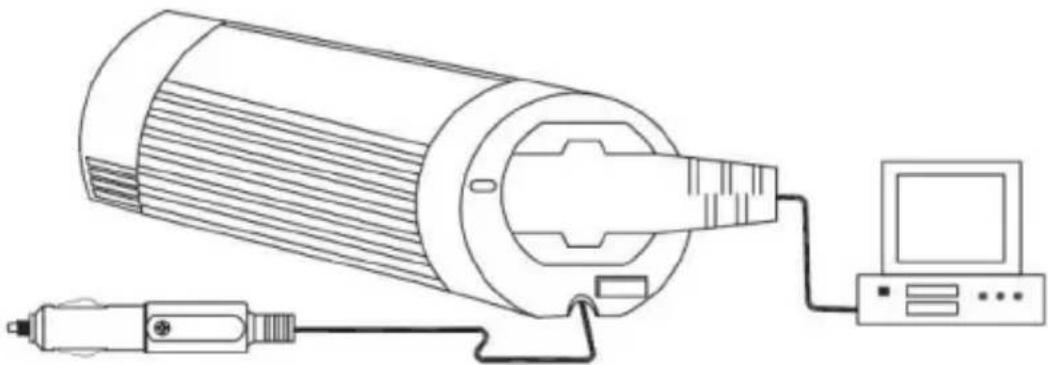

Kun laitetta käytetään pitempiä aikajaksoja, ajoneuvon moottori Kannattaa pitäk käynnissä, jotta akku ei purkautuisi tysin. Kun alhaisen akun halytys aktivoituu, käynnistä auton moottori jatkaaksesi muuntimen ja siihen liitetyjen varusteiden käyttoa.

Varmista, etta liitettyjen laitteiden vaatima maksmiteho ei ylitä muuntimen lahtötehoa (300 W jatkuvasti, 350 W enintaan 30 minuutin ajan).

3.

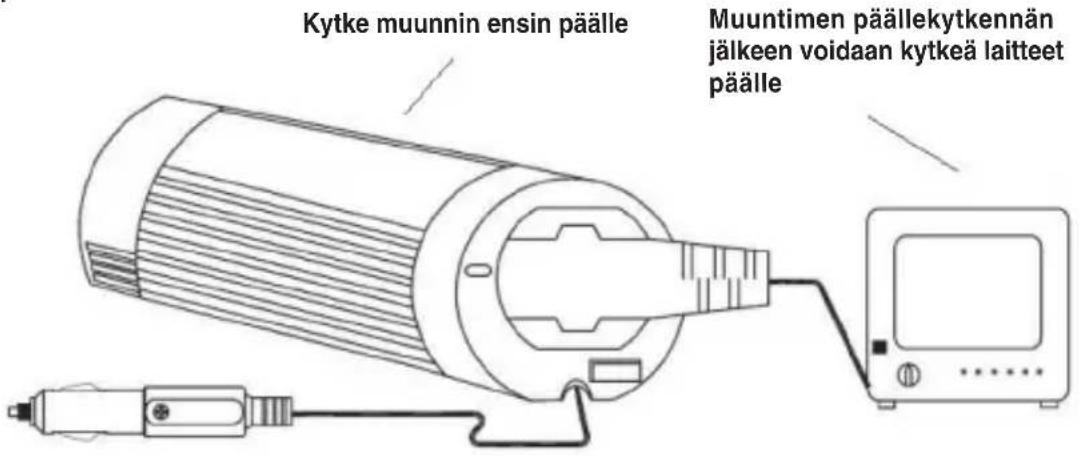

Varmista aina, etta muuntinen virta kytketaan ensin paalle, ennen liitelyn varustuksen virran kytkentaa.

4.

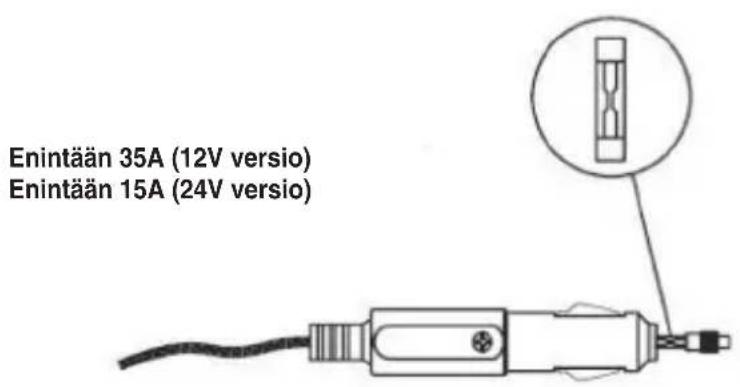

Kun muunnin ja tehomittari eivät toimi, mutta virta on paällä, tarkista savukkeensytyttimen sulake. Jos sulake on vaurioitunut, vaihda se vastaavaan sulakkeeseen.

5.

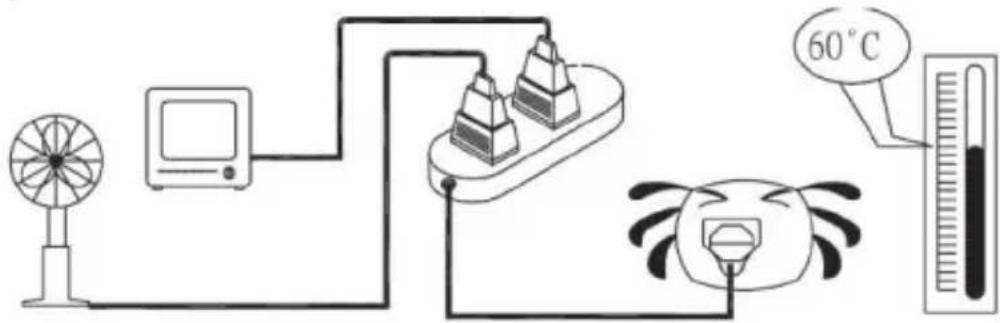

Kun liitettyjen laitteiden kokonautisteho ylittaa muuntimen lahtokapasiteetin tai kun muunnin kay pitkan aikaa ja lampotila saavuttaa 60^ , muuntimen suojauspiiri katkaisee virransyoton.

6.

LED-merkkivalo:

• Normaalissa käytössä: LED-merkkivalossa palaa vihrea valo.
• Ylikuormitus/ylikuumeneminen: LED-merkkivalossa palaa punainen valo ja se vilkkuu.
  7.

Sisäänrakennettu USB-portti tekee tastä muuntimasta erityisen monipuolisen, se mahdollistaa USB-laitteiden latauksen ja käytön!

Vianmäritys

Jos muunnin ei toimi oikein, sihen voi olla monia eri syita:

1) Huono yhteys

Puhdista liitososat huolellisesti

2) Muuntimessa ei ole virtaa

• Tarkista auton sulake, vaihda vauroitunut sulake

Tarkista johtoen kytkennat

3) Sulake on palanut

• Sulake sijaitsee DC (savuke) -tulpassa. Vaihda sulake samanarvoiseen ja vastaavaan sulakkeeseen

4) AC-lähtötehon katkaisu ylikuormituksen takia

• Varmista, ette liitettyjen laitteiden jatkuva kokonaiskuormitus ylità 100 wattia

5) AC-lähtötehon katkaisu ylikuumenemisen takia

• Kuormituksen ollessa korkea pitkä aikoja, muunnin katkaisee lahtötehon, jotta ylikuumenemisen aiheuttamat vauriot valtettäisiin. Jos nain kay, toimi seuraavasti:

(A) Kytke muuntimen virta pois

(B) Vähennä koneen kuormitusta, ts. irrota joitakin siihen kytkettyjä laitteita tai odota kunnes muunnin jaähtyy.

(C) Kytke muuntimen virta paalle

6) Alhaisen akun katkaisu

• Lataa akku ja jatka käyttoä.

Huomio!

Aseta muunnin aina seuraavanlaiseen ympäristöön:

1. Hyvin tuuletettu tila
2. Suojaa auringonvalolta ja Iammoltä
3. Pida lasten ulottumattomissa
4. Suojaa vedeltä, kosteudelta, öljytä ja rasvalta
5. Pida kaukana syttyvista aineista

VAATIMUSTENMUKAISUUSVAKUUTUS

Me,

Nedis B.V.

De Tweeling 28

vakuutamme vastuunalaisena, etta tuote;

Tuotenimi: HQ

Malli: HQ-INV300WU-12, HQ-INV300WU-24

Kuvaus: 300 W Muokatun siniaallon DC-AC -muunnin USB-portilla

Tayttaa seuraavat standardit:

e-Merkintä (72/245/EY, 2006/28/EY): e1372/2452006/28394800

EMC (89/336/EY):

EN 61000-6-3:2001 / EN 61000-6-1:2001

Kyseisten standardien mukaisesti tata tuotetta voidaan kayttaa kaikissa EU- ja EFTA-maisa.

Nedis BV ei ota vastuuta tämän tuotteen käytösta Europan Unionin & EFTA-maiden ulkopuolella.

s-Hertogenbosch, 17.08.2007

Mrs.J.Gilad

Toimitusjohtaja

Turvallisuuteen liittyvat varoitukset:

Sahköiskuvaaran välttamiseksi tämän laitteen saa avata huollon yhteydessä VAIN valtuutettu teknikko. Kytke laite pois verkkovirrasta ja muista laitteista, jos ongelmia esiintyy.

Huolto:

Puhdista ainoastaan kuivalla kankaalla. Ålä käytä liuottimia tai hioma-aineita.

Takuu:

Takuu ja vastuuvelvollisuus mitatöityy, jos tuote vauroituu sihen tehtyjen muutoksien tai sen värinkayton takia.

Yleista:

Muutoksia mallin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta.

Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tairekisteröityjä tuotemerkkejä ja niita on käsitetäva sellaisina.

Huomio:

Tuote on varustetu tälla merkillä. Se merkitsee, ettei käytetyä sahkö- tai elektronisia tuotteita saa havittäa kotitalousjätteen mukana. Kyseisille tuotteile on olemassa erillinen keräysjärestelma.
