GEBRUIKSAANWIJZING INV300WU24F HQ

5215MC's-Hertogenbosch

The Netherlands

Tel.: [phone]

Email: [e-mail]

5215MC's-Hertogenbosch

Niederlande

Tel.: [phone]

Email: [e-mail]

5215MC's-Hertogenbosch

Pays-Bas

Tel.: [phone]

Email:[e-mail]

Nuttige toepassingen

Geschikt voor notebookcomputers, radio's,kleine televisies, videorecorders, dvdspelers, lampen, faxapparaten, enz.

Specific caties 12 volt uityoering

Spanningsbereik ingang: 10-15 Volt DC

Ingangsstroom bij max. belasting: 35 A

Ingangsstroom in stand-by situatie: < 0,36A

Uitgangsspanning (AC): 230 Volt ±5%

Uitgangscontactdoos:

Contactdoostype:

Uitgang-golfvorm:

Uitgangsfrequentie:

Continu uitgangsvermogen: 300 Watt

Uitgangsvermogen (30 min.): 350 Watt

Piek-uitgangsvermogen:

Effi ciency:

Uitgangsspanning USB: 5 Volt DC

Uitgangsstroom USB: 500 mA

Accu laag uitschakelen: 10,5 Volt ± 0,5 Volt DC

Thermische beveiliging:

K 0

Bveiliging gegen verkeerde polariteit accu:

Zekering:

Afmeting ( × h) 165× 88× 74mm

G e

a, d.m.v. zekering

15A Sigarettenaansteker-stekker,

a C C U

c h t

Specific caties 24 volt uitvoering

Spanningsbereik ingang: 20-30 Volt DC

Ingangsstroom bij max. belasting: 15 A

Ingangsstroom in stand-by situatie: < 0,2A

Uitgangsspanning (AC): 230 Volt ±5%

Uitgangscontactdoos:

Contactdoostype:

Uitgang-golfvorm:

Uitgangsfrequency:

Continu uitgangsvermogen: 300 Watt

Uitgangsvermogen (30 min.): 350 Watt

Piek-uitgangsvermogen:

Effi ciency:

Uitgangsspanning USB: 5 Volt DC

Uitgangsstroom USB: 500 mA

Accu laag uitschakelen: 21 Volt ± 0,8 Volt DC

Thermische beveiliging:

K 0 e

Bveiliging gegen verkeerde polariteit accu:

Zekering:

600 Watt

90 %

ja, d.m.v. zekering

10A Sigarettenaansteker-stekker, a C C u

Afmeting ( × h) 165× 88× 74mm

G e W i

C h t

Bedieningsinstructies:

1.

2.

Wanner u het apparaat gedurende een langere tijd gebruikt, raden wij u aan om de motor van de auto te lately lopen, dit om te voorkomen dat de accu volledig leeg raakt. Wanner het "accu laag alarm" afgaat, start dan de motor van uw voertuig om de inverter en de waarop aangesloten apparaten te konnen blijven gebruiken.

Zorg ervoor dat het maximum afgenomen vermogen van de aangesloten apparatuur Niet hoger is dan het uitgangsvermogen van deze inverter (300 Watt continu, 350 Watt gedurende max. 30 minutes)

3.

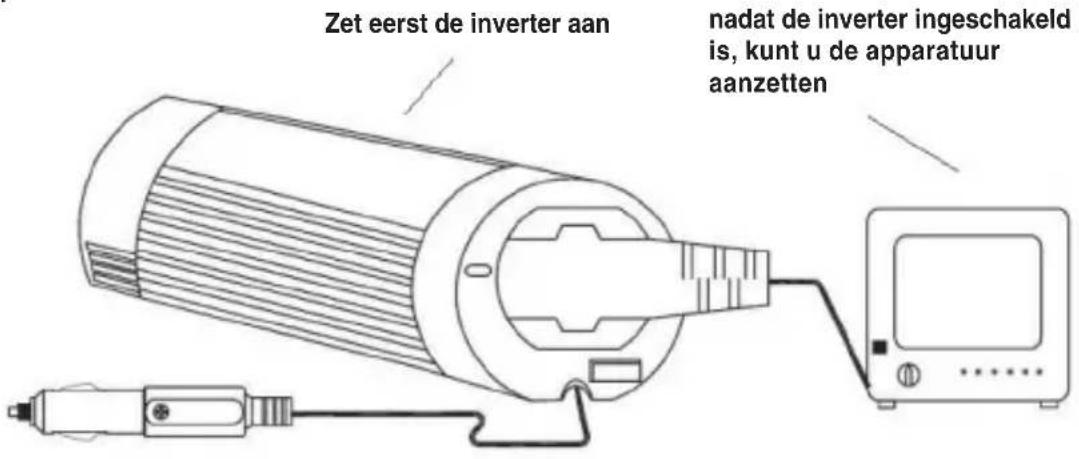

Let erop dat u alkijd eerst de inverter inschakelt, voordat u de aangesloten apparatuur aanzet.

4.

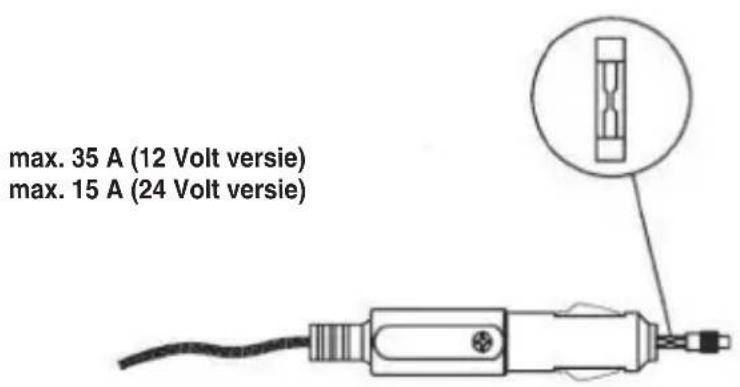

Als de inverter nicht werkt en het power-lampje Niet brandt, maar de inverter ingeschakeld is, contrôleer dan de zekering van de sigarettenaansteker-stekker. Als de zekering defect is, verrang deze dan door een soortgelijke zekering.

5.

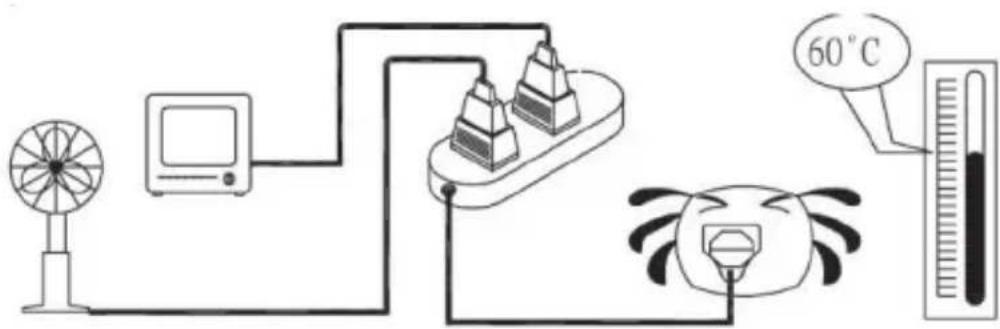

Wanner het totaal afgenomen vermogen van de aangesloten apparatuur het maximale uitgangsvermögen van de inverter overschrijdt of wonneer de ir gedurende langere tijd gebruikt worden en de temperatuur de 60^ bereikt, dan za het beveiligingscircuit de inverter uitschakelen.

6.

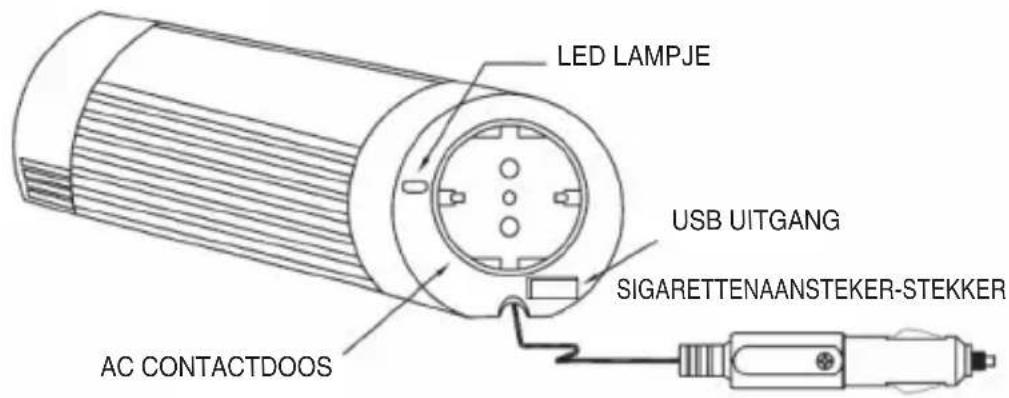

LED lampje:

• Normale situatie: LED brandt groen
  Overbelasting / te hoge temperatuur: LED brandt rood en knippert

7.

Door de ingebouwde USB aansluiting is deze inverter nog veelzijdiger: u kurz uw USB-apparaten van spanning voorzien en opladen!

Het oplossen van problemen

Als de inverter zich aan behoren werkkt, kan dat verschillende oorzaken hebben:

1) Slecht contact

• Reinig de contacten grondig

2) De inverter krijgt geen spanning

• Controller de betreffende zekering in de auto, verrang de eventuel defecte zekering

• Controller de kabelverbindingen

3) Zekering doorgeslagen

• De zekering bevindt zich in de DC (sigarettenaansteker) stekker. Vervang zekering met een soortgelijke zekering van bezelfde sterkte.

4) AC uitgangsspanning is uitgeschakeld, veroorzaakt door overbelasting

Zorg ervoor dat het permanent afgenomen vermogen van de aangeslo apparatuur Niet hoger is dan 100 watt

5) AC uitgangsspanning is uitgeschakeld, veroorzaakt door oververhitting

• Wanner geurende langere tijd de inverter zwaar belast wordt, za de inverter de uitgangsspanning uitschakelen om eventuele schade veroorzaakt door een te hoge temperatuur te voorkomen. Als dit gebeurt, handel dan als volgt:

(A) Schakel de inverter uit d.m.v. de schakelaar
(B) Verminder de belasting van de inverter, d.w.z. koppel een of meerere op de inverter aangesloten apparaten los of wacht tot de inverter afgekoeld is.
(C) Schakel de inverter wee in

6) Accu laag uitschakelen

• Laad uw accu op, hierna kut u de inverter waar gebruiken.

Let op!

Gebruik de inverter op eenplaats die:

1. goed geventileerd is
2. nied blotgesteld is aan direct zonlicht of een warmtebron
3. buiten het bereik van kinderen is
4. vrij van water,vocht,olie of vet is
5. vrij van brandbare en ontvlambare stoffen is

CONFORMITEITVERKLARING

Wij,

Nedis BV

De Tweeling 28

5215 MC 's-Hertogenbosch

Nederland

Tel.: [phone]

E-mail: [e-mail]

Verklaren onder unsere verantwoordelijkheid dat het product;

Merknaam: HQ

Model: HQ-INV300WU-12, HQ-INV300WU-24

Omschrijving: 300 watt DCaar AC gemodifi ceerde sinusgolf inverter met USB uitgang

in conformiteit met de volgende normen is;

e-markering (72/245/CEE, 2006/28/CE): e1372/2452006/28394800

EMC (89/336/EEC):

EN 61000-6-3:2001 / EN 61000-6-1:2001

Volgens deze richtlijn is het toegestaan om dit producte te gebruiken in alle landen van de Europese Unie & alle EFTA landen.

Nedis BV is nicht verantwoordelijk voor het gebruik van dit product buiten de EU en in andere landen dan de EFTA landen.

's-Hertogenbosch, 17-08-2007

Mevr.J.Gilad

Director inloop

Veiligheidsvoorzorgsmaatregelen:

Wanneer service of reparatieoodzakelijkis, mag dit product UITSLUITEND door een geautoriseerde technicus geopend worden; dit om de kans op het krijgen van een elektrische schok te voorkomen. Als er een probleem optreedt, koppel

het product dan los van het Lichtnet en van andere apparatuur.

Onderhoud:

Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens verwalt daardoor de garantie.

Algemeen:

Wijziging van ontwerp en specifici caties zonder Voorafgaande mededeling onder voorbehoud.

Alle logo's, merken en productnamen zijn handelsmerken of geregisteerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

Let op:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten Niet met het gewone huisafval verwijderd mogen worden. Voor dit soort producten zijn er speciale inzamelingspunten.

Copyright ©

HQ-INV300WU-12

HQ-INV300WU-24

INVERTER AD ONDA

SINUSOIDALE MODIFICATA

5215MC's-Hertogenbosch

Paesi Bassi

Tel.: [phone]

Email: [e-mail]

5215MC's-Hertogenbosch

Paises Bajos

Tel.: [phone]

Email: [e-mail]

5215MC's-Hertogenbosch

Hollandia

Tel.: [phone]

Email: [e-mail]

5215MC 's-Hertogenbosch

Alankomaat

Puh: 0031 73 599 1055

Sahkoposti: [e-mail]

5215MC's-Hertogenbosch

The Netherlands

Tel.: [phone]

Email: [e-mail]

5215MC's-Hertogenbosch

Nizozemí

Tel.: [phone]

Email: [e-mail]

Protectie termica: 60^

Racire: Prin convectie aerian

Protectie impotrivasa suprasarcinii: Da

Protectie impotriva supratensiunii de alimentare DC: Da

Protectie impotriva scurtcircuitului la tensiunea de iesire AC : Da

Protection polaritati baterie: Da, prin siguranta

Siguranta: Stecher tigari 15

Cablu baterie 35 A

Dimensiuni ( × 1) .. 165× 88× 74mm

Greutate: 900 g

Specifi catei tehnice la versiunea alimentata cu 24 V DC

Tensiunea de alimentare: 20-30 V DC

Currentul absorbit la incarcare maxima: 15 A

Currentul consumat in standby < 0,2A

Tensiunea debitata (AC): 230 V ±5%

Priza de iesire: 1x

Racire: Prin convectie

Protectie impotriva suprasarcinii: Da

Protectie impotriva supratensiunii de alimentare DC : Da

Protectie impotrivacourtcircuitulilatensiunea deiesireAC:Da

Protectia polaritatai baterie: Da, prin siguranta

Siguranta: Stecher tigari 10

Cablu baterie 20 A

Dimensiuni ( × 1) 165× 88× 74mm

Greutate: 900 g

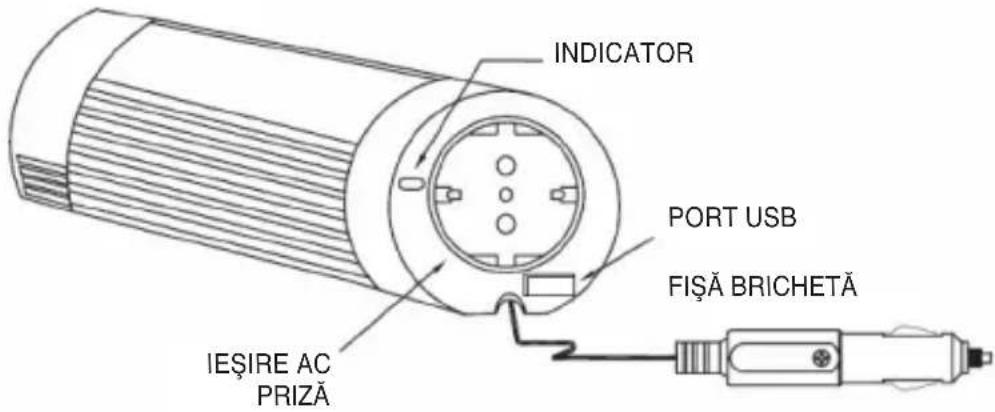

Instruktiuni deutilizare:

1.

2.

5215MC 's-Hertogenbosch

Olanda

Tel.: [phone]

Email: [e-mail]

Declarampe propria noastraraspundere ca produsul:

Denumire produs: HQ

Model: HQ-INV300WU-12,

HQ-INV300WU-24

Descriere: Inversor DC in AC cu sinusoidala modifi ca, 300 W, cu port USB
