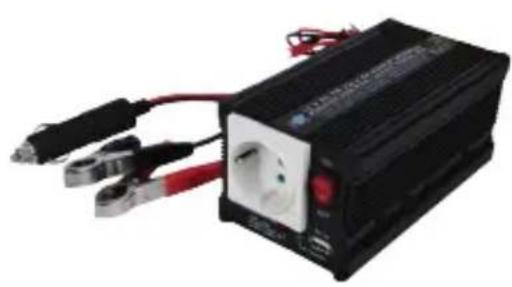

INV300WU24F - Elektromos inverter HQ - Ingyenes használati útmutató

Termék típusa	Inverter (feszültségátalakító)
Márka	HQ
Modell	INV300WU24F
Bemeneti feszültség	20-30 V DC
Bemeneti áram (teljes terhelésnél)	15 A
Készenléti áram	< 0,2 A
Kimeneti feszültség	230 V AC ±5%
Csatlakozó típusa	Schuko (F típus)
Kimeneti feszültség alakja	Tiszta szinuszhullám
Kimeneti frekvencia	50 Hz
Folyamatos teljesítmény	300 W
Maximális teljesítmény (30 perc)	350 W
Csúcsteljesítmény	600 W
USB port	5 V DC / 500 mA
Gyenge akkumulátor védelem	Igen, lekapcsolás 21 V ±0,8 V feszültségnél
Termikus védelem	Igen, 60°C ±5°C hőmérsékleten aktiválódik
Túlterhelés elleni védelem	Igen
Rövidzárlat elleni védelem	Igen
Polaritás védelem	Igen, biztosítékkal
Hűtés	Levegő konvekcióval
Méretek (H × Sz × M)	165 × 88 × 74 mm
Tömeg	900 g
Karbantartás	Száraz ruhával tisztítsa
Biztonság	Ne nyissa ki, tartsa gyermekektől elzárva
Garancia	Nem érvényes, ha módosították vagy helytelenül használták

Gyakran ismételt kérdések - INV300WU24F HQ

Mekkora a maximális teljesítmény, amit az inverter nyújtani tud?

Az inverter folyamatos teljesítménye 300 W, maximális teljesítménye 350 W 30 percig, csúcsteljesítménye 600 W indítási csúcsokhoz.

Hogyan csatlakoztassam az invertert egy akkumulátorhoz?

Csatlakoztassa a mellékelt tápkábelt (szivargyújtó) a 24 V-os akkumulátor szivargyújtó aljzatába. Győződjön meg arról, hogy a bemeneti feszültség 20 és 30 V DC között van.

Mit tegyek, ha a gyenge akkumulátor riasztás bekapcsol?

A gyenge akkumulátor riasztás akkor aktiválódik, amikor az akkumulátor feszültsége 21 V ±0,8 V alá csökken. Ebben az esetben indítsa el a jármű motorját az akkumulátor töltéséhez és az inverter további használatához.

Mit tegyek, ha a jelzőfény pirosra vált és villog?

A villogó piros jelzőfény túlterhelést vagy túlmelegedést jelez. Kapcsolja ki az invertert, húzza ki a felesleges készülékeket, vagy várja meg a hűtést, majd kapcsolja be újra.

Hogyan tisztítsam az invertert?

Tisztítsa az invertert száraz ruhával. Soha ne használjon oldószereket vagy súrolószereket.

Használhatom az invertert számítógéppel?

Igen, az inverter alkalmas számítógépekhez és más elektronikai eszközökhöz, mint TV, DVD-lejátszó stb. Győződjön meg arról, hogy a teljes teljesítmény nem haladja meg a 300 W-ot.

Milyen típusú kimeneti csatlakozóval rendelkezik az inverter?

A kimeneti csatlakozó Schuko (F típusú) földelő érintkezővel, kompatibilis a szabványos európai aljzatokkal.

Mekkora az inverter kimeneti feszültsége?

A kimeneti feszültség 230 V AC, frekvenciája 50 Hz, és tiszta szinuszhullámú.

Az inverter véd a túlterhelés ellen?

Igen, az inverter túlterhelés elleni védelemmel rendelkezik, amely kikapcsolja a kimenetet, ha a fogyasztás meghaladja a készülék kapacitását.

Hogyan állítsam vissza az invertert védelem után?

Védelem (túlterhelés vagy túlmelegedés) után kapcsolja ki az invertert a kapcsolóval, hárítsa el az okot (húzza ki a készülékeket vagy hagyja hűlni), majd kapcsolja be újra az invertert.

HASZNÁLATI ÚTMUTATÓ INV300WU24F HQ

Hasznos alkalmazás területei

Notebook szamitogepek futtatasa, radiok, kistevek, videomagnok, DVD lejatszok, lampak, faxok stb.

A 12 V-os bemenetu valtozat muszaki jellemzoi:

Bemeneti feszültsegtartomány: 10-15V DC

Áramfelvétel teljes terhelésnél: 35 A

Áramfelvétel készenléti modban: <0,36A

Kimeneti feszültseg (AC): 230 V ±5%

Kimeneti aljzat: 1 db

Aljzat típusa: Schuko-F: Földelöérintkezös

Kimeneti hullam forma:

Kimeneti frekvencia:

Folyamatos kimenő teljesítény: 300 W

Kimenó teljesitmény (30 perc): 350 W

Kimeneti csucsteljesitmeny: 600 W

Hatásfok: >90%

Kimenő feszültseg, USB: 5 V DC

Kimenó aramerösség, USB: 500 mA

Kikapcsolás alacsony telepsezültseg miatt: 10,5 V ± 0,5 V DC

Hóvedelem: 60^ ± 5^

Hutés: Levego-kenvekciós

Tulterhelés-vedelem: Van

Magas DC bemeneti feszültseg Elleni védelem: Van

AC kimeneti zárlatvédelem: Van

Telep polaritásvédelme: Van, biztosítékkal

Biztositek: Szivargyujto, 15

akkumulátor 35

Méret (ØxH): 165 x 88 x 74 mm

Suly: 900 g

A 24 V-os bemenetu valtozat muszaki adatali

Bemeneti feszültsegtartomány: 20-30 V DC

Áramfelvétel teljes terhelésnel: 15 A

Áramfelvétel készenléti modban: <0,2 A

Kimeneti feszültseg (AC): 230 V ± 5%

Kimeneti aljzat:

Aljzat típusa: Schuko (-F: Földelöérintkezös)

Kimeneti hullam forma:

Kimeneti frekvencia:

Folyamatos kimenő teljesítány: 300 W

Kimeno teljesitmény (30 perc): 350 W

Kimeno csucsteljesitmény: 600 W

Hatasfok: >90%

Kimenő feszültseg, USB: 5 V DC

Kimenó aramerósség, USB: 500 mA

Kikapcsolás alacsony telepeszültsg miatt: 21 V ± 0,8 V DC

Hóvedelem: 60^ ± 5^

Hutes:

Tulterhelés-vedelem:

Magas DC bemeneti feszültseg Elleni védelem: Van

AC kimeneti zarlatvedelem: Van

Telep polaritasyedelme:

Biztositek: Szivargyujto, 10

akkumulátor vezeték,

Mérét (ØxH): 165 x 88 x 74 mm

Suly: 900g

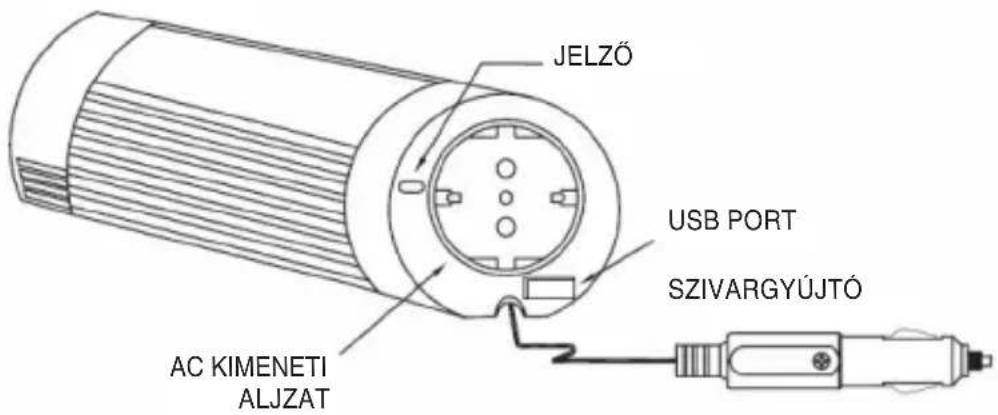

Kezelési utmutató:

1.

2.

Hosszabb ideig tartó használat esétén ajánlatos a gépkocsi motorját jaratni, hogy az akkumulátor teljes lemerülesét elkerüljuk. Ha az akkumulátor riasztási jelzese megszólal, indítsa be az auto motorját, hogy tovább használhassa az invertert és a hozzá csatlakoztatott keszülékeket.

Bizonyosodjon meg arról, hogy a csatlakoztatott készülékek maximálisteljesítmenyigénye nem haladja meg ennek az inverternek a kimenő teljesítmenyét (300 W folyamatosan, 350 W legfeljebb 30-percent út).

3.

Elsonek mindig az invertert kapcsolja be, és csak azután a hozzá csatlakoztatott készüléket.

4.

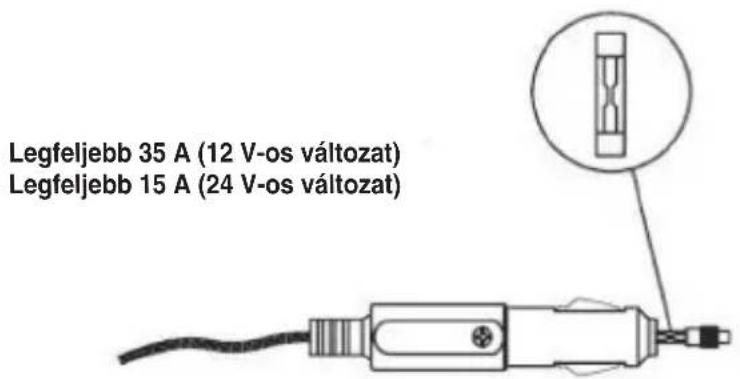

Ha az inverter és a bekapsolt allapot jelzöje nem muködik, pedig a készülék áram alatt van, ellenőrizes a biztositékot a szivargyújtóban. Ha kiégett, cserélje ki hasonlára.

5.

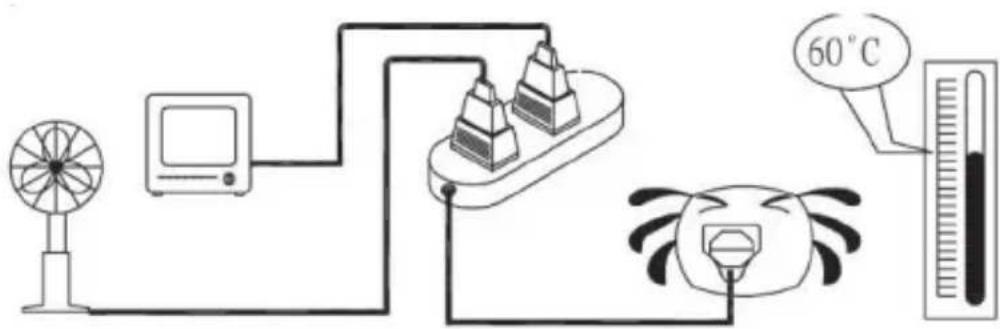

Ha a hozza csatlakoztatott keszülek(ek) összesitet teljesitménye meghaladja az inverter kimenő kapacitasát, vagy ha az inverter mar hosszú ideje van muködésben, és a homérséklet eléri a 60 °C-ot, az inverter a védóáramkor lekapcsolja.

6.

LED jelzó

• Normál mukódésné: a LED zöld
• Tulterhelés/tulmelegedés esétén: a LED pirosan villog

7.

A beepitett USB port az inverter sukoldalusagat noveli azzal, hogy lehetové teszi USB eszkozok toltését és táplalását.

Hibaelhárítás

Ha az inverter nem megfeleloen mukodik, annak tobb kulonfele oka lehet:

1) Laza érintkezés

Tisztltsa meg alaposan az erintkezofeluleteket

2) Az inverter nem kap áramot

Ellenorizzee az autoBiztositekát, ha kiegett, cserelje ki.

Ellenorizze a gezetekcsatlakozásokat

3) ABiztositék kiegett

• Abiztosítek a DC szivargyújtóban van elhelyezve. Cserélje ki abiztosítekot azeredetivel egyenértekübiztosítekra.

4) Az AC kimenet tulterhelés miatt lezárt

Ellenorizze, hogy a csatlakoztatott keszüléktől származó folyamatos terhelés nem haladja-e meg a 100 Wattot.

5) Az AC kimenet tulmelegedés miatt lezárt

• Hosszú idejū nagy terhelésnel az inverter kimenete lezár, hogy megelózze a tulzott hōhatástol származó károsodást. Ez esetben az alábbiak szerint járjon el:

(A) Kapcsolja ki az invertert a be-és kikapcsolóval
(B) Csökkentse a készülék terhelését, azaz csatlakoztasson le néhány készüléket, vagy varja meg, amíg az inverter lehül.
(C) Kapcsolja be az invertert a be-és kikapcsolóval

6) Kikapcsolás alacsony telepfeszültseg miatt:

• Töltsfel az akkumulatort, és folytassa a mveletet.

Vigyázat!

Az invertert mindig olyan kornyezetbe telepítse, ahol:

1. Jó a szellózsés
2. Nincs kitéve kozvetlen napsugárzásnak vagy hókibocsátó forrásoknak
3. Gyermekek nem ferhetnek hozza
4. Távol van viztól, nedvességól, olajtól vagy zsírtól
5. Távol van gyúlékony anyagoktól

MEGFELELOSEGI NYILATKOZAT

Mi,

a Nedis B.V.

De Tweeling 28

Felelossegunk tudataban kijelentjuk, hogy a termek, amelynek

Márkanee: HQ

Tipusa: HQ-INV300WU-12, HQ-INV300WU-24

Megnevezése:300 wattos módisitott szinuszhullamú DC/AC inverter usb kimenetell,

Megfelel az alabbi normáknak:

e-Mark (72/245/EGK, 2006/28/EK): e1372/2452006/28394800

EMC (89/336/EGK):

EN 61000-6-3:2001 / EN 61000-6-1:2001

Ezen szabályozás értelmében a termék használata az Europai Kozösség és az EFTA tagországaban engedélyezett.

A Nedis BV nem felelos ezen termeknek az Europai Kozosseg es az EFTA tagorszagain kivuli hasznalataert.

's-Hertogenbosch, 2007. augusztus 17.

Mrs.J.Gilad

Ertékesitésigazgató

Megfelosegi nyilatkozat.

Egyetétek es elfogadom a Nedis B.V. Hollandia altal adott nyilakozatot.

Jacob Gilad

HQ-Nedis kft.

ügyvezetó igazgató

Biztonsagi oivistézkedesek:

VIGYAZAT!

ARAMUTES VESZELYE!

NE NYISSA FEL!

Az aramutes megelozese erdekuben ezt a keszuleket CSAK képzett szakember nyithatja fel, szervelizeles celjábol. Ha gond adódik a keszülékkel, kapcsolja le az elektramos halózatról és más keszülékról.

Karbantartás:

Csak száraz ronggyal tiszíttsa. Tiszító-és surolószerek hasznalatat mellözze.

Jotalla:

Nem vallalunk felelosséget es jotallast, ha a meghibásodás a készuleken vegzett valtoztatas vagy módosítás kovetkezménye, vagy helytelen hasznalat miatt a készülk megrongálodott.

Általános tudnivalók:

A kivitelen és a muszaki jellemzokon elozetes ertesités nélkül is vegezhetunk modosításokat.

Minden logo, termeknev és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve, azokat ennek tiszteletben tartásával említjuk.

Figyelem:

Ezt a termeket ezzel a szimbolummal jeroljuk. Ami annyit jelent, hogy ezek az elektromos es elektronikus termekem nem keverhetok a szokvanyos háztartasi hulladék kozé. E termekem össagyüjtésere kūlónalló rendszereket hoztak létre.

Copyright ©

HQ-INV300WU-12 HQ-INV300WU-24

INVERTTERI 300W, USB-LÄHDÖLLÄ

MANUAL

MODE D'EMPLOI

MANUALE

HASZNÁLATI UTMUTATO

BRUKSANVISNING

MANUAL DE UTILIZARE

ANLEITUNG

GEBRUKSAANWIJZING

MANUAL DE USO

KAYTTOOHJE

NAVOD KPOUZITI
