INV300WU24F - Inverter elettrico HQ - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Inverter elettrico (convertitore di tensione)
Marca	HQ
Modello	INV300WU24F
Tensione d'ingresso	20-30 V CC
Corrente d'ingresso (pieno carico)	15 A
Corrente a vuoto	< 0,2 A
Tensione d'uscita	230 V CA ±5%
Tipo di presa	Schuko (tipo F)
Forma d'onda della tensione di uscita	Sinusoidale pura
Frequenza d'uscita	50 Hz
Potenza continua	300 W
Potenza massima (30 min)	350 W
Potenza di picco	600 W
Porta USB	5 V CC / 500 mA
Protezione batteria scarica	Sì, interruzione a 21 V ±0,8 V
Protezione termica	Sì, attivazione a 60°C ±5°C
Protezione da sovraccarico	Sì
Protezione da cortocircuito	Sì
Protezione da inversione di polarità	Sì, mediante fusibile
Raffreddamento	Per convezione d'aria
Dimensioni (L × l × H)	165 × 88 × 74 mm
Peso	900 g
Manutenzione	Pulire con un panno asciutto
Sicurezza	Non aprire, tenere fuori dalla portata dei bambini
Garanzia	Non coperta in caso di modifica o uso improprio

Domande frequenti - INV300WU24F HQ

Qual è la potenza massima che può fornire l'inverter?

L'inverter può fornire una potenza continua di 300 W, una potenza massima di 350 W per 30 minuti e una potenza di picco di 600 W per gli spunti di avviamento.

Come collegare l'inverter a una batteria?

Collegare il cavo di alimentazione (accendisigari) fornito nella presa accendisigari della batteria 24 V. Assicurarsi che la tensione d'ingresso sia compresa tra 20 e 30 V CC.

Cosa fare se l'allarme batteria scarica si attiva?

L'allarme batteria scarica si attiva quando la tensione della batteria scende al di sotto di 21 V ±0,8 V. In tal caso, avviare il motore del veicolo per ricaricare la batteria e continuare a utilizzare l'inverter.

Cosa fare se la spia diventa rossa e lampeggia?

Una spia rossa lampeggiante indica un sovraccarico o un surriscaldamento. Spegnere l'inverter, scollegare gli apparecchi in eccesso o attendere il raffreddamento, quindi riaccendere.

Come pulire l'inverter?

Pulire l'inverter con un panno asciutto. Non utilizzare mai solventi o prodotti abrasivi.

Posso usare l'inverter con un computer?

Sì, l'inverter è adatto per computer e altri dispositivi elettronici come televisori, lettori DVD, ecc. Assicurarsi che la potenza totale non superi i 300 W.

Che tipo di presa di uscita ha l'inverter?

La presa di uscita è di tipo Schuko (tipo F) con contatto di terra, compatibile con le prese europee standard.

Qual è la tensione di uscita dell'inverter?

La tensione di uscita è di 230 V CA con una frequenza di 50 Hz e una forma d'onda sinusoidale pura.

L'inverter protegge contro i sovraccarichi?

Sì, l'inverter è dotato di una protezione da sovraccarico che interrompe l'uscita se la potenza consumata supera la capacità del dispositivo.

Come resettare l'inverter dopo una protezione?

Dopo una protezione (sovraccarico o surriscaldamento), spegnere l'inverter con l'interruttore, risolvere la causa (scollegare gli apparecchi o lasciare raffreddare), quindi riaccendere l'inverter.

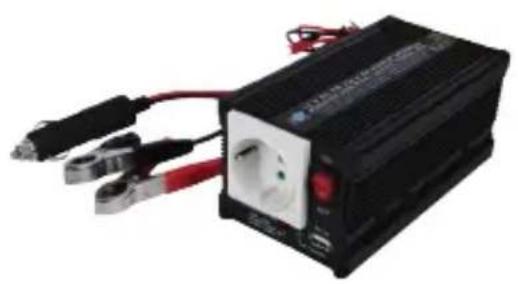

MANUALE UTENTE INV300WU24F HQ

Funzionamento di computer portatili, radio, piccole TV, videoregistratori,lettori DVD, lampade,fax,ecc.

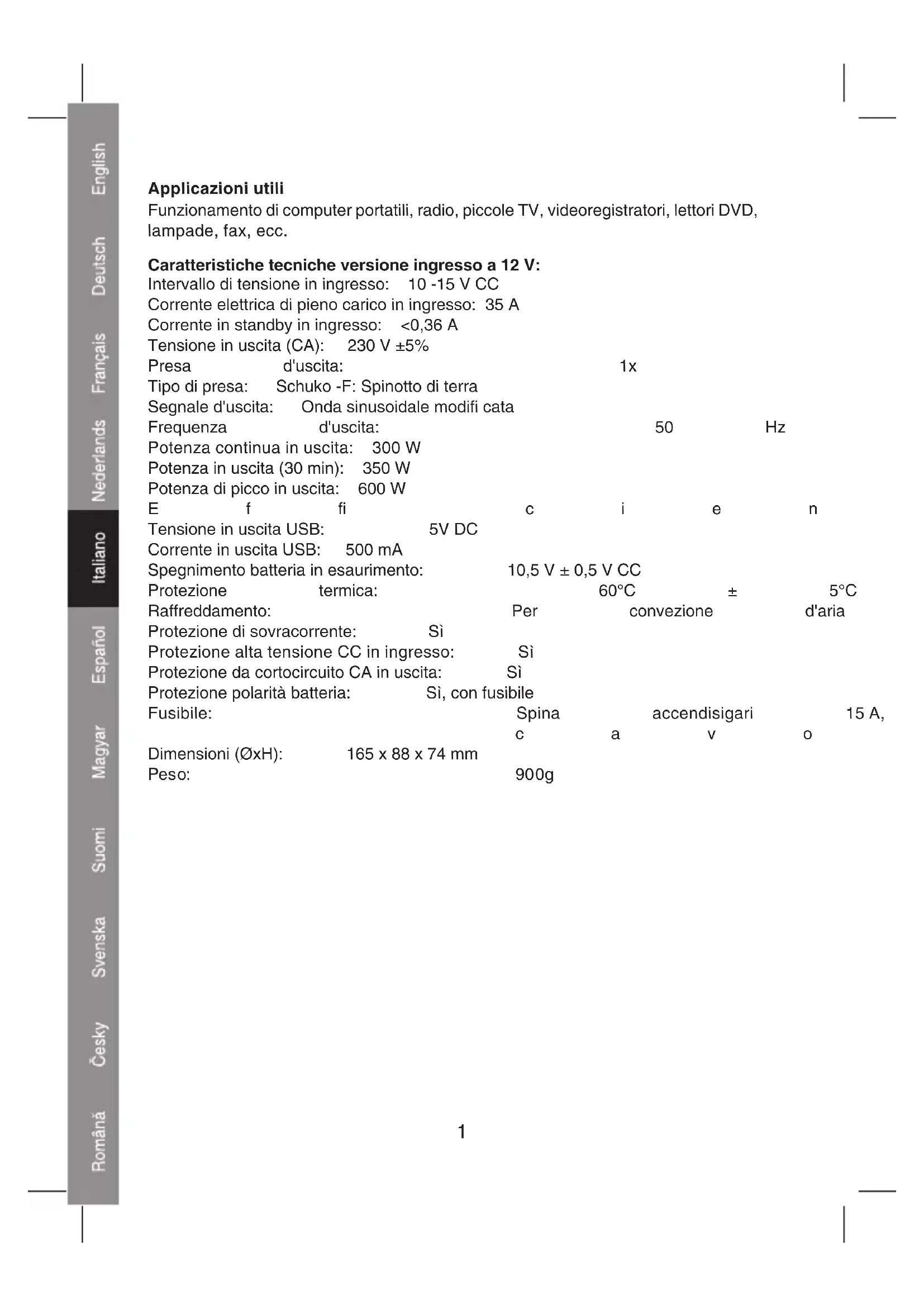

Caratteristiche tecniche versione ingresso a 12 V:

Intervallo di tensione in ingresso: 10 -15 V CC

Corrente elettrica di piano carico in ingresso: 35 A

Corrente in standby in ingresso: <0,36 A

Tensione in uscita (CA): 230V± 5%

Presa d'uscita: 1x

Tipodi presa: Schuko-F:Spinotto di terra

Segnale d'uscita: Onda sinusoidale modifi cata

Frequenza d'uscita:

Potenza continua in uscita: 300 W

Potenza in uscita (30 min): 350 W

Potenza di picco in uscita: 600 W

E f fi C i e n

Tensione in uscita USB: 5V DC

Corrente in uscita USB: 500 mA

Spegnimento batteria in esaurimento: 10,5V± 0,5VCC

Protezione termica: 60^ ± 5^

Raffreddamento: Per convezione d'aria

Protezione di sovracorrente: Si

Protezione alta tensione CC in ingresso: Si

Protezione da cortocircuito CA in uscita: Si

Protezione polarità batteria: Si, con fusibile

Fusibile: Spina ascendisigari 15 A,

C a V 0

Dimensioni (0xH): 165 x 88 x 74 mm

Peso: 900g

Caratteristiche tecniche versione ingresso a 24 V:

Intervallo di tensione in ingresso: 20-30 V CC

Corrente elettrica di piano carico in ingresso: 15A

Corrente in standby in ingresso: < 0,2A

Tensione in uscita (CA): 230V± 5%

Presa d'uscita:

Tipodi presa: Schuko (-F:Spinotto di terra)

Segnale d'uscita: Onda sinusoidale pura

Frequenza d'uscita:

Potenza continua in uscita: 300 W

Potenza in uscita (30 min): 350 W

Potenza di picco in uscita: 600 W

E f fi

Tensione in uscita USB: 5 V DC

Corrente in uscita USB: 500 mA

Spegnimento batteria in esaurimento:

Protezione termica:

Raffreddamento:

Protezione di sovracorrente: Si

Protezione alta tensione CC in ingresso: Si

Protezione da cortocircuito CA in uscita:

Protezione polarità batteria: Si, con fusibile

Fusibile:

Dimensioni ( xH) 165× 88× 74mm

P e s

er

convezione

Spina

C

a

accendisigari

V

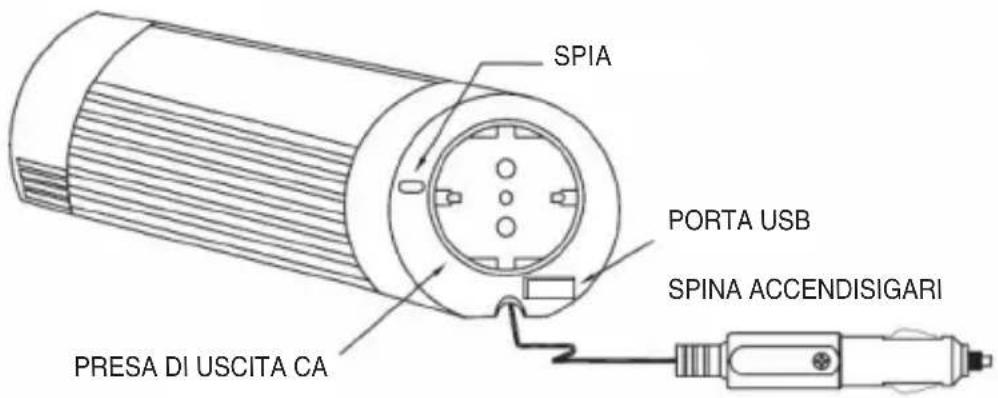

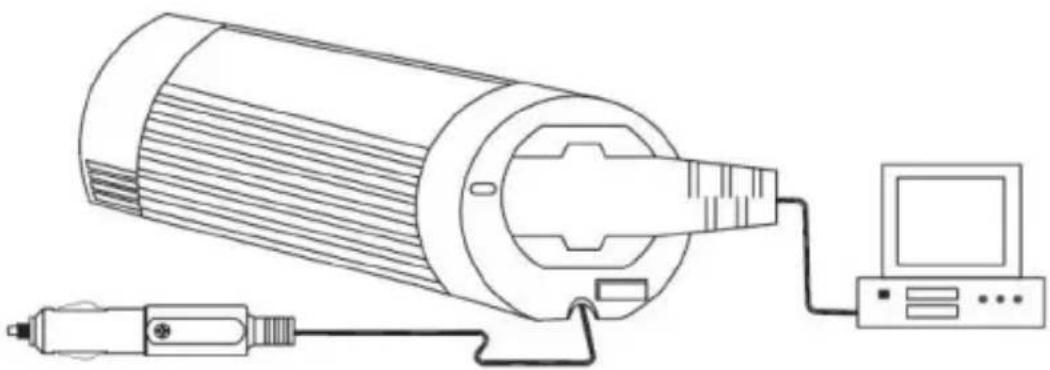

Istruzioni operative:

1.

2.

Se si usa per periodi particularmente lunghi, si consiglia di tenere in moto il motore dell'auto, per evitare l'esaurimento della batteria. Quando scatta l'allarme per batteria in esaurimento, avviare il motore dell'auto per continuare ad usare l'inverter e gli appearechi connessi.

Verifi care che la richiesta massima di alimentazione delle apparecchiature collegate non superi la potenza in uscita di quello inverter (300 W continuamente, 350 W per un massimo di 30 minuti)

3.

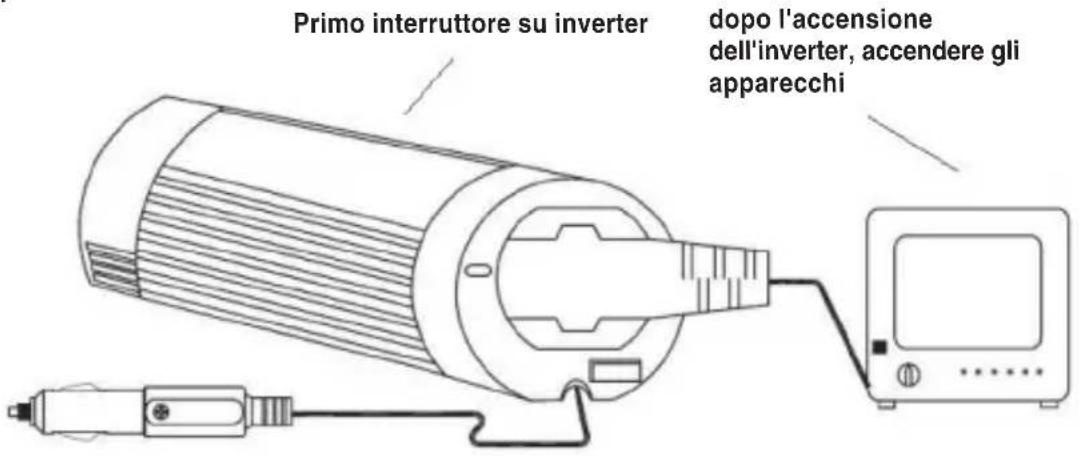

Inserire sempre innanzitutto l'alimentazione dell'inverter, prima di quella dell'apparecchiatura collegata.

4.

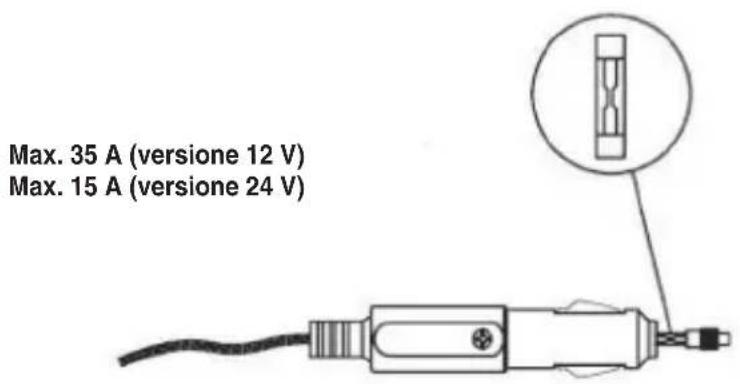

Se l'inverter e la spia dell'alimentazione non funzionano nelle l'alimentazione è inserita, controllare il fusabile nella spina accendisigari. Se il fusabile risultta bruciato, sostituirlo con uno uguale.

5.

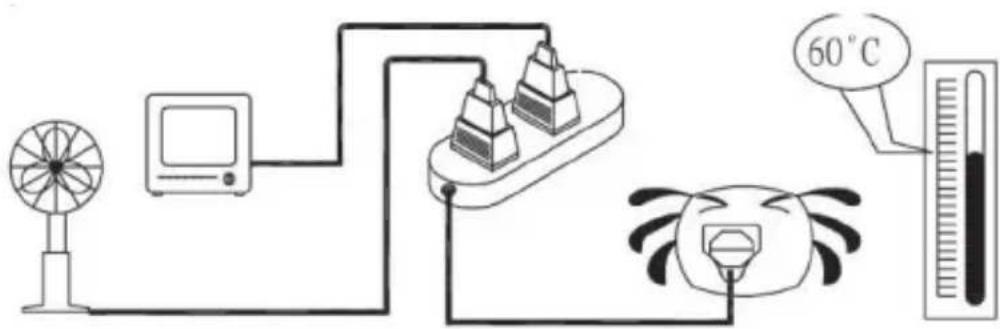

Quando la somma di watt degli appearecchi collegati supra la capacité in uscit dell'inverter o quando l'inverter funziona a lungo e la temperatura raggiunge 60^ , l'inverter sera spento dal circuito di protezione.

6.

Spia LED.

• Con l'uso normale: Il LED è verde
• Sovraccarico / Surriscaldamento: Il LED è rosso e lampeggia

7.

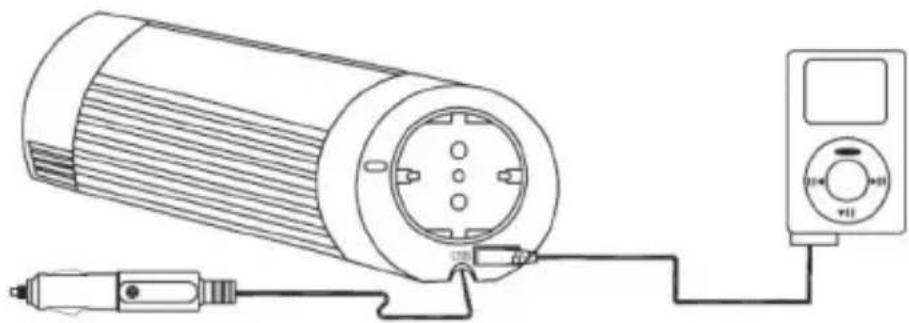

La porta USB incorpora rende quello inverter estremamente versatile, consenting di caricare e alimentare i dispositivi USB!

Risoluzione dei problemi

Se l'inverter non funziona correttamente, le cause possono essere molteplici:

1) Contatti insufficienti

• Pulire accuratamente le parti a contatto

2) L'inverter non riceve l'alimentazione

• Controllare il fusibile dell'auto, sostituire il fusibile danneggiato

• Controllare il collegamento dei fi li

3) Il fusibile è bruciato

Il fusabile si trova nella spina CC (accendisigari). Sostituire il fusabile con unoguale di valore equivalente

4) Arresto uscita CA determinato da sovraccarico

Controllare che il carico continuo degli appearecchi connessi non superi 100 watt

5) Arresto uscita CA determinato da surriscaldamento

• Nel caso di carichi pesanti per periodi prolongati, l'inverter interromperà l'uscita per prevenir danni da surriscaldamento. In quello caso, procedere come segue:

(A) Disattivare l'interruttore dell'alimentazione dell'inverter
(B) Ridurre il carico della macchina, ovvero scollegare qualcuno de apparecchi o attendere il raffreddamento dell'inverter.
(C) Attivare l'interruttore dell'alimentazione dell'inverter.

6) Spegnimento batteria in esaurimento

• Ricaricare la batteria e riprendere il funzionamento.

Attenzione!

Posizione sempre l'inverter in un ambiente con le seguenti caratteristiche:

1. Ben aerato
2. Non esesto a luce solare diretta o fonte di calore
3. Fuori alla portata dei bambini
4. Lontano da acqua, umidità, olio o grasso
5. Lontano da qualsiasi sostanza infi immabile

DICHIARAZIONE DI CONFORMITA

Questa società,

Nedis B.V.

De Tweeling 28

dichiara sotto la propria responsabilità che il prodotto

Nome marchio: HQ

Modello: HQ-INV300WU-12, HQ-INV300WU-24

Descrizione: Invertitore onda sinusoidale modifi cato da 300 W CC A CA con porta USB

è conforme ai seguenti standard;

Marchio elettronico (72/245/CEE, 2006/28/CE): e1372/2452006/28394800

EMC (89/336/EEC):

EN 61000-6-3:2001 / EN 61000-6-1:2001

In base a tali normative l'uso di quello prodotto è consentito in tutti i paesi dell'Unione europea e nelle'EFTA.

Nedis BV non si assume responsabilità per l'uso di quello prodotto al di fuori dei paesi dell'Unione Europea e dell'EFTA.

s-Hertogenbosch, 17-08-2007

Sig.ra J. Gilad

Direttore agli acquirei

Precauzioni di sicurezza:

Per ridurre il rischio di scosse elettriche, quello prodotto deve essere aperto ESCLUSIVAMENT tecnico specializzato, se occorre assistenza. Se si dovessero verifi care dei problemi, scollegare il prodotto

dall'alimentazione di rete e da agli altre apparecchiatura.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sare accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifi che del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifi ca alla necessita di preavviso.

Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispetti titolari e sono in quello documento riconosciuti come tali.

Attenzione:

Il prodotto è contrassegnato con quello symbolo, con il quale si indica che i prodotti elettrici ed elettronici usati non devono essere gettati insieme ai rifi uti domestici. Per questi prodotti esiste unsystema di raccolta differenziata.
