Produkttyp	Elektrisk växelriktare (spänningsomvandlare)
Märke	HQ
Modell	INV300WU24F
Ingångsspänning	20-30 V DC
Ingångsström (full last)	15 A
Tomgångsström (standby)	< 0,2 A
Utgångsspänning	230 V AC ±5%
Uttagstyp	Schuko (typ F)
Utgångsspänningens form	Ren sinusvåg
Utgångsfrekvens	50 Hz
Kontinuerlig effekt	300 W
Maximal effekt (30 min)	350 W
Toppeffekt	600 W
USB-port	5 V DC / 500 mA
Låg batteriskydd	Ja, avstängning vid 21 V ±0,8 V
Termiskt skydd	Ja, utlösning vid 60°C ±5°C
Överbelastningsskydd	Ja
Kortslutningsskydd	Ja
Polvändningsskydd	Ja, med säkring
Kylning	Genom luftkonvektion
Mått (L × B × H)	165 × 88 × 74 mm
Vikt	900 g
Underhåll	Rengör med en torr trasa
Säkerhet	Öppna inte, förvaras utom räckhåll för barn
Garanti	Täcks inte vid ändring eller felaktig användning

Vanliga frågor - INV300WU24F HQ

Vilken är den maximala effekt som växelriktaren kan leverera?

Växelriktaren kan leverera en kontinuerlig effekt på 300 W, en maximal effekt på 350 W under 30 minuter och en toppeffekt på 600 W för starttoppar.

Hur ansluter man växelriktaren till ett batteri?

Anslut den medföljande strömkabeln (cigarettändaruttag) till batteriets 24 V-cigarettändaruttag. Se till att ingångsspänningen är mellan 20 och 30 V DC.

Vad gör man om låg batterilarmet löser ut?

Låg batterilarmet löser ut när batterispänningen sjunker under 21 V ±0,8 V. Starta i så fall fordonets motor för att ladda batteriet och fortsätta använda växelriktaren.

Vad gör man om indikatorn blir röd och blinkar?

En blinkande röd indikator indikerar överbelastning eller överhettning. Stäng av växelriktaren, koppla bort överflödiga apparater eller vänta på avkylning och slå sedan på igen.

Hur rengör man växelriktaren?

Rengör växelriktaren med en torr trasa. Använd aldrig lösningsmedel eller slipande rengöringsmedel.

Kan jag använda växelriktaren med en dator?

Ja, växelriktaren passar för datorer och andra elektroniska apparater som TV-apparater, DVD-spelare osv. Se till att den totala effekten inte överstiger 300 W.

Vilken typ av uttag har växelriktaren?

Uttaget är av typ Schuko (typ F) med jordstift, kompatibelt med standard europeiska uttag.

Vilken är växelriktarens utspänning?

Utspänningen är 230 V AC med en frekvens på 50 Hz och en ren sinusvåg.

Skyddar växelriktaren mot överbelastning?

Ja, växelriktaren är utrustad med överbelastningsskydd som kopplar bort utgången om den förbrukade effekten överstiger apparatens kapacitet.

Hur återställer man växelriktaren efter ett skyddsutlösning?

Efter ett skyddsutlösning (överbelastning eller överhettning), stäng av växelriktaren med strömbrytaren, åtgärda orsaken (koppla bort apparater eller låt svalna) och slå sedan på växelriktaren igen.

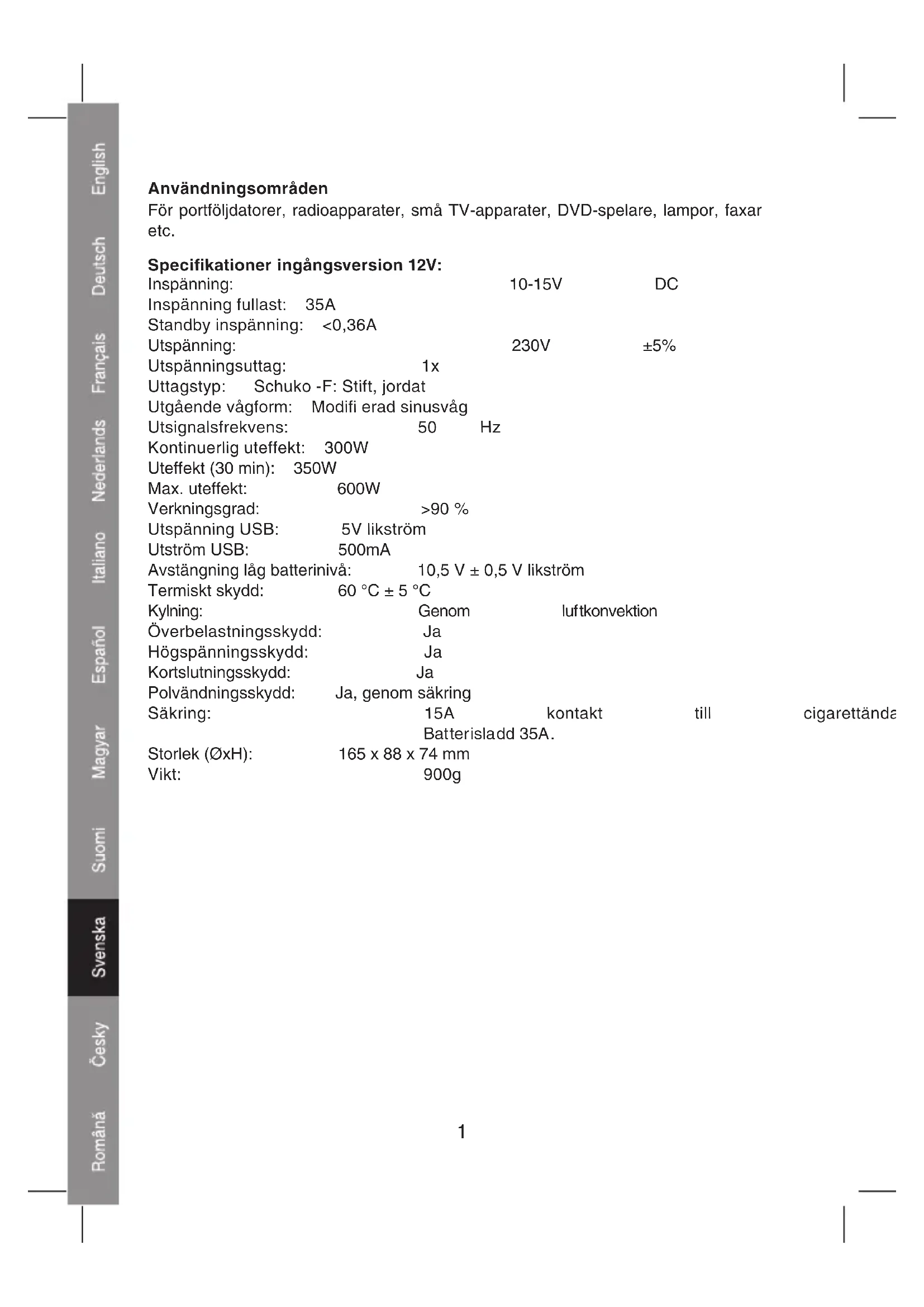

BRUKSANVISNING INV300WU24F HQ

För portfoljdatorer, radioapparater, små TV-apparater, DVD-spelare, lampor, faxar etc.

Specifikationer ingångsversion 12V:

Inspannning:	10-15V	DC
Inspannning fullast: 35A
Standby inspänning: <0,36A
Utpänning:	230V	±5%
Utpänningsuttag: 1x
Utttagstyp: Schuko -F: Stift, jordat
Utgående vågform: Modifi erad sinusväg
Utsignalsfrekvens: 50 Hz
Kontinuierlig uteffekt: 300W
Uteffekt (30 min): 350W
Max. uteffekt: 600W
Verkningsgrad: >90 %
Utpänning USB: 5V likström
Utström USB: 500mA
Avständning låg batterinivå: 10,5 V ± 0,5 V likström
Termiskt skydd: 60 °C ± 5 °C
Kylning: Genom luftkonvektion
Överbelastningsskydd: Ja
Högpänningsskydd: Ja
Kortslutningssskydd: Ja
Polvändningsskydd: Ja, genom sakring
Sakring: 15A kontakt Batterisladd 35A.
Storlek (ØxH): 165 x 88 x 74 mm
Vikt: 900g

Specifikationer ingangsversion 24V:

Inspanning: 20-30V

Verkningsgrad: >90 %

Utspanning USB: 5V likström

Ultröm USB: 500mA

Avstängning lag batterinivå: 21 V ± 0,8 V likström

Termiskt skydd: 60^± 5^

Kylning: Genom luftkonvektion

Overbelastningskydd: Ja

Högspänningsskydd: Ja

Kortslutningsskydd: Ja

Polvändningsskydd: Ja, genom säkring

Vid en langre tids använding kan det vara bra att lata bilmotorn vara igang, pa sà satt laddas inte batteriet ur helt. Om larmet som varnar for lag batteriniva satter igang kan du starta bilmotorn och fortsätta anzenda omformaren och de anslutna apparaterna.

Kontrolera att det maxima energibehovet for de anslutna apparaterna inte överskrider omvandlarens uteffekt (300W kontinuerverigt 350W für max. 30 minutes)

3.

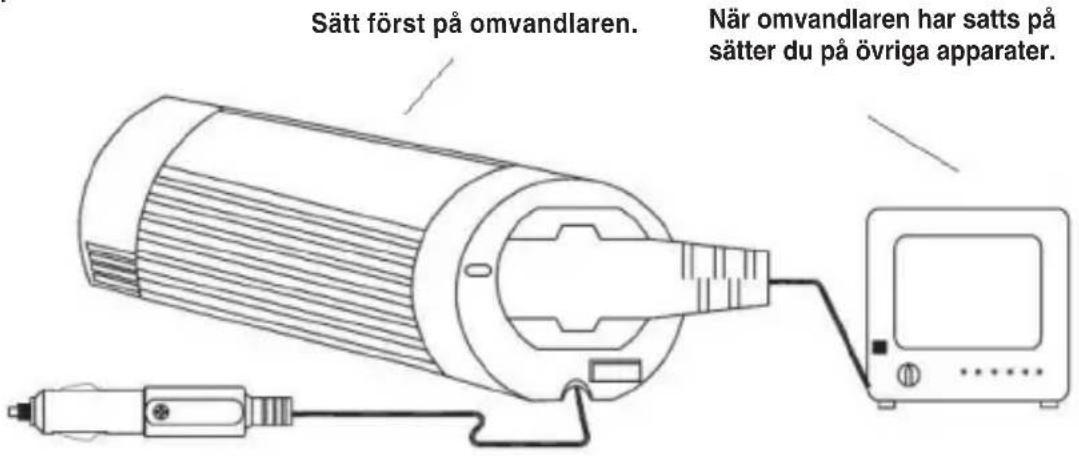

Det ar viktigt att du alltid satter pa strommen pa omformaren innan du satter pa strommen pa den anslutna utrustningen.

4.

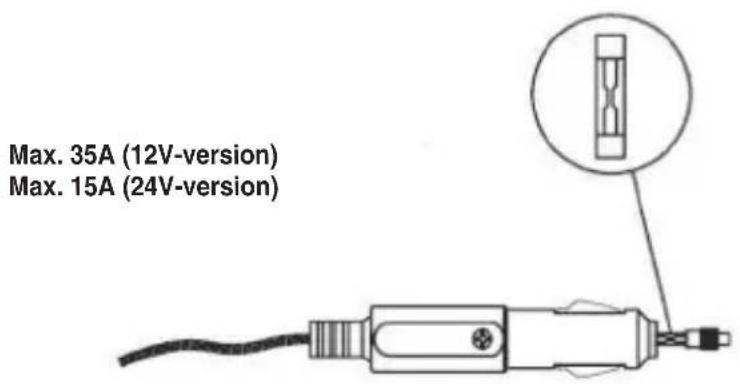

Om omformaren och strömindikatorn inte fungerar trots att strömmen ar på bör du Först kontrollera sakkringen i cigarettuttaget. Om sakkringen ar trasig byter du ut den mot en likadan eller likvärddig sakkring.

5.

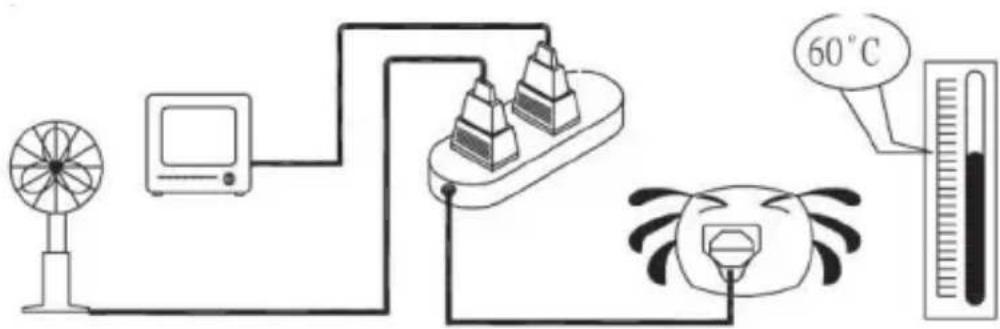

Om det totala wattantalet for de anslutna apparaterna överskider omformarens kapacitet, aller om omformaren används under en langre tid och temperaturen när 60^ kommen omformarens skyddskrets att minska växelströmmen.

6.

Lysdiod

• Vid normal användning: Lysdioden lyser grönt
• Overbelastning/overtemperatur: Lysdioden lyser rott och blinkar

7.

Inbyggt USB-uttag gör omformaren extra mängsidig, den kan även ladda USB-enheter!

Felsökning

Om omformaren inte fungerar som den ska kan det bero pa nagot av foljande:

1) Dalig Kontakt

• Rengör kontaktdelarna ordentlich

2) Omformaren ar strömlös

• Kontrollera bilens sakring och byt ut den om det behövs

• Kontrollera ledningsansluttingarna

3) Säkringen har gatt

• Säkringen sitter i cigarettuttaget. Byt ut säkringen mot en likadan eller mot en likvärdig.

4) Växelströmmen stängs av beroende på überbelastning

• Kontrollera att den kontinuierliga belastningen hos de anslutna apparaterna i.overskrider 100 Watt

5) Växelströmmen stängs av beroende på overhetting

• Vid hoga belastninger under lanya tidsperioderkommen omformaren att stanga av strommen for att forhindra skador som kan uppsta genom overhetting. Om detta intraffar foljer du anvisningarna nedan:

(A) Stang av strömmen till omformaren.

(B) Minska apparatens belastning, dvs stang av nagra av de anslut apparaterna eller vanta tills omformaren har kylts ner.

(C) Satt pa strommen till omformaren.

6) Avstängning låg batterinivå:

• Ladda batteriet och fortsett att använda omformaren.

Varning!

Placera alltid omformaren i en miljö som ar:

1. Valventilerad
2. Inte utsatt for direkt solljus aller nara相关政策
3. Utom räckhäll for barn
4. Intenara vatten, fukt, olja aller fett
5. Intenara nagra brannbara amnen

ÖVERENSSTÄMMSELSEFORKLARING

Vi,

Nedis B.V.

De Tweeling 28

Deklarerar under vart ansvar att Produkten,

Varumarkesnamn: HQ

Model: HQ-INV300WU-12, HQ-INV300WU-24

Beskrivning: 300 WATT SINUSOMVANDLARE MED USB-UTTAG

överensstämmer med följande standarder:

e-märkning (72/245/CEE, 2006/28/CE): e1372/2452006/28394800

EMC (89/336/EEC):

EN 61000-6-3:2001 / EN 61000-6-1:2001

Enligt dessa regler ar det tillatet att anvanda denna produkt i

Nedis BV ansvarar inte for anvandning av denna produit utanfor lander som ar medlemmar i

Europeiska gemenskapen & EFTA.

s-Hertogenbosch, 17-08-2007

Mrs. J. Gilad

Purchase Director

For att minska risken for elstotar fár denna produkt endast öppnas av behörig tekniker nar sevice behövs. Koppla bortprodukten fran natuttaget och frán annan utrustning om problem uppstár.

Underhäll:

Rengör endast med torr trasa. Använd inga rengöringsmedel eller fratande medel.

Garanti:

Ingen garanti gäller vid nagraändringar eller modifi eringar avprodukten eller for skador som har uppstätt på grund av felaktig användning avenna produit.

Allmänt:

Utseende och specifi kationer kan komma att andras atan foregående meddelande.

Alla logotyper och produktnamn ar varumärken eller registerrade varumärken som tillhör sina ägare och ar härmed erkända som södana.

Obs!

Produkten ar märkt medenna symbol.Det innebär att anvanda elektriska oder elektroniskaprodukter inte fär slängas bland vanliga hushalssopor.Det fi nns särskilda atervinningsystem for dessaprodukter.

Copyright ©

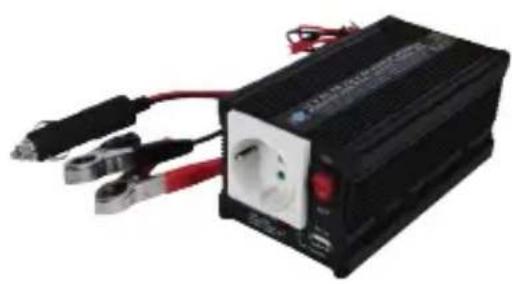

HQ-INV300WU-12

HQ-INV300WU-24

300W MENIC

STEJNOSMÉRNÉHO

PROUDU NA STRÍDAVY

S MODIFIKOVANOU

SINUSOVKOU A USB VYSTUPEM

MANUAL

MODED'EMPLOI

MANUALE

HASZNÁLATI UTMUTATÓ

BRUKSANVISNING

MANUAL DE UTILIZARE

ANLEITUNG

GEBRUIKSAANWIJZING

MANUAL DE USO

KAYTTOOHJE

NAVOD KPOUZITI

Použití
