INV300WU24F - Invertor electric HQ - Manual de utilizare gratuit

Tipul produsului	Invertor electric (convertor de tensiune)
Marcă	HQ
Model	INV300WU24F
Tensiune de intrare	20-30 V CC
Curent de intrare (sarcină maximă)	15 A
Curent de așteptare	< 0,2 A
Tensiune de ieșire	230 V CA ±5%
Tip priză	Schuko (tip F)
Forma tensiunii de ieșire	Sinusoidală pură
Frecvență de ieșire	50 Hz
Putere continuă	300 W
Putere maximă (30 min)	350 W
Putere de vârf	600 W
Port USB	5 V CC / 500 mA
Protecție baterie descărcată	Da, întrerupere la 21 V ±0,8 V
Protecție termică	Da, declanșare la 60°C ±5°C
Protecție la suprasarcină	Da
Protecție la scurtcircuit	Da
Protecție la inversare polaritate	Da, prin siguranță
Răcire	Prin convecție aer
Dimensiuni (L × l × H)	165 × 88 × 74 mm
Greutate	900 g
Întreținere	Curățați cu o cârpă uscată
Siguranță	Nu deschideți, țineți departe de copii
Garanție	Nu este acoperită în caz de modificare sau utilizare incorectă

Întrebări frecvente - INV300WU24F HQ

Care este puterea maximă pe care o poate furniza invertorul?

Invertorul poate furniza o putere continuă de 300 W, o putere maximă de 350 W timp de 30 de minute și o putere de vârf de 600 W pentru vârfuri de pornire.

Cum se conectează invertorul la o baterie?

Conectați cablul de alimentare (brichetă) furnizat în priza brichetă a bateriei de 24 V. Asigurați-vă că tensiunea de intrare este între 20 și 30 V CC.

Ce trebuie făcut dacă alarma bateriei descărcate se declanșează?

Alarma bateriei descărcate se declanșează când tensiunea bateriei scade sub 21 V ±0,8 V. În acest caz, porniți motorul vehiculului pentru a reîncărca bateria și a continua să utilizați invertorul.

Ce trebuie făcut dacă indicatorul devine roșu și clipește?

Un indicator roșu intermitent indică o suprasarcină sau o supraîncălzire. Opriți invertorul, deconectați dispozitivele în exces sau așteptați răcirea, apoi reporniți.

Cum se curăță invertorul?

Curățați invertorul cu o cârpă uscată. Nu utilizați niciodată solvenți sau produse abrazive.

Pot folosi invertorul cu un calculator?

Da, invertorul este potrivit pentru calculatoare și alte dispozitive electronice precum televizoare, playere DVD, etc. Asigurați-vă că puterea totală nu depășește 300 W.

Ce tip de priză de ieșire are invertorul?

Priză de ieșire este de tip Schuko (tip F) cu pin de împământare, compatibilă cu prizele standard europene.

Care este tensiunea de ieșire a invertorului?

Tensiunea de ieșire este de 230 V CA cu o frecvență de 50 Hz și o formă de undă sinusoidală pură.

Protejează invertorul împotriva suprasarcinilor?

Da, invertorul este echipat cu o protecție la suprasarcină care întrerupe ieșirea dacă puterea consumată depășește capacitatea dispozitivului.

Cum se resetează invertorul după o protecție?

După o protecție (suprasarcină sau supraîncălzire), opriți invertorul cu întrerupătorul, remediați cauza (deconectați dispozitivele sau lăsați să se răcească), apoi reporniți invertorul.

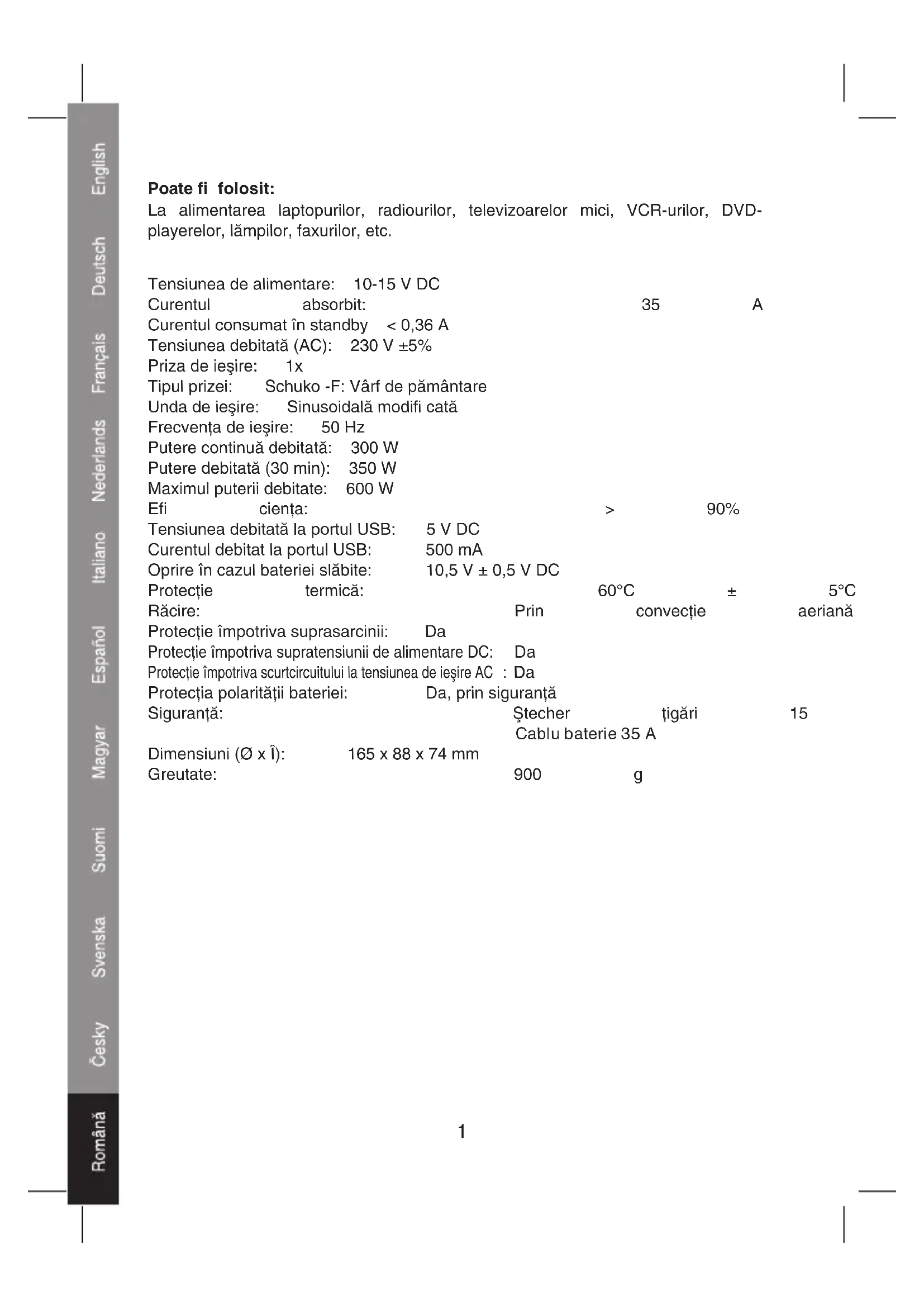

MANUAL DE UTILIZARE INV300WU24F HQ

Maximul puteri debitate: 600

Efi ciento: 90%

Tensiuneadebitata la portul USB: 5V DC

Currentul debitat la portul USB: 500 mA

Oprire in cazul bateriei slabite: 10,5 V ± 0,5 V DC

Maximul puteri debitate: 600 W

Efi cientsa:

Tensiunea debitata la portul USB: 5 V DC

Currentul debitat la portul USB: 500 mA

Oprire in cazul bateriei slăbite: 21 V ± 0,8 V DC

Protectie termica: 60^ ± 5^

In cazul utilizarii indelungate este bine ca motorul autovehiculului sa rămână in functiune, pentru a evita descârcarea completă a bateriei. Daca indicatorul de averizare a bateriei slăbite se activeazuă, porniți motorul autovehiculului pentru a continua/utilizarea inversoruluiși al aparatelor conectate.

Asigura i-vacaputerea maximanecesara funct nu depaseste puterea debitata de acest inversor (300 W in cazul functionarii neintrerupte, 350 W in cazul functionarii de cel mult 30 de minute).

3.

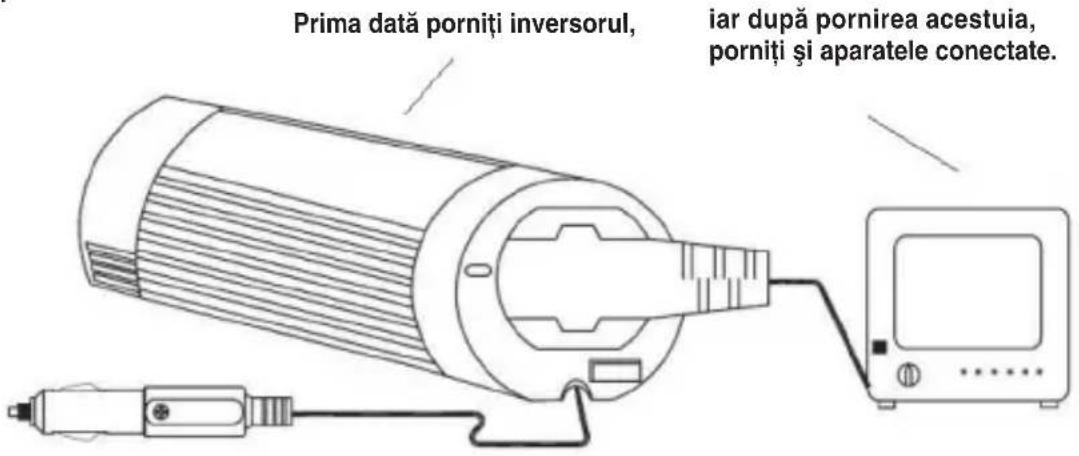

Inainte de a porni alimentarea electrica a echipamentelor conectate, prima data porniti alimentarea electrica a inversorului.

4.

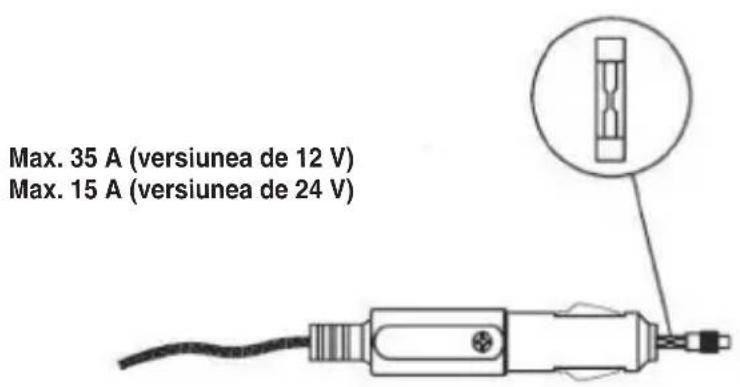

Daca exista alimentare electrica, dar inversorul si indicatorul alimentarii electrice nu functioneaza, verifi cai siguranta din fi sa brichetei. Daca siguranta este arsa, inlocui-o cu o siguranta identica.

5.

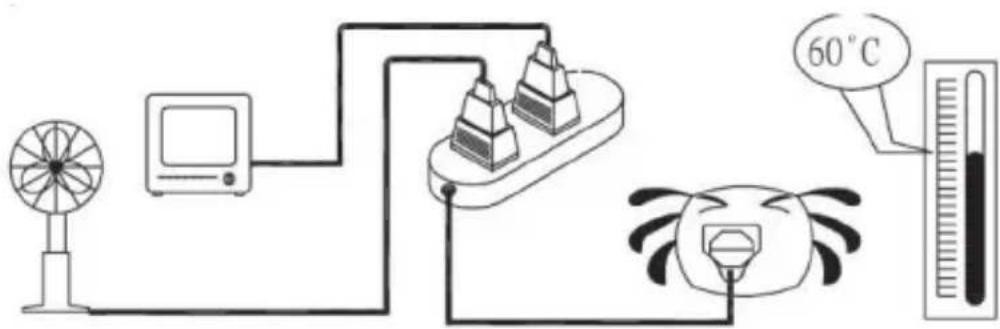

Dacă puterea totală a aparatelor conectate depășește puterea maxima debitata de inversor sau dacă inversorul a functițonat o dură mare de timpși a ajuns la temperatura de 60^ , inversorul va fi oprit de câtre circuitul de protectie.

6.

Indicator cu LED:

• In cazul utilizarii normale: LED-ul este verde
  Suprasarcina/supraiczire:LED-ul este rosu si palpaie

7.

Datorità portului USB acest invorsor este extrem de versa incarcarea.si alimentarea electrică a aparatelor cu port USB.

Remedierea problelomer

Dacă functionarea inversorului este necorespunzătoare, acesta se poate datora mai multor causze:

1) Contact slab

• Curatati bine pàrtile afl ate in contact

2) Inversorul nu este alimentat

• Verifi cate siguranta autovehiculului si inlocuiti siguranta arsa

• Verifi catei conectarea fi relor

3) Siguranta este arsa

• Siguranța se găsește în fișa DC (brichetă). Inlocuiți siguranta cu o siguranta valoare echivalentă

4) Currentul AC debitat s-a intrerupt din cauza suprasarcinii

Asigurati-va puterea consumata de aparatele conectate nu depaseste 100 W

5) Currentul AC debitat s-a intrerupt din cauza suprasarcinii

• In cazul sarcinii mari care durează o perioada lungă de temp, inversorul se va o pentru a evita defectarea lui din cauza caldurii excessive. In acest caz, procedati ca mai jos:

(A) Opriti butonul de alimentare al inversorului.
(B) Scadei sarcina aparatului prin deconnectarea unor aparate sa asteptati racirea invorsorului.
(C) Porniti butonul de alimentare al inversorului.

6) Oprire din cauza bateriei slăbite

• Reincarcai bateria s i continuati operatiunea.

Atentie!

La amplasarea inversorului trebuie să tiniţi cont de următoarele:

1. Locația trebuie să fi e bine ventilata
2. Nu trebuie expus razel directe ale soarelui Sau surselor de caldur
3. Copii nu trebuie să ajunga la el
4. Trebuie ferit de apă, umezeală, ulei sau grăsime
5. Trebuie ferit de substantele infl amabile

DECLARATIE DE CONFORMITATE

Noi,

Nedis B.V.

De Tweeling 28

Este in conformitate cu urmatoarele standarde:

e-Mark (72/245/CEE, 2006/28/CE): e1372/2452006/28394800

EMC (89/336/EEC):

EN 61000-6-3:2001/EN 61000-6-1:2001

In conformitate cu această regula, acest produs poate fi utilizat in toate târile Comunităti Europene & EFTA.

Nedis BV nu poate fi特斯拉 la raspundere pentru Utilizarea acestui produs in afara tãrilor Comunității

Europene & EFTA.

's-Hertogenbosch, 17.08.2007.

J. Gilad

Director achizitii

Dacă apare necesitatea reparării produsului, acesto poate fi deschis
DOAR de CATRE un tehnician autorizat, pentru a reduce riscurile
electrocutării. Daca in timpul functiònarii a aparut o p
deconectati aparatul de la reteași de la celelalte aparate.

Intretinere:

Curatarea trebuie facutau o cárpa uscata. Nu folositi solventi sau agenti de curatare abrazivi.

Garantie:

Nu oferim nico garantie si nu ne asumam niciun fel de responsabilitate in cazul schi sau modifi carilor aduse acestui produs sau in cazul deteriorarii cauzate de utilizarea incorecta a produsului.

Generalităti:

Designul specifi cateiile produsului pot fi modifi cate fara o notifi care prealabila.

Toate siglele marcilor si denomirile produselor sunt marmi commerciale sau marmi commerciale inregistrare ale proprietarilr de drept si prin prezenta sunt recunoscute ca atare.

Atentie:

Pe acest produs se afl à acest symbol. Acesta indica faptul că produsele electrice Şi electronice uzate nu trebuie aruncate in gunoiul menajer. Aceste produse au un system separat de colectare.
