FOIRE AUX QUESTIONS - INV150WU24 HQ

Comment puis-je brancher le HQ INV150WU24 ?

Pour brancher le HQ INV150WU24, connectez le câble d'alimentation à une prise murale compatible et assurez-vous que l'appareil est en mode 'ON'.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord si l'appareil est correctement branché. Ensuite, assurez-vous que la prise fonctionne en y branchant un autre appareil. Si le problème persiste, contactez le support technique.

Quel est le poids du HQ INV150WU24 ?

Le poids du HQ INV150WU24 est de 1,5 kg.

Comment réinitialiser le HQ INV150WU24 ?

Pour réinitialiser l'appareil, débranchez-le de la prise pendant 30 secondes, puis rebranchez-le. Cela devrait restaurer les paramètres d'usine.

Est-ce que le HQ INV150WU24 est compatible avec les appareils 220V ?

Oui, le HQ INV150WU24 est conçu pour fonctionner avec des appareils de 220V.

Quels sont les accessoires inclus avec le HQ INV150WU24 ?

Le HQ INV150WU24 est livré avec un câble d'alimentation et un manuel d'utilisation.

Comment nettoyer le HQ INV150WU24 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques agressifs.

Où puis-je trouver des pièces de rechange pour le HQ INV150WU24 ?

Les pièces de rechange peuvent être commandées auprès du service client ou sur notre site web dans la section des pièces détachées.

MODE D'EMPLOI INV150WU24 HQ

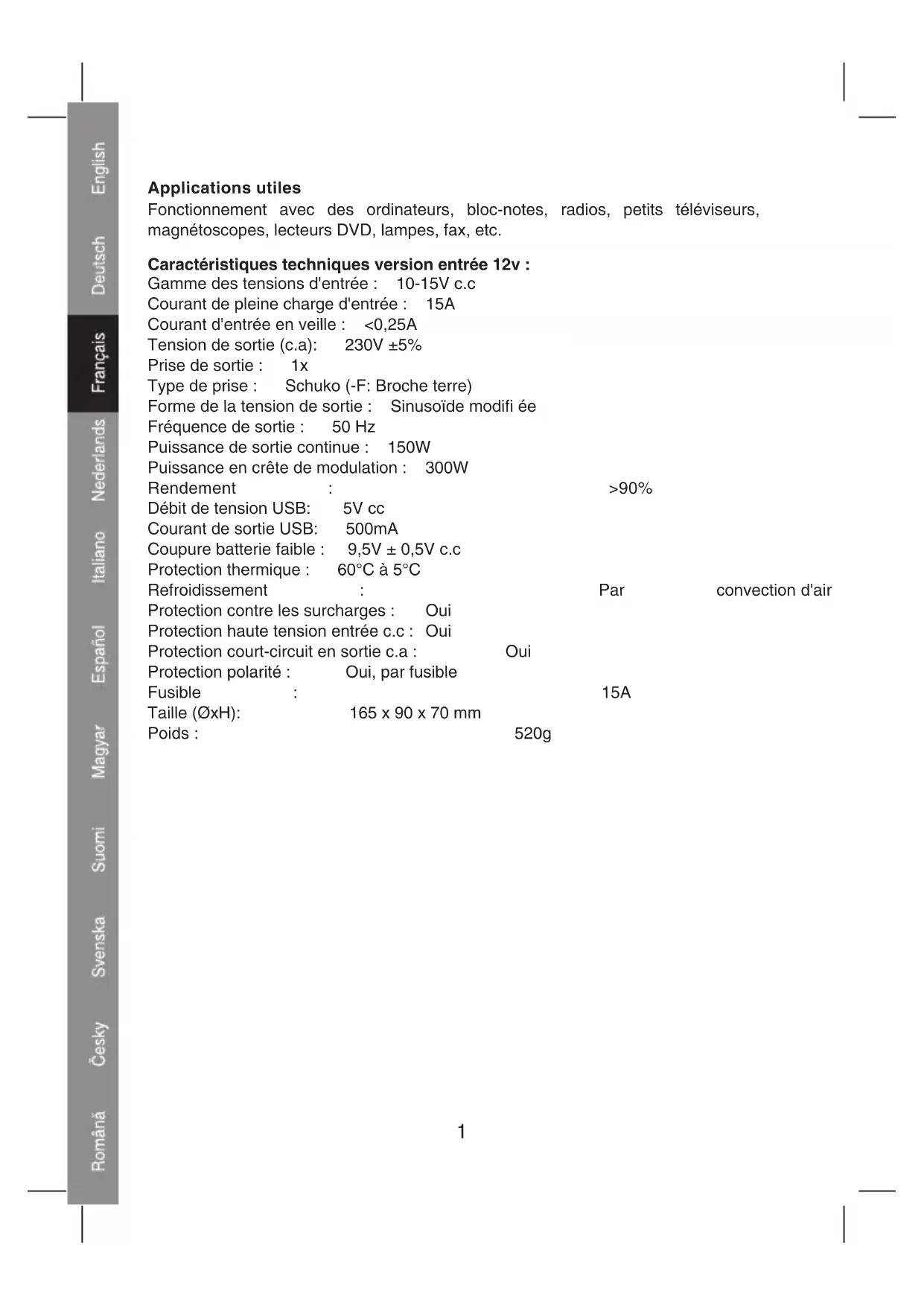

Fonctionnement avec des ordinateurs, bloc-notes, radios, petits téléviseurs, magnétoscopes, lecteurs DVD, lampes, fax, etc.

Caractéristiques techniques version entrée 12V :

Gamme des tensions d'entrée : 10-15V c.c

Courant de pleine charge d'entrée : 15A

Courant d'entrée en veille : <0,25A

Tension de sortie (c. a) : 230V ±5%

Prise de sortie : 1x

Type de prise : Schuko (-F : Broche terre)

Forme de la tension de sortie : Sinusoïde modifiée

Fréquence de sortie : 50 Hz

Puissance de sortie continue : 150W

Puissance en crête de modulation : 300W

Rendement : >90%

Débit de tension USB: 5V cc

Courant de sortie USB: 500mA

Protection thermique : 60°C à 5°C

Refroidissement : Par convection d'air

Protection contre les surcharges : Oui

Protection haute tension entrée c. c : Oui

Protection court-circuit en sortie c. a : Oui

Protection polarité : Oui, par fusible

Fusible : 15A

Taille (∅xH): 165 x 90 x 70 mm

Poids : 520g

Caractéristiques techniques version entrée 24V

Gamme des tensions d'entrée : 20-30V c.c

Courant de pleine charge d'entrée : 10A

Courant d'entrée en veille : <0,2A

Tension de sortie (c. a) : 230V ±5%

Prise de sortie : 1x

Type de prise : Schuko (-F : Broche terre)

Forme de la tension de sortie : Sinusoïdale pure

Fréquence de sortie : 50 Hz

Puissance de sortie continue : 150W

Puissance en crête de modulation : 300W

Rendement : >90%

Débit de tension USB: 5V cc

Courant de sortie USB: 500mA

Coupure batterie faible : 19,5V ± 0,8V c.c

Protection thermique : 60°C à 5°C

Refroidissement : Par convection

Protection contre les surcharges : Oui

Protection haute tension entrée c. c : Oui

Protection court-circuit en sortie c. a : Oui

Protection polarité : Oui, par fusible

Fusible : 10A

Taille (∅xH): 165 x 90 x 70 mm

Poids : 520g

Instructions d'utilisation :

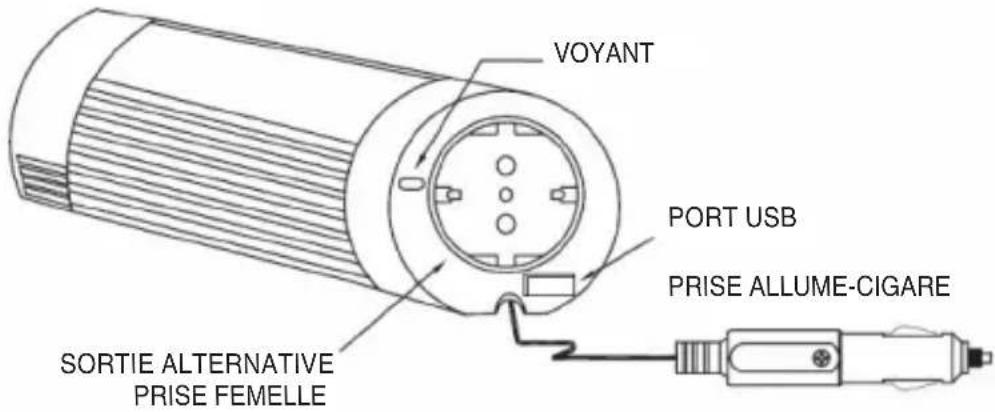

VOYANT PORT USB PRISE ALLUME-CIGARE SORTIE ALTERNATIVE PRISE FEMELLE

Lors d'une utilisation de longue durée, il est recommandé de laisser le moteur de la voiture tourner pour empêcher une décharge complète de la batterie. Quand l'alarme "batterie faible" se déclenche, démarrez le moteur de la voiture pour pouvoir poursuivre l'utilisation du convertisseur et des appareils qui y sont reliés.

Assurez-vous que la demande d'alimentation maximale des équipements branchés n'excède pas la puissance de sortie du convertisseur (150W en continu).

1.

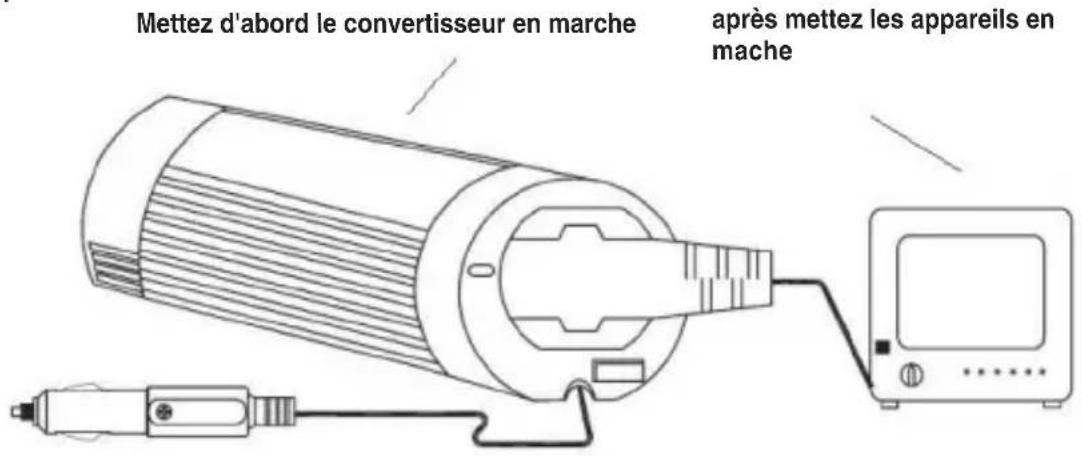

Mettez d'abord le convertisseur en marche après mettez les appareils en mache

Assurez-vous de toujours mettre d'abord le convertisseur sous tension avant d'allumer l'équipement qui y est raccordé.

1.

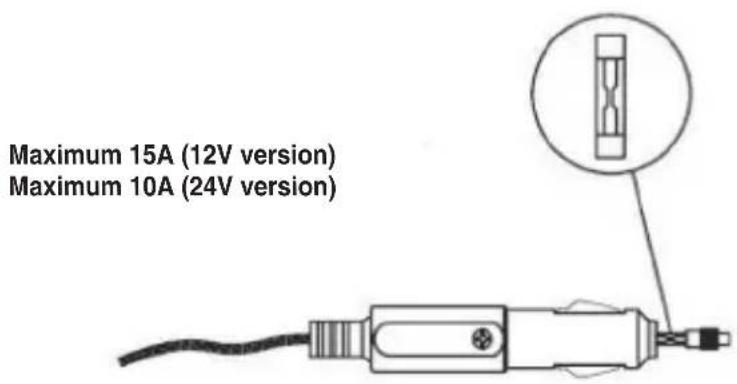

Si le convertisseur et le voyant d'alimentation ne fonctionnent pas, bien que l'appareil soit sous tension, contrôlez le fusible se trouvant dans la prise allume-cigare. Si le fusible est grillé, utilisez un fusible identique pour le remplacer.

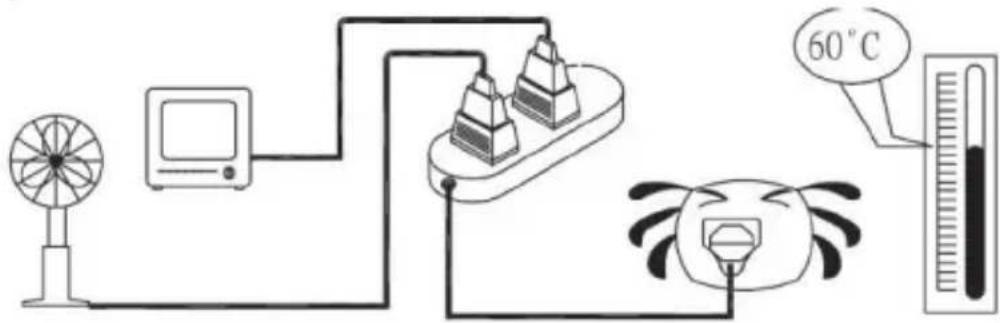

Dès que le nombre de watts du ou des appareils connectés dépasse la puissance nette du convertisseur ou que ce dernier fonctionne depuis longtemps et que sa température atteint 60°C, le circuit de protection arrête le convertisseur.

Voyant LCD :

- Pour une utilisation normale : Le voyant est vert

- Surcharge/ surchauffe : Le voyant est rouge et clignote

Le port USB intégré rend ce convertisseur extrêmement polyvalent, permettant de charger et d'alimenter des appareils USB!

Dépannage

Si le convertisseur ne fonctionne pas correctement, plusieurs causes peuvent en être la raison :

1) Mauvais contact

- Nettoyez entièrement les pièces de contact

2) Le convertisseur n'est pas alimenté

- Vérifiez le fusible de la voiture et remplacez-le si besoin est.

- Vérifiez le bon raccordement des câbles

Le fusible est grillé

- Le fusible se trouve dans la prise (allume-cigare) c. c. Remplacez-le par un fusible identique de même intensité.

4) Coupure de la sortie c. a. due à une surcharge

• Assurez-vous que la charge continue des appareils raccordés ne dépasse pas 150 Watts

5) Coupure de la sortie due à une surchauffe

- En cas de charges élevées pendant des périodes prolongées, le convertisseur coupe la sortie afin d'éviter toute détérioration due à une montée en température. Si ce cas se produit, procédez comme suit :

(A) Éteignez le convertisseur à l'aide de l'interrupteur.

Diminuez la charge de la machine en débranchant par exemple certains des appareils ou patientez jusqu'à ce que le convertisseur ait refroidi.

Rallumez le convertisseur à l'aide de l'interrupteur.

6) Coupure batterie faible

- Rechargez votre batterie et reprenez l'utilisation.

Attention!

Installez toujours le convertisseur dans un environnement :

1. Bien ventilé
2. Non exposé aux rayons directs du soleil ou à une source de chaleur
3. Hors de portée des enfants
4. Éloigné de sources d'eau, d'humidité, d'huile ou de graisse
5. Exempt de substances inflammables

Declaration de conformite

Nous,

Nedis B. V.

De Tweeling 28

Déclarons sous notre responsabilité que le produit;

Marque : HQ

Modèle : HQ-INV150WU-12, HQ-INV150WU-24

Description : Convertisseur de tension sinusoidale modifiée de 150W cc et ca avec port USB

est conforme aux normes suivantes :

e-Mark (72/245/CEE, 2006/28/CE): e13*72/245*2006/28*3948*00

CEM (89/336/CEE) :

EN 61000-6-3:2001 / EN 61000-6-1:2001

Conformément à cette réglementation, ce produit peut être utilisé dans toute la Communauté Européenne ainsi que dans les pays membres de l'Association Européenne du Libre Échange.

Nedis BV n'est pas responsable de l'utilisation de ce produit hors des pays membres de la Communauté Européenne et de l'AELE.

's-Hertogenbosch, 17-08-2007

Mme. J. Gilad

Directeur des Achats

Consignes de sécurité :

Afin de réduire les risques de chocs électriques, ce produit ne doit être ouvert QUE par un technicien qualifié et agréé en cas de réparation. Débranchez l'appareil du secteur et des autres équipements en cas de problème.

Entretien :

Nettoyez uniquement avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de modification et / ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable. Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce document.

Attention :

Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits.

Copyright ©

HQ

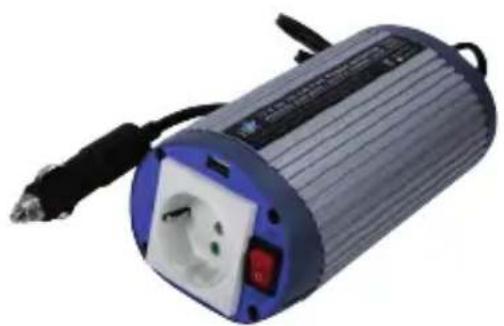

HQ-INV150WU-24
