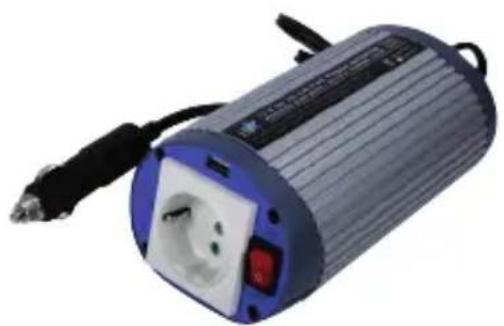

BEDIENUNGSANLEITUNG INV150WU24 HQ

Nützliche Einsatzbereiche

Betrieb von Notebooks, Radios, kleinen TV-Geräten, Videorekordern, DVD-Playern, Lampen, Faxgeräten, usw.

Technische Daten 12 V Eingangsversion:

Eingangsspannungsbereich: 10-15 V DC
Eingangsstrom Volllast:					15	A
Eingangsstrom Standby: <0,25 A
Ausgangsspannung (AC): 230 V ± 5 %
B u c h			s e :
Buchsentyp:			Schuko;		französische zierte Hz	Versic Sinuswelle
Ausgangsspannungsform:			Modifi
Ausgangsfrequenz:			50
Dauerausgangsleistung:			150 W
Spitzenausgangsleistung:			300 W
Wirkungsgrad:			>90 %
Ausgangsspannung USB: 5 V DC
Ausgangsstrom USB: 500 mA
Unterspannungsabschaltung: 9,5 V ± 0,5 V DC
Übertemperaturabschaltung: 60 °C ± 5 °C
Kühlung:			Durch	Luftkonvektion
Überlastschutz:			Ja
Überspannungs-Eingangsschutz:			Ja
Ausgangs-Kurzschlusssicherung:			Ja
Batterie-Verpolungsschutz:			Ja, durch Sicherung
S i c h e r u n
Größe (∅xH): 165 x 90 x 70 mm
G e w i c h t :

Technische Daten 24 V Eingangsversion

Eingangsspannungsbereich:			20-30	V	DC
Eingangsstrom	Volllast:				10
Eingangsstrom Standby:	<0,2 A
Ausgangsspannung (AC):	230 V ± 5 %
B	u	c	h	s	e
Buchsentyp:				Schuko;
Ausgangsspannungsform:				Sinuswelle
Ausgangsfrequenz:				50	Hz
Dauerausgangsleistung:			150		W
Spitzenausgangsleistung:				300	W
Wirkungsgrad:			>90		%
Ausgangsspannung USB:		5 V DC
Ausgangsstrom USB:	500 mA
Unterspannungsabschaltung:		19,5 V ± 0,8 V DC
Übertemperaturabschaltung:		60 °C ± 5 °C
Kühlung:			Durch		Luftkonvektion
Überlastschutz:			Ja
Überspannungs-Eingangsschutz:			Ja
Ausgangs-Kurzschlusssicherung:			Ja
Batterie-Verpolungsschutz:			Ja, durch Sicherung
S	i	c	h	e	r
Größe (∅xH):		165 x 90 x 70 mm
G	e	w	i	c	h

Betriebsanweisung:

1.

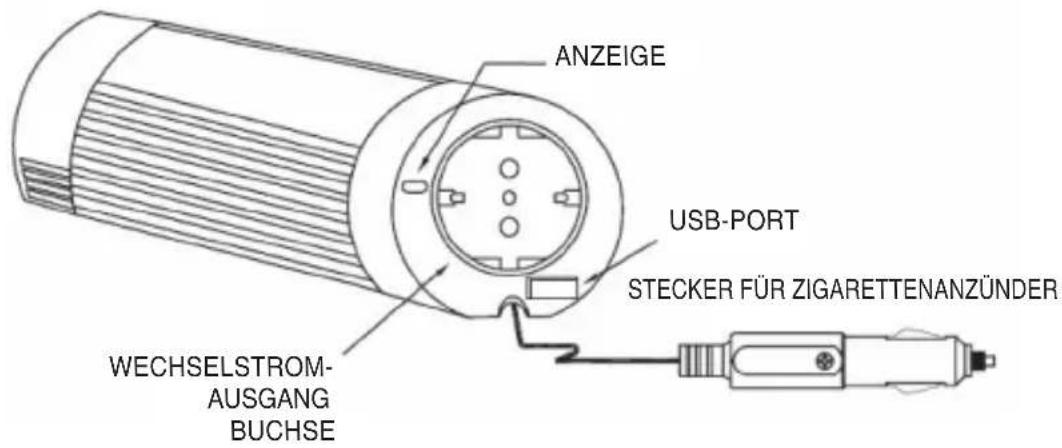

ANZEIGE USB-PORT STECKER FÜR ZIGARETTENANZÜNDER WECHSELSTROM- AUSGANG BUCHSE

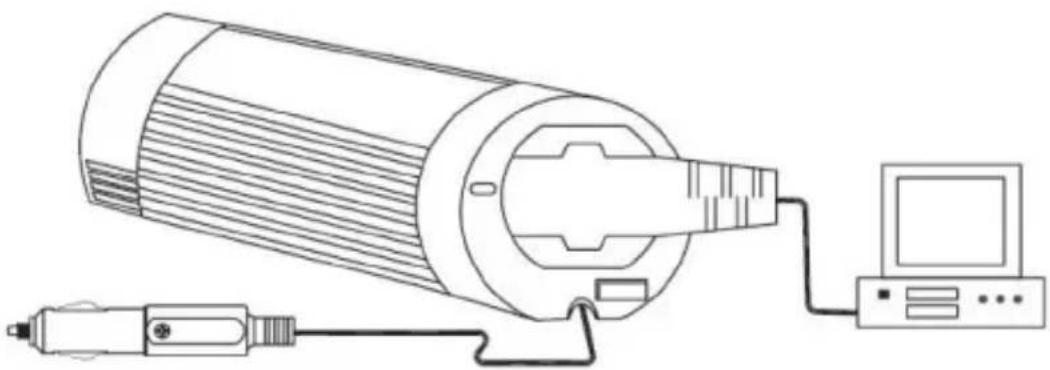

2.

Wenn das Gerät für einen längeren Zeitraum verwendet wird, ist es empfehlenswert, den Motor des Autos laufen zu lassen, damit die Batterie nicht vollständig entladen wird. Wenn der Alarm für einen niedrigen Batteriestand ausgelöst wird, starten Sie den Motor des Fahrzeugs, um den Wechselrichter und (Unterspannungsalarm) die angeschlossenen Geräte auch weiterhin nutzen zu können.

Stellen Sie sicher, dass der maximale Leistung der angeschlossenen Geräte die Ausgangsleistung dieses Wechselrichters nicht überschreitet (150 W dauerhaft).

3.

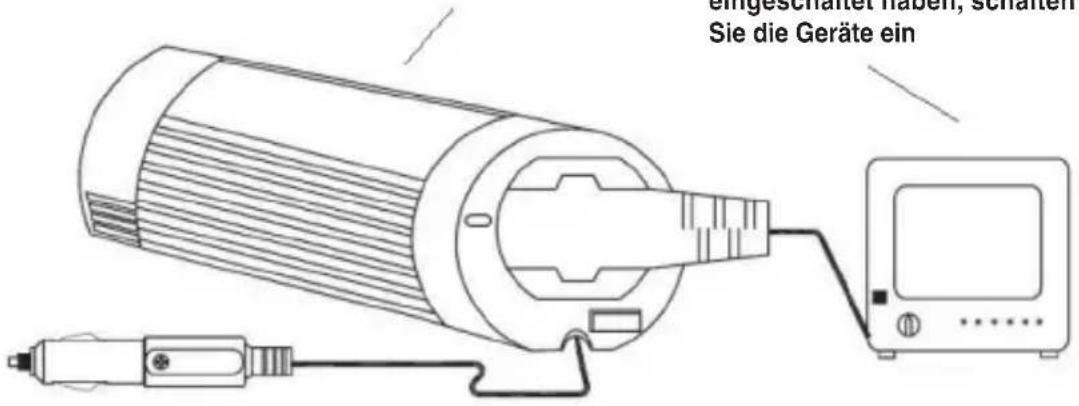

Schalten Sie zuerst den Wechselrichter ein;

Wenn Sie den Wechselrichter eingeschaltet haben, schalten Sie die Geräte ein

engeschafter haben, schalten Sie die Geräte ein

Stellen Sie immer sicher, dass Sie zuerst die Stromversorgung des Wechselrichters einschalten, bevor Sie die Stromversorgung der angeschlossenen Geräte einschalten.

4.

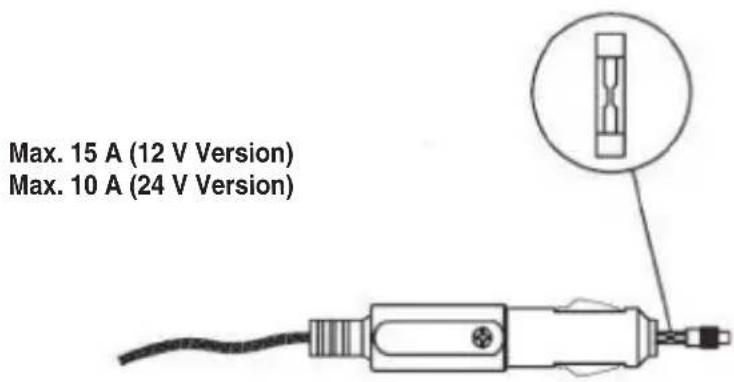

Max. 15 A (12 V Version) Max. 10 A (24 V Version)

Wenn der Wechselrichter und die Stromanzeige nicht funktionieren, der Strom aber eingeschaltet ist, prüfen Sie die Sicherung im Zigarettenanzünderstecker. Wenn die Sicherung durchgebrannt ist, tauschen Sie diese durch eine Sicherung des gleichen Typs aus.

5.

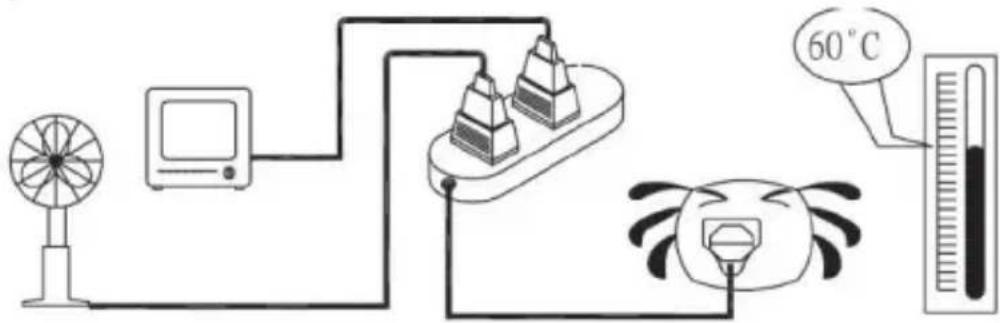

Wenn die gesamte Wattzahl der angeschlossenen Geräte die Ausgangsleistung des Wechselrichters überschreitet, oder wenn der Wechselrichter für lange Zeit in Betrieb ist und die Temperatur 60 °C erreicht, wird der Wechselrichter durch eine Schutzschaltung abgeschaltet.

6.

LED-Anzeige

• Bei normaler Anwendung: LED ist grün
• Überlast / Übertemperatur: LED ist rot und blinkt

7.

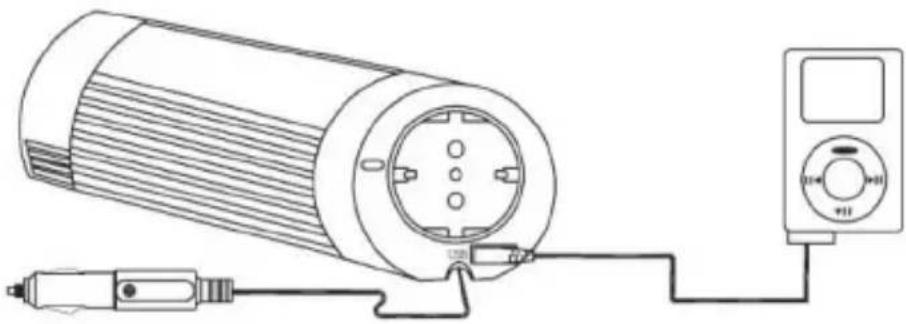

Der eingebaute USB-Anschluss macht diesen Wechselrichter vielseitig einsetzbar, so dass er das Aufl aden und den Betrieb von USB-Geräten ermöglicht!

Fehlersuche

Wenn der Wechselrichter nicht ordnungsgemäß funktioniert, kann das mehrere mögliche Ursachen haben:

1) Schlechter Kontakt

- Reinigen Sie die Kontaktteile gründlich

2) Die Stromversorgung des Wechselrichters ist nicht gewährleistet

- Prüfen Sie die Sicherung im Auto und tauschen Sie defekte Sicherungen aus

- Prüfen Sie die Anschlussdrähte

3) Sicherung ist durchgebrannt

• Die Sicherung befi ndet sich im DC Zigarettenanzünderstecker. Tauschen Sie die Sicherung durch eine Sicherung des gleichen Typs aus

4) AC Ausgang wurde durch eine Überlast abgeschaltet

- Stellen Sie sicher, dass die Dauerlast der angeschlossenen Geräte 150 Watt nicht überschreitet

5) AC Ausgang wurde durch eine Überhitzung abgeschaltet

- Bei starker Belastung über längere Zeiträume wird der Wechselrichter die Ausgangsspannung abschalten, um einen Schaden aufgrund einer Überhitzung zu verhindern. Wenn das passiert, gehen Sie bitte wie folgt vor:

(A) Schalten Sie den Netzschalter des Wechselrichters aus

(B) Verringern Sie die Belastung des Wechselrichters, d. h. stecken Sie einige der angeschlossenen Geräte aus oder warten Sie, bis sich der Wechselrichter abgekühlt hat.

(C) Schalten Sie den Netzschalter des Wechselrichters ein

6) Abschaltung bei niedrigem Batteriestand

- Laden Sie die Batterie auf und setzen Sie den (Unterspannungsabschaltung) Betrieb fort.

Achtung!

Verwenden Sie den Wechselrichter immer in eine Umgebung, die:

1. Gut belüftet ist
2. Keinem direkten Sonnenlicht oder einer Wärmequelle ausgesetzt ist
3. Außer Reichweite von Kindern ist
4. Nicht in der Nähe von Wasser, Feuchtigkeit, Öl oder Schmiermittel ist
5. Nicht in der Nähe entfl ammbarer Substanzen ist

KONFORMITÄTSERKLÄRUNG

Wir,

Nedis B.V.

De Tweeling 28

erklären hiermit unter unserer Verantwortung, dass das Produkt;

Markenname: HQ

Beschreibung: 150 Watt Wechselrichter mit USB Ausgang

mit den folgenden Normen konform ist;

e-Mark (72/245/CEE, 2006/28/CE): e13*72/245*2006/28*3948*00

EMC (89/336/EEC):

EN 61000-6-3:2001 / EN 61000-6-1:2001

Gemäß dieser Vorschrift ist es erlaubt, dieses Produkt in allen Ländern der Europäischen Gemeinschaft & der Europäischen Freihandelszone zu verwenden.

Nedis BV ist nicht verantwortlich für die Anwendung des Produkts außerhalb von Ländern der Europäischen Gemeinschaft & EFTA.

's-Hertogenbosch, 17.08.2007

Frau J. Gilad

Einkaufsleiterin

Sicherheitsvorkehrungen:

Um das Risiko eines elektrischen Schlags zu verringern, sollte dieses Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet werden, wenn eine Reparatur erforderlich ist. Trennen Sie das Produkt vom Stromnetz und anderen

Geräten, wenn ein Problem auftreten sollte.

Wartung:

Nur mit einem trockenen Tuch säubern. Keine Lösungsmittel oder Schleifmittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifi kationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.

Allgemein:

Design und technische Daten können ohne vorherige Ankündigung geändert werden.

Alle Logos, Marken und Produktnamen sind Warenzeichen oder registrierte Warenzeichen ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

Achtung:

Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die verwendeten elektrischen und elektronischen Produkte nicht im allgemeinen Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.
