MANUAL DE USUARIO INV150WU24 HQ

SENOIDAL MODIFICADA DE 150 W EN CC A CA CON SALIDA USBAplicaciones útiles Funciona con ordenadores portátiles, radios, TV pequeñas, VCR, reproductores de DVD, lámparas, faxes, etc. Especifi caciones para la versión con una entrada de 12V: Serie de tensión de entrada: 10 - 15 V CC Corriente de carga completa de entrada: 15A Corriente de entrada en modo en espera: <0.25A Tensión de salida (CA): 230V ±5% Toma de salida: 1x Tipo de toma: Schuko (-F: clavija de tierra) Forma de la onda de salida: Onda senoidal modifi cada Frecuencia de salida: 50 Hz Energía de salida continua: 150W Energía de salida máxima: 300W Efi cacia: >90% Voltaje de salida USB: 5V en CC Corriente de salida USB: 500mA Interrupción por batería baja: 9.5V ± 0.5V CC Protección térmica: 60°C ± 5°C Enfriamiento: Por convección de aire Protección contra las sobrecargas: Sí Protección contra el alto voltaje de entrada en CC : Sí Protección contra los cortocircuitos de salida de CA:

Protección de polaridad de pilas: Sí, por fusible Fusible: 15A Tamaño (ØxH): 165 x 90 x 70 mm Peso: 520g 1Especifi caciones para la versión con una entrada de 24V Serie de tensión de entrada: 20-30V CC Corriente de carga completa de entrada: 10A Corriente de entrada en modo en espera: <0.2A Tensión de salida (CA): 230V ±5% Toma de salida: 1x Tipo de toma: Schuko (-F: clavija de tierra) Forma de la onda de salida: Pura onda senoidal Frecuencia de salida: 50 Hz Energía de salida continua: 150W Energía de salida máxima: 300W Efi cacia: >90% Voltaje de salida USB: 5V en CC Corriente de salida USB: 500mA Interrupción por batería baja: 19.5V ± 0.8V CC Protección térmica: 60°C ± 5°C Enfriamiento: Por convección de aire Protección contra las sobrecargas: Sí Protección contra el alto voltaje de entrada en CC:

Protección contra los cortocircuitos de salida de CA:

Protección de polaridad de pilas: Sí, por fusible Fusible: 10A Tamaño (ØxH): 165 x 90 x 70 mm Peso: 520g 2Instrucciones de funcionamiento:

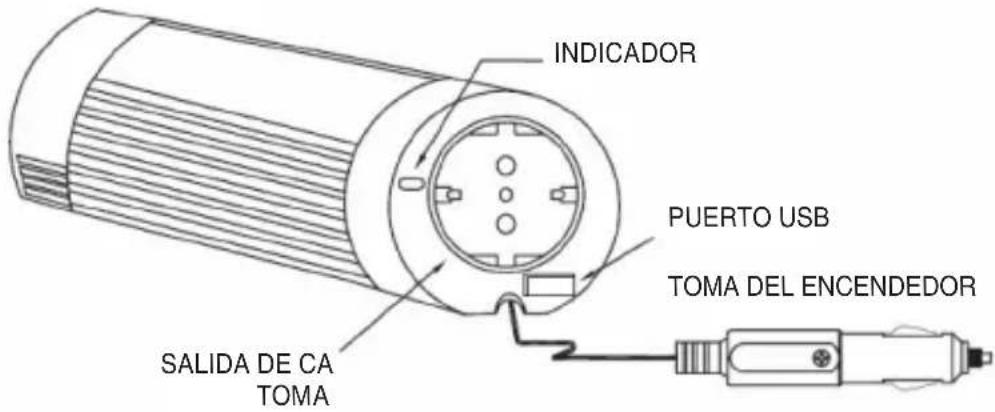

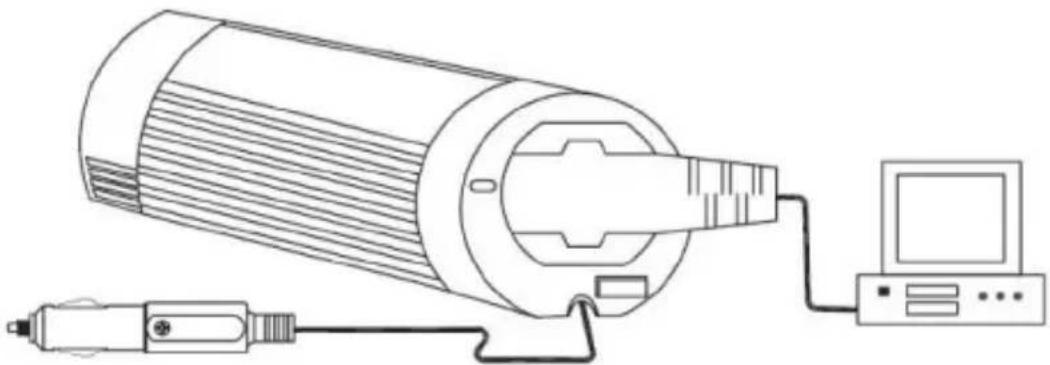

Cuando se utilice durante periodos más largos, es aconsejable tener encendido el motor del coche, para evitar la descarga completa de la batería. Cuando se active la alarma de batería baja, arranque el coche para seguir utilizando el inversor y las aplicaciones conectadas. Asegúrese de que la demanda máxima de potencia de los aparatos conectados no supere la potencia de salida de este inversor (150W de forma continua).

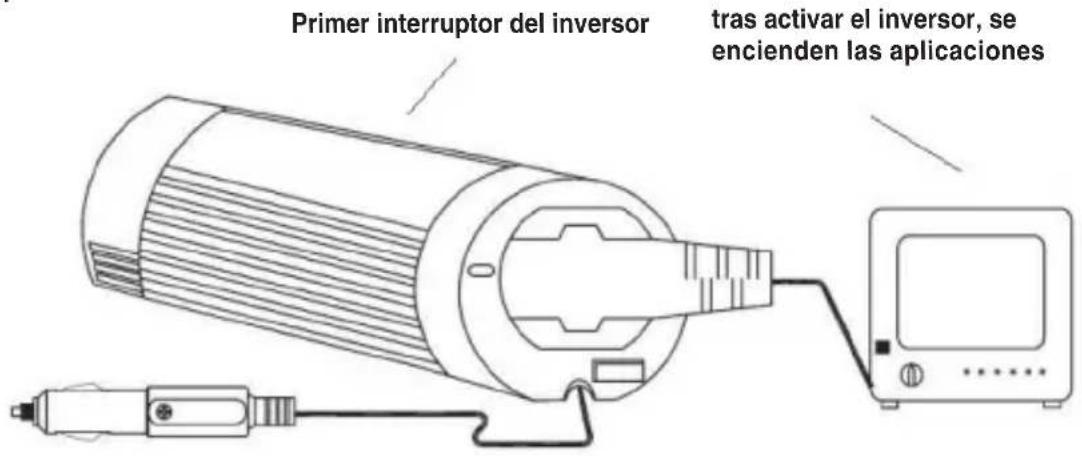

Primer interruptor del inversor tras activar el inversor, se encienden las aplicaciones Compruebe siempre que ha encendido la alimentación del inversor primeramente, antes de encender la alimentación del equipo al que se conecte.

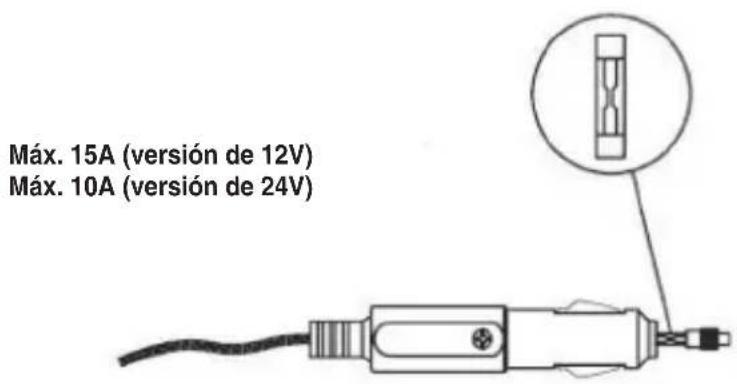

Máx. 15A (versión de 12V) Máx. 10A (versión de 24V) Cuando el inversor y el indicador de alimentación no funcionen, pese a estar conectados a una red, compruebe el fusible de la toma del encendedor. Si el fusible está estropeado, utilice un fusible similar para su sustitución.

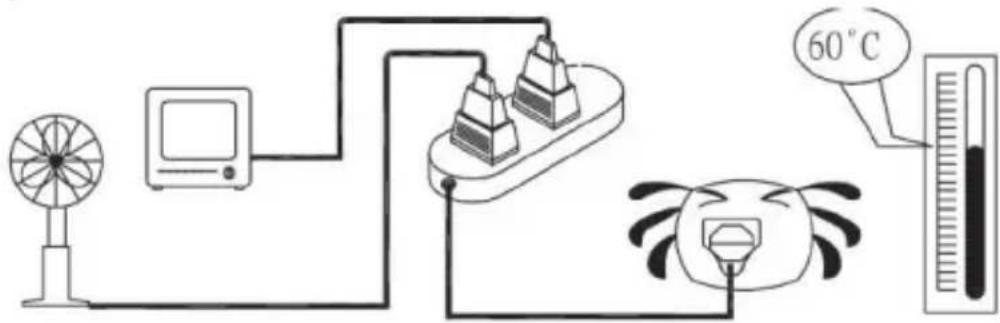

Cuando el número total de vatios del aparato o de los aparatos conectado(s) supere la capacidad de salida del inversor o cuando el inversor esté funcionando durante mucho tiempo y la temperatura alcance los 60°C, el circuito de protección del inversor apagará el inversor.

• Sobrecarga / Exceso de temperatura: La LED es roja y pestañea

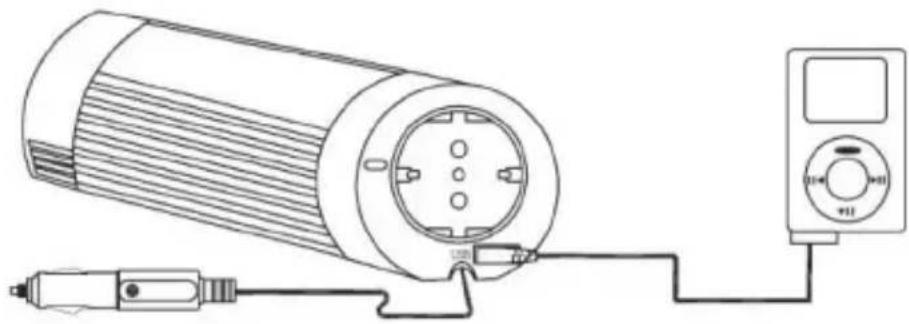

El puerto integrado USB hace que este inversor sea extra-versátil, permitiendo la carga y la alimentación de dispositivos USB.Resolución de problemas Si el inversor no funciona correctamente, pueden registrarse distintos motivos para ello:

• Limpie las partes del contacto adecuadamente

2) El inversor no está siendo alimentado

• Compruebe el fusible del coche, sustituya el fusible si está estropeado

• Compruebe la conexión de los cables

3) El fusible se ha fundido

• El fusible está ubicado en la toma de CC (encendedor). Sustituya el fusible por un fusible similar del mismo valor

4) Interrupción de la salida de CA provocada por la sobrecarga

• Compruebe que la carga continua de las aplicaciones conectadas no superan los 150 vatios

5) Interrupción de la salida de CA provocada por un sobrecalentamiento

• Bajo cargas muy pesadas durante largos periodos de tiempo, el inversor interrumpirá la salida para evitar daños provocados por un sobrecalentamiento excesivo. Si esto ocurre, le rogamos que proceda tal y como se indica a continuación: (A) Apague el interruptor de alimentación del inversor (B) Reduzca la carga de la máquina, como por ejemplo, desconectando algunos de los aparatos o espere a que se enfríe el inversor. (C) Encienda el interruptor de alimentación del inversor

6) Interrupción por batería baja

• Recargue su batería y reinicie la operación. ¡Cuidado! Coloque siempre el inversor en un entorno con las siguientes características:

1. Dotado de buena ventilación

2. No expuesto directamente a la luz del sol o a una fuente de calor

3. Fuera del alcance de los niños

4. Lejos del agua, de la humedad, aceite o grasa

5. Lejos de cualquier sustancia infl amable

6DECLARACIÓN DE CONFORMIDAD

La empresa infraescrita, Nedis B.V. De Tweeling 28 5215MC ’s-Hertogenbosch Países Bajos Tel.: [phone] Email: [e-mail] Declara bajo su responsabilidad que el producto; Nombre de marca: HQ Modelo: HQ-INV150WU-12, HQ-INV150WU-24 Descripción: Inversor de onda senoidal modifi cada de 150 W en CC a CA con puerto USB se encuentra conforme a las siguientes normas: Marca europea (72/245/CEE, 2006/28/CE): e13*72/245*2006/28*3948*00 EMC (89/336/EEC): EN 61000-6-3:2001 / EN 61000-6-1:2001

LVD (73/23/EEC): + 93/68/EEC

EN 60950-1:2001, EN 61558-1:1997 +A1:1998 Conforme a dicha normativa, se permite el uso del presente producto en todos los países de la Comunidad Europea y la EFTA. Nedis BV no se hace responsable del uso de este producto fuera de la Comunidad Europea y de los países de la EFTA. ‘s-Hertogenbosch, 17-08-2007 D. J. Gilad Director de compras Medidas de seguridad: Para reducir los riesgos de electrocución, este producto deberá ser abierto EXCLUSIVAMENTE por un técnico habilitado cuando necesite ser reparado. Desconecte el producto de la red y de cualquier otro equipo si se registra algún problema. Mantenimiento: Limpie sólo con un paño seco. No utilice solventes de limpieza ni abrasivos. Garantía: No se aceptará ninguna garantía o responsabilidad derivada de cualquier cambio o modifi caciones realizadas al producto o daños provocados por un uso incorrecto del presente producto. General: Las ilustraciones y las especifi caciones podrán sufrir cambios sin previo aviso. Todas las marcas de los logotipos y los nombres de productos constituyen patentes o marcas registradas de sus titulares correspondientes, reconocidos como tal. Cuidado: Este producto está señalizado con este símbolo. Esto signifi ca que los productos eléctricos y electrónicos gastados no deberán mezclarse con los desechos domésticos generales. Existen distintos sistemas de recogida individuales para este tipo de productos. Copyright © ATENCIÓN

RIESGO DE ELECTROCUCIÓN
