KÄYTTÖOHJE INV150WU24 HQ

Hyödylliset sovellukset

Kannettavat, radiot, pienet televisiot, VCR-nauhurit, DVD-soittimet, lamput, faksit, jne.

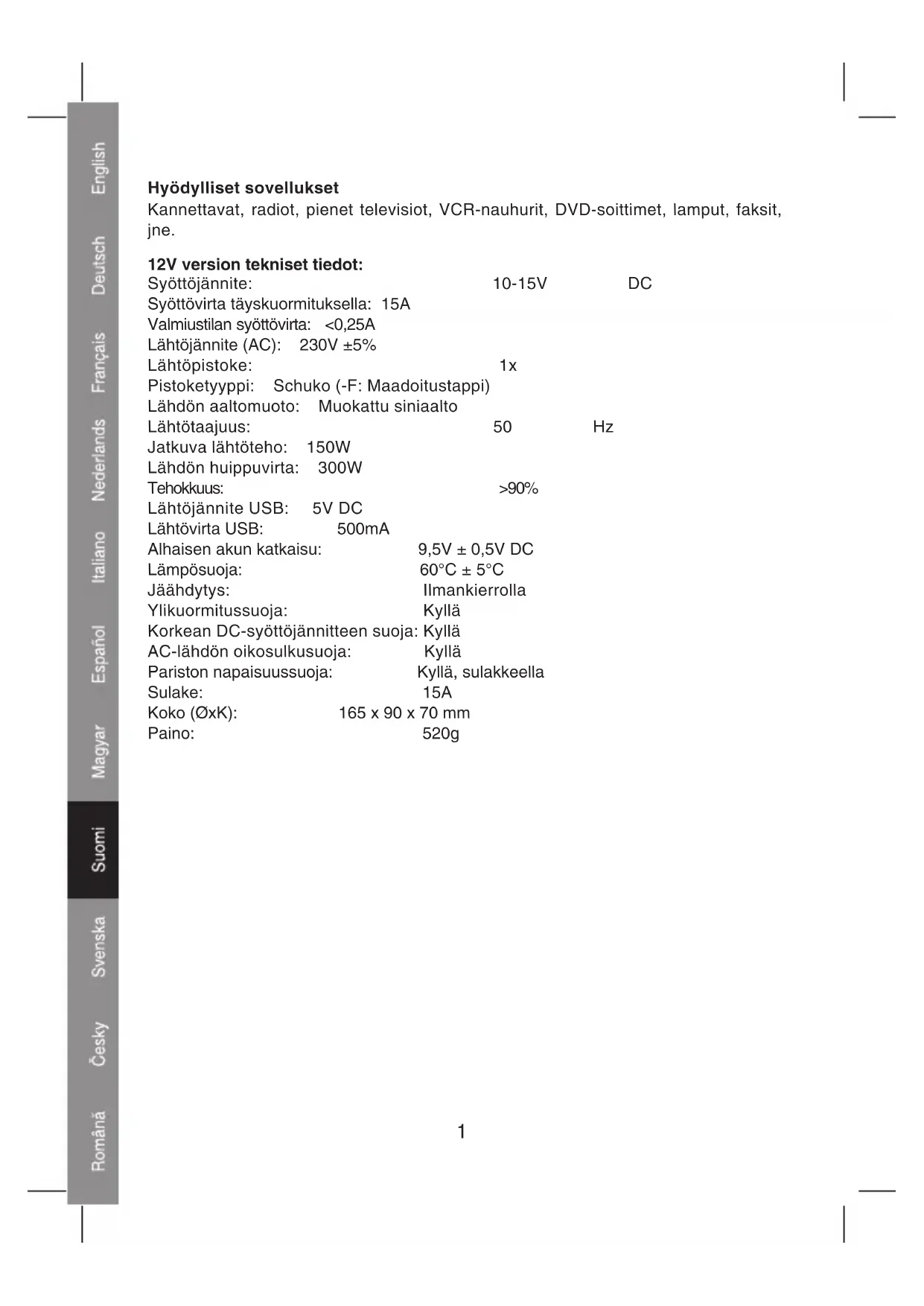

12V version tekniset tiedot:

Syöttöjännite:	10-15V	DC
Syöttövirta täyskuormituksella: 15A
Valmiustilan syöttövirta: <0,25A
Lähtöjännite (AC): 230V ± 5%
Lähtöpistoke:	1x
Pistoketyyppi: Schuko (-F: Maadoitustappi)
Lähdön aaltomuoto: Muokattu siniaalto
Lähtötaajuus:	50	Hz
Jatkuva lähtöteho: 150W
Lähdön huippuvirta: 300W
Tehokkuus:	>90%
Lähtöjännite USB: 5V DC
Lähtövirta USB: 500mA
Alhaisen akun katkaisu:	9,5V ± 0,5V DC
Lämpösuoja:	60°C ± 5°C
Jäähdytys:	Ilmankierrolla
Ylikuormitussuoja:	Kyllä
Korkean DC-syöttöjännitteen suoja: Kyllä
AC-lähdön oikosulkusuoja:	Kyllä
Pariston napaisuussuoja:	Kyllä, sulakkeella
Sulake:	15A
Koko (∅xK):	165 x 90 x 70 mm
Paino:	520g

24V version tekniset tiedot

Syöttöjännite: 20-30V DC

Syöttövirta täyskuormituksella: 10A

Valmiustilan syöttövirta: <0,2A

Lähtöjännite (AC): 230V ±5%

Lähtöpistoke: 1x

Pistoketyyppi: Schuko (-F: Maadoitustappi)

Lähdön aaltomuoto: Aito siniaalto

Lähtötaajuus: 50 Hz

Jatkuva lähtöteho: 150W

Lähdön huippuvirta: 300W

Tehokkuus: >90%

Lähtöjännite USB: 5V DC

Lähtövirta USB: 500mA

Alhaisen akun katkaisu: 19,5V ± 0,8V DC

Lämpösuoja: 60^ ± 5^

Jäähdytys: Ilmankierrolla

Ylikuormitussuoja: Kyllä

Korkean DC-syöttöjännitteen suoja: Kyllä

AC-lähdön oikosulkusuoja: Kyllä

Pariston napaisuussuoja: Kyllä, sulakkeella

Sulake: 10A

Koko (∅xK): 165 x 90 x 70 mm

Paino: 520g

Käyttöohjeet:

1.

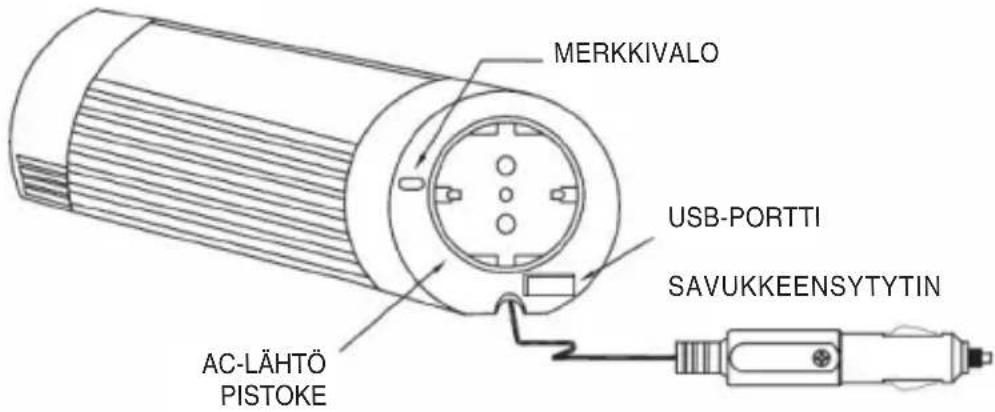

MERKKIVALO USB-PORTTI SAVUKKEENSYTYTIN AC-LÄHTÖ PISTOKE

2.

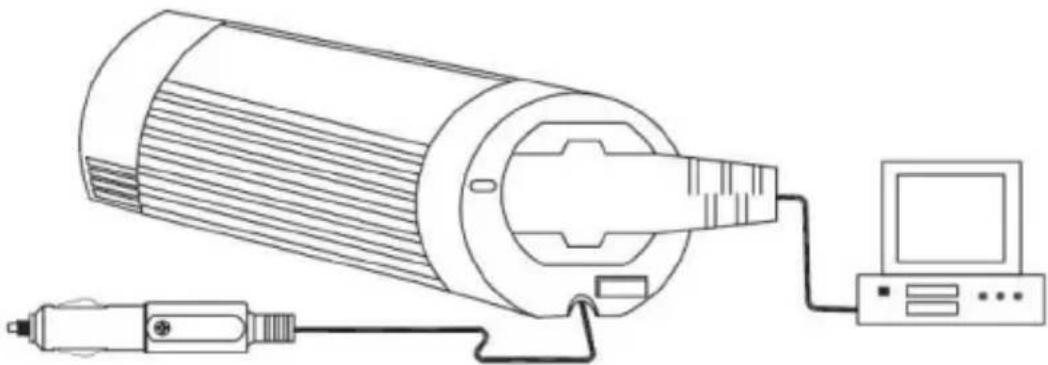

Kun laitetta käytetään pitempiä aikajaksoja, ajoneuvon moottori kannattaa pitää käynnissä, jotta akku ei purkautuisi täysin. Kun alhaisen akun hälytys aktivoituu, käynnistä auton moottori jatkaaksesi muuntimen ja siihen liitettyjen varusteiden käyttöä.

Varmista, että liitettyjen laitteiden vaatima maksmiteho ei ylitä muuntimen lähtötehoa (150 W jatkuvasti).

1.

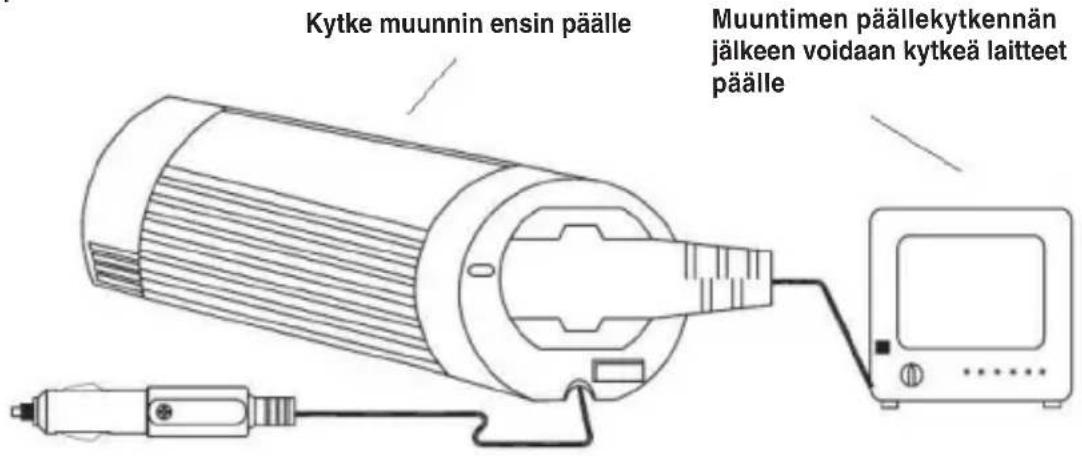

Kytke muunnin ensin päälle Muuntimen päällekytkennän jälkeen voidaan kytkeä laitteet päälle

Varmista aina, että muuntimen virta kytketään ensin päälle, ennen liitetyn varustuksen virran kytkentää.

1.

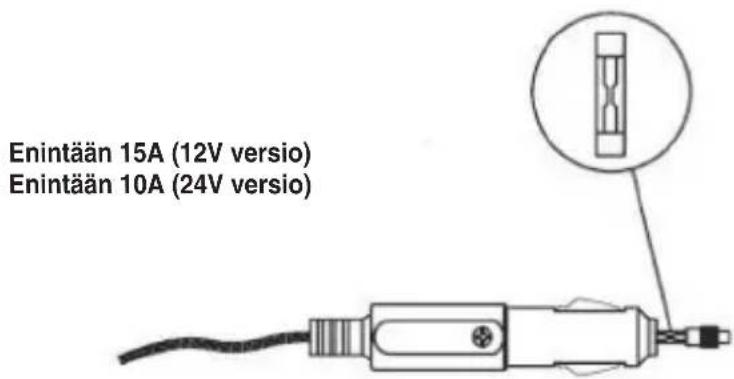

Enintään 15A (12V versio) Enintään 10A (24V versio)

Kun muunnin ja tehomittari eivät toimi, mutta virta on päällä, tarkista savukkeensytyttimen sulake. Jos sulake on vaurioitunut, vaihda se vastaavaan sulakkeeseen.

5.

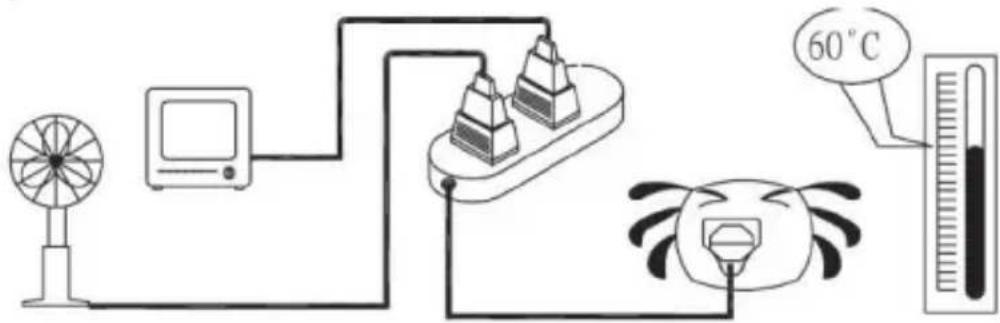

Kun liitettyjen laitteiden kokonaisteho ylittää muuntimen lähtökapasiteetin tai kun muunnin käy pitkän aikaa ja lämpötila saavuttaa 60°C, muuntimen suojauspiiri katkaisee virransyötön.

6.

LED-merkkivalo:

• Normaalissa käytössä: LED-merkkivalossa palaa vihreä valo.
• Ylikuormitus/ylikuumeneminen: LED-merkkivalossa palaa punainen valo ja se vilkkuu.

7.

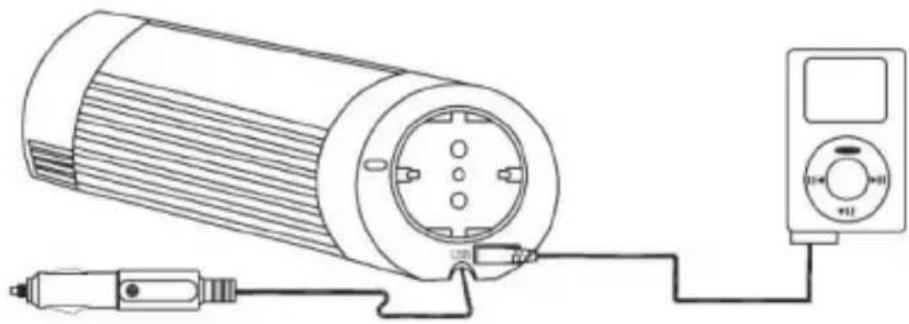

Sisäänrakennettu USB-portti tekee tästä muuntimesta erityisen monipuolisen, se mahdollistaa USB-laitteiden latauksen ja käytön!

Vianmääritys

Jos muunnin ei toimi oikein, siihen voi olla monia eri syitä:

1) Huono yhteys

• Puhdista liitososat huolellisesti

2) Muuntimessa ei ole virtaa

• Tarkista auton sulake, vaihda vaurioitunut sulake

• Tarkista johtojen kytkennät

3) Sulake on palanut

- Sulake sijaitsee DC (savuke) -tulpassa. Vaihda sulake samanarvoiseen ja vastaavaan sulakkeeseen

4) AC-lähtötehon katkaisu ylikuormituksen takia

• Varmista, ettei liitettyjen laitteiden jatkuva kokonaiskuormitus ylitä 150 wattia

5) AC-lähtötehon katkaisu ylikuumenemisen takia

- Kuormituksen ollessa korkea pitkiä aikoja, muunnin katkaisee lähtötehon, jotta ylikuumenemisen aiheuttamat vauriot vältettäisiin. Jos näin käy, toimi seuraavasti:

(A) Kytke muuntimen virta pois

(B) Vähennä koneen kuormitusta, ts. irrota joitakin siihen kytkettyjä laitteita tai odota kunnes muunnin jäähtyy.

(C) Kytke muuntimen virta päälle

6) Alhaisen akun katkaisu

- Lataa akku ja jatka käyttöä.

Huomio!

Aseta muunnin aina seuraavanlaiseen ympäristöön:

1. Hyvin tuuletettu tila

2. Suojaa auringonvalolta ja lämmöltä

3. Pidä lasten ulottumattomissa

4. Suojaa vedeltä, kosteudelta, öljyltä ja rasvalta

5. Pidä kaukana syttyvistä aineista

VAATIMUSTENMUKAISUUSVAKUUTUS

Me,

Nedis B.V.

De Tweeling 28

Sähköposti: [e-mail]

vakuutamme vastuunalaisena, että tuote;

Tuotenimi: HQ

Malli: HQ-INV150WU-12, HQ-INV150WU-24

Kuvaus: 150 W Muokatun siniaallon DC-AC -muunnin USB-portilla

Täyttää seuraavat standardit:

e-Merkintä (72/245/EY, 2006/28/EY): e13*72/245*2006/28*3948*00

EMC (89/336/EY):

EN 61000-6-3:2001 / EN 61000-6-1:2001

Kyseisten standardien mukaisesti tätä tuotetta voidaan käyttää kaikissa EU- ja EFTA-maissa.

Nedis BV ei ota vastuuta tämän tuotteen käytöstä Euroopan Unionin & EFTA-maiden ulkopuolella.

's-Hertogenbosch, 17.08.2007

Mrs. J. Gilad

Toimitusjohtaja

Turvallisuuteen liittyvät varoitukset:

Sähköiskuvaaran välttämiseksi tämän laitteen saa avata huollon yhteydessä VAIN valtuutettu teknikko. Kytke laite pois verkkovirrasta ja muista laitteista, jos ongelmia esiintyy.

Huolto:

Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hioma-aineita.

Takuu:

Takuu ja vastuuvelvollisuus mitätöityy, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen väärinkäytön takia.

Yleistä:

Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta.

Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitä on käsiteltävä sellaisina.

Huomio:

Tuote on varustettu tällä merkillä. Se merkitsee, ettei käytettyjä sähkö- tai elektronisia tuotteita saa hävittää kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjärjestelmä.
