Nuttige toepassingen

Geschikt voor notebookcomputers, radio's, kleine televisies, videorecorders, dvdspelers, lampen, faxapparaten, enz.

Specifi caties 12 volt uitvoering

Spanningsbereik ingang: 10-15 Volt DC

Ingangsstroom bij max. belasting: 15 A

Ingangsstroom in stand-by situatie: <0,25 A

Uitgangsspanning (AC): 230 Volt ±5%

Uitgangscontactdoos:

Contactdoostype:

Uitgang-golfvorm:

Uitgangsfrequentie:

Continu uitgangsvermogen: 150 Watt

Piek-uitgangsvermogen:

Efficiency:

Uitgangsspanning USB: 5 Volt DC

Uitgangsstroom USB: 500 mA

Accu laag uitschakelen: 9,5 Volt ± 0,5 Volt DC

Thermische beveiliging:

K o e l i n g :

Beveiliging tegen overbelasting: ja

Beveiliging tegen te hoge DC ingangsspanning: ja

Beveiliging tegen kortsluiting AC uitgang: ja

Beveiliging tegen verkeerde polariteit accu: ja, d.m.v. zekering

Zekering: 15 A

Afmeting ( x h): 165 x 90 x 70 mm

G e w i c h t :

Specifi caties 24 volt uitvoering

Spanningsbereik ingang: 20-30 Volt DC

Ingangsstroom bij max. belasting: 10 A

Ingangsstroom in stand-by situatie: <0,2 A

Uitgangsspanning (AC): 230 Volt ±5%

Uitgangscontactdoos:

Contactdoostype:

Uitgang-golfvorm:

Uitgangsfrequentie:

Continu uitgangsvermogen: 150 Watt

Piek-uitgangsvermogen:

Effi

ciency:

Uitgangsspanning USB:

Uitgangsstroom USB: 500 mA

Accu laag uitschakelen: 19,5 Volt ± 0,8 Volt DC

Thermische

K

O

Beveiliging tegen overbelasting: ja

Beveiliging tegen te hoge DC ingangsspanning: ja

Beveiliging tegen kortsluiting AC uitgang: ja

Beveiliging tegen verkeerde polariteit accu:

Zekering:

Afmeting (∅ x h):

G

e

165 x 90 x 70 mm

W

i

C

h

t

Bedieningsinstructies:

1.

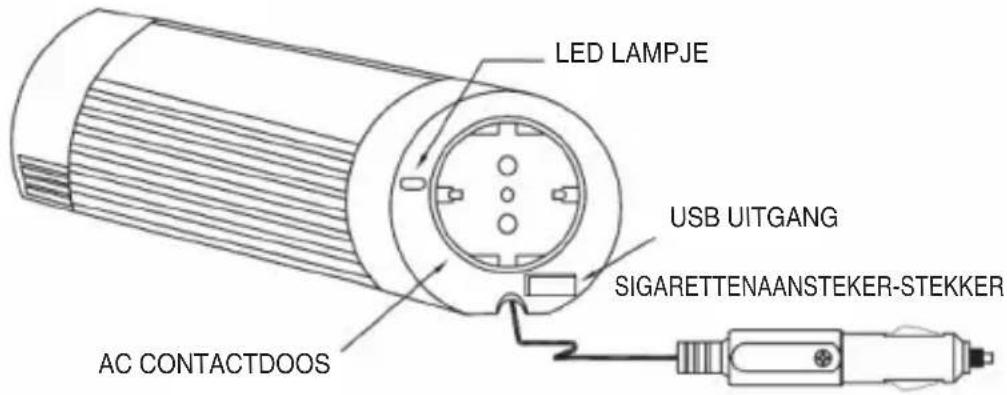

LED LAMPJE USB UITGANG SIGARETTENAANSTEKER-STEKKER AC CONTACTDOOS

2.

Wanneer u het apparaat gedurende een langere tijd gebruikt, raden wij u aan om de motor van de auto te laten lopen, dit om te voorkomen dat de accu volledig leeg raakt. Wanneer het "accu laag alarm" afgaat, start dan de motor van uw voertuig om de inverter en de daarop aangesloten apparaten te kunnen blijven gebruiken.

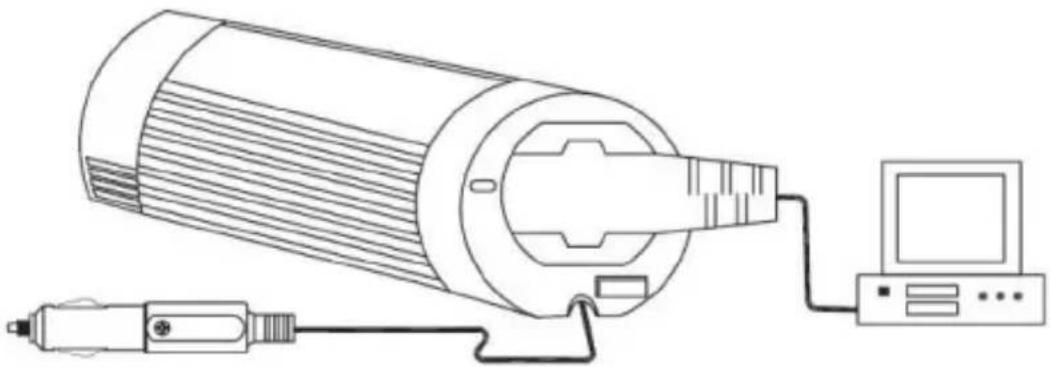

Zorg ervoor dat het maximum afgenomen vermogen van de aangesloten apparatuur niet hoger is dan het uitgangsvermogen van deze inverter (150 Watt continu).

1.

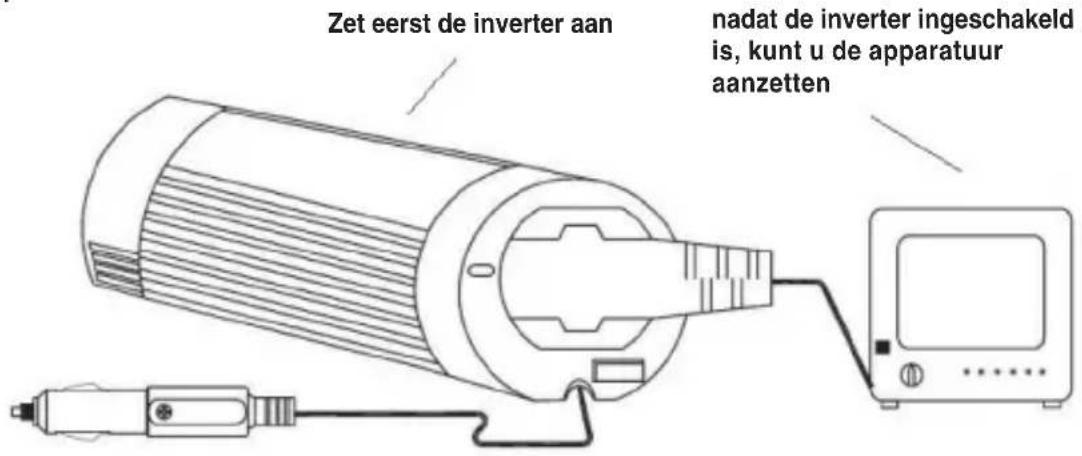

Zet eerst de inverter aan nadat de inverter ingeschakeld is, kunt u de apparatuur aanzetten

Let erop dat u altijd eerst de inverter inschakelt, voordat u de aangesloten apparatuur aanzet.

1.

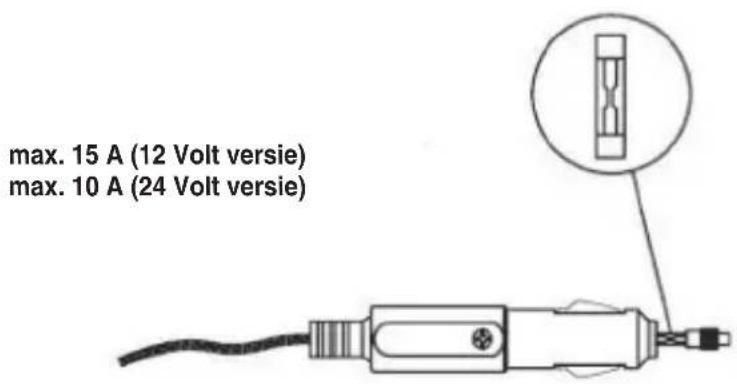

max. 15 A (12 Volt versie) max. 10 A (24 Volt versie)

Als de inverter niet werkt en het power-lampje niet brandt, maar de inverter ingeschakeld is, controleer dan de zekering van de sigarettenaansteker-stekker. Als de zekering defect is, vervang deze dan door een soortgelijke zekering.

5.

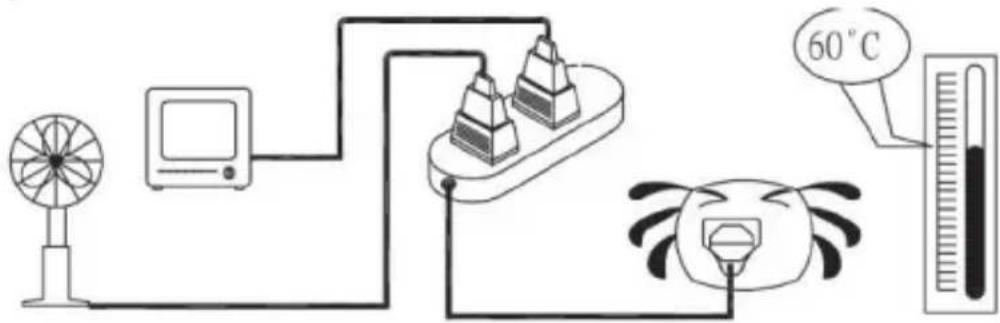

Wanneer het totaal afgenomen vermogen van de aangesloten apparatuur het maximale uitgangsvermogen van de inverter overschrijdt of wanneer de ir gedurende langere tijd gebruikt wordt en de temperatuur de 60°C bereikt, dan zal het beveiligingscircuit de inverter uitschakelen.

6.

LED lampje:

• Normale situatie: LED brandt groen
• Overbelasting / te hoge temperatuur: LED brandt rood en knippert

7.

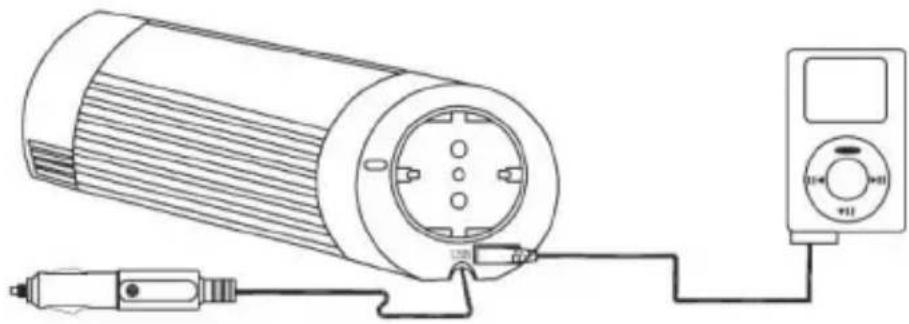

Door de ingebouwde USB aansluiting is deze inverter nog veelzijdiger: u kunt uw USB-apparaten van spanning voorzien en opladen!

Het oplossen van problemen

Als de inverter niet naar behoren werkt, kan dat verschillende oorzaken hebben:

1) Slecht contact

- Reinig de contacten grondig

2) De inverter krijgt geen spanning

- Controleer de betreffende zekering in de auto, vervang de eventueel defe zekering

- Controleer de kabelverbindingen

3) Zekering doorgeslagen

- De zekering bevindt zich in de DC (sigarettenaansteker) stekker. Vervang zekering met een soortgelijke zekering van dezelfde sterkte.

4) AC uitgangsspanning is uitgeschakeld, veroorzaakt door overbelasting

- Zorg ervoor dat het permanent afgenomen vermogen van de aangeslo apparatuur niet hoger is dan 150 watt

5) AC uitgangsspanning is uitgeschakeld, veroorzaakt door oververhitting

- Wanneer gedurende langere tijd de inverter zwaar belast wordt, zal de inverter de uitgangsspanning uitschakelen om eventuele schade veroorzaakt door een te hoge temperatuur te voorkomen. Als dit gebeurt, handel dan als volgt:

(A) Schakel de inverter uit d.m.v. de schakelaar

(B) Verminder de belasting van de inverter, d.w.z. koppel één of meerdere op de inverter aangesloten apparaten los of wacht tot de inverter afgekoeld is.

6) Accu laag uitschakelen

- Laad uw accu op, hierna kunt u de inverter weer gebruiken.

Let op!

Gebruik de inverter op een plaats die:

1. goed geventileerd is
2. niet blootgesteld is aan direct zonlicht of een warmtebron
3. buiten het bereik van kinderen is
4. vrij van water, vocht, olie of vet is
5. vrij van brandbare en ontvlambare stoffen is

CONFORMITEITVERKLARING

Wij,

Nedis BV

De Tweeling 28

5215 MC 's-Hertogenbosch

Nederland

Tel.: [phone]

E-mail: [e-mail]

Verklaren onder onze verantwoordelijkheid dat het product;

Merknaam: HQ

Omschrijving: 150 watt DC naar AC gemodifi ceerde sinusgolf inverter met USB uitgang

in conformiteit met de volgende normen is;

e-markering (72/245/CEE, 2006/28/CE): e13*72/245*2006/28*3948*00

EMC (89/336/EEC):

EN 61000-6-3:2001 / EN 61000-6-1:2001

Volgens deze richtlijn is het toegestaan om dit product te gebruiken in alle landen van de Europese Unie & alle EFTA landen.

Nedis BV is niet verantwoordelijk voor het gebruik van dit product buiten de EU en in andere landen dan de EFTA landen.

's-Hertogenbosch, 17-08-2007

Mevr. J. Gilad

Directeur inkoop

Veiligheidsvoorzorgsmaatregelen:

Wanneer service of reparatie noodzakelijk is, mag dit product UITSLUITEND door een geautoriseerde technicus geopend worden; dit om de kans op het krijgen van een elektrische schok te voorkomen. Als er een probleem optreedt, koppel

het product dan los van het lichtnet en van andere apparatuur.

Onderhoud:

Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie.

Algemeen:

Wijziging van ontwerp en specifi caties zonder voorafgaande mededeling onder voorbehoud.

Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

Let op:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten niet met het gewone huisafval verwijderd mogen worden. Voor dit soort producten zijn er speciale inzamelingspunten.
