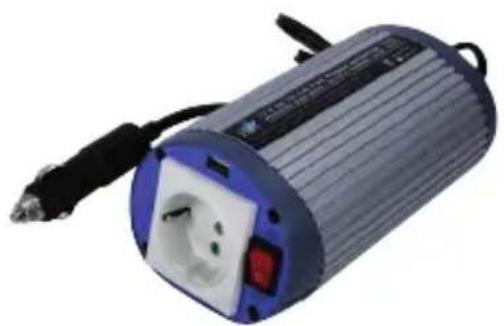

MANUALE UTENTE INV150WU24 HQ

Funzionamento di computer portatili, radio, piccole TV, videoregistratori, lettori DVD, lampade, fax, ecc.

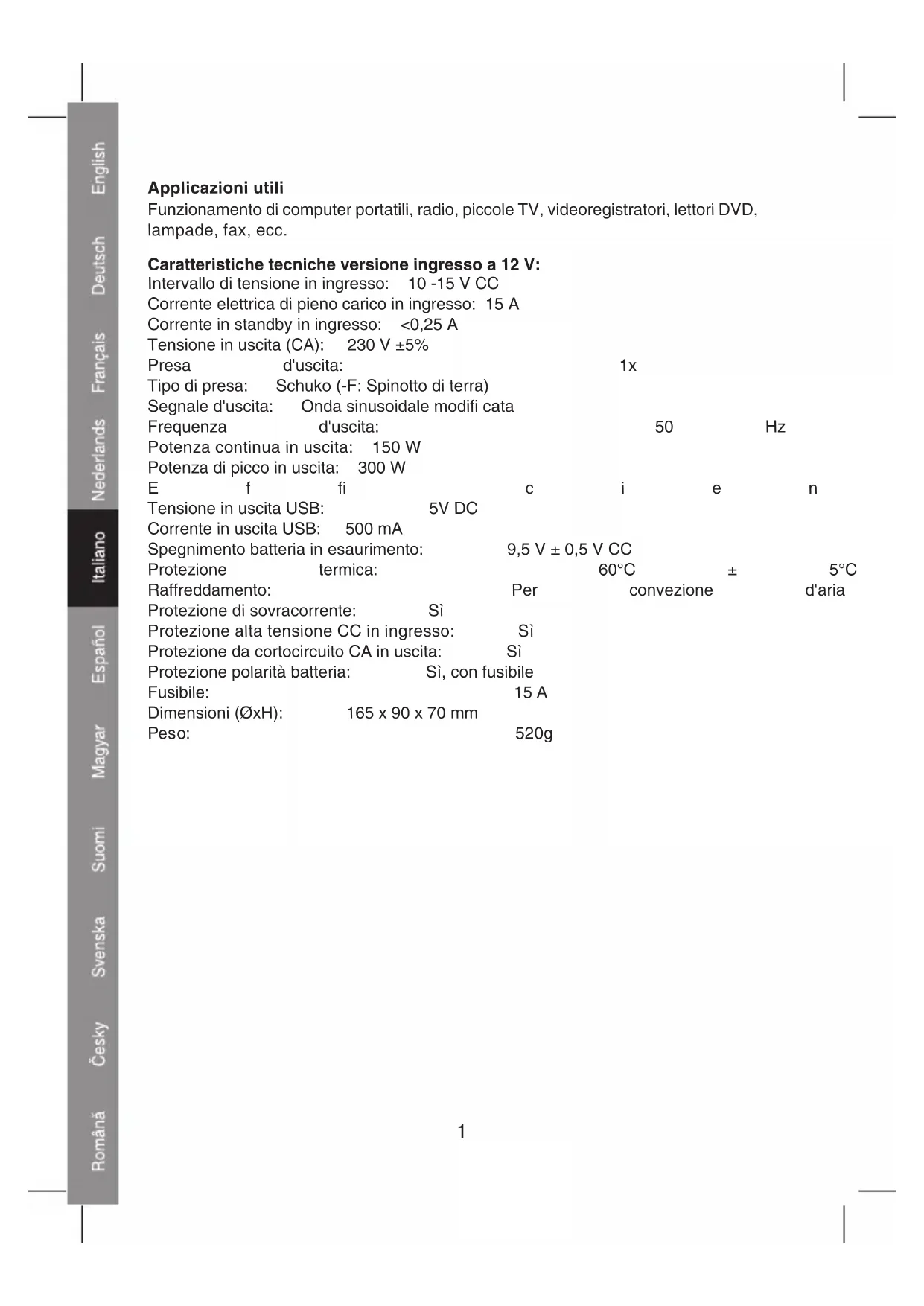

Caratteristiche tecniche versione ingresso a 12 V:

Intervallo di tensione in ingresso: 10 -15 V CC

Corrente elettrica di pieno carico in ingresso: 15 A

Corrente in standby in ingresso: <0,25 A

Tensione in uscita (CA): 230 V ±5%

Presa d'uscita: 1x

Tipo di presa: Schuko (-F: Spinotto di terra)

Segnale d'uscita: Onda sinusoidale modifi cata

Frequenza d'uscita: 50 Hz

Potenza continua in uscita: 150 W

Potenza di picco in uscita: 300 W

E f fi c i e n

Tensione in uscita USB: 5V DC

Corrente in uscita USB: 500 mA

Spegnimento batteria in esaurimento: 9,5 V ± 0,5 V CC

Protezione termica: 60°C ± 5°C

Raffreddamento: Per convezione d'aria

Protezione di sovracorrente: Sì

Protezione alta tensione CC in ingresso: Sì

Protezione da cortocircuito CA in uscita: Sì

Protezione polarità batteria: Sì, con fusibile

Fusibile: 15 A

Dimensioni (∅xH): 165 x 90 x 70 mm

Peso: 520g

Caratteristiche tecniche versione ingresso a 24 V:

Intervallo di tensione in ingresso: 20-30 V CC

Corrente elettrica di pieno carico in ingresso: 10A

Corrente in standby in ingresso: <0,2 A

Tensione in uscita (CA): 230 V ±5%

Presa d'uscita: 1x

Tipo di presa: Schuko (-F: Spinotto di terra)

Segnale d'uscita: Onda sinusoidale pura

Frequenza d'uscita: 50 Hz

Potenza continua in uscita: 150 W

Potenza di picco in uscita: 300 W

E f fi c i e

Tensione in uscita USB: 5 V DC

Corrente in uscita USB: 500 mA

Spegnimento batteria in esaurimento: 19,5 V ± 0,8 V CC

Protezione termica: 60°C ±

Raffreddamento: Per convezione

Protezione di sovracorrente: Sì

Protezione alta tensione CC in ingresso: Sì

Protezione da cortocircuito CA in uscita: Sì

Protezione polarità batteria: Sì, con fusibile

F u s i b i l

Dimensioni (ØxH): 165 x 90 x 70 mm

Peso: 520g

Istruzioni operative:

1.

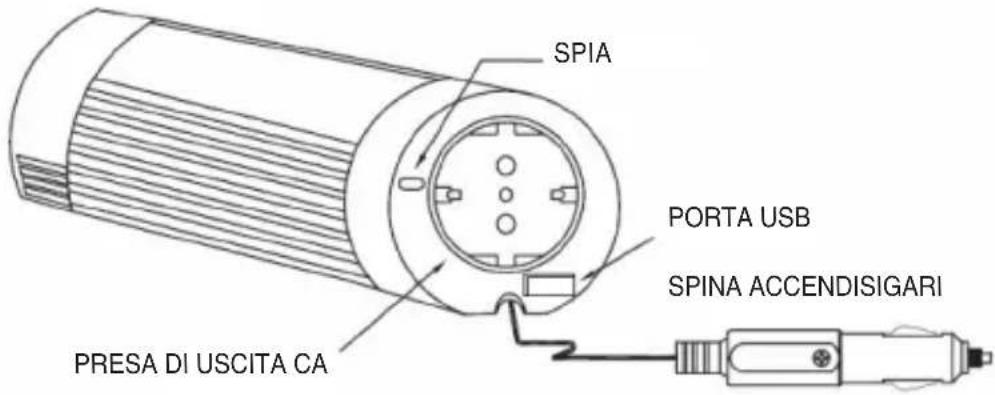

SPIA PORTA USB SPINA ACCENDISIGARI PRESA DI USCITA CA

2.

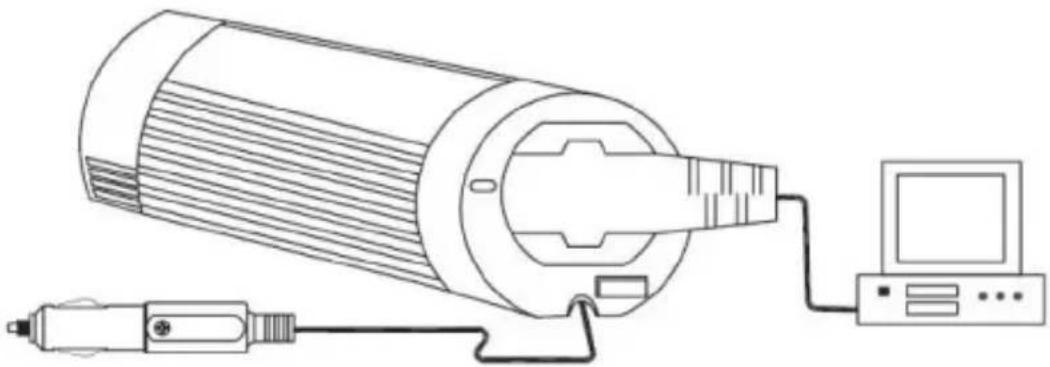

Se si usa per periodi particolarmente lunghi, si consiglia di tenere in moto il motore dell'auto, per evitare l'esaurimento della batteria. Quando scatta l'allarme per batteria in esaurimento, avviare il motore dell'auto per continuare ad usare l'inverter e gli apparecchi connessi.

Verifi care che la richiesta massima di alimentazione delle apparecchiature collegate non superi la potenza in uscita di questo inverter (150 W continuamente).

1.

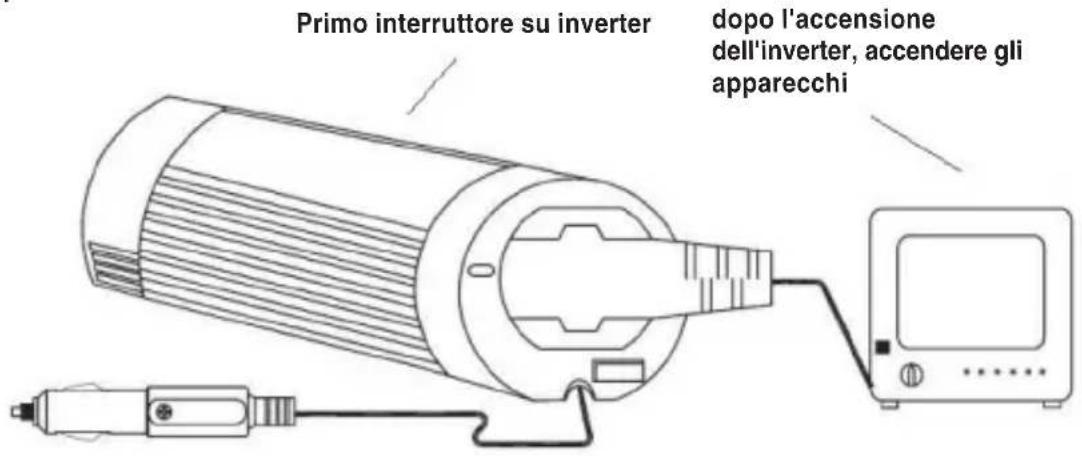

Primo interruttore su inverter dopo l'accensione dell'inverter, accendere gli apparecchi

Inserire sempre innanzitutto l'alimentazione dell'inverter, prima di quella dell'apparecchiatura collegata.

1.

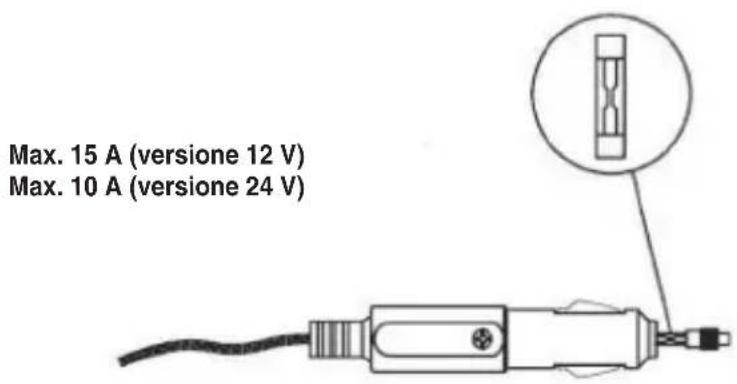

Max. 15 A (versione 12 V) Max. 10 A (versione 24 V)

Se l'inverter e la spia dell'alimentazione non funzionano mentre l'alimentazione è inserita, controllare il fusibile nella spina accendisigari. Se il fusibile risulta bruciato, sostituirlo con uno uguale.

5.

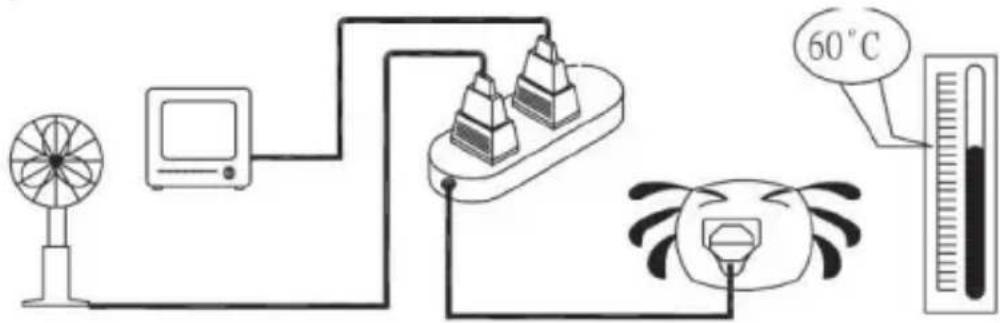

Quando la somma di watt degli apparecchi collegati supera la capacità in uscit dell'inverter o quando l'inverter funziona a lungo e la temperatura raggiunge 60°C, l'inverter sarà spento dal circuito di protezione.

6.

Spia LED.

- Con l'uso normale: Il LED è verde

- Sovraccarico / Surriscaldamento: II LED è rosso e lampeggia

7.

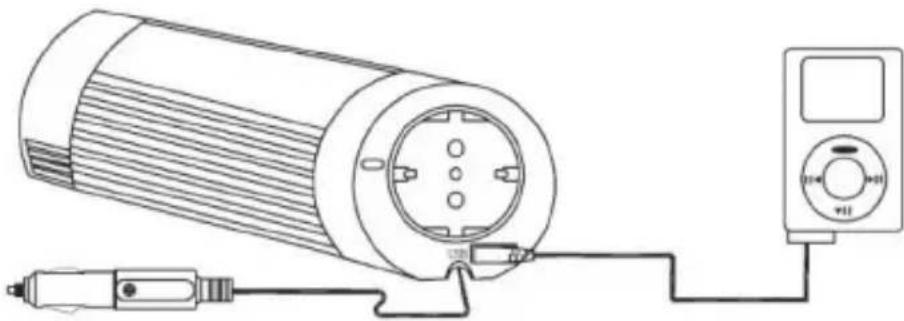

La porta USB incorporata rende questo inverter estremamente versatile, consentendo di caricare e alimentare i dispositivi USB!

Risoluzione dei problemi

Se l'inverter non funziona correttamente, le cause possono essere molteplici:

1) Contatti insuffi cienti

- Pulire accuratamente le parti a contatto

2) L'inverter non riceve l'alimentazione

- Controllare il fusibile dell'auto, sostituire il fusibile danneggiato

- Controllare il collegamento dei fi li

3) Il fusibile è bruciato

- Il fusibile si trova nella spina CC (accendisigari). Sostituire il fusibile con uno uguale di valore equivalente

4) Arresto uscita CA determinato da sovraccarico

• Controllare che il carico continuo degli apparecchi connessi non superi i 150 watt

5) Arresto uscita CA determinato da surriscaldamento

- Nel caso di carichi pesanti per periodi prolungati, l'inverter interromperà l'uscita per prevenire danni da surriscaldamento. In questo caso, procedere come segue:

(A) Disattivare l'interruttore dell'alimentazione dell'inverter

(B) Ridurre il carico della macchina, ovvero scollegare qualcuno de apparecchi o attendere il raffreddamento dell'inverter.

(C) Attivare l'interruttore dell'alimentazione dell'inverter.

6) Spegnimento batteria in esaurimento

- Ricaricare la batteria e riprendere il funzionamento.

Attenzione!

Posizionare sempre l'inverter in un ambiente con le seguenti caratteristiche:

1. Ben aerato

2. Non esposto a luce solare diretta o fonte di calore

3. Fuori dalla portata dei bambini

4. Lontano da acqua, umidità, olio o grasso

5. Lontano da qualsiasi sostanza infi ammabile

DICHIARAZIONE DI CONFORMITÀ

Questa società,

Nedis B.V.

De Tweeling 28

dichiara sotto la propria responsabilità che il prodotto

Nome marchio: HQ

Modello: HQ-INV150WU-12, HQ-INV150WU-24

Descrizione: Invertitore onda sinusoidale modifi cato da 150 W CC A CA con porta USB

è conforme ai seguenti standard;

Marchio elettronico (72/245/CEE, 2006/28/CE): e13*72/245*2006/28*3948*00

EMC (89/336/EEC):

EN 61000-6-3:2001 / EN 61000-6-1:2001

In base a tali normative l'uso di questo prodotto è consentito in tutti i paesi dell'Unione europea e dell'EFTA.

Nedis BV non si assume responsabilità per l'uso di questo prodotto al di fuori dei paesi dell'Unione Europea e dell'EFTA.

's-Hertogenbosch, 17-08-2007

Sig.ra J. Gilad

Direttore agli acquisti

Precauzioni di sicurezza:

ATTENZIONE RISCHIO DI SCOSSE ELETTRICHE NON APRIRE

Per ridurre il rischio di scosse elettriche, questo prodotto deve essere aperto ESCLUSIVAMENT tecnico specializzato, se occorre assistenza. Se si dovessero verifi care dei problemi, scollegare il prodotto

dall'alimentazione di rete e da ogni altra apparecchiatura.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifi che del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifi ca senza necessità di preavviso.

Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono in questo documento riconosciuti come tali.

Attenzione:

Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici usati non devono essere gettati insieme ai rifi uti domestici. Per questi prodotti esiste un sistema di raccolta differenziata.
