BRUKSANVISNING INV150WU24 HQ

För portföljdatorer, radioapparater, små TV-apparater, DVD-spelare, lampor, faxar etc.

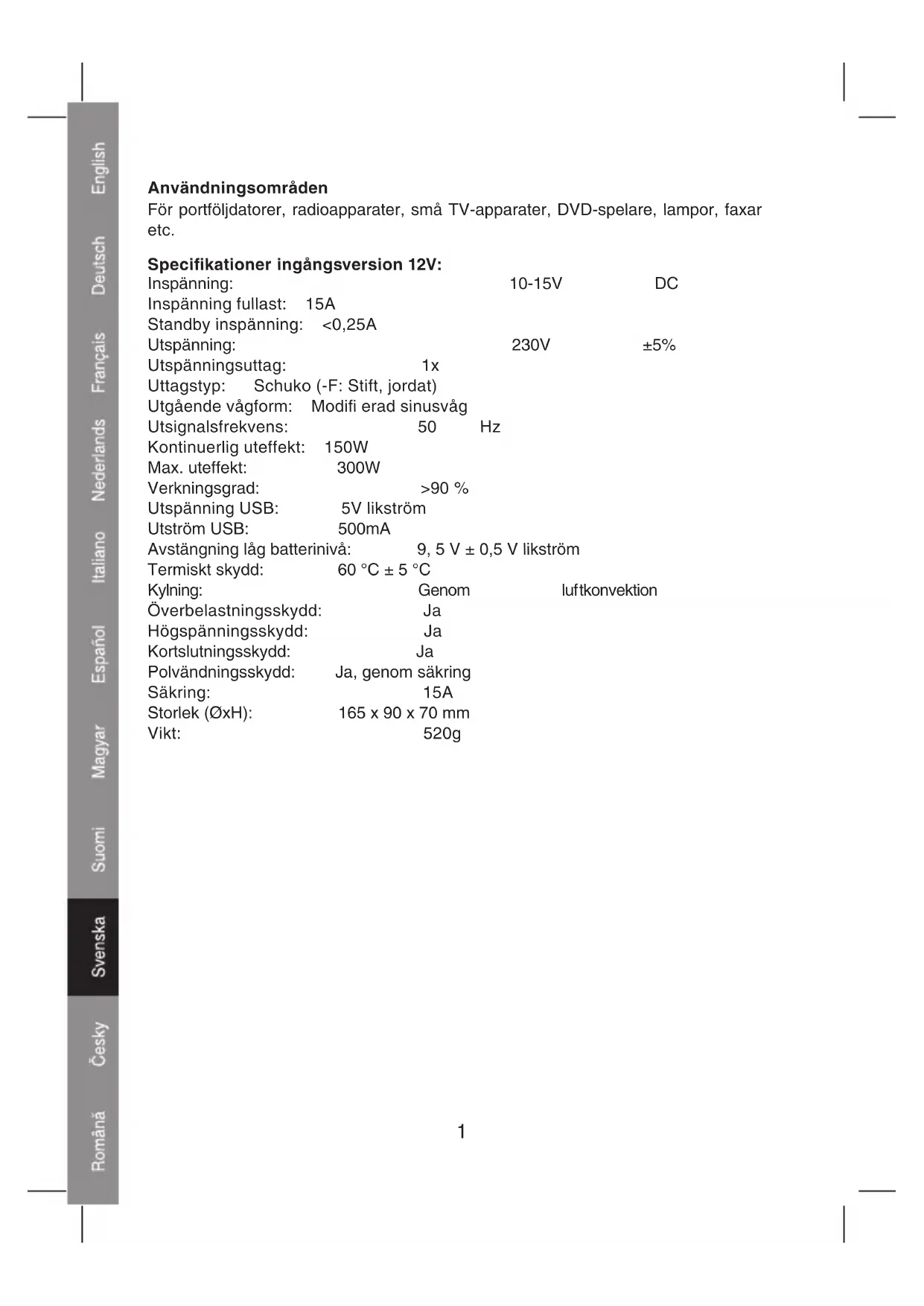

Specifikationer ingångsversion 12V:

Inspänning:		10-15V	DC
Inspänning fullast:	15A
Standby inspänning:	<0,25A
Utspänning:		230V	± 5%
Utspänningsuttag:		1x
Uttagstyp:	Schuko (-F: Stift, jordat)
Utgående vågform:	Modifi erad sinusvåg
Utsignalsfrekvens:		50 Hz
Kontinuerlig uteffekt:	150W
Max. uteffekt:		300W
Verkningsgrad:		>90 %
Utspänning USB:		5V likström
Utström USB:		500mA
Avstängning låg batterinivå:		9, 5 V ± 0,5 V likström
Termiskt skydd:		60 °C ± 5 °C
Kylning:		Genom	luftkonvektion
Överbelastningsskydd:		Ja
Högspänningsskydd:		Ja
Kortslutningsskydd:		Ja
Polvändningsskydd:		Ja, genom säkring
Säkring:		15A
Storlek (∅xH):		165 x 90 x 70 mm
Vikt:		520g

Specifikationer ingångsversion 24V:

Inspänning: 20-30V

Inspänning fullast: 10A

Standby inspänning: <0,2A

Utspänning: 230V ±5%

Utspänningsuttag: 1x

Verkningsgrad: >90 %

Utspänning USB: 5V likström

Utström USB: 500mA

Avstängning låg batterinivå: 19,5 V ± 0,8 V likström

Termiskt skydd: 60 ^ ± 5 ^

Kylning: Genom luftkonvektion

Överbelastningsskydd: Ja

Högspänningsskydd: Ja

Kortslutningsskydd: Ja

Polvändningsskydd: Ja, genom säkring

Säkring: 10A

Storlek (∅xH): 165 x 90 x 70 mm

Vikt: 520g

Användarinstruktioner:

1.

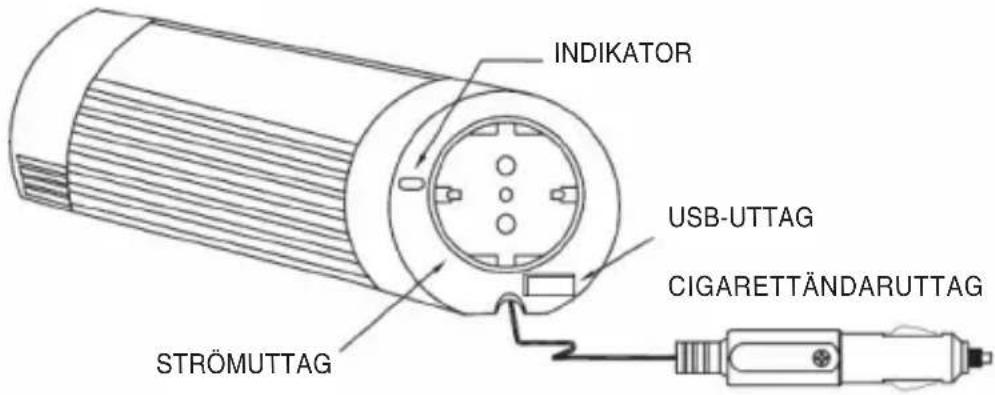

INDIKATOR USB-UTTAG CIGARETTÄNDARUTTAG STRÖMUTTAG

2.

Vid en längre tids användning kan det vara bra att låta bilmotorn vara igång, på så sätt laddas inte batteriet ur helt. Om larmet som varnar för låg batterinivå sätter igång kan du starta bilmotorn och fortsätta använda omformaren och de anslutna apparaterna.

Kontrollera att det maximala energibehovet för de anslutna apparaterna inte överskrider omvandlarens uteffekt (150W kontinuerligt).

1.

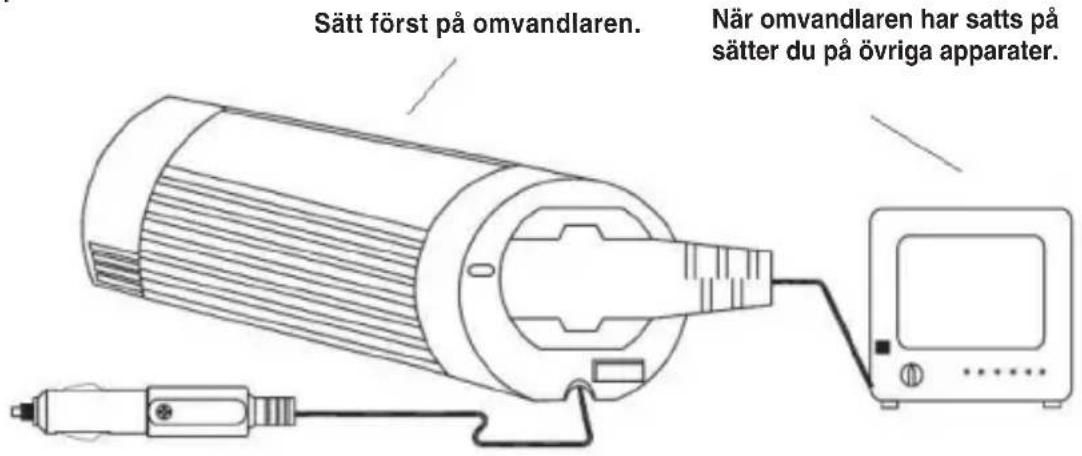

Sätt först på omvandlaren. När omvandlaren har satts på sätter du på övriga apparater.

Det är viktigt att du alltid sätter på strömmen på omformaren innan du sätter på strömmen på den anslutna utrustningen.

1.

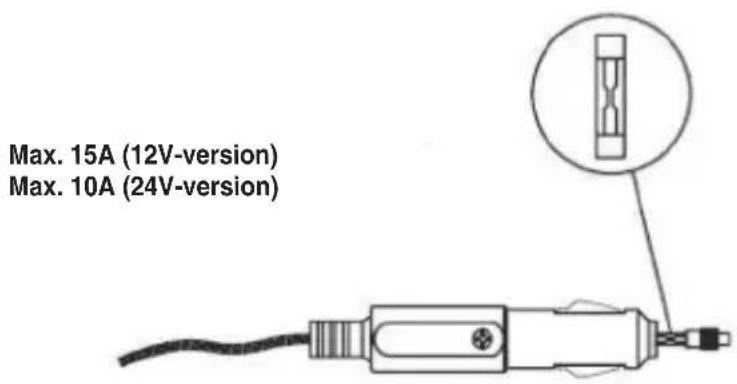

Max. 15A (12V-version) Max. 10A (24V-version)

Om omformaren och strömindikatorn inte fungerar trots att strömmen är på bör du först kontrollera säkringen i cigarettuttaget. Om säkringen är trasig byter du ut den mot en likadan eller likvärdig säkring.

5.

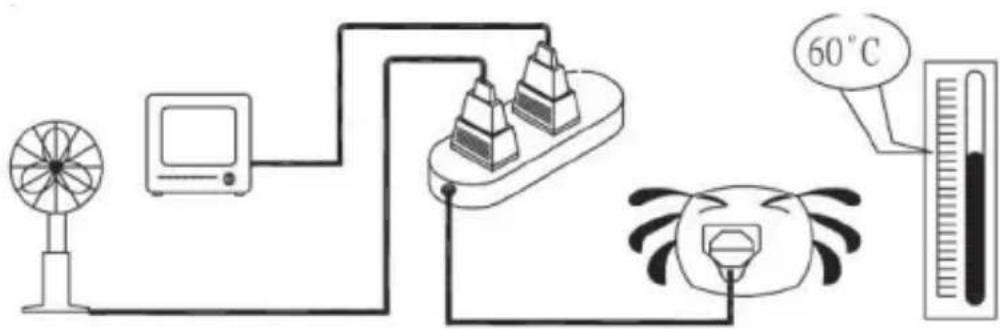

Om det totala wattantalet för de anslutna apparaterna överskider omformarens kapacitet, eller om omformaren används under en längre tid och temperaturen när 60 °C kommer omformarens skyddskrets att minska växelströmmen.

6.

Lysdiod

• Vid normal användning: Lysdioden lyser grönt
- Överbelastning/övertemperatur: Lysdioden lyser rött och blinkar

7.

Inbyggt USB-uttag gör omformaren extra mångsidig, den kan även ladda USB-enheter!

Felsökning

Om omformaren inte fungerar som den ska kan det bero på något av följande:

1) Dålig kontakt

• Rengör kontaktdelarna ordentligt

2) Omformaren är strömlös

- Kontrollera bilens säkring och byt ut den om det behövs

- Kontrollera ledningsanslutningarna

3) Säkringen har gått

- Säkringen sitter i cigarettuttaget. Byt ut säkringen mot en likadan eller mot en likvärdig.

4) Växelströmmen stängs av beroende på överbelastning

- Kontrollera att den kontinuerliga belastningen hos de anslutna apparaterna inte överskrider 150 Watt

5) Växelströmmen stängs av beroende på överhettning

- Vid höga belastningar under långa tidsperioder kommer omformaren att stänga av strömmen för att förhindra skador som kan uppstå genom överhettning. Om detta inträffar följer du anvisningarna nedan:

(A) Stäng av strömmen till omformaren.

(B) Minska apparatens belastning, dvs stäng av några av de anslutna apparaterna eller vänta tills omformaren har kylts ner.

(C) Sätt på strömmen till omformaren.

6) Avstängning låg batterinivå:

- Ladda batteriet och fortsätt att använda omformaren.

Varning!

Placera alltid omformaren i en miljö som är:

1. Välventilerad

2. Inte utsatt för direkt solljus eller nära någon värmekälla

3. Utom räckhåll för barn

4. Inte nära vatten, fukt, olja eller fett

5. Inte nära några brännbara ämnen

ÖVERENSSTÄMMELSEFÖRKLARING

Vi,

Nedis B.V.

De Tweeling 28

Deklarerar under vårt ansvar att produkten,

Varumärkesnamn: HQ

Modell: HQ-INV150WU-12, HQ-INV150WU-24

Beskrivning: 150 WATT SINUSOMVANDLARE MED USB-UTTAG

överensstämmer med följande standarder:

e-märkning (72/245/CEE, 2006/28/CE): e13*72/245*2006/28*3948*00

EMC (89/336/EEC):

EN 61000-6-3:2001 / EN 61000-6-1:2001

Enligt dessa regler är det tillåtet att använda denna produkt i

Nedis BV ansvarar inte för användning av denna produkt utanför länder som är medlemmar i

Europeiska gemenskapen & EFTA.

's-Hertogenbosch, 17-08-2007

Mrs. J. Gilad

Purchase Director

För att minska risken för elstötar får denna produkt endast öppnas av behörig tekniker när sevice behövs. Koppla bort produkten från nätuttaget och från annan utrustning om problem uppstår.

Underhåll:

Rengör endast med torr trasa. Använd inga rengöringsmedel eller frätande medel.

Garanti:

Ingen garanti gäller vid några ändringar eller modifi eringar av produkten eller för skador som har uppstått på grund av felaktig användning av denna produkt.

Allmänt:

Utseende och specifi kationer kan komma att ändras utan föregående meddelande.

Alla logotyper och produktnamn är varumärken eller registrerade varumärken som tillhör sina ägare och är härmed erkända som sådana.

Obs!

Produkten är märkt med denna symbol. Det innebär att använda elektriska eller elektroniska produkter inte får slängas bland vanliga hushållssopor. Det fi nns särskilda återvinningssystem för dessa produkter.
