MANUAL DE UTILIZARE INV150WU24 HQ

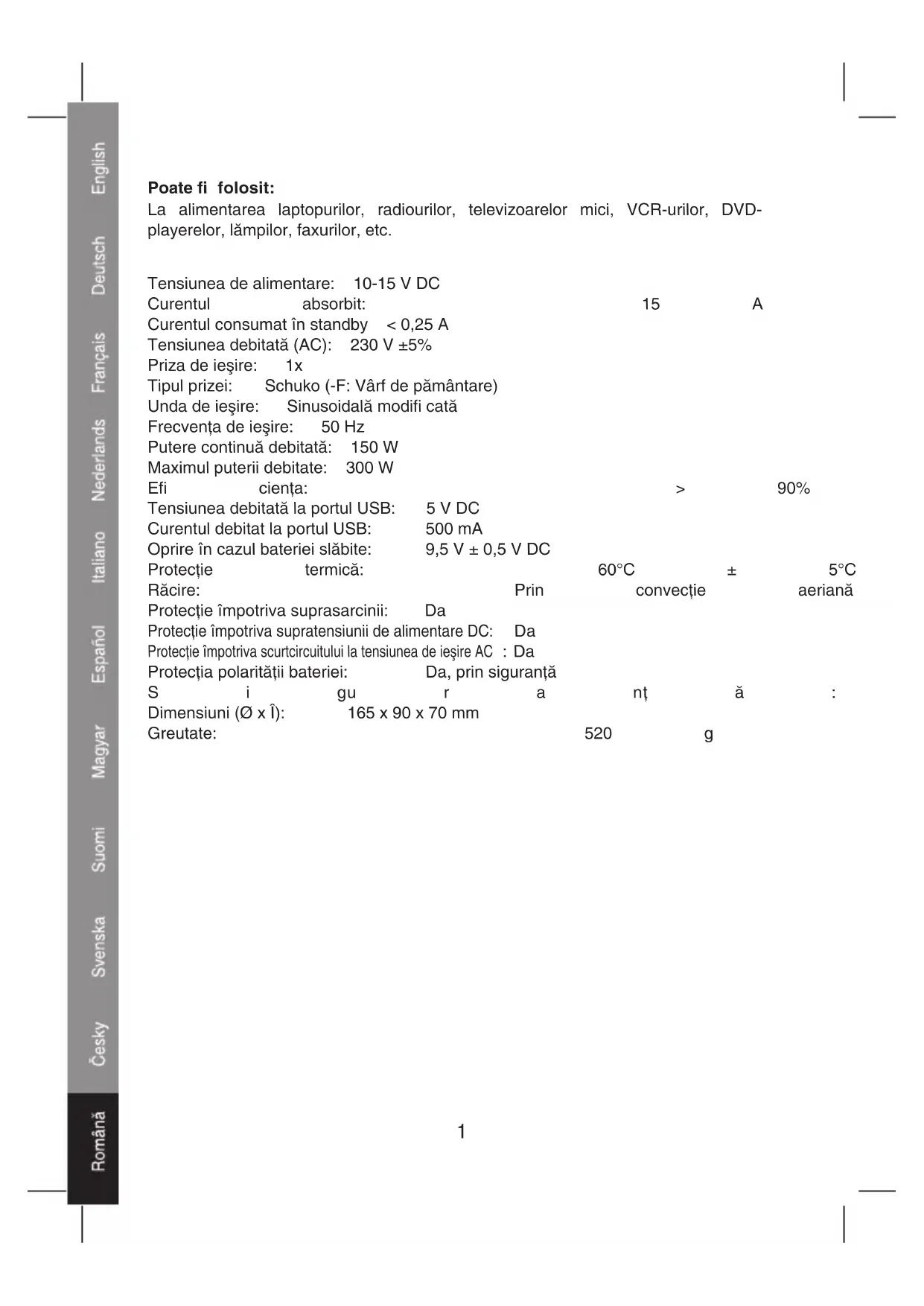

La alimentarea laptopurilor, radiourilor, televizoarelor mici, VCR-urilor, DVD-playerelor, lămpilor, faxurilor, etc.

Tensiunea de alimentare: 10-15 V DC

Curentul absorbit: 15 A

Curentul consumat în standby < 0,25 A

Tensiunea debitată (AC): 230 V ±5%

Priza de ieşire: 1x

Tipul prizei: Schuko (-F: Vârf de pământare)

Unda de ieşire: Sinusoidală modifi cată

Frecventa de ieşire: 50 Hz

Putere continuă debitată: 150 W

Maximul puterii debitate: 300 W

Efi cienta: > 90%

Tensiunea debitată la portul USB: 5 V DC

Curentul debitat la portul USB: 500 mA

Oprise în cazul bateriei slăbite: 9,5 V ± 0,5 V DC

Răcire: Prin convectie aeriană

Protectie împotriva suprasarcinii: Da

Protectie împotriva supratensiunii de alimentare DC: Da

Protectie impotriva scurtcircuitului la tensiunea de ieşire AC : Da

Protectția polarității bateriei: Da, prin siguranță

S i gu r a nț ă :

Dimensiuni (∅ x Î): 165 x 90 x 70 mm

Greutate: 520 g

Specifi catii tehnice la versiunea alimentată cu 24 V DC

Tensiunea de alimentare: 20-30 V DC

Curentul absorbit la încărcare maximă: 10 A

Curentul consumat în standby < 0,2 A

Tensiunea debitată (AC): 230 V ±5%

Priza de ieşire: 1x

Tipul prizei: Schuko (-F: Vârf de pământare)

Unda de ieşire: Sinusoidală nemodifi cată

Frecventa de ieşire: 50 Hz

Putere continuă debitată: 150 W

Maximul puterii debitate: 300 W

Efi cienta: >

Tensiunea debitată la portul USB: 5 V DC

Curentul debitat la portul USB: 500 mA

Oprise în cazul bateriei slăbite: 19,5 V ± 0,8 V DC

Protectie împotriva scurtcircuitului la tensiunea de ieşire AC: Da

Protectia polarității bateriei: Da, prin siguranță

Siguranță: 10 A

Dimensiuni (∅ x Î): 165 x 90 x 70 mm

Greutate: 520 g

Instrucțiuni de utilizare:

1.

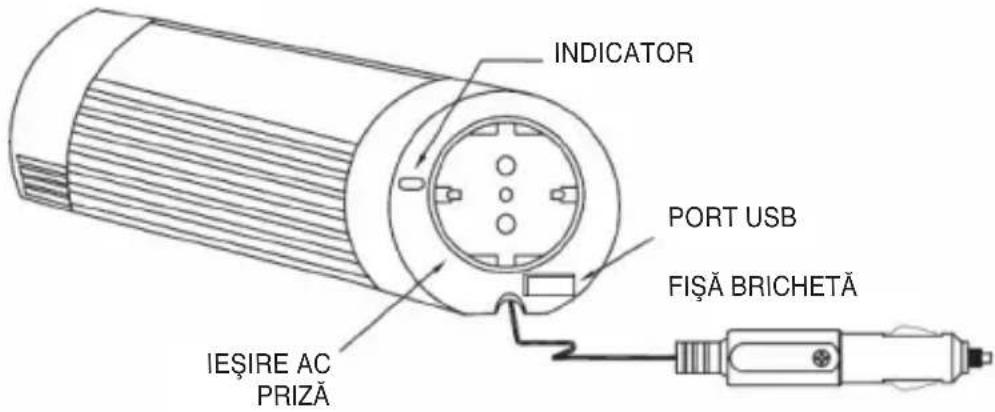

INDICATOR PORT USB FIŞÂ BRICHETÃ IEŞIRE AC PRIZÃ

2.

În cazul utilizării îndelungate este bine ca motorul autovehiculului să rămână în funcțiune, pentru a evita descărcarea completă a bateriei. Dacă indicatorul de avertizare a bateriei slăbite se activează, porniți motorul autovehiculului pentru a continua utilizarea inversorului și al aparatelor conectate.

A sigurați-vă că puterea maximă necesară funcț nu depășește puterea debitată de acest inversor (150 W în cazul funcționării neîntrerupte).

3.

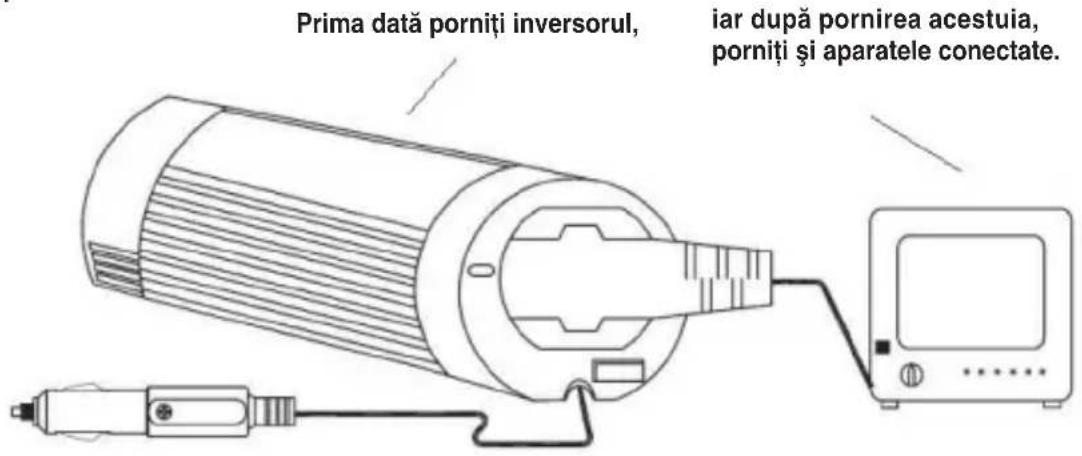

Prima data porniti inversorul, iar după pornirea acestuia, porniti și aparatele conectate.

Înainte de a porni alimentarea electrică a echipamentelor conectate, prima dată porniți alimentarea electrică a inversorului.

4.

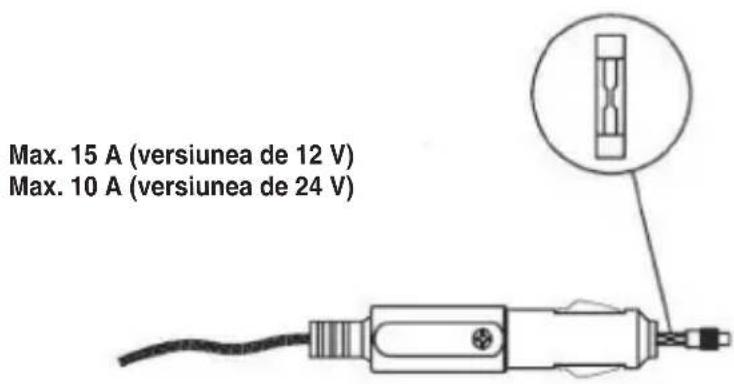

Max. 15 A (versiunea de 12 V) Max. 10 A (versiunea de 24 V)

Dacă există alimentare electrică, dar inversorul și indicatorul alimentării electrice nu funcționează, verifi cați siguranța din fi șa brichetei. Dacă siguranța este arsă, înlocuiti-o cu o siguranță identică.

5.

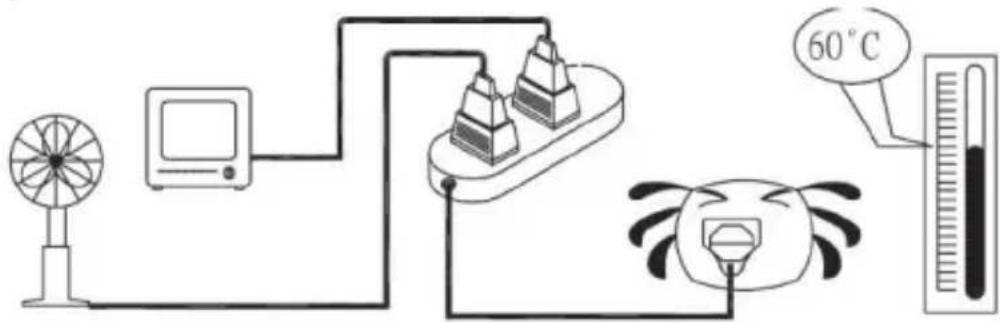

Dacă puterea totală a aparatelor conectate depășește puterea maximă debitată de inversor sau dacă inversorul a funcționat o durată mare de timp și a ajuns la temperatura de 60°C, inversorul va fi oprit de către circuitul de protecție.

6.

Indicator cu LED:

• În cazul utilizării normale: LED-ul este verde
• Suprasarcină/supraîncălzire: LED-ul este roşu și pâlpâie

7.

Datorită portului USB acest inversor este extrem de versa încărcarea și alimentarea electrică a aparatelor cu port USB.

Remedierea problemelor

Dacă funcționarea inversorului este necorespunzătoare, acesta se poate datora mai multor cauze:

1) Contact slab

- Curățați bine părțile afl ate în contact

2) Inversorul nu este alimentat

- Verifi cati siguranța autovehiculului și înlocuiti siguranța arsă

- Verifi cati conectarea fi relor

3) Siguranța este arsă

- Siguranța se găsește în fi șa DC (brichetă). Înlocuiți siguranța cu o siguranță de valoare echivalentă

4) Curentul AC debitat s-a întrerupt din cauza suprasarcinii

• Asigurați-vă puterea consumată de aparatele conectate nu depășește 150 W

5) Curentul AC debitat s-a întrerupt din cauza suprasarcinii

- În cazul sarcinii mari care durează o perioadă lungă de timp, inversorul se va opri pentru a evita defectarea lui din cauza căldurii excesive. În acest caz, procedați ca mai jos:

(A) Opriți butonul de alimentare al inversorului.

(B) Scădeți sarcina aparatului prin deconectarea unor aparate sau așteptați răcirea inversorului.

(C) Porniți butonul de alimentare al inversorului.

6) Ocrire din cauza bateriei slăbite

- Reîncărcați bateria și continuați operațiunea.

Atentie!

La amplasarea inversorului trebuie să țineți cont de următoarele:

1. Locația trebuie să fi e bine ventilată
2. Nu trebuie expus razelor directe ale soarelui sau surselor de căldură
3. Copiii nu trebuie să ajungă la el
4. Trebuie ferit de apă, umezeală, ulei sau grăsime
5. Trebuie ferit de substanțele infl amabile

DECLARATIE DE CONFORMITATE

Noi,

Nedis B.V.

De Tweeling 28

Declarăm pe propria noastră răspundere că produsul:

Denumire produs: HQ

Model: HQ-INV150WU-12,

HQ-INV150WU-24

Descriere: Inversor DC în AC cu sinusoidală modifi că, 150 W, cu port USB

Este în conformitate cu următoarele standarde:

e-Mark (72/245/CEE, 2006/28/CE): e13*72/245*2006/28*3948*00

EMC (89/336/EEC):

EN 61000-6-3:2001 / EN 61000-6-1:2001

În conformitate cu această regulă, acest produs poate fi utilizat în toate țările Comunității Europene & EFTA. Nedis BV nu poate fi tras la răspundere pentru utilizarea acestui produs în afara țărilor Comunități Europene & EFTA.

's-Hertogenbosch, 17.08.2007.

J. Gilad

Director achiziții

Măsuri de siguranță:

Dacă apare necesitatea reparării produsului, acesta poate fi deschis DOAR de către un tehnician autorizat, pentru a reduce riscurile electrocutării. Dacă în timpul funcționării a apărut o p deconectați aparatul de la rețea și de la celelalte aparate.

Întreținere:

Curățarea trebuie făcută cu o cârpă uscată. Nu folosiți solventi sau agenți de curățare abrazivi.

Garantie:

Nu oferim nicio garanție și nu ne asumăm niciun fel de responsabilitate în cazul schi sau modifi cărilor aduse acestui produs sau în cazul deteriorării cauzate de utilizarea incorectă a produsului.

Generalități:

Designul și specifi catiile produsului pot fi modifi cate fără o notifi care prealabilă.

Toate siglele mărcilor și denumirile produselor sunt mărci comerciale sau mărci comerciale înregistrate ale proprietarilor de drept și prin prezenta sunt recunoscute ca atare.

Atentie:

Pe acest produs se afl à acest simbol. Acesta indică faptul că produsele electrice și electronice uzate nu trebuie aruncate în gunoiul menajer. Aceste produse au un sistem separat de colectare.
