HASZNÁLATI ÚTMUTATÓ INV150WU24 HQ

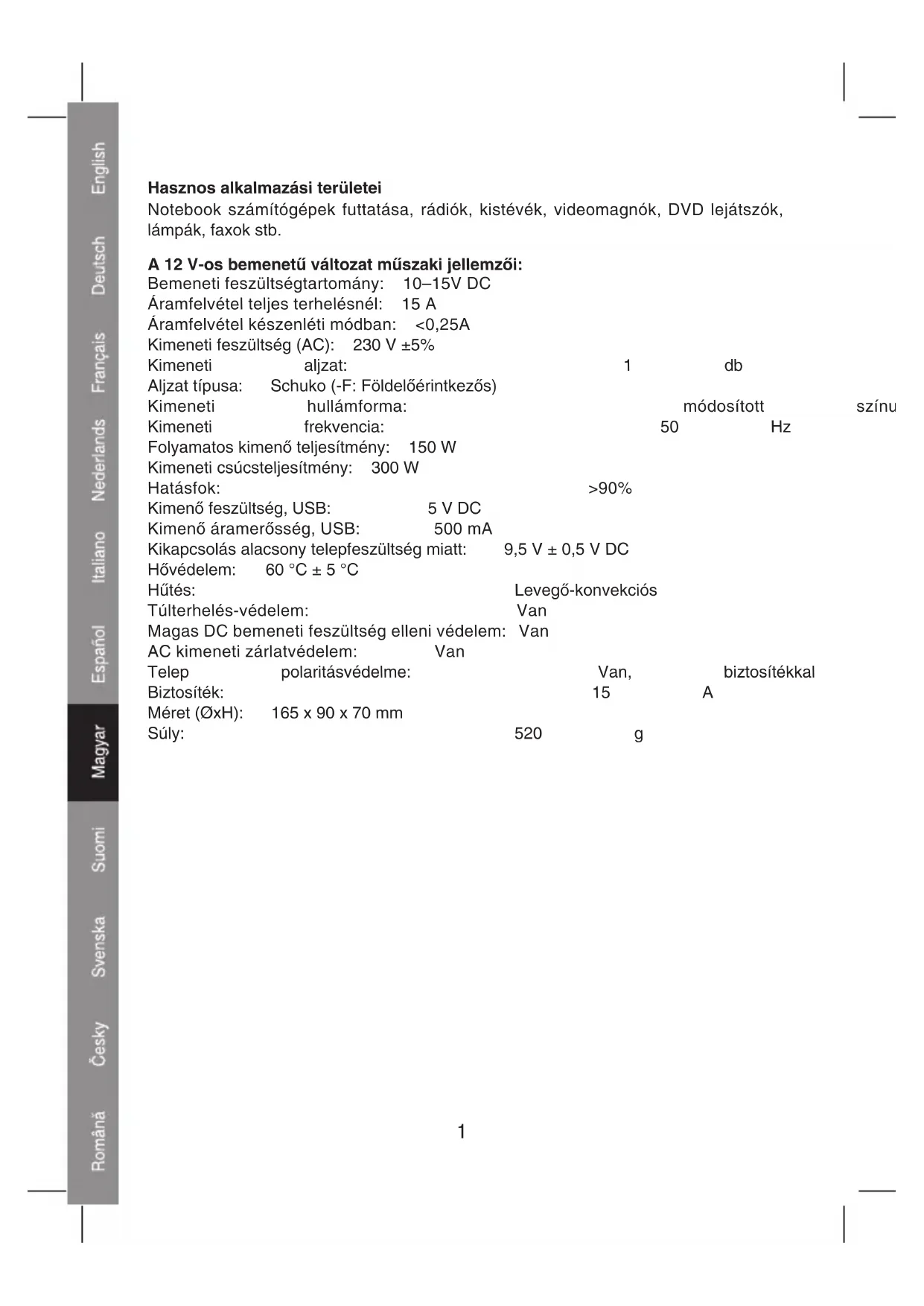

KIMENETTELHasznos alkalmazási területei Notebook számítógépek futtatása, rádiók, kistévék, videomagnók, DVD lejátszók, lámpák, faxok stb. A 12 V-os bemenetű változat műszaki jellemzői: Bemeneti feszültségtartomány: 10–15V DC Áramfelvétel teljes terhelésnél: 15 A Áramfelvétel készenléti módban: <0,25A Kimeneti feszültség (AC): 230 V ±5% Kimeneti aljzat: 1 db Aljzat típusa: Schuko (-F: Földelőérintkezős) Kimeneti hullámforma: módosított színuszhullám Kimeneti frekvencia: 50 Hz Folyamatos kimenő teljesítmény: 150 W Kimeneti csúcsteljesítmény: 300 W Hatásfok: >90% Kimenő feszültség, USB: 5 V DC Kimenő áramerősség, USB: 500 mA Kikapcsolás alacsony telepfeszültség miatt: 9,5 V ± 0,5 V DC Hővédelem: 60 °C ± 5 °C Hűtés: Levegő-konvekciós Túlterhelés-védelem: Van Magas DC bemeneti feszültség elleni védelem: Van AC kimeneti zárlatvédelem: Van Telep polaritásvédelme: Van, biztosítékkal Biztosíték: 15 A Méret (ØxH): 165 x 90 x 70 mm Súly: 520 g 1A 24 V-os bemenetű változat műszaki adatai Bemeneti feszültségtartomány: 20–30 V DC Áramfelvétel teljes terhelésnél: 10 A Áramfelvétel készenléti módban: <0,2 A Kimeneti feszültség (AC): 230 V ± 5% Kimeneti aljzat: 1 db Aljzat típusa: Schuko (-F: Földelőérintkezős) Kimeneti hullámforma: tiszta színuszhullám Kimeneti frekvencia: 50 Hz Folyamatos kimenő teljesítmény: 150 W Kimenő csúcsteljesítmény: 300 W Hatásfok: >90% Kimenő feszültség, USB: 5 V DC Kimenő áramerősség, USB: 500 mA Kikapcsolás alacsony telepfeszültség miatt: 19,5 V ± 0,8 V DC Hővédelem: 60 °C ± 5 °C Hűtés: Levegő-konvekciós Túlterhelés-védelem: Van Magas DC bemeneti feszültség elleni védelem: Van AC kimeneti zárlatvédelem: Van Telep polaritásvédelme: Van, biztosítékkal Biztosíték: 10 A Méret (ØxH): 165 x 90 x 70 mm Súly: 520 g 2Kezelési útmutató:

Hosszabb ideig tartó használat esetén ajánlatos a gépkocsi motorját járatni, hogy az akkumulátor teljes lemerülését elkerüljük. Ha az akkumulátor riasztási jelzése megszólal, indítsa be az autó motorját, hogy tovább használhassa az invertert és a hozzá csatlakoztatott készülékeket. Bizonyosodjon meg arról, hogy a csatlakoztatott készülékek maximális teljesítményigénye nem haladja meg ennek az inverternek a kimenő teljesítményét (150 W folyamatosan).

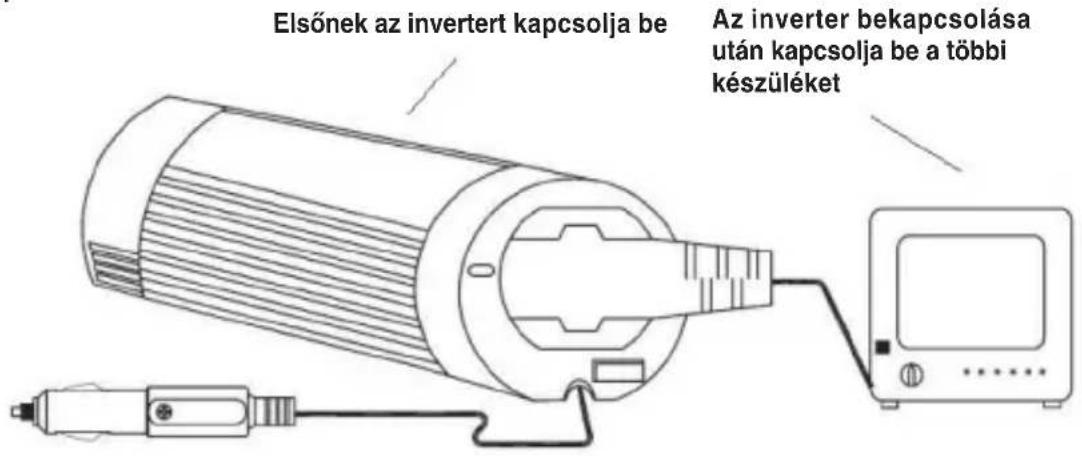

Elsőnek az invertert kapcsolja be Az inverter bekapcsolása után kapcsolja be a többi készüléket Elsőnek mindig az invertert kapcsolja be, és csak azután a hozzá csatlakoztatott készüléket.

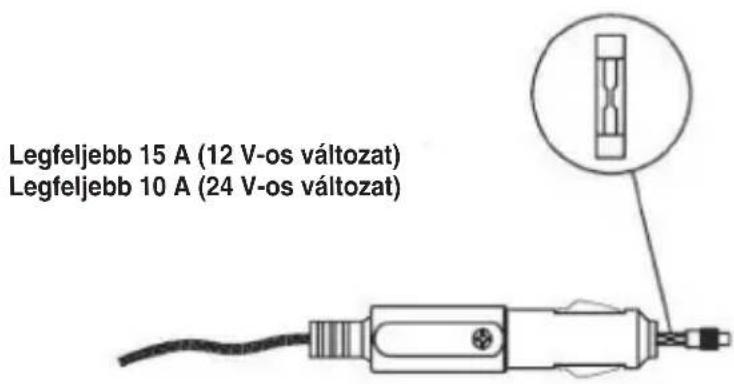

Legfeljebb 15 A (12 V-os változat) Legfeljebb 10 A (24 V-os változat) Ha az inverter és a bekapcsolt állapot jelzője nem működik, pedig a készülék áram alatt van, ellenőrizze a biztosítékot a szivargyújtóban. Ha kiégett, cserélje ki hasonlóra.

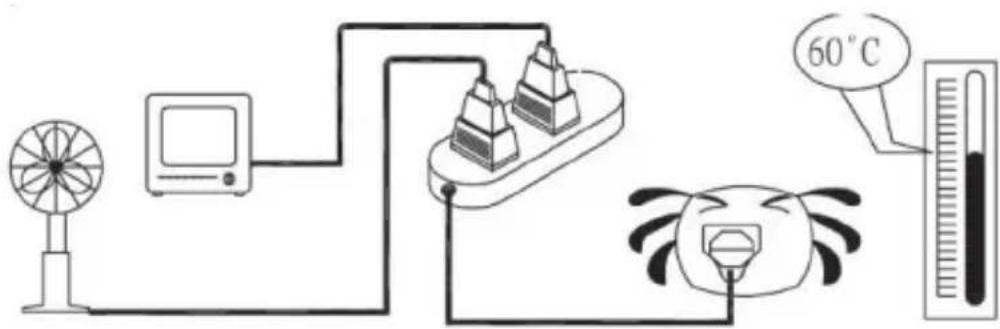

Ha a hozzá csatlakoztatott készülék(ek) összesített teljesítménye meghaladja az inverter kimenő kapacitását, vagy ha az inverter már hosszú ideje van működésben, és a hőmérséklet eléri a 60 °C-ot, az invertert a védőáramkör lekapcsolja.

• Normál működésnél: a LED zöld

• Túlterhelés/túlmelegedés esetén: a LED pirosan villog

A beépített USB port az inverter sokoldalúságát növeli azzal, hogy lehetővé teszi USB eszközök töltését és táplálását.Hibaelhárítás Ha az inverter nem megfelelően működik, annak több különféle oka lehet:

• Tisztítsa meg alaposan az érintkező felületeket

2) Az inverter nem kap áramot

• Ellenőrizze az autó biztosítékát, ha kiégett, cserélje ki.

• Ellenőrizze a vezetékcsatlakozásokat

3) A biztosíték kiégett

• A biztosíték a DC szivargyújtóban van elhelyezve. Cserélje ki a biztosítékot az eredetivel egyenértékű biztosítékra.

4) Az AC kimenet túlterhelés miatt lezárt

• Ellenőrizze, hogy a csatlakoztatott készülékektől származó folyamatos terhelés nem haladja-e meg a 150 Wattot.

5) Az AC kimenet túlmelegedés miatt lezárt

• Hosszú idejű nagy terhelésnél az inverter kimenete lezár, hogy megelőzze a túlzott hőhatástól származó károsodást. Ez esetben az alábbiak szerint járjon el: (A) Kapcsolja ki az invertert a be- és kikapcsolóval (B) Csökkentse a készülék terhelését, azaz csatlakoztasson le néhány készüléket, vagy várja meg, amíg az inverter lehűl. (C) Kapcsolja be az invertert a be- és kikapcsolóval

6) Kikapcsolás alacsony telepfeszültség miatt:

• Töltse fel az akkumulátort, és folytassa a műveletet. Vigyázat! Az invertert mindig olyan környezetbe telepítse, ahol:

2. Nincs kitéve közvetlen napsugárzásnak vagy hőkibocsátó forrásoknak

3. Gyermekek nem férhetnek hozzá

4. Távol van víztől, nedvességtől, olajtól vagy zsírtól

5. Távol van gyúlékony anyagoktól

6MEGFELELŐSÉGI NYILATKOZAT

Mi, a Nedis B.V. De Tweeling 28 5215MC ’s-Hertogenbosch Hollandia Tel.: [phone] Email: [e-mail] Felelősségünk tudatában kijelentjük, hogy a termék, amelynek Márkaneve: HQ Típusa: HQ-INV150WU-12, HQ-INV150WU-24 Megnevezése: 150 wattos módosított színuszhullámú DC/AC inverter usb kimenettel, Megfelel az alábbi normáknak: e-Mark (72/245/EGK, 2006/28/EK): e13*72/245*2006/28*3948*00 EMC (89/336/EEC): EN 61000-6-3:2001 / EN 61000-6-1:2001

LVD (73/23/EEC): + 93/68/EEC

EN 60950-1:2001, EN 61558-1:1997 +A1:1998 Ezen szabályozás értelmében a termék használata az Európai Közösség és az EFTA minden tagországában engedélyezett. A Nedis BV nem felelős ezen terméknek az Európai Közösség és az EFTA tagországain kívüli használatáért. ‘s-Hertogenbosch, 2007. augusztus 17. Mrs. J. Gilad Értékesítési igazgató Megfelelőségi nyilatkozat. Egyetértek és elfogadom a Nedis B.V. Hollandia által adott nyilakozatot. Jacob Gilad HQ-Nedis kft. ügyvezető igazgató Biztonsági óvintézkedések: Az áramütés megelőzése érdekében ezt a készüléket CSAK képzett szakember nyithatja fel, szervizelés céljából. Ha gond adódik a készülékkel, kapcsolja le az elektromos hálózatról és más készülékről. Karbantartás: Csak száraz ronggyal tisztítsa. Tisztító- és súrolószerek használatát mellőzze. Jótállás: Nem vállalunk felelősséget és jótállást, ha a meghibásodás a készüléken végzett változtatás vagy módosítás következménye, vagy helytelen használat miatt a készülék megrongálódott. Általános tudnivalók: A kivitelen és a műszaki jellemzőkön előzetes értesítés nélkül is végezhetünk módosításokat. Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve, azokat ennek tiszteletben tartásával említjük. Figyelem: Ezt a terméket ezzel a szimbólummal jelöljük. Ami annyit jelent, hogy ezek az elektromos és elektronikus termékek nem keverhetők a szokványos háztartási hulladék közé. E termékek összegyűjtésére különálló rendszereket hoztak létre. Copyright © VIGYÁZAT! ÁRAMÜTÉS VESZÉLYE! NE NYISSA FEL! 7HQ-INV150WU-12 HQ-INV150WU-24 INVERTTERI 150W, USB-LÄHDÖLLÄHyödylliset sovellukset Kannettavat, radiot, pienet televisiot, VCR-nauhurit, DVD-soittimet, lamput, faksit, jne. 12V version tekniset tiedot: Syöttöjännite: 10-15V DC Syöttövirta täyskuormituksella: 15A Valmiustilan syöttövirta: <0,25A Lähtöjännite (AC): 230V ±5% Lähtöpistoke: 1x Pistoketyyppi: Schuko (-F: Maadoitustappi) Lähdön aaltomuoto: Muokattu siniaalto Lähtötaajuus: 50 Hz Jatkuva lähtöteho: 150W Lähdön huippuvirta: 300W Tehokkuus: >90% Lähtöjännite USB: 5V DC Lähtövirta USB: 500mA Alhaisen akun katkaisu: 9,5V ± 0,5V DC Lämpösuoja: 60°C ± 5°C Jäähdytys: Ilmankierrolla Ylikuormitussuoja: Kyllä Korkean DC-syöttöjännitteen suoja: Kyllä AC-lähdön oikosulkusuoja: Kyllä Pariston napaisuussuoja: Kyllä, sulakkeella Sulake: 15A Koko (ØxK): 165 x 90 x 70 mm Paino: 520g 124V version tekniset tiedot Syöttöjännite: 20-30V DC Syöttövirta täyskuormituksella: 10A Valmiustilan syöttövirta: <0,2A Lähtöjännite (AC): 230V ±5% Lähtöpistoke: 1x Pistoketyyppi: Schuko (-F: Maadoitustappi) Lähdön aaltomuoto: Aito siniaalto Lähtötaajuus: 50 Hz Jatkuva lähtöteho: 150W Lähdön huippuvirta: 300W Tehokkuus: >90% Lähtöjännite USB: 5V DC Lähtövirta USB: 500mA Alhaisen akun katkaisu: 19,5V ± 0,8V DC Lämpösuoja: 60°C ± 5°C Jäähdytys: Ilmankierrolla Ylikuormitussuoja: Kyllä Korkean DC-syöttöjännitteen suoja: Kyllä AC-lähdön oikosulkusuoja: Kyllä Pariston napaisuussuoja: Kyllä, sulakkeella Sulake: 10A Koko (ØxK): 165 x 90 x 70 mm Paino: 520g 2Käyttöohjeet:
