IAN 380558 - Boîte à onglet réglable PARKSIDE - Notice d'utilisation et mode d'emploi gratuit

Marque	Parkside
Modèle	IAN 380558
Type de produit	Boîte à onglet réglable
Utilisation conforme	Mesure d'angles intérieurs/extérieurs (85°-180°) et sciage d'onglets
Hauteur de pièce max.	100 mm
Largeur de pièce	5 à 30 mm
Plage de mesure d'angle	85° à 180°
Matériau	Plastique et métal
Contenu de la livraison	Boîte à onglet, bras mobiles, brides de serrage, mâchoires de retenue, boutons, écrou, barres de guidage, clips, éléments de guidage de coupe A et B, levier de blocage, vis, rondelles, cales d'écartement, clé Allen 4 mm, mode d'emploi
Alimentation	Aucune (outil manuel)
Poids (estimé)	Environ 1,5 kg
Dimensions (approx.)	60 x 30 x 15 cm
Nettoyage	Brosse douce et chiffon sec ; pas de produits agressifs
Stockage	Propre, sec, à l'abri du soleil
Sécurité	Port d'équipement de protection (lunettes, gants, protection auditive et respiratoire) ; contrôle avant usage ; pas pour les enfants sans surveillance
Pièces détachées	Non spécifiées ; contact service après-vente
Réparabilité	Pas d'instructions de réparation ; remplacer l'outil si défectueux
Garantie	Garantie standard du fabricant (consulter le service après-vente)
Service après-vente France	0800 919270 / [e-mail]
Service après-vente Belgique	0800 12089 / [e-mail]

FOIRE AUX QUESTIONS - IAN 380558 PARKSIDE

Comment mesurer un angle avec la boîte à onglet Parkside IAN 380558 ?

Desserrez l'écrou d'arrêt d'un tour, placez les bras mobiles contre les murs pour un angle intérieur ou autour d'un angle extérieur, puis revissez l'écrou. Les flèches indiquent la valeur sur l'échelle.

Comment insérer les éléments de guidage de coupe ?

Placez l'élément de guidage A par le haut dans l'encoche, puis enfoncez l'élément B jusqu'à ce qu'il s'enclenche.

Comment retirer les éléments de guidage de coupe ?

Maintenez le produit partie supérieure vers le haut, poussez le levier de blocage dans le sens de la flèche pour retirer l'élément B, puis retirez l'élément A.

Quelle est la hauteur maximale d'une pièce à scier ?

La hauteur maximale est de 100 mm et la largeur de 5 à 30 mm.

Comment serrer une pièce en bois pour la scier ?

Appuyez sur les boutons de déblocage pour déplacer la bride de serrage, placez la pièce entre la mâchoire et la bride, relâchez les boutons, puis tournez le bouton d'arrêt dans le sens horaire pour immobiliser.

Comment nettoyer la boîte à onglet ?

Utilisez une brosse douce et sèche pour enlever la sciure, puis un chiffon sec. N'utilisez pas de produits agressifs.

Comment stocker l'outil ?

Rangez-le dans un endroit propre, sec et à l'abri du soleil.

Quels équipements de protection sont recommandés ?

Portez toujours une protection auditive, un masque anti-poussière, des lunettes de protection et des gants.

Puis-je utiliser cet outil pour un usage commercial ?

Non, l'utilisation est exclusivement domestique. Toute utilisation commerciale ou industrielle annule la garantie.

Que faire si des pièces manquent ou sont endommagées ?

Contactez le service après-vente : en France au 0800 919270 ou par email [e-mail], en Belgique au 0800 12089 ou [e-mail].

MODE D'EMPLOI IAN 380558 PARKSIDE

FR/BE Mode d'emploi Page 25

Informations relatives à ce mode d'emploi..... 2 6

Utilisation conforme 26

Utilisation 30

Mesurer un angle 30

Insérer les éléments de guidage de coupe.... 3 1

Retirer les éléments de guidage de coupe.... 3 1

Serrer et scier une pièce en bois 32

Informations relatives à ce mode d'emploi

Félicitations !

Par votre achat, vous avez opté pour un produit de grande qualité. Familiarisez-vous avec le produit avant la première mise en service. Lisez pour cela attentivement le mode d'emploi suivant. N'utilisez le produit que conformément aux consignes et pour les domaines d'utilisation prévus. Conservez soigneusement le présent mode d'emploi. En cas de remise du produit à un tiers, remettez-lui également toute la documentation.

Utilisation conforme

Ce produit sert exclusivement à mesurer des angles et à scier ensuite des onglets parfaits. Il permet de mesurer des angles intérieurs et extérieurs compris entre 85° et 180°. Il permet également de scier des pièces en bois, les plinthes par exemple, d'une hauteur maximale de 100 mm et d'une largeur de 5 à 30 mm. Toute utilisation commerciale ou industrielle est interdite. La garantie devient caduque en cas d'utilisation non conforme. La garantie devient également caduque en cas de dommages résultant d'un traitement abusif ou non conforme, du recours à la force ou d'une modification non autorisée. L'utilisateur assume seul la responsabilité des risques encourus.

Sécurité

Contrôlez le produit avant chaque utilisation pour vérifier son état impeccable. Si vous constatez des détériorations, le produit ne doit plus être utilisé.

L'utilisation du produit par les enfants est autorisée uniquement sous surveillance. Les enfants ne sont pas toujours en mesure de reconnaître les dangers potentiels. Le produit n'est pas un jouet.

- Ce produit ne doit pas être utilisé par des personnes (enfants compris) ayant des capacités physiques, mentales et sensorielles réduites ou qui n'ont pas l'expérience et les connaissances nécessaires, à moins qu'elles ne soient sous la surveillance d'une personne responsable de leur sécurité ou qu'elles aient reçu de cette personne des directives concernant l'utilisation du produit.

■ Le matériel livré inclut de petites pièces pouvant être avalées. En cas d'avallement de pièce, consultez immédiatement un médecin.

Utilisez un équipement de protection. Pour votre sécurité personnelle, portez toujours une protection auditive, une protection respiratoire/anti-poussière, des lunettes de protection et des gants de protection.

■ Toutes les pièces doivent être montées de manière conforme avant l'utilisation, sans quoi il y a un risque de blessures !

■ Serrez fermement la pièce à usiner en bois.

Risques de défaillance prématurée des pièces en cas de traces de rouille ou d'autres signes d'altération par action mécanique ou chimique.

Matériel livré/description des pièces

- Boîte à onglet réglable

- Bras mobiles ①

-Brides de serrage ②

-Mâchoires de retenue ③

-Boutons de déblocage 4

-Boutons d'arrêt 5

- Écrou d'arrêt 6

• 4 barres de guidage ⑦

• 4 clips de retenue 8

- 1 × élément de guidage de coupe A ⑨

- 1 × élément de guidage de coupe B ⑩

-Lever de blocage 11

- 4 × vis 12

- 4 × rondelles ⑬

- 2 × cales d'écartement 14

- 1 × clé Allen (largeur de clé 4 mm) ⑮

- Ce mode d'emploi

Remarque

▶ Vérifiez si la livraison est au complet et ne présente aucun dégât apparent.

En cas de livraison incomplète ou de dommages résultant d'un emballage défectueux ou du transport, veuillez vous adresser à la hotline du service après-vente (voir le chapitre Service après-vente).

Montage

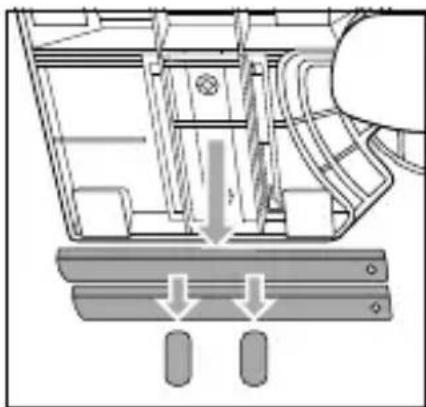

♦ Détachez les clips de retenue ⑧ situés sous le produit et retirez les barres de guidage ⑦ (voir fig. 1). Jetez les clips de retenue ⑧. ◆ Prenez les deux barres de guidage ⑦, les côtés arrondis l'un contre l'autre, et glissez une cale d'écartement ⑭ dans les deux barres de guidage ⑦ (voir fig. 2). Insérez les deux barres de guidage ⑦ dans l'élément de guidage de coupe A ⑨ (voir fig. 2). Placez de chaque côté une rondelle ⑬ dans l'encoche de l'élément de guidage de coupe A ⑨ et vissez de chaque côté une vis ⑫ avec la clé Allen ⑮ dans les barres de guidage ⑦ (voir fig. 3). ♦ Répétez ces opérations pour fixer les deux autres barres de guidage ⑦ avec l'élément de guidage de coupe B ⑩.

L'outil permet de mesurer des angles intérieurs et extérieurs compris entre 85° et 180°. Pour pouvoir mesurer un angle extérieur, vous devez retirer les éléments de guidage de coupe A ⑨/B ⑩ éventuellement déjà insérés.

◆ Ne desserrez l'écrou d'arrêt ⑥ que d'un tour afin que la vis ne tombe pas.

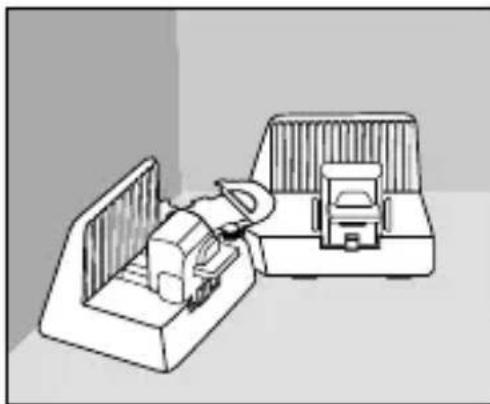

Placez l'outil dans un coin ou autour d'un angle pour mesurer un angle intérieur ou extérieur. Les bras mobiles ① doivent être bien aplatis contre le mur (voir fig. 4).

♦ Revissez fermement l'écrou d'arrêt ⑥. Les flèches des bras mobiles ① pointent vers l'échelle et indiquent ainsi la valeur de l'angle mesuré (voir fig. 5).

Insérer les éléments de guidage de coupe

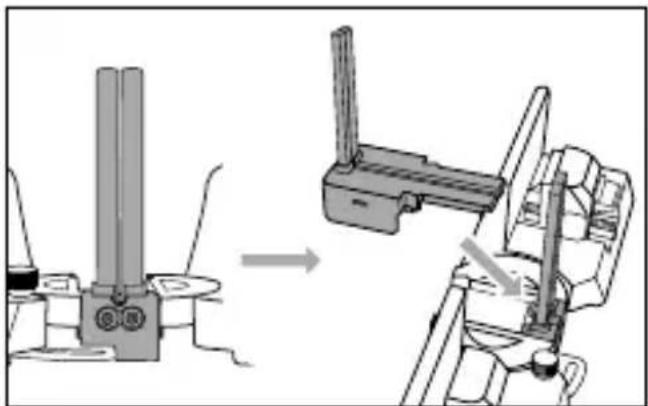

Placez l'élément de guidage de coupe A ⑨ par le haut dans l'encoche prévue à cet effet (voir fig. 6). L'élément de guidage de coupe A ⑨ est pour le moment instable. ◆ Enfoncez l'élément de guidage de coupe B ⑩ jusqu'à ce qu'il s'enclenche par le haut dans l'encoche prévue à cet effet (voir fig. 6).

Remarque

Pour pouvoir mesurer un angle extérieur, vous devez retirer les éléments de guidage de coupe A ⑨/B ⑩ du produit.

♦ Maintenez le produit avec la partie supérieure orientée vers le haut et poussez le levier de blocage ⑪ dans le sens de la flèche ⚠, pour retirer l'élément de guidage de coupe B ⑩ (voir fig. 7). ♦ Retirez l'élément de guidage de coupe A ⑨ (voir fig. 7). Prudence ! Si pendant l'opération vous maintenez le produit retourné (partie inférieure orientée vers le haut), l'élément de guidage de coupe A ⑨ tombe automatiquement.

Remarque

L'outil permet également de scier des pièces en bois, les plinthes par exemple, d'une hauteur maximale de 100 mm et d'une largeur de 5 à 30 mm.

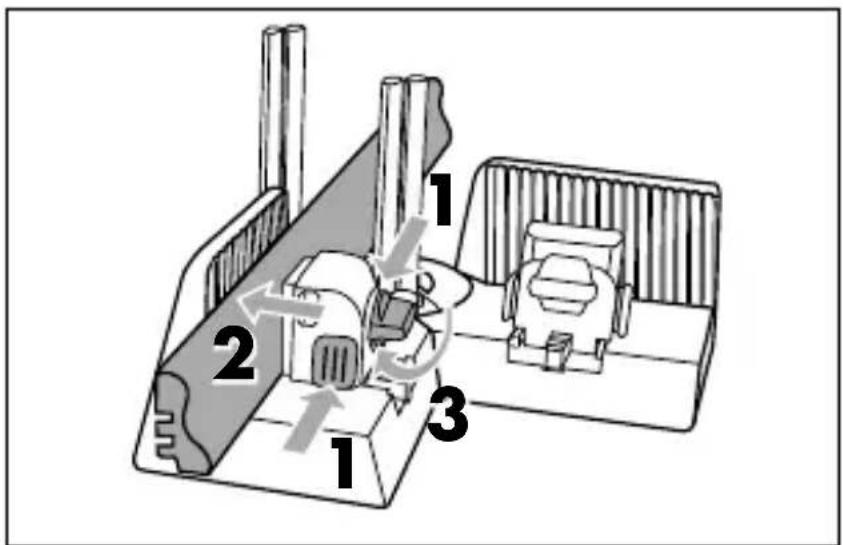

• Maintenez les boutons de déblocage ④ appuyés et déplacez la bride de serrage ② pour positionner la pièce en bois. Placez la pièce en bois entre la mâchoire de retenue ③ et la bride de serrage ②. Veillez à ce que la pièce en bois soit guidée le long des barres de guidage ⑦ (voir fig. 8).
• Maintenez les boutons de déblocage ④ appuyés et déplacez la bride de serrage ② en direction de la pièce en bois. Relâchez les boutons de déblocage ④ une fois que la pièce en bois est serrée (voir fig. 8). ♦ Tournez le bouton d'arrêt ⑤ dans le sens horaire pour immobiliser la pièce en bois (voir fig. 8).

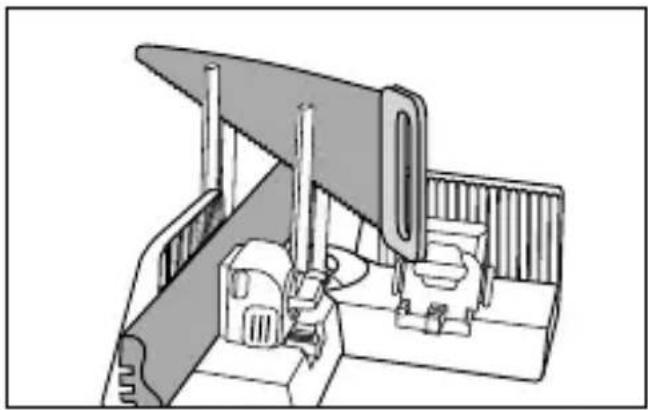

D'une main, retenez le produit fermement par un bras mobile ①. Maintenez aussi les plinthes qui ne gardent pas un angle de 90° après le serrage (voir fig. 9). ♦ Avec l'autre main, glissez la scie par le haut dans les barres de guidage ⑦ (voir fig. 10). ♦ Sciez entièrement la pièce en bois. ♦ Tournez le bouton d'arrêt ⑤ dans le sens antihoraire pour desserrer la pièce en bois (voir fig. 11). ♦ Retirez la pièce en bois.

Attention ! RISQUE de dégâts matériels!

▶ N'utilisez pas de produits de nettoyage agressifs ou abrasifs, ces derniers pouvant attaquer la surface du produit.

◆ Utilisez une brosse douce et sèche pour éliminer la sciure du produit. ♦ Nettoyez en supplément le produit à l'aide d'un chiffon sec.

◆ Rangez le produit dans un endroit propre et sec sans exposition directe au soleil.

Recyclage

Recyclez le produit par l'intermédiaire d’une entreprise de traitement des déchets autorisée ou via le service de recyclage de votre commune. Respectez les réglementations en vigueur. En cas de doute, veuillez contacter votre centre de recyclage.

Renseignez-vous auprès de votre commune ou des services administratifs de votre ville pour connaître les possibilités de recyclage du produit usagé.

Le produit récyclable doit être trié ou rapporté dans un point de collecte pour être recyclé.

b a

Recyclez l'emballage d'une manière respectueuse de l'environnement.

Observez le marquage sur les différents matériaux d'emballage et triez-les séparément si nécessaire. Les matériaux d'emballage sont repérés par des abréviations (a) et des numéros (b) qui ont la signification suivante : 1 - 7 : plastiques, 20 - 22 : papier et carton, 80 - 98 : matériaux composites.

Service après-vente

Tel.: [phone]

E-Mail: [e-mail]

Tel.: [phone]

E-Mail: [e-mail]

IAN 380558_2110

Importateur

Veuillez tenir compte du fait que l'adresse suivante n'est pas une adresse de service après-vente. Veuillez d'abord contacter le service mentionné.
