IAN 380558 - Nastavljiva škatla za zavihke PARKSIDE - Brezplačna navodila za uporabo

Znamka	Parkside
Model	IAN 380558
Vrsta izdelka	Nastavljiva kotna škatla
Predvidena uporaba	Merjenje notranjih/zunanjih kotov (85°-180°) in rezanje pod kotom
Maks. višina kosa	100 mm
Širina kosa	5 do 30 mm
Območje merjenja kotov	85° do 180°
Material	Plastika in kovina
Vsebina paketa	Kotna škatla, premične roke, vpenjalne spone, zadrževalne čeljusti, gumbi, matica, vodilne palice, sponke, rezalna vodila A in B, zaklepni vzvod, vijaki, podložke, distančni podložki, imbus ključ 4 mm, navodila za uporabo
Napajanje	Nobeno (ročno orodje)
Teža (približno)	Približno 1,5 kg
Mere (približno)	60 x 30 x 15 cm
Čiščenje	Mehka krtača in suha krpa; brez agresivnih sredstev
Shranjevanje	Čisto, suho, zaščiteno pred soncem
Varnost	Nosite zaščitno opremo (očala, rokavice, zaščita za sluh in dihala); preverite pred uporabo; ni za otroke brez nadzora
Nadomestni deli	Ni navedeno; kontaktirajte servis
Popravljivost	Ni navodil za popravilo; zamenjajte orodje, če je okvarjeno
Garancija	Standardna garancija proizvajalca (preverite pri servisu)
Servis Francija	0800 919270 / [e-mail]
Servis Belgija	0800 12089 / [e-mail]

Pogosto zastavljena vprašanja - IAN 380558 PARKSIDE

Kako izmeriti kot s kotno škatlo Parkside IAN 380558?

Odpustite matico za en obrat, postavite premične roke ob stene za notranji kot ali okoli zunanjega kota, nato pa matico ponovno privijte. Puščice kažejo vrednost na skali.

Kako vstaviti rezalna vodila?

Vstavite vodilo A od zgoraj v zarezo, nato pa potisnite vodilo B, dokler ne zaskoči.

Kako odstraniti rezalna vodila?

Držite izdelek z zgornjim delom navzgor, potisnite zaklepni vzvod v smeri puščice, da odstranite vodilo B, nato pa odstranite vodilo A.

Kakšna je največja višina kosa za rezanje?

Največja višina je 100 mm, širina pa od 5 do 30 mm.

Kako vpeti leseni kos za rezanje?

Pritisnite sprostilne gumbe, da premaknete vpenjalno spono, položite kos med čeljust in spono, spustite gumbe, nato pa zavrtite zaklepni gumb v smeri urinega kazalca, da ga pritrdite.

Kako očistiti kotno škatlo?

Uporabite mehko in suho krtačo za odstranjevanje žagovine, nato pa suho krpo. Ne uporabljajte agresivnih sredstev.

Kako shraniti orodje?

Shranite ga na čistem, suhem mestu, zaščitenem pred soncem.

Katera zaščitna oprema je priporočena?

Vedno nosite zaščito za sluh, protiprašno masko, zaščitna očala in rokavice.

Ali lahko to orodje uporabljam za komercialno uporabo?

Ne, uporaba je izključno domača. Vsaka komercialna ali industrijska uporaba razveljavi garancijo.

Kaj storiti, če deli manjkajo ali so poškodovani?

Obrnite se na servis: v Franciji na 0800 919270 ali po e-pošti [e-mail], v Belgiji na 0800 12089 ali [e-mail].

NAVODILA ZA UPORABO IAN 380558 PARKSIDE

Vstavljanje vodilnih elementov za rezilo 139

Odstranitev vodilnih elementov za rezilo 139

Vpenjanje in žaganje lesenega obdelovanca ..... 1 4 0

Čiščenje in shranjevanje .... 1 4 1

Odstranjevanje med odpadke ..... 1 4 2

Proizvajalec 143

Pooblaščeni serviser.... 143

Uvod

Informacije o teh navodilih za uporabo

Iskrene čestitke!

S svojim nakupom ste se odločili za kakovosten izdelek. Pred prvo uporabo se seznanite z izdelkom. V ta namen pozorno preberite spodnja navodila za uporabo. Izdelek uporabljajte le tako, kot je opisano v navodilih, in samo za navedena področja uporabe. Ta navodila za uporabo dobro shranite. Če izdelek predate tretjim osebam, priložite tudi vso dokumentacijo.

Predvidena uporaba

Izdelek je namenjen izključno za merjenje kotov in točno žaganje izmerjenih zajer. Izmeriti je mogoče notranje in zunanje kote od 85° do 180°. Žagati je mogoče lesene obdelovance, npr. talne letve, z največjo višino 100 mm in širino od 5 do 30 mm. Poslovna ali industrijska uporaba ni dovoljena. Za nepredvideno uporabo ne prevzemamo odgovornosti. Prav tako ne prevzemamo odgovornosti za škodo, nastalo zaradi zlorabe, nepravilne uporabe, uporabe sile ali nedovoljenih sprememb. Tveganje nosi izključno uporabnik.

Varna uporaba

■ Pred vsako uporabo preverite, ali je izdelek v brezhibnem stanju. Če opazite škodo, izdelka ni več dovoljeno uporabljati.

■ Otrokom dovolite uporabo izdelka le pod nadzorom. Otroci ne znajo zmeraj pravilno prepoznati možnih nevarnosti. Izdelek ni otroška igrača.

Izdelek ni predviden za to, da bi ga uporabljale osebe (vključno z otroki) z omejenimi fizičnimi, zaznavnimi ali duševnimi sposobnostmi ali s pomanjkljivimi izkušnjami in/ali znanjem, razen pod nadzorom osebe, ki je odgovorna za njihovo varnost ali jim je dala navodila v zvezi z uporabo izdelka.

Komplet obsega tudi majhne kose, ki jih je mogoče pogoltniti. Če bi prišlo do zaužitja katerega od delov, takoj poiščite zdravniško pomoč.

Uporabljajte zaščitno opremo. Za lastno varnost vedno nosite zaščito sluha, masko za zaščito dihal/zaščito pred prahom, zaščitna očala in zaščitne rokavice.

■ Pred uporabo morajo biti vsi deli ustrezno nameščeni, drugače obstaja nevarnost telesnih poškodb!

■ Leseni obdelovanec pred obdelavo vedno trdno vpnite.

Obarvanja od rje ali drugi znaki kemičnih ali mehanskih spre-memb delov lahko povzročijo predčasno neuporabnost delov.

Obseg dobave/opis delov

• nastavljiv jeralnik
  -premične roke ①
  -vpenjalni sponi ②
  -držalni plošči ③
  -sprostitveni gumbi 4
  -pritrdilna gumba 5
  -pritrdilna matica 6

- 4× vodilni drog ⑦

• 4× držalna sponka 8

- 1× vodilni element za rezilo A ⑨

- 1× vodilni element za rezilo B ⑩

-pritrdilni vzvod ⑪

• 4× vijak 12

• 4× podložka 13

- 2× distančni drog 14

- 1× ključ inbus velikosti 4 mm ⑮

• ta navodila za uporabo

OPOMBA

▶ Preverite, ali komplet vsebuje vse sestavne dele in ali ti nimajo vidnih poškodb.
▶ V primeru nepopolne dobave ali poškodb zaradi pomanjkljive embalaže ali prevoza se obrnite na telefonsko servisno službo (glejte poglavje Pooblaščeni serviser).

Sestavljanje

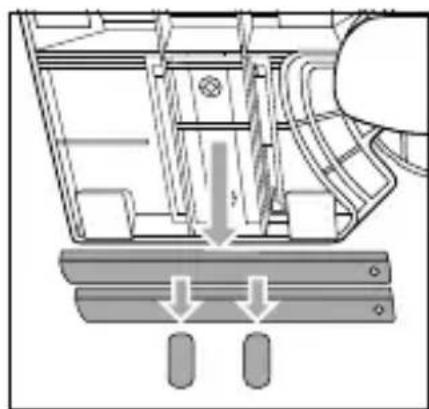

Držalne sponke ⑧ snemite s spodnje strani izdelka in odstranite vodilna droga ⑦ (glejte sliko 1). Držalne sponke ⑧ odstranite.

Vzemite dva vodilna droga ⑦, ki naj z zaobljeno stranjo kažeta drug proti drugemu, in potisnite distančni drog ⑭ v vodilna droga ⑦ (glejte sliko 2).

♦ Vodilna droga ⑦ vstavite v vodilni element za rezilo A ⑨ (glejte sliko 2).

◆ Po eno podložko ⑬ vstavite v odprtino v vodilnem elementu za rezilo A ⑨ in privijte po en vijak ⑫ s ključem inbus ⑮ v vodilna drogova ⑦ (glejte sliko 3).

♦ Korake ponovite, da še druga dva vodilna drogova ⑦ pritrdite na vodilni element za rezilo B ⑩.

- Izmeriti je mogoče notranje in zunanje kote od 85° do 180°.

Da lahko izmerite zunanji kot, morate odstraniti morebiti pred tem vstavljena vodilna elementa za rezilo A ⑨/B ⑩.

♦ Pritrdilno matico ⑥ odvijte za samo en obrat, da vijak ne more pasti ven.

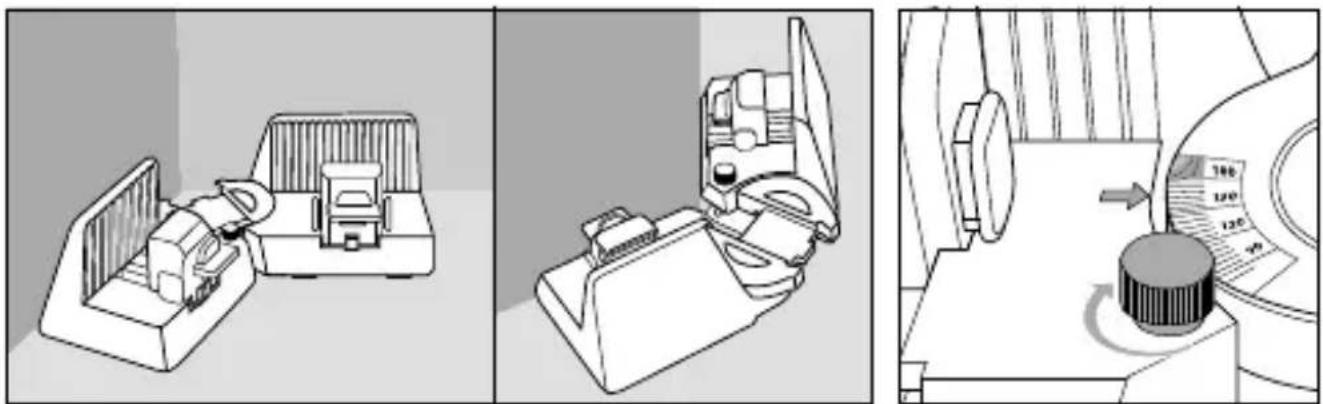

Da izmerite notranji ali zunanji kot, položite izdelek v kot ali okrog vogala. Premične roke ① se morajo gladko prilegati steni (glejte sliko 4).

Privijte pritrdilno matico ⑥. Puščici na premičnih rokah ① kažeta proti skali in izmerjenemu kotu (glejte sliko 5).

Vstavljanje vodilnih elementov za rezilo

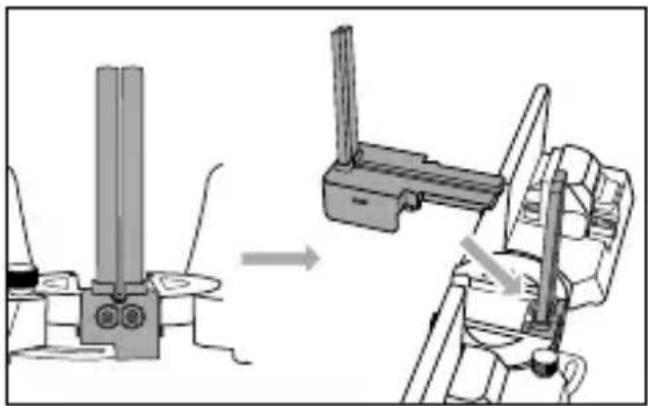

Vodilni element za rezilo A ⑨ vstavite od zgoraj v zato predvideno odprtino (glejte sliko 6). Vodilni element za rezilo A ⑨ stoji zdaj še nestabilno.
Vodilni element za rezilo B 10 vtaknite od zgoraj v zato predvideno odprtino, tako da se zaskoči (glejte sliko 6).

Odstranitev vodilnih elementov za rezilo

OPOMBA

Da lahko izmerite zunanji kot, morate odstraniti vodilna elementa za rezilo A ⑨/B ⑩ z izdelka.

- Izdelek držite z zgornjo stranjo navzgor in pritisnite pritrdilni vzhvod ⑪ v smeri puščice 🚠 da lahko vodilni element za rezilo B ⑩ odstranite (glejte sliko 7).

• Odstranite vodilni element za rezilo A ⑨ (glejte sliko 7).
  ♦ Previdno! Če pri tem postopku izdelek držite s spodnjo stranjo navzgor, vodilni element za rezilo A ⑨ sam od sebe pade ven.

Vpenjanje in žaganje lesenega obdelovanca

OPOMBA

Žagati je mogoče lesene obdelovance, npr. talne letve, z največjo višino 100 mm in širino od 5 do 30 mm.

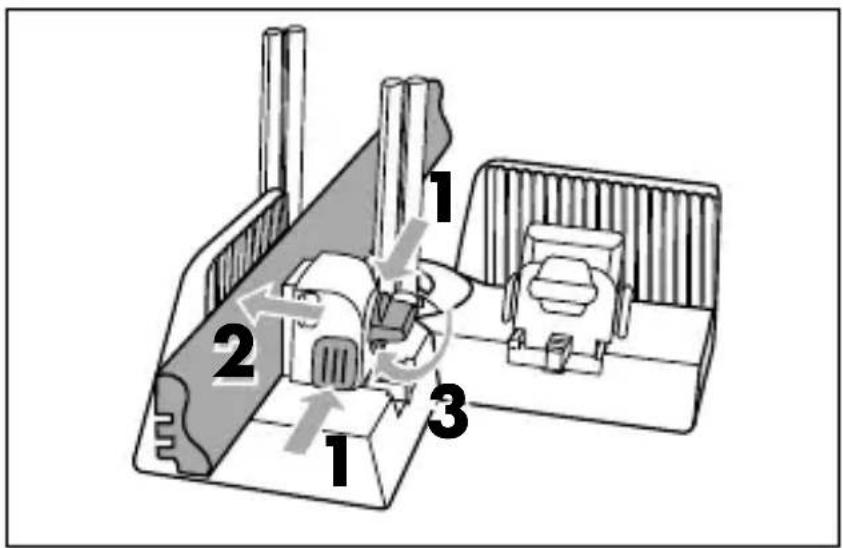

Da namestite lesni obdelovanec, držite pritisnjene sprostitvene gumbe ④ in premaknite vpenjalno spono ②.

Lesni obdelovanec položite med držalno ploščo ③ in vpenjalno spono ②. Pazite, da je lesni obdelovanec vstavljen med vodilnima drogoma ⑦ (glejte sliko 8).
Držite pritisnjene sprostitvene gumbe ④ in primaknite vpenjalno spono ② k lesnemu obdelovancu. Ko je lesni obdelovanec vpet, sprostitvene gumbe ④ spustite (glejte sliko 8).
♦ Pritrdilni gumb ⑤ zavrtite v smeri urnega kazalca, da lesni obdelovanec trdno namestite (glejte sliko 8).

Z eno roko izdelek trdno pridržite na premični roki ①. Talne letve, ki po vpetju ne ohranijo kota 90°, dodatno trdno pridržite (glejte sliko 9).

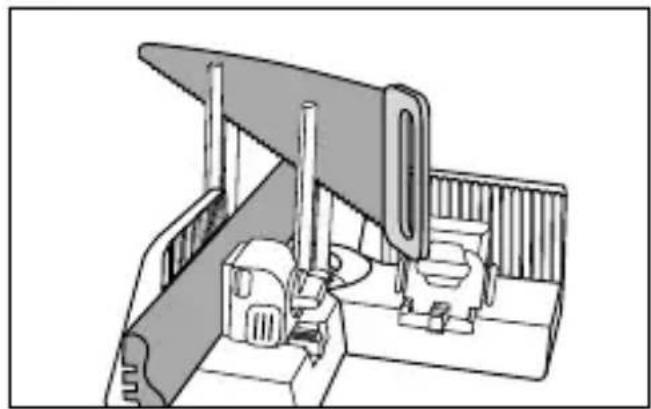

Z drugo roko skozi vodilna drogova ⑦ premikajte žago (glejte sliko 10).
♦ Lesni obdelovanec prežagajte.
Da lesni obdelovanec sprostite, zavrtite pritrdilni gumb v nasprotni smeri urnega kazalca (glejte sliko 11).
♦ Lesni obdelovanec odstranite.

▶ Ne uporabljajte agresivnih čistil ali grobih čistilnih sredstev, saj lahko poškodujejo površino izdelka.

♦ Za čiščenje žagovine izdelka uporabite mehko in suho ščetko.
◆ Izdelek dodatno očistite s suho krpo.
- Izdelek hranite na čistem in suhem kraju brez neposredne sončne svetlobe.

Odstranjevanje med odpadke

Odpadni izdelek oddajte pri podjetju, registriranem za odstranjevanje odpadkov, ali pri svojem komunalnem podjetju za odstranjevanje odpadkov. Upoštevajte veljavne predpise. Če o čem niste prepričani, se obrnite na svoje podjetje za odstranjevanje odpadkov.

O možnostih za odstranitev odsluženega izdelka vprašajte pri svoji občinski ali mestni upravi.

Izdelek je mogoče reciklirati, je podvržen razširjeni odgovornosti proizvajalca in se zbira ločeno.

b a

Embalažo odložite med odpadke na okoljsko primeren način.

Upoštevajte oznake na različnih embalažnih materialih in jih po potrebi ločite. Embalažni materiali so označeni s kraticami (a) in številkami (b) z naslednjim pomenom:

1-7: umetne snovi, 20-22: papir in karton, 80-98: sestavljeni materiali.

Proizvajalec
