| Marke | Parkside |
| Modell | IAN 380558 |
| Produkttyp | Verstellbare Gehrungslade |
| Bestimmungsgemäße Verwendung | Messung von Innen-/Außenwinkeln (85°-180°) und Gehrungsschnitte |
| Maximale Werkstückhöhe | 100 mm |
| Werkstückbreite | 5 bis 30 mm |
| Messbereich Winkel | 85° bis 180° |
| Material | Kunststoff und Metall |
| Lieferumfang | Gehrungslade, bewegliche Arme, Spannbügel, Haltebacken, Knöpfe, Mutter, Führungsstangen, Clips, Schnittführungselemente A und B, Sperrhebel, Schrauben, Unterlegscheiben, Abstandshalter, Inbusschlüssel 4 mm, Bedienungsanleitung |
| Stromversorgung | Keine (Handwerkzeug) |
| Gewicht (geschätzt) | Ca. 1,5 kg |
| Abmessungen (ca.) | 60 x 30 x 15 cm |
| Reinigung | Weiche Bürste und trockenes Tuch; keine aggressiven Reinigungsmittel |
| Lagerung | Sauber, trocken, vor Sonne geschützt |
| Sicherheit | Tragen von Schutzausrüstung (Schutzbrille, Handschuhe, Gehör- und Atemschutz); Kontrolle vor Gebrauch; nicht für Kinder ohne Aufsicht |
| Ersatzteile | Nicht angegeben; Kundendienst kontaktieren |
| Reparierbarkeit | Keine Reparaturanleitung; Werkzeug bei Defekt ersetzen |
| Garantie | Herstellergarantie (Kundendienst kontaktieren) |
| Kundendienst Frankreich | 0800 919270 / kompernass@lidl.fr |
| Kundendienst Belgien | 0800 12089 / kompernass@lidl.be |
Häufig gestellte Fragen - IAN 380558 PARKSIDE
Benutzerfragen zu IAN 380558 PARKSIDE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Verstellbare Registerbox kostenlos im PDF-Format! Finden Sie Ihr Handbuch IAN 380558 - PARKSIDE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. IAN 380558 von der Marke PARKSIDE.
BEDIENUNGSANLEITUNG IAN 380558 PARKSIDE
ADJUSTABLE MITRE BOX / VERSTELLBARE GEHRUNGSLADE / BOÎTE À ONGLET RÉGLABLE PSS 2 B2
GB IE
VERSTELLBARE GEHRUNGSLADE
Bedienungsanleitung
NL BE
VERSTELBARE VERSTEKBAK
Gebruiksaanwijzing
PL
REGULOWANA SKRZYNKA UCIOSOWA
Instrukcja obstugi
ES
CAJA DE INGLETES REGULABLE
DE/AT/CH Bedienungsanleitung Seite 13
Informationen zu dieser Bedienungsanleitung ..... 1 4
Bestimmungsgemäße Verwendung 14
Sicherheit 15
Lieferumfang/Teilebeschreibung ..... 1 6
Montage 17
Verwendung 18
Winkel messen 18
Schneidführungselemente einsetzen 19
Schneidführungselemente entnehmen 19
Holzwerkstück einspannen und sägen 20
Reinigung und Aufbewahrung ..... 2 1
Entsorgung 22
Service 23
Importeur 23
Einführung
Informationen zu dieser Bedienungsanleitung

Herzlichen Glückwunsch!
Mit Ihrem Kauf haben Sie sich für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Bedienungsanleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus.
Bestimmungsgemäße Verwendung
Das Produkt dient ausschließlich zum Messen von Winkeln und anschließendem Sägen exakter Gehrungen. Innen- und Außenwinkel von 85° bis 180° können gemessen werden. Holzwerkstücke z. B. Fussleisten mit einer max. Höhe von 100 mm und einer Breite von 5 bis 30 mm können gesägt werden. Die gewerbliche oder industrielle Verwendung ist nicht zulässig. Für nicht bestimmungsgemäße Verwendung wird nicht gehaftet. Für Schäden, die von missbräuchlicher oder unsachgemäßer Behandlung, von Gewaltanwendung oder unautorisierter Modifikation herrühren, wird ebenfalls keine Haftung übernommen. Das Risiko trägt allein der Benutzer.
Sicherheit
■ Kontrollieren Sie das Produkt vor jedem Gebrauch auf einwandfreien Zustand. Sollten Schäden festgestellt werden, darf das Produkt nicht mehr verwendet werden.
Gestatten Sie Kindern die Benutzung des Produktes nur unter Aufsicht. Kinder können mögliche Gefahren nicht immer richtig erkennen. Das Produkt ist kein Spielzeug.
■ Dieses Produkt ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder an einem Mangel an Erfahrung und/oder Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Produkt zu benutzen ist.
■ Im Lieferumfang befinden sich verschluckbare Kleinteile. Wurde ein Teil verschluckt, konsultieren Sie sofort einen Arzt.




Benutzen Sie Schutzausrüstung. Tragen Sie zur eigenen Sicherheit immer einen
Gehörschutz, eine Atem-/Staubschutzmaske, eine Schutzbrille und Schutzhandschuhe.
Alle Teile müssen sachgerecht vor der Verwendung montiert sein, ansonsten besteht Verletzungsgefahr!
Spannen Sie das zu bearbeitende Holzwerkstück fest.
■ Rostverfärbungen oder andere Anzeichen von chemischer oder mechanischer Veränderung an den Teilen können vorzeitiges Versagen der Teile verursachen.
Lieferumfang/Teilebeschreibung
- Verstellbare Gehrungslade
-Bewegliche Arme 1
-Spannklemmen 2
-Haltebacken 3
-Freigabeknöpfe 4
-Feststellknöpfe 5
-Feststellmutter 6
- 4 × Führungsstab ⑦
- 4 × Halteclip 8
- 1 × Schneidführungselement A ⑨
- 1 × Schneidführungselement B ⑩
- Arretierhebel 11
- 4 × Schraube 12
- 4 × Unterlegscheibe 13
- 2 × Distanzstab 14
- 1 × Innensechskantschlüssel SW 4 mm 15
• Diese Bedienungsanleitung
HINWEIS
▶ Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden.
▶ Bei einer unvollständigen Lieferung oder Schäden infolge mangel hafter Verpackung oder durch Transport wenden Sie sich an die Service-Hotline (siehe Kapitel Service).
Montage

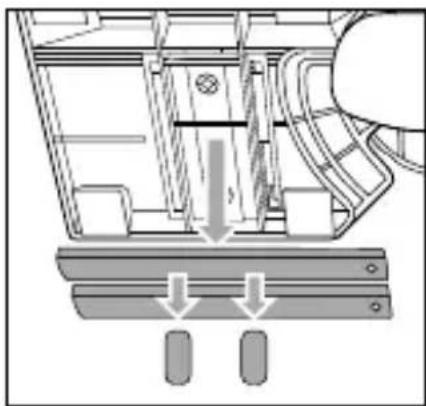

Nehmen Sie die Halteclips ⑧ von der Unterseite des Produkts ab und entfernen Sie die Führungsstäbe ⑦ (siehe Abb. 1). Entsorgen Sie die Halteclips ⑧.
Nehmen Sie zwei Führungsstäbe ⑦, mit der abgerundeten Seite zueinander, und schieben Sie einen Distanzstab ⑭ in beide Führungsstäbe ⑦ (siehe Abb. 2).
Setzen Sie die beiden Führungsstäbe ⑦ in das Schneidführungs-element A ⑨ ein (siehe Abb. 2).
Legen Sie jeweils eine Unterlegscheibe 13 in die Aussparung des Schneidführungselements A 9 und drehen Sie jeweils eine Schraube 12 mit dem Innensechskantschlüssel 15 in die Führungsstäbe 7 ein (siehe Abb. 3).
Wiederholen Sie die Schritte, um die zwei übrigen Führungsstäbe ⑦ mit dem Schneidführungselement B ⑩ zu befestigen.

- Innen- und Außenwinkel von 85° bis 180° können gemessen werden. - Damit Sie einen Außenwinkel messen können, müssen Sie die evtl. bereits eingesetzten Schneidführungselemente A ⑨/B ⑩ entnehmen.
- Lösen Sie die Feststellmutter ⑥ nur mit einer Umdrehung, damit die Schraube nicht herausfallen kann.

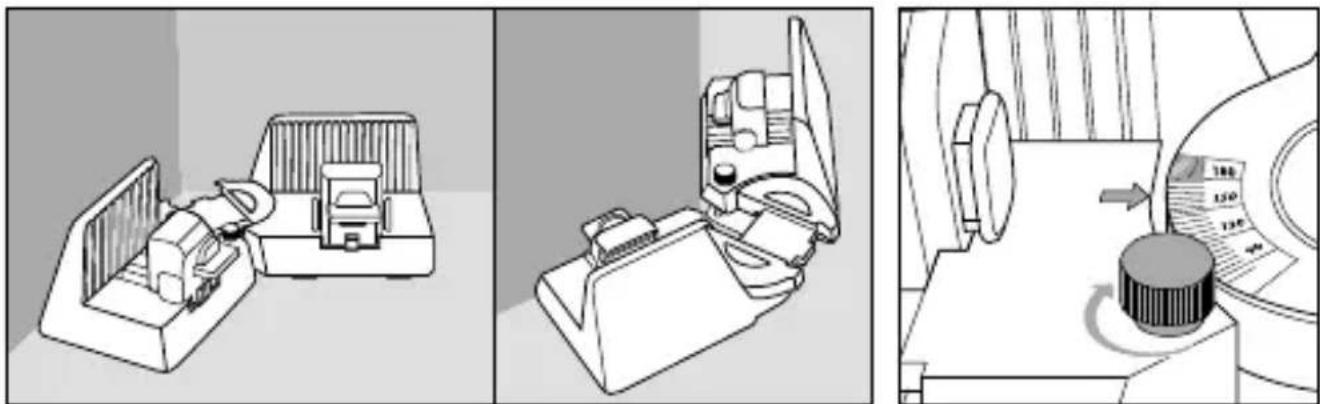

♦ Legen Sie das Produkt in oder um ein Ecke, um einen Innen- oder Außenwinkel zu messen. Die beweglichen Arme ① müssen plan zur Wand anliegen (siehe Abb. 4).
Drehen Sie die Feststellmutter ⑥ fest. Die Pfeile der beweglichen Arme ① zeigen auf die Skala und geben den gemessenen Winkel an (siehe Abb. 5).

Schneidführungselemente einsetzen

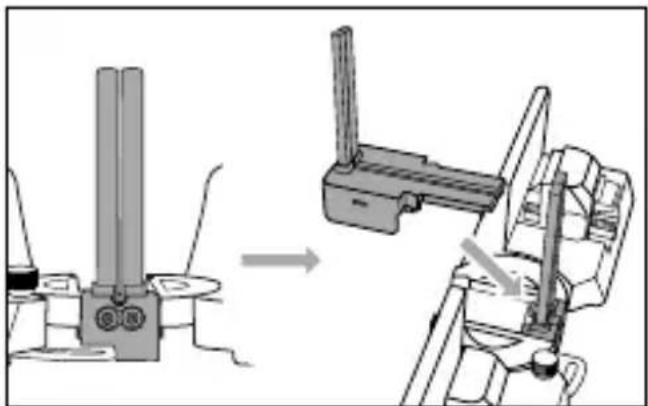

Stellen Sie das Schneidführungselement A ⑨ von oben in die dafür vorgesehene Aussparung (siehe Abb. 6). Das Schneidführungselement A ⑨ steht vorerst instabil.
- Stecken Sie das Schneidführungselement B 10 bis es einrastet von oben in die dafür vorgesehene Aussparung (siehe Abb. 6).
Schneidführungselemente entnehmen
HINWEIS
▶ Damit Sie einen Außenwinkel messen können, müssen Sie dem Produkt die Schneidführungselemente A ⑨/B ⑩ entnehmen.
♦ Halten Sie das Produkt mit der Oberseite nach oben und drücken Sie den Arretierhebel ⑪ in Pfeilrichtung ≈, um das Schneidführungselement B ⑩ zu entnehmen (siehe Abb. 7).
Entnehmen Sie das Schneidführungselement A 9 (siehe Abb. 7).
Vorsicht! Wenn Sie bei dem Vorgang das Produkt mit der Unterseite nach oben halten, fällt das Schneidführungselement A ⑨ automatisch heraus.

Holzwerkstück einspannen und sägen
HINWEIS
▶ Holzwerkstücke z. B. Fussleisten mit einer max. Höhe von 100 mm und einer Breite von 5 bis 30 mm können gesägt werden.
- Halten Sie die Freigabeknöpfe ④ gedrückt und verschieben Sie die Spannklemme ②, um das Holzwerkstück zu platzieren.

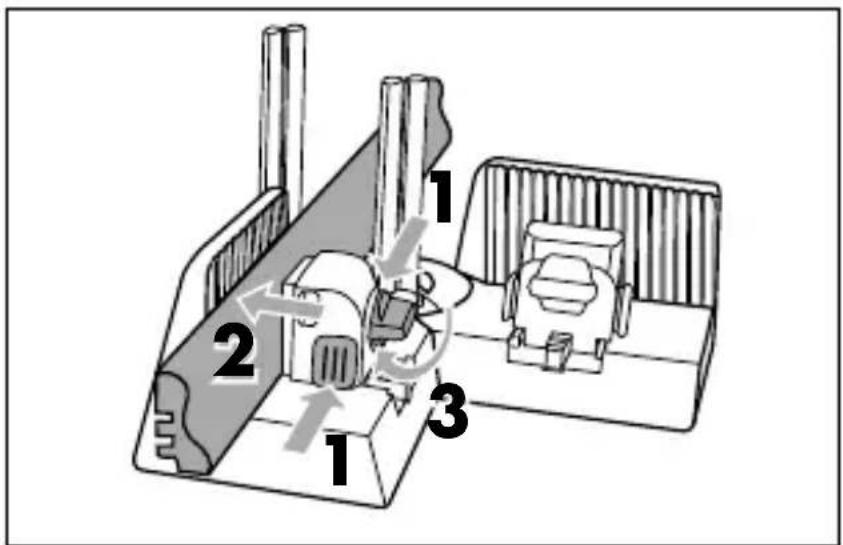

Legen Sie das Holzwerkstück zwischen die Haltebacke ③ und der Spannklemme ②. Achten Sie darauf, dass das Holzwerkstück an den Führungsstäben ⑦ vorbei geführt ist (siehe Abb. 8). - Halten Sie die Freigabeknöpfe ④ gedrückt und verschieben Sie die Spannklemme ② zum Holzwerkstück. Lassen Sie die Freigabeknöpfe ④ los, wenn das Holzwerkstück eingespannt ist (siehe Abb. 8).
Drehen Sie den Feststellknopf ⑤ im Uhrzeigersinn, um das Holzwerkstück zu fixieren (siehe Abb. 8).

- Halten Sie mit einer Hand das Produkt an einem beweglichen Arm ① fest. Halten Sie zusätzlich Fussleisten fest, die nach dem Einspannen keinen 90°-Winkel beibehalten (siehe Abb. 9).

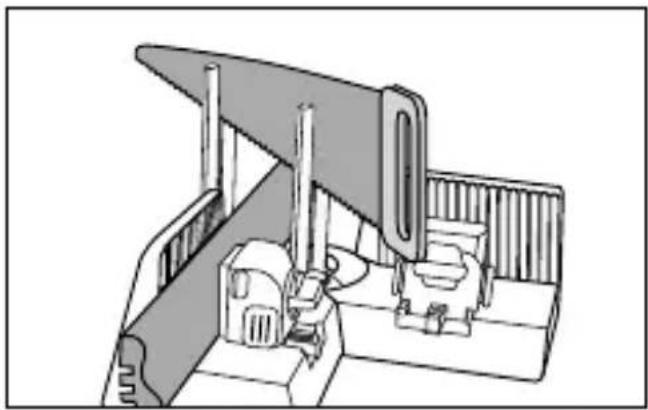

◆ Führen Sie mit der anderen Hand die Säge von oben durch die Führungsstäbe ⑦ (siehe Abb. 10).
◆ Sägen Sie das Holzwerkstück durch.
Drehen Sie den Feststellknopf ⑤ gegen den Uhrzeigersinn, um das Holzwerkstück zu lösen (siehe Abb. 11).
Entnehmen Sie das Holzwerkstück.

Reinigung und Aufbewahrung
ACHTUNG! SACHSCHADEN!
▶ Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel, da diese die Oberfläche des Produkts angreifen können.
♦ Verwenden Sie eine weiche und trockene Bürste, um die Sägespäne vom Produkt zu entfernen.
♦ Reinigen Sie das Produkt zusätzlich mit einem trockenen Tuch.
Lagern Sie das Produkt an einem sauberen, trockenen Ort ohne direkte Sonneneinstrahlung.
Entsorgung

Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Das Produkt ist recycelbar, unterliegt einer erweiterten Herstellerverantwortung und wird getrennt gesammelt.
1-7:Kunststoffe,
20-22: Papier und Pappe,
80-98: Verbundstoffe.
Service
DE ServiceDeutschland
Tel.: 0800 5435 111
(kostenfrei aus dem dt. Festnetz/Mobilfunknetz)
E-Mail: kompernass@lidl.de
AT ServiceÖsterreich
Tel.: 0820 201 222
E-Mail: kompernass@lidl.at
CH ServiceSchweiz
Tel.: 0800 56 44 33
E-Mail: kompernass@lidl.ch
IAN 380558_2110
