IAN 380558 - Nastaviteľná krabička na záložky PARKSIDE - Bezplatný návod na obsluhu

Značka	Parkside
Model	IAN 380558
Typ produktu	Nastaviteľná pokosnica
Správne použitie	Meranie vnútorných/vonkajších uhlov (85°-180°) a rezanie pokosov
Max. výška obrobku	100 mm
Šírka obrobku	5 až 30 mm
Rozsah merania uhla	85° až 180°
Materiál	Plast a kov
Obsah balenia	Pokosnica, pohyblivé ramená, upínacie príruby, upínacie čeľuste, tlačidlá, matica, vodiace tyče, klipy, prvky na vedenie rezu A a B, blokovacia páka, skrutky, podložky, dištančné vložky, imbusový kľúč 4 mm, návod na použitie
Napájanie	Žiadne (ručný nástroj)
Hmotnosť (odhad)	Približne 1,5 kg
Rozmery (približne)	60 x 30 x 15 cm
Čistenie	Mäkká kefa a suchá handrička; žiadne agresívne prostriedky
Skladovanie	Čisté, suché, chránené pred slnkom
Bezpečnosť	Nosenie ochranných prostriedkov (okuliare, rukavice, ochrana sluchu a dýchania); kontrola pred použitím; nie pre deti bez dozoru
Náhradné diely	Nešpecifikované; kontaktujte zákaznícky servis
Opraviteľnosť	Žiadne pokyny na opravu; v prípade poruchy vymeňte nástroj
Záruka	Štandardná záruka výrobcu (kontaktujte zákaznícky servis)
Zákaznícky servis Francúzsko	0800 919270 / [e-mail]
Zákaznícky servis Belgicko	0800 12089 / [e-mail]

Často kladené otázky - IAN 380558 PARKSIDE

Ako zmerať uhol pomocou pokosnice Parkside IAN 380558?

Povoľte poistnú maticu o jednu otáčku, umiestnite pohyblivé ramená k stenám pre vnútorný uhol alebo okolo vonkajšieho uhla, potom maticu opäť dotiahnite. Šípky ukazujú hodnotu na stupnici.

Ako vložiť prvky na vedenie rezu?

Vložte vodiaci prvok A zhora do zárezu, potom zatlačte prvok B, kým nezapadne.

Ako odstrániť prvky na vedenie rezu?

Držte výrobok hornou časťou nahor, posuňte blokovaciu páku v smere šípky, aby ste odstránili prvok B, potom vyberte prvok A.

Aká je maximálna výška obrobku na rezanie?

Maximálna výška je 100 mm a šírka 5 až 30 mm.

Ako upnúť drevený obrobok na rezanie?

Stlačte uvoľňovacie tlačidlá na posunutie upínacej príruby, vložte obrobok medzi čeľusť a prírubu, uvoľnite tlačidlá, potom otočte poistné tlačidlo v smere hodinových ručičiek na zaistenie.

Ako vyčistiť pokosnicu?

Použite mäkkú suchú kefu na odstránenie pilín, potom suchú handričku. Nepoužívajte agresívne prostriedky.

Ako skladovať nástroj?

Uskladnite ho na čistom, suchom mieste a chránenom pred slnkom.

Aké ochranné prostriedky sa odporúčajú?

Vždy noste ochranu sluchu, protiprachovú masku, ochranné okuliare a rukavice.

Môžem tento nástroj používať na komerčné účely?

Nie, použitie je výhradne domáce. Akékoľvek komerčné alebo priemyselné použitie ruší záruku.

Čo robiť, ak niektoré diely chýbajú alebo sú poškodené?

Kontaktujte zákaznícky servis: vo Francúzsku na 0800 919270 alebo e-mailom [e-mail], v Belgicku na 0800 12089 alebo [e-mail].

NÁVOD NA OBSLUHU IAN 380558 PARKSIDE

Obal zlikvidujte ekologicky.

Informácie o tomto návode na obsluhu .....7 4

Používanie v súlade s účelom ..... 7 4

Bezpečnosť 7 5

Rozsah dodávky/opis dielov .....7 6

Montáž 77

Použitie 78

Meranie uhla 78

Vloženie prvkov vedenia rezu 79

Vybratie prvkov vedenia rezu 79

Upnutie a pílenie dreveného obrobku 80

Informácie o tomto návode na obsluhu

Vašou kúpou ste sa rozhodli pre vysoko kvalitný výrobok. Pred prvým uvedením do prevádzky sa oboznámte s výrobkom.

Preto si pozorne prečítajte nasledujúci návod na obsluhu. Výrobok používajte iba podľa opisu a v uvedených oblastiach použitia. Tento návod na obsluhu si dobre uschovajte. Pri odovzdávaní výrobku tretej osobe s ním odovzdajte taktiež všetky podklady.

Používanie v súlade s účelom

Výrobok slúži výlučne na meranie uhlov a následné pílenie presných skosení. Môžu sa odmerať vnútorné a vonkajšie uhly od 85° do 180°. Môžu sa pílit’ drevené obrobky, napr. nožné lišty s max. výškou 100 mm a šírkou od 5 do 30 mm. Komerčné alebo priemyselné používanie nie je prípustné. V prípade používania v rozpore s účelom sa nepreberá žiadne ručenie. Za škody spôsobené nesprávnym alebo neodborným používaním, aplikáciou násilia alebo neoprávnenými úpravami sa taktiež nepreberá žiadne ručenie. Riziko nesie sám používatel’.

Bezpečnost'

Pred každým použitím skontrolujte, či je výrobok v bezchybnom stave. Ak sa zistia poškodenia, výrobok sa nesmie nad'alej používať.

■ Deťom dovolťe používať výrobok len ak sú pod dozorom. Deti nedokážu vždy správne rozpoznať možné nebezpečenstvo. Výrobok nie je hračka.

Tento výrobok nie je určený na používanie osobami (vrátane detí) s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosťami alebo s nedostatkom skúseností a/alebo znalostí, s výnimkou prípadu, ked' sú pod dohl'adom osoby zodpovednej za ich bezpečnosť alebo sú touto osobou inštruované, ako sa má výrobok používať.

Súčasťou dodávky sú malé diely, ktoré možno l’ahko prehltnút. V prípade prehltnutia dielu ihned’ konzultujte s lekárom.

Používajte ochranné vybavenie. Kvôli vlastnej bezpečnosti vždy noste vždy ochranu sluchu, ochrannú dýchaciu masku/ochrannú protiprachovú masku a ochranné okuliare a ochranné rukavice.

■ Všetky diely musia byť pred použitím namontované, inak existuje nebezpečenstvo poranenia!

■ Obrábaný drevený obrobok pevne upnite.

■ Hrdzavé sfarbenie alebo iné známky chemickej alebo mechanickej zmeny na dieloch môžu spôsobit' predčasné zlyhanie dielov.

Rozsah dodávky/opis dielov

- 1 × imbusový kl'úč, otvor kl'úča 4 mm 15

▶ Skontrolujte kompletnosť dodávky a prípadné viditel'né poškodenia.

▶ V prípade nekompletnej dodávky alebo poškodení spôsobených nedostatočným balením alebo dopravou sa obrátte na servisní poradenskú linku (pozri kapitolu Servis).

Montáž

♦ Odoberte pridržiavacie svorky ⑧ zo spodnej strany výrobku a odstráňte vodiace tyče ⑦ (pozri obr. 1). Pridržiavacie svorky ⑧ odstráňte.

Zoberte dve vodiace tyče ⑦ so zaoblenou stranou k sebe a zasuňte dištančnú tyč ⑭ do obidvoch vodiacich tyčí ⑦ (pozri obr. 2).

Obidve vodiace tyče ⑦ vložte do prvku vedenia rezu A ⑨ (pozri obr. 2).

♦ Položte jednu podložku ⑬ do každého vyhlíbenia prvku vedenia rezu A ⑨ a každú skrutku ⑫ zaskrutkujte pomocou imbusového klúča ⑮ do vodiacich tyčí ⑰ (pozri obr. 3).

Môžu sa odmerať vnútorné a vonkajšie uhly od 85° do 180°.

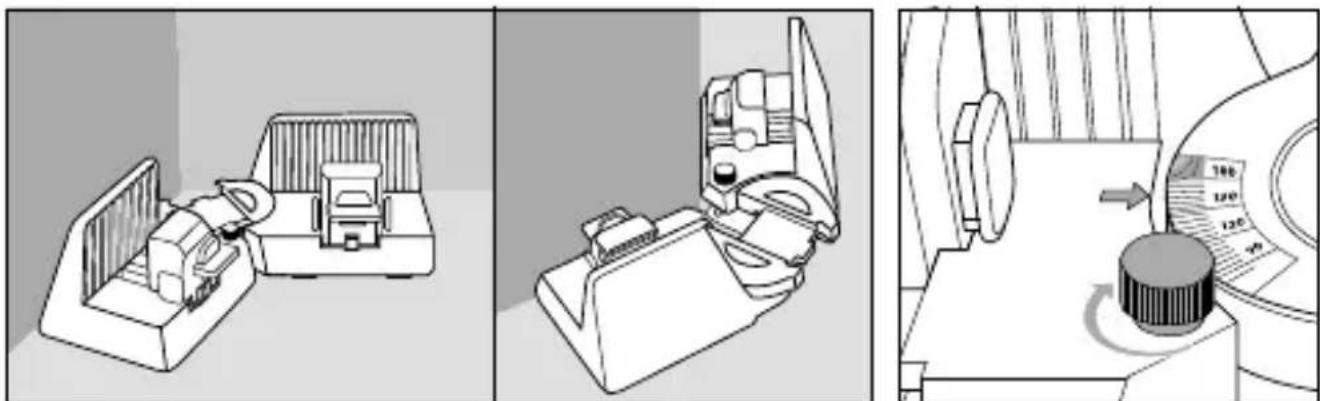

◆ Na odmeranie vnútorného alebo vonkajšieho uhla položte výrobok do alebo okolo jedného rohu. Pohyblivé ramená ① musia dosadať rovno k stene (pozri obr. 4).

Zaistovaciu maticu 6 pevne zatočte. Šípky pohyblivých ramien 1 ukazujú na stupnicu a udávajú meraný uhol (pozri obr. 5).

Vloženie prvkov vedenia rezu

Prvok vedenia rezu A ⑨ postavte zhora do určeného vyhlíbenia (pozri obr. 6). Prvok vedenia rezu A ⑨ stojí najprv nestabilne.
Prvok vedenia rezu B 10 zasuňte zhora do určeného vyhlíbenia, až kým nezaskočí (pozri obr. 6).

Vybratie prvkov vedenia rezu

UPOZORNENIE

▶ Aby ste mohli odmerat' vonkajší uhol, musíte prvky vedenia rezu A ⑨/B ⑩ z výrobku vybrať.

Podržte výrobok hornou stranou nahor a zatlačte aretačnú páku ⑪ v smere šípky ≈, aby bolo možné vybrať prvok vedenia rezu B ⑩ (pozri obr. 7).

♦ Vyberte prvok vedenia rezu A ⑨ (pozri obr. 7).

Upnutie a pílenie dreveného obrobku

UPOZORNENIE

Môžu sa pílif drevené obrobky, napr. nožné lišty s max. výškou 100 mm a šírkou od 5 do 30 mm.

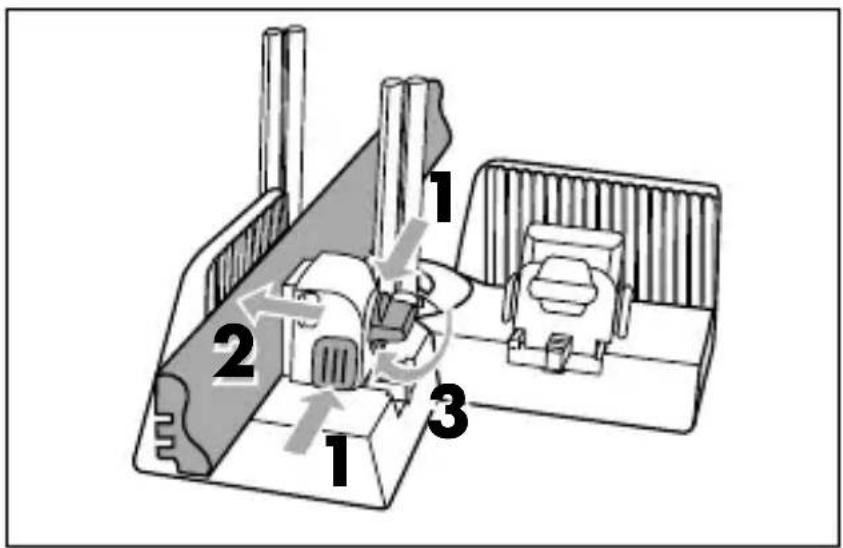

Uvolňovacie tlačidlá ④ podržte stlačené a presuňte upínaciu svorku ②, aby bolo možné umiestnit’ drevený obrobok.
♦ Drevený obrobok položte medzi prídržnú čel'usť ③ a upínaciu svorku ②. Dávajte pozor na to, aby drevený obrobok bol vedený popri vodiacich lištách ⑦ (pozri obr. 8).
Uvolňovacie tlačidlá ④ podržte stlačené a presuňte upínaciu svorku ② k drevenému obrobku. Uvolňovacie tlačidlá ④ pustite, ked' je drevený obrobok upnutý (pozri obr. 8).
Na zaistenie dreveného obrobku otočte zaistovacie tlačidlo v smere hodinových ručičiek (pozri obr. 8).

♦ Jednou rukou pridržiavajte výrobok na pohyblivom ramene ①. Pevne tiež pridržte soklové lišty, ktoré si po upnutí nezachovajú uhol 90° (pozri obr. 9).

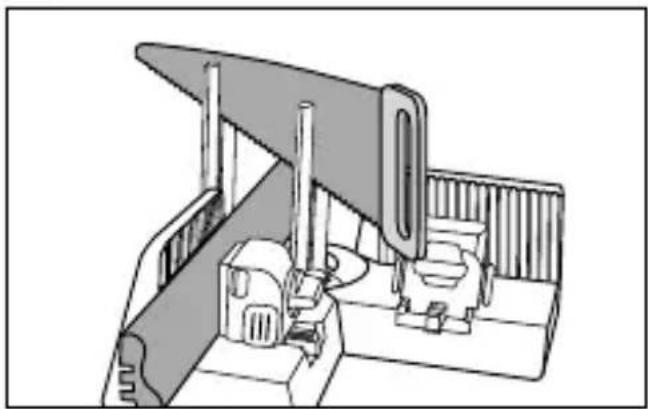

Druhou rukou ved'te pílu zhora cez vodiace tyče ⑦ (pozri obr. 10).

◆ Drevený obrobok prepíl'te.

◆ Na uvol'nenie dreveného obrobku otočte zaist'ovacie tlačidlo ⑤ proti smeru hodinových ručičiek (pozri obr. 11).

♦ Vyberte drevený obrobok.

▶ Nepoužívajte žiadne agresívne alebo abrazívne čistiace pro- striedky, pretože tieto môžu poškodit' povrchové časti výrobku.

◆ Na odstránenie pilín z výrobku používajte mäkkú a suchú kefu.

- Výrobok skladujte na čistom a suchom mieste bez priameho slnečného žiarenia.

Likvidácia

Výrobok zlikvidujte v autorizovanom podniku na likvidáciu odpadov alebo v miestnom zbernom stredisku na likvidáciu odpadov. Dodržiavajte platné predpisy. V prípade pochybností kontaktujte miestny zberný dvor.

Informácie o možnostiach likvidácie výrobku, ktorý doslúžil, získate od svojej obecnej alebo mestskej samosprávy.

Produkt je recyklovatel'ný, podlieha rozšírenej zodpovednosti výrobcu a zbiera sa oddelene.

b a

Obal zlikvidujte ekologicky.

Dbajte na označenie na rozličných obalových materiáloch a tieto prípadne zvlášť roztried’te. Obalové materiály sú označené skratkami (a) a číslicami (b) s nasledujúcim významom: 1 - 7: plasty, 20 - 22: papier a lepenka, 80 - 98: kompozitné materiály.

Servis

ServisSlovensko

Tel. [phone]

E-Mail: [e-mail]

IAN 380558_2110

Dovozca

Majte na pamäti, že nižšie uvedená adresa nie je adresou servisného strediska. Najprv kontaktujte uvedené servisné stredisko.
