Merk	Parkside
Model	IAN 380558
Producttype	Verstelbare verstekbak
Conform gebruik	Meten van binnen-/buitenhoeken (85°-180°) en verstekzagen
Max. werkstukhoogte	100 mm
Breedte werkstuk	5 tot 30 mm
Hoekmeetbereik	85° tot 180°
Materiaal	Kunststof en metaal
Leveringsomvang	Verstekbak, beweegbare armen, spanbruggen, vasthoudkaken, knoppen, moer, geleidestangen, clips, snijgeleidingsonderdelen A en B, blokkeerhendel, schroeven, ringen, afstandshouder, inbussleutel 4 mm, gebruiksaanwijzing
Voeding	Geen (handgereedschap)
Gewicht (geschat)	Ongeveer 1,5 kg
Afmetingen (ongeveer)	60 x 30 x 15 cm
Reiniging	Zachte borstel en droge doek; geen agressieve producten
Opslag	Schoon, droog, uit de zon
Veiligheid	Draag beschermende uitrusting (bril, handschoenen, gehoor- en ademhalingsbescherming); controleer voor gebruik; niet voor kinderen zonder toezicht
Reserveonderdelen	Niet gespecificeerd; neem contact op met de klantenservice
Repareerbaarheid	Geen reparatie-instructies; vervang het gereedschap bij defecten
Garantie	Standaard fabrieksgarantie (raadpleeg de klantendienst)
Klantenservice Frankrijk	0800 919270 / [e-mail]
Klantenservice België	0800 12089 / [e-mail]

Veelgestelde vragen - IAN 380558 PARKSIDE

Hoe meet ik een hoek met de verstekbak Parkside IAN 380558?

Draai de borgmoer een slag los, plaats de beweegbare armen tegen de muren voor een binnenhoek of rond een buitenhoek, draai de moer vervolgens weer vast. De pijlen geven de waarde op de schaal aan.

Hoe plaats ik de snijgeleidingsonderdelen?

Plaats onderdeel A van bovenaf in de inkeping, duw vervolgens onderdeel B erin tot het vastklikt.

Hoe verwijder ik de snijgeleidingsonderdelen?

Houd het product met de bovenkant naar boven, duw de blokkeerhendel in de richting van de pijl om onderdeel B te verwijderen, verwijder vervolgens onderdeel A.

Wat is de maximale hoogte van een te zagen werkstuk?

De maximale hoogte is 100 mm en de breedte 5 tot 30 mm.

Hoe klem ik een houten werkstuk vast om te zagen?

Druk op de ontgrendelingsknoppen om de spanbrug te verplaatsen, plaats het werkstuk tussen de kaak en de brug, laat de knoppen los en draai de stopknop met de klok mee om te vergrendelen.

Hoe reinig ik de verstekbak?

Gebruik een zachte, droge borstel om zaagsel te verwijderen, daarna een droge doek. Gebruik geen agressieve producten.

Hoe bewaar ik het gereedschap?

Bewaar het op een schone, droge plek uit de zon.

Welke beschermingsmiddelen worden aanbevolen?

Draag altijd gehoorbescherming, een stofmasker, een veiligheidsbril en handschoenen.

Kan ik dit gereedschap gebruiken voor commercieel gebruik?

Nee, het gebruik is uitsluitend voor huishoudelijk gebruik. Elk commercieel of industrieel gebruik maakt de garantie ongeldig.

Wat moet ik doen als er onderdelen ontbreken of beschadigd zijn?

Neem contact op met de klantenservice: in Frankrijk via 0800 919270 of per e-mail [e-mail], in België via 0800 12089 of [e-mail].

GEBRUIKSAANWIJZING IAN 380558 PARKSIDE

NL/BE Gebruiksaanwijzing Pagina 37

Informatie bij deze gebruiksaanwijzing 38

Gebruik in overeenstemming met de bestemming ..... 3 8

Veiligheid 39

Inhoud van het pakket / beschrijving van de onderdelen .... 40

Montage 41

Gebruik 42

Hoeken meten 42

Snijgeleiders plaatsen 43

Snijgeleiders verwijderen 43

Houten werkstuk vastklemmen en zagen ..... 4 4

Reinigen en opbergen .... 4 5

Afvoeren 46

Service 47

Importeur 47

Inleiding

Informatie bij deze gebruiksaanwijzing

Hartelijk gefeliciteerd!

Met uw aankoop hebt u voor een hoogwaardig product gekozen. Maak uzelf met het product vertrouwd voordat u het voor de eerste keer gebruikt. Lees hiertoe aandachtig de volgende gebruiksaanwijzing. Gebruik het product uitsluitend op de voorge-schreven wijze en voor de aangegeven doeleinden. Berg deze gebruiksaanwijzing zorgvuldig op. Geef alle documenten mee als u het product doorgeeft aan een derde.

Gebruik in overeenstemming met de bestemming

Het product dient uitsluitend voor het meten van hoeken en het vervolgens zagen van exacte verstekken. Binnen- en buitenhoeken van 85° t/m 180° kunnen worden gemeten. Houten werkstukken, bijv. plinten met een maximale hoogte van 100 mm en een dikte van 5 t/m 30 mm, kunnen worden gezaagd. Commercieel of industrieel gebruik is niet toegestaan. Voor gebruik in strijd met de bestemming aanvaardt de fabrikant geen aansprakelijkheid. Voor schade ten gevolge van oneigenlijke en verkeerde behandeling, gebruik van geweld en ongeoorloofde modificatie, is de fabrikant evenmin aansprakelijk. Het risico is uitsluitend voor de gebruiker.

Veiligheid

■ Controleer voor elk gebruik of het product zich in onberispelijke toestand bevindt. Merkt u schade op, dan mag het product niet meer worden gebruikt.

■ Laat kinderen het apparaat uitsluitend onder toezicht gebruiken. Kinderen kunnen mogelijke gevaren niet altijd goed inschatten. Het product is geen speelgoed.

- Dit product is niet bedoeld voor gebruik door personen (met inbegrip van kinderen) met beperkte fysieke, zintuiglijke of geestelijke vermogens of met gebrek aan ervaring en/of kennis, tenzij ze onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon of van die persoon aanwijzingen gekregen hebben voor het gebruik van het product.

In het geleverde pakket bevinden zich kleine onderdelen die kunnen worden ingeslikt. Als een onderdeel wordt ingeslikt, moet onmiddellijk een arts worden geraadpleegd.

Gebruik een beschermingsuitrusting. Draag voor uw eigen veiligheid altijd gehoorbescherming, een ademhalings-/stofmasker, een veiligheidsbril en veiligheidshandschoenen.

■ Voordat u het product in gebruik neemt, moeten alle onderdelen naar behoren gemonteerd zijn, anders bestaat er gevaar voor letsel!

Klem het te bewerken houten werkstuk altijd vast.

Roest of andere tekenen van chemische of mechanische veranderingen van de onderdelen kunnen ervoor zorgen dat de onderdelen vroegtijdig defect raken.

Inhoud van het pakket / beschrijving van de onderdelen

• Verstelbare verstekbak
-Beweegbare armen 1
-Spanklemmen 2
-Rugsteunen 3
–Vergrendelingsknoppen 4
-Borgknoppen 5
-Hoekvergrendelingsmoer 6

- 4 × geleidestang ⑦

- 4 × geleidepen 8

• 1 x snijgeleider A 9

• 1 x snijgeleider B 10

–Vergrendelingshendel 11

- 4 × schroef 12

- 4 × sluitring 13

- 2 x afstandhouder 14

- 1 × inbussleutel SW 4 mm ⑮

- Deze gebruiksaanwijzing

OPMERKING

▶ Controleer of het pakket compleet is en of er sprake is van zichtbare schade.

OPMERKING

▶ Neem contact op met de servicehelpdesk (zie het hoofdstuk Service) als het pakket niet compleet is, of als er sprake is van schade door gebrekkige verpakking of transport.

Montage

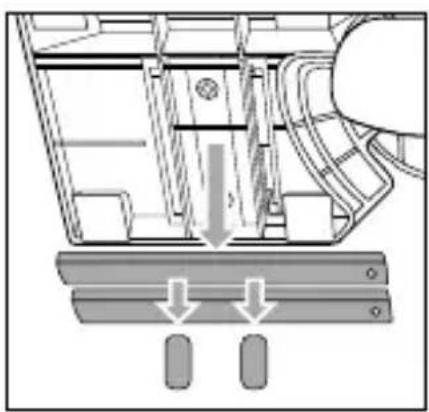

Neem de geleidepennen ⑧ van de onderkant van het product en verwijder de geleidestangen ⑦ (zie afb. 1). Werp de geleidepennen ⑧ weg.

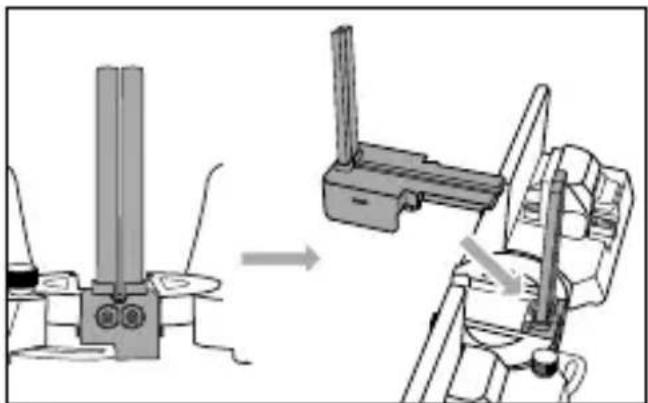

Houd de twee geleidestangen ⑦ met de afgeronde kant tegen elkaar en schuif een afstandhouder ⑭ in beide geleidestangen ⑦ (zie afb. 2).
Zet beide geleidestangen ⑦ in de snijgeleider A ⑨ (zie afb. 2).
Leg twee sluitringen 13 in de uitsparingen van de snijgeleider A 9 en draai twee schroeven 12 met de inbussleutel 15 in de geleide- stangen 7 (zie afb. 3).
Herhaal deze stappen om beide overige geleidestangen ⑦ aan de snijgeleider B ⑩ te bevestigen.

Afb. 1 Afb. 2 Afb. 3

Gebruik

Hoeken meten

OPMERKING

Binnen- en buitenhoeken van 85° t/m 180° kunnen worden gemeten.
▶ Voor het meten van een buitenhoek dient u beide eventueel eerder geplaatste snijgeleiders A ⑨ en B ⑩ te verwijderen.

Draai de hoekvergrendelingsmoer ⑥ slechts één slag los, zodat de schroef er niet uit kan vallen.

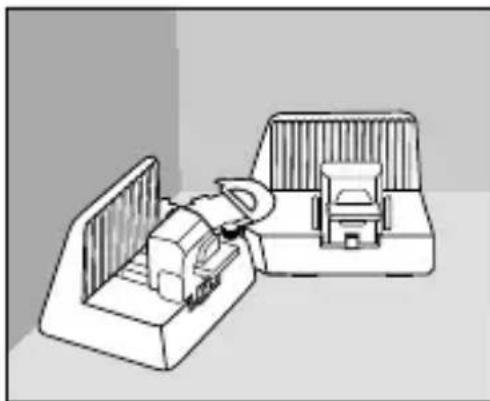

Leg het product in of rond een hoek om een binnen- of buitenhoek te meten. De beweegbare armen ① moeten plat tegen de wand liggen (zie afb. 4).

Draai de hoekvergrendelingsmoer ⑥ vast. De pijlen op de beweegbare armen ① wijzen naar de schaalverdeling en geven de gemeten hoek aan (zie afb. 5).

Snijgeleiders plaatsen

Steek de snijgeleider A ⑨ van boven af in de daarvoor bedoelde uitsparing (zie afb. 6). De snijgeleider A ⑨ staat aanvankelijk niet stevig.

♦ Steek de snijgeleider B 10 van boven af in de daarvoor bedoelde uitsparing tot hij vastklikt (zie afb. 6).

Snijgeleiders verwijderen

OPMERKING

▶ Voor het meten van een buitenhoek dient u beide snijgeleiders A ⑨ en B ⑩ uit het product te verwijderen.

Houd het product met de bovenkant omhoog en druk de vergren- delingshendel ⑪ in de richting van de pijl ≈ om de snijgeleider B ⑩ te verwijderen (zie afb. 7).

♦ Verwijder de snijgeleider A ⑨ (zie afb. 7).

♦ Voorzichtig! Als u bij deze handeling het product ondersteboven houdt, valt de snijgeleider A ⑨ er automatisch uit.

Houten werkstuk vastklemmen en zagen

OPMERKING

Houten werkstukken, bijv. plinten met een maximale hoogte van 100 mm en een dikte van 5 t/m 30 mm, kunnen worden gezaagd.

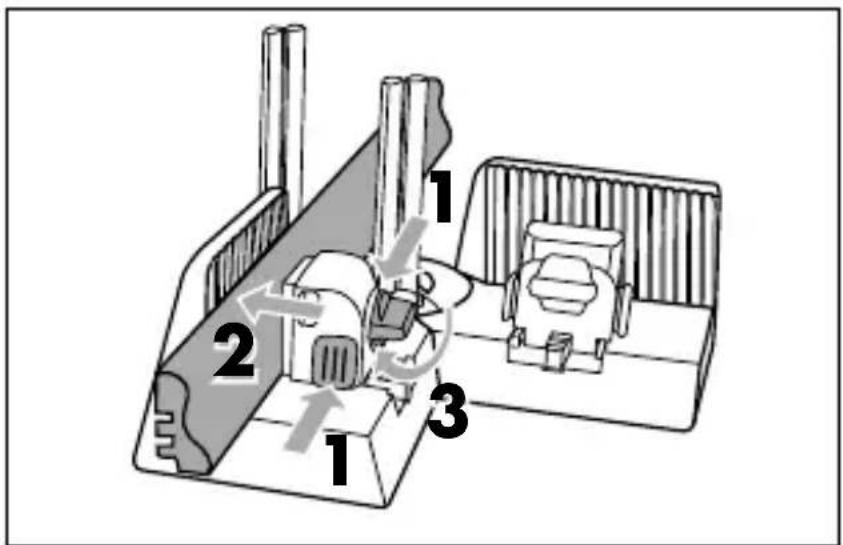

Houd de vergrendelingsknoppen ④ ingedrukt en verschuif de spanklem ② om het houten werkstuk te positioneren.
Leg het houten werkstuk tussen de rugsteun ③ en de spanklem ②. Let erop dat het houten werkstuk voorbij de geleidestangen ⑦ moet steken (zie afb. 8).
Houd de vergrendelingsknoppen ④ ingedrukt en verschuif de spanklem ② om het houten werkstuk te positioneren. Laat de vergrendelingsknoppen ④ los wanneer het houten werkstuk is vastgeklemd (zie afb. 8).
♦ Draai de borgknop ⑤ met de wijzers van de klok mee om het houten werkstuk vast te zetten (zie afb. 8).

Houd met één hand het product bij een beweegbare arm ① vast. Houd bovendien plinten vast die na het vastklemmen geen hoek van negentig graden vormen (zie afb.9).

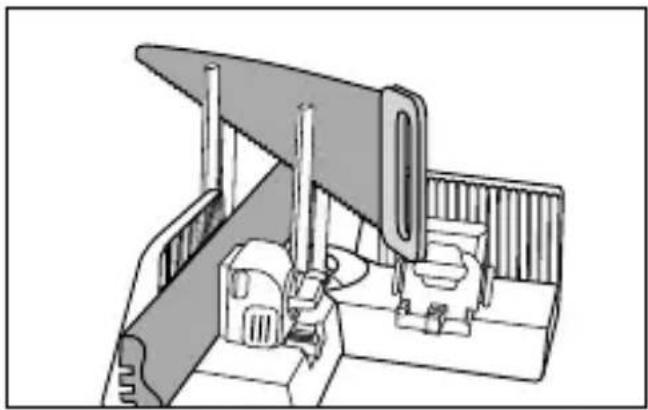

♦ Leid met de andere hand de zaag van bovenaf door de geleide- stangen ⑦ (zie afb. 10).

♦ Zaag het houten werkstuk door.

♦ Draai de borgknop ⑤ tegen de wijzers van de klok in om het houten werkstuk los te maken (zie afb. 11).

♦ Verwijder het houten werkstuk.

- Gebruik geen agressieve of schurende schoonmaakmiddelen, omdat deze het oppervlak van het product kunnen aantasten.

Gebruik een zachte, droge borstel om de zaagspaanders van het product te verwijderen.

♦ Reinig het product daarna met een droge doek.

♦ Berg het apparaat op een schone, droge plaats zonder rechtstreeks zonlicht op.

Afvoeren

Voer het product af via een erkend afvalverwerkingsbedrijf of via uw gemeentereiniging. Neem de bestaande voorschriften in acht. Neem bij twijfel contact op met uw gemeentereiniging.

Informatie over mogelijkheden voor het afvoeren van het afgedankte product krijgt u bij uw gemeentereiniging.

Het product is recycleerbaar; er is een uitgebreide producentenverantwoordelijkheid op van toepassing en het afval wordt gescheiden ingezameld.

b a

Voer de verpakking af conform de milieuvoorschriften. Let op de aanduiding op de verschillende verpakkingsmaterialen en voer ze zo nodig gescheiden af. De verpakkingsmaterialen zijn voorzien van afkortingen (a) en cijfers (b) met de volgende betekenis:

1-7: kunststoffen, 20-22: papier en karton, 80-98: composietmaterialen.

Service

ServiceNederland

Tel.: [phone]

E-Mail: [e-mail]

ServiceBelgië

Tel.: [phone]

E-Mail: [e-mail]

IAN 380558_2110

Importeur

Let op: het volgende adres is geen serviceadres. Neem eerst contact op met het opgegeven serviceadres.
