IAN 380558 - Nastavitelná krabička na záložky PARKSIDE - Bezplatný návod k obsluze

Značka	Parkside
Model	IAN 380558
Typ výrobku	Nastavitelná pokosnice
Odpovídající použití	Měření vnitřních/vnějších úhlů (85°-180°) a pokosové řezání
Max. výška kusu	100 mm
Šířka kusu	5 až 30 mm
Rozsah měření úhlu	85° až 180°
Materiál	Plast a kov
Obsah dodávky	Pokosnice, pohyblivá ramena, upínací příruby, upínací čelisti, tlačítka, matice, vodicí lišty, klipy, prvky vedení řezu A a B, blokovací páka, šrouby, podložky, distanční podložky, imbusový klíč 4 mm, návod k použití
Napájení	Žádné (ruční nástroj)
Hmotnost (odhadovaná)	Přibližně 1,5 kg
Rozměry (přibližně)	60 x 30 x 15 cm
Čištění	Měkký kartáč a suchý hadřík; nepoužívejte agresivní prostředky
Skladování	Čisté, suché, chráněné před sluncem
Bezpečnost	Používejte ochranné pomůcky (brýle, rukavice, ochrana sluchu a dýchacích cest); před použitím zkontrolujte; nenechávejte bez dozoru děti
Náhradní díly	Nespecifikováno; kontaktujte poprodejní servis
Opravitelnost	Žádné pokyny k opravě; v případě poruchy nástroj vyměňte
Záruka	Standardní záruka výrobce (kontaktujte poprodejní servis)
Poprodejní servis Francie	0800 919270 / [e-mail]
Poprodejní servis Belgie	0800 12089 / [e-mail]

Často kladené otázky - IAN 380558 PARKSIDE

Jak změřit úhel pomocí pokosnice Parkside IAN 380558?

Povolte pojistnou matici o jednu otáčku, přiložte pohyblivá ramena ke stěnám pro vnitřní úhel nebo kolem vnějšího úhlu, poté matici znovu utáhněte. Šipky ukazují hodnotu na stupnici.

Jak vložit prvky vedení řezu?

Vložte prvek vedení A shora do drážky, poté zatlačte prvek B, dokud nezapadne.

Jak vyjmout prvky vedení řezu?

Držte výrobek horní stranou nahoru, stiskněte blokovací páku ve směru šipky pro vyjmutí prvku B, poté vyjměte prvek A.

Jaká je maximální výška řezaného kusu?

Maximální výška je 100 mm a šířka 5 až 30 mm.

Jak upnout dřevěný kus pro řezání?

Stiskněte uvolňovací tlačítka pro posun upínací příruby, vložte kus mezi čelist a přírubu, uvolněte tlačítka, poté otočte aretačním knoflíkem ve směru hodinových ručiček pro zajištění.

Jak čistit pokosnici?

Použijte měkký suchý kartáč k odstranění pilin, poté suchý hadřík. Nepoužívejte agresivní prostředky.

Jak skladovat nástroj?

Uchovávejte na čistém, suchém místě chráněném před sluncem.

Jaké ochranné pomůcky jsou doporučeny?

Vždy používejte ochranu sluchu, protiprachový respirátor, ochranné brýle a rukavice.

Mohu tento nástroj používat ke komerčním účelům?

Ne, použití je výhradně domácí. Jakékoli komerční nebo průmyslové použití ruší záruku.

Co dělat, pokud některé díly chybí nebo jsou poškozené?

Kontaktujte poprodejní servis: ve Francii na 0800 919270 nebo e-mailem [e-mail], v Belgii na 0800 12089 nebo [e-mail].

NÁVOD K OBSLUZE IAN 380558 PARKSIDE

ÚHLOMĚR A ÚHLOVÁ ŘEZAČKA

Návod k obsluze

SK

NASTAVITEL'NÉ POKOSNÉ REZADLO

Návod na obsluhu

DK

JUSTERBAR GERINGSLADE

CZ Návod k obsluze Strana 49

SK Návod na obsluhu Strana 73

Informace k tomuto návodu k obsluze ..... 5 0

Použití v souladu s určením ..... 50

Bezpečnost ....5 1

Rozsah dodávky / popis dílů ..... 5 2

Montáž 53

Použití 54

Měření úhlu 54

Vložení vodicích prvků pro řezání ..... 5 5

Vyjmutí vodicích prvků pro řezání ..... 5 5

Upnutí a řezání dřevěného obrobku 56

Čištění a skladování .... 5 7

Likvidace 58

Servis 59

Dovozce 59

Úvod

Informace k tomuto návodu k obsluze

Srdečně gratulujeme!

Svým nákupem jste se rozhodli pro velice kvalitní výrobek. Ještě před prvním uvedením do provozu se seznamte

s výrobkem. Pro tento účel si pozorně přečtěte následující návod k obsluze. Výrobek používejte pouze předepsaným způsobem a pro uvedené oblasti použití. Tento návod k obsluze dobře uschovejte. Při předávání výrobku třetím osobám předejte i tyto podklady.

Použití v souladu s určením

Výrobek slouží výhradně k měření úhlů a následnému řezání přesných pokosů. Lze měřit vnitřní a vnější úhel v rozmezí 85 až 180°. Lze řezat dřevěné obrobky, např. soklové lišty o maximální výšce 100 mm a šířce 5 až 30 mm. Komerční nebo průmyslové použití není dovoleno. Za použití v rozporu s určením se neručí. Odpovědnost se nepřebírá ani za škody způsobené nesprávným použitím nebo nesprávnou manipulací, použitím síly nebo neoprávněnou modifikací. Riziko nese výhradně uživatel.

Bezpečnost

■ Zkontrolujte, zda je výrobek před každým použitím v bezvadném stavu. Pokud se zjistí poškození, výrobek se nesmí dál používat.

Děti smí výrobek používat pouze pod dohledem. Děti nejsou schopny vždy správně rozpoznat možná nebezpečí. Výrobek není hračka.

Tento výrobek není určen k tomu, aby ho používaly osoby (včetně dětí) s omezenými fyzickými, senzorickými nebo duševními schopnostmi či nedostatkem zkušeností a/nebo znalostí, ledaže by ho používaly pod dohledem osoby zodpovědné za jejich bezpečnost nebo by od ní obdržely pokyny, jak výrobek používat.

■ Rozsah dodávky obsahuje malé, snadno spolknutelné díly. V případě spolknutí dílu ihned vyhledejte lékaře.

Používejte osobní ochranné prostředky. Pro vlastní bezpečnost vždy noste ochranu sluchu, ochranu dýchacích cest/ochrannou masku proti prachu, ochranné brýle a ochranné rukavice.

Všechny díly musí být před použitím rádně namontovány, jinak hrozí nebezpečí zranění!

Dřevěný obrobek určený k obrábění vždy pevně upněte.

■ Rezavé skvrny nebo jiné známky chemické nebo mechanické změny na dílech mohou způsobit předčasné selhání dílů.

Rozsah dodávky / popis dílů

- úhloměr a úhlová řezačka

-pohyblivá ramena 1

-upínací svorky ②

-přidržovací čelisti 3

- uvolňovací knoflíky 4

-stavěcí knoflíky 5

-stavěcí matice 6

• 4× vodicí tyč ⑦

• 4× klip držáku 8

- 1× vodicí prvek pro řezání A ⑨

- 1 × vodicí prvek pro řezání B ⑩

- aretační páčka ⑪

• 4× šroub 12

• 4× podložka 13

• 2× distanční tyč 14

- 1 × klíč s vnitřním šestihranem OK 4 mm 15

- tento návod k obsluze

UPOZORNĚNÍ

Zkontrolujte, zda je dodávka kompletní a není viditelně poškozená.

V případě neúplné dodávky nebo poškození vzniklého v důsledku vadného obalu nebo během přepravy kontaktujte servisní poradenskou linku (viz kapitola Servis).

Montáž

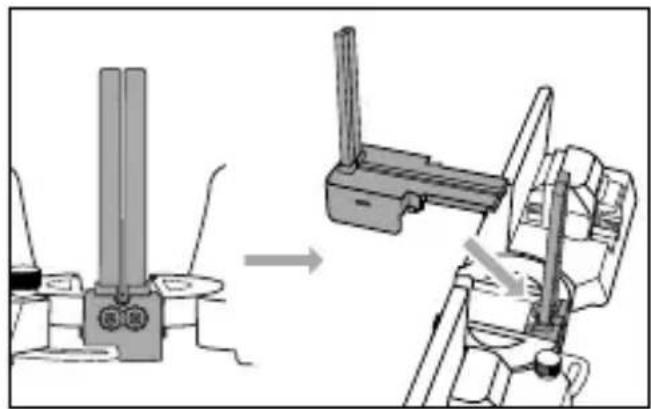

Sejměte klipy držáku ⑧ ze spodní strany výrobku a odstraňte vodicí tyče ⑦ (viz obr. 1). Odstraňte klipy držáku ⑧.
Uchopte dvě vodicí tyče ⑦, zaoblenou stranou k sobě, a zasuňte jednu distanční tyč ⑭ do obou vodicích tyčí ⑦ (viz obr. 2).
Obě vodicí tyče ⑦ vsad'te do vodicího prvku pro řezání A ⑨ (viz obr. 2).

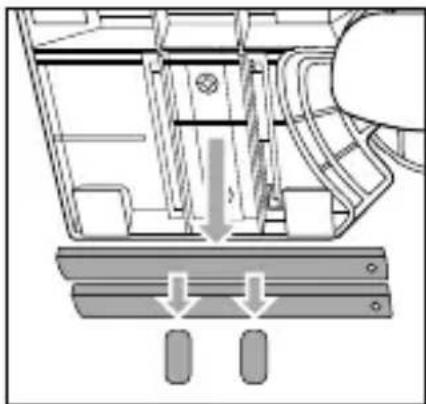

♦ Vložte po jedné podložce 13 do vybrání vodicího prvku pro řezání A 9 a zašroubujte vždy jeden šroub 12 klíčem s vnitřním šestihranem 15 do vodicích tyčí 7 (viz obr. 3).

◆ Opakujte kroky, abyste obě zbývající vodicí tyče ⑦ upevnili vodicím prvkem pro řezání B ⑩.

Lze měřit vnitřní a vnější úhel v rozmezí 85 až 180°.

▶ Abyste mohli změřit vnější úhel, musíte vyjmout příp. již vložené vodicí prvky pro řezání A ⑨/B ⑩.

♦ Povolte stavěcí matici ⑥ pouze jednou otáčkou, aby šroub nemohl vypadnout.

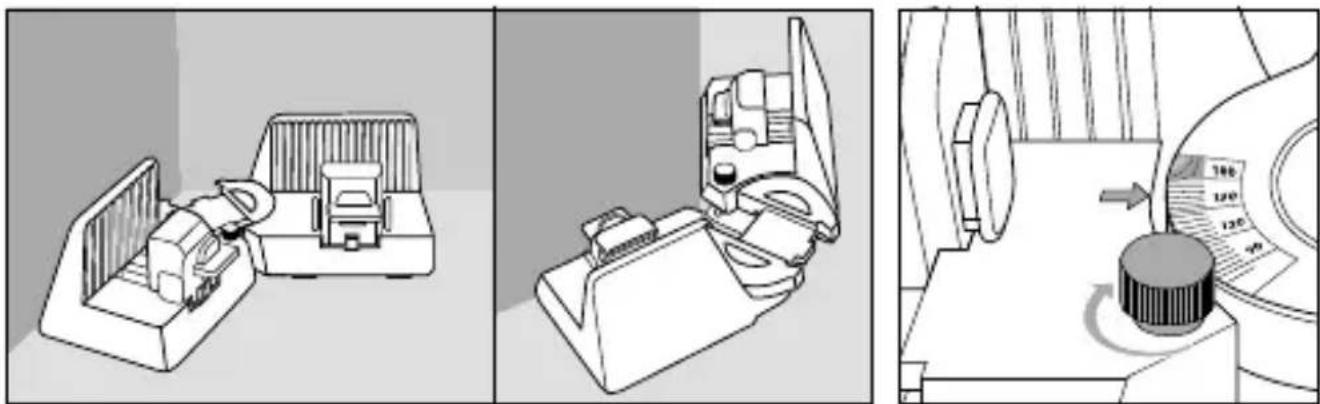

♦ Položte výrobek do rohu nebo kolem rohu, abyste změřili vnitřní nebo vnější úhel. Pohyblivá ramena ① musí přiléhat rovně ke stěně (viz obr. 4).

Utáhněte stavěcí matici ⑥. Šipky pohyblivých ramen ① ukazují na stupnici a udávají naměřený úhel (viz obr. 5).

Vložení vodicích prvků pro řezání

♦ Vodicí prvek pro řezání A ⑨ umístěte shora do připraveného vybrání (viz obr. 6). Vodicí prvek pro řezání A ⑨ je nejprve nestabilní.

♦ Vodicí prvek pro řezání B ⑩ zasuňte až do zajištění shora do připraveného vybrání (viz obr. 6).

Vyjmutí vodicích prvků pro řezání

UPOZORNĚNÍ

▶ Abyste mohli změřit vnější úhel, musíte z výrobku sejmout vodicí prvky pro řezání A ⑨/B ⑩.

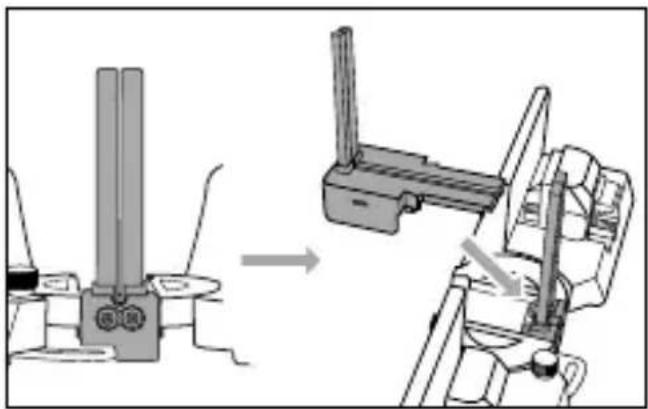

Držte výrobek horní stranou nahoru a stlačením aretační pácky 11 ve směru šipky ≡ vyjměte vodicí prvek pro řezání B 10 (viz obr. 7).

♦ Vyjměte vodicí prvek pro řezání A ⑨ (viz obr. 7).

♦ Opatrně! Pokud během postupu držíte výrobek spodní stranou nahoru, vodicí prvek pro řezání A ⑨ automaticky vypadne.

Upnutí a řezání dřevěného obrobku

UPOZORNĚNÍ

Lze řezat dřevěné obrobky, např. soklové lišty o maximální výšce 100 mm a šířce 5 až 30 mm.

Uvolňovací knoflíky ④ držte stisknuté a posuňte upínací svorku ②, abyste umístili dřevěný obrobek.

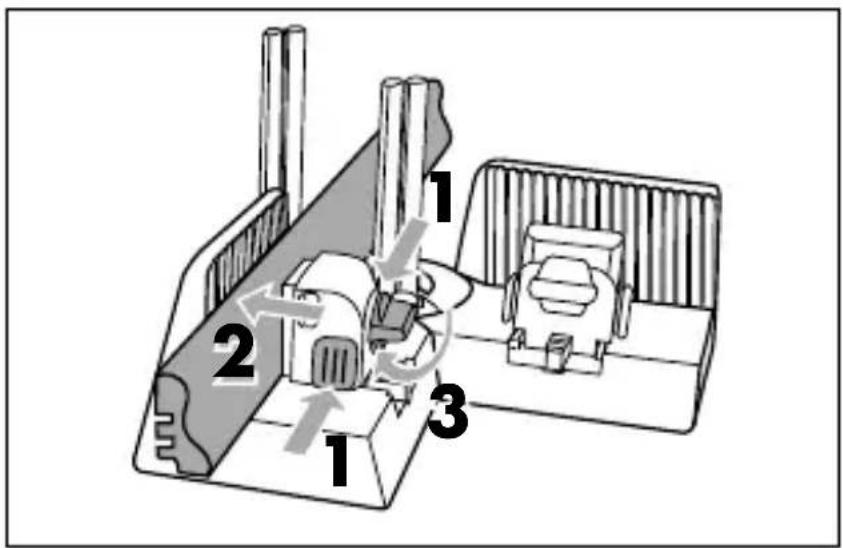

Dřevěný obrobek položte mezi přidržovací čelist ③ a upínací svorku ②. Dbejte na to, aby dřevěný obrobek byl veden kolem vodicích tyčí ⑦ (viz obr. 8).
Uvolňovací knoflíky 4 držte stisknuté a posuňte upínací svorku 2 k dřevěnému obrobku. Když je dřevěný obrobek upnutý, uvolněte uvolňovací knoflíky 4 (viz obr. 8).
♦ Otáčejte stavěcí knoflík ⑤ ve směru hodinových ručiček, abyste dřevěný obrobek upnuli (viz obr. 8).

Výrobek pevně přidržte jednou rukou u pohyblivého ramena ①. Kromě toho přidržujte soklové lišty, které si po upnutí nezachovají úhel 90° (viz obr. 9).

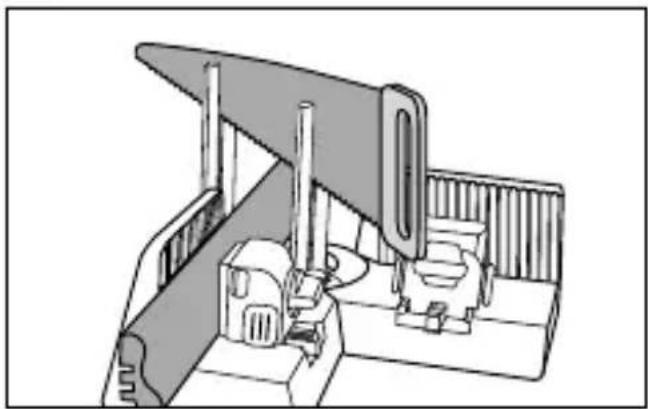

♦ Druhou rukou ved'te pilu shora vodicími tyčemi ⑦ (viz obr. 10).
Dřevěný obrobek přeřežte.
♦ Otáčejte stavěcí knoflík ⑤ proti směru hodinových ručiček, abyste dřevěný obrobek uvolnili (viz obr. 11).
♦ Vyjměte dřevěný obrobek.

Čištění a skladování

▶ Nepoužívejte žádné agresivní nebo abrazivní čisticí prostředky, protože by mohly poškodit povrch produktu.

♦ K odstranění pilin z výrobku používejte měkký a suchý kartáč.
♦ Výrobek navíc vyčistěte suchým hadříkem.
♦ Skladujte výrobek na čistém a suchém místě, bez přímého slunečního záření.

Likvidace

Výrobek zlikvidujte prostřednictvím schváleného podniku pro likvidaci odpadu nebo vašeho komunálního sběrného dvora. Dodržujte platné předpisy. V případě pochybností se informujte ve svém sběrném dvoře.

Informace o možnostech likvidace vysloužilého výrobku získáte na vašem obecním nebo městském úřadě.

Výrobek je recyklovatelný, podléhá rozšířené odpovědnosti výrobce a je shromažďován odděleně.

b a

Dbejte na označení na různých obalových materiálech a v případě potřeby tyto obaly roztrídte. Obalové materiály jsou označeny zkratkami (a) a číslicemi (b) s následujícím významem: 1–7: plasty, 20–22: papír a lepenka, 80–98: kompozitní materiály.

Servis

ServisČesko

Tel.: [phone]

E-Mail: [e-mail]

IAN 380558_2110

Dovozce

Dbejte prosím na to, že následující adresa není adresou servisu. Kontaktujte nejprve uvedený servis.

Srdečne vám blahoželáme!

• Nastavitel'né pokosné rezadlo

-Pohyblivé ramená 1

-Upínacie svorky ②

-Prídržné čel'uste ③

-Uvolňovacie tlačidlá 4

-Zaistovacie tlačidlá 5

-Zaist'ovacie matice 6

- 4 × vodiaca tyč ⑦

• 4 × pridržiavacia svorka 8

- 1 × prvok vedenia rezu A ⑨

- 1 × prvok vedenia rezu B ⑩

-Aretačná páka 11

- 4 × skrutka 12

• 4 × podložka 13

• 2 × dištančná tyč 14

• Tento návod na obsluhu

UPOZORNENIE

Zopakujte tieto kroky, aby ste upevnili dve zvyšné vodiace tyče ⑦ s prvkom vedenia rezu B ⑩.

▶ Aby ste mohli odmerat' vonkajší uhol, musíte vybrat' vložené prvky vedenia rezu A ⑨/B ⑩.

◆ Uvol'nite zaist'ovaciu maticu ⑥ iba s jednou otáčkou, aby nemohla vypadnúť skrutka.

♦ Opatrne! Ked' pri tomto postupe držíte výrobok spodnou stranou nahor, prvok vedenia rezu A ⑨ automaticky vypadne.

♦ Výrobok navyše vyčistite suchou handrou.
