| Marka | Parkside |
| Model | IAN 380558 |
| Typ produktu | Regulowana skrzynka uciosowa |
| Zgodne przeznaczenie | Pomiar kątów wewnętrznych/zewnętrznych (85°-180°) i cięcie uciosowe |
| Maksymalna wysokość elementu | 100 mm |
| Szerokość elementu | 5 do 30 mm |
| Zakres pomiaru kąta | 85° do 180° |
| Materiał | Tworzywo sztuczne i metal |
| Zawartość opakowania | Skrzynka uciosowa, ramiona ruchome, zaciski, szczęki mocujące, przyciski, nakrętka, prowadnice, klipsy, elementy prowadzenia cięcia A i B, dźwignia blokująca, śruby, podkładki, dystanse, klucz imbusowy 4 mm, instrukcja obsługi |
| Zasilanie | Brak (narzędzie ręczne) |
| Waga (szacunkowa) | Około 1,5 kg |
| Wymiary (około) | 60 x 30 x 15 cm |
| Czyszczenie | Miękka szczotka i sucha szmatka; bez agresywnych środków |
| Przechowywanie | Czyste, suche, chronić przed słońcem |
| Bezpieczeństwo | Stosować sprzęt ochronny (okulary, rękawice, ochrona słuchu i dróg oddechowych); sprawdzić przed użyciem; nie dla dzieci bez nadzoru |
| Części zamienne | Nieokreślone; skontaktuj się z serwisem |
| Naprawialność | Brak instrukcji naprawy; w przypadku uszkodzenia wymienić narzędzie |
| Gwarancja | Standardowa gwarancja producenta (skontaktuj się z serwisem) |
| Serwis Francja | 0800 919270 / kompernass@lidl.fr |
| Serwis Belgia | 0800 12089 / kompernass@lidl.be |
Często zadawane pytania - IAN 380558 PARKSIDE
Pytania użytkowników dotyczące IAN 380558 PARKSIDE
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Regulowane pudełko na zakładki w formacie PDF za darmo! Znajdź swoją instrukcję IAN 380558 - PARKSIDE i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. IAN 380558 marki PARKSIDE.
INSTRUKCJA OBSŁUGI IAN 380558 PARKSIDE
PL Instrukcja obstugi Strona 61
Informacje o niniejszej instrukcji obstugi 62
Użytkowanie zgodne z przeznaczeniem .... 6 2
Bezpieczeństwo 63
Zakres dostawy/opis części ..... 6 4
Montaż 65
Zastosowanie 66
Pomiar kątów 66
Wkładanie prowadnic cięcia 67
Wyjmowanie prowadnic cięcia 67
Mocowanie i piłowanie drewnianego elementu ..... 6 8
Czyszczenie i przechowywanie ....6 9
Utylizacja 70
Serwis ....71
Importer ....71
Wstep
Informacje o niniejszej instrukcji obsługi
Serdeczne gratulacje!
Wybrany produkt charakteryzuje się wysoką jakością.
Przed pierwszym uruchomieniem prosimy o zapoznanie
się z produktem. W tym celu należy uważnie przeczytać poniższą instrukcję obsługi. Produkt należy użytkować wyłącznie zgodnie z zamieszczonym tu opisem oraz w podanym zakresie zastosowań. Instrukcję obsługi należy przechowywać w bezpiecznym miejscu. W przypadku przekazania urządzenia innej osobie należy dołączyć do niego również całą dokumentację.
Użytkowanie zgodne z przeznaczeniem
Produkt służy wyłącznie do pomiaru kątów, a następnie do cięcia dokładnych skosów. Można mierzyć kąty wewnętrzne i zewnętrzne od 85° do 180°. Piłowane mogą być elementy drewniane, np. listwy przypodłogowe, o maksymalnej wysokości 100 mm i szerokości od 5 do 30 mm. Zastosowanie w celach komercyjnych lub przemystowych jest niedozwolone. Producent nie ponosi odpowiedzialności za niezgodne z przeznaczeniem zastosowanie urządzenia. Odpowiedzialność producenta nie obejmuje również uszkodzeń powstałych wskutek niewłaściwego lub nieprawidłowego użytkowania, użycia siły i nieautoryzowanych modyfikacji urządzenia. Ryzyko takich działań ponosi wyłącznie użytkownik.
Bezpieczeństwo
■ Przed każdym użyciem należy sprawdzić, czy produkt jest w nie-nagannym stanie. W przypadku wykrycia uszkodzenia produktu nie wolno dalej używać.
Dzieci mogą użytkować urządzenie wyłącznie pod nadzorem osoby dorostej. Dzieci nie zawsze potrafią prawidłowo rozpo- znać ewentualne zagrożenia. Produkt nie jest zabawką.
■ Opisywanego produktu nie powinny obstugiwać osoby (w tym również dzieci) o ograniczonych zdolnościach fizycznych, senso- rycznych lub umystowych bądź osoby nieposiadające wystarczają- cego doświadczenia i/lub wiedzy, chyba że będą one korzystaty z niego pod nadzorem osoby odpowiedzialnej za ich bezpie- czeństwo lub też otrzymają od niej stosowne instrukcje dotyczące prawidłowej obstugi produktu.
■ Zestaw zawiera małe części, które można połknąć. W razie połknięcia należy niezwłocznie udać się do lekarza.
Korzystaj ze środków ochrony indywidualnej. Dla własnego bezpieczeństwa zawsze używaj podczas pracy ochronników słuchu, maski ochronnej dróg oddechowych / przeciwpyłowej, okularów ochronnych i rękawic ochronnych.
■ Wszystkie elementy muszą zostać przed użyciem prawidłowo za- montowane, gdyż w przeciwnym razie istnieje niebezpieczeństwo obrażeń!
■ Pewnie zamocuj obrabiany przedmiot z drewna.
Plamy rdzy i inne oznaki zmian chemicznych lub mechanicznych na elementach mogą spowodować ich przedwczesne uszkodzenie.
Zakres dostawy/opis części
- Regulowana skrzynka uciosowa
-Ruchome ramiona 1
-Zaciski mocujące ②
-Szczęki mocujące 3
-Przyciski zwalniające 4
-Pokrętła ustalające 5
-Nakrętka ustalająca 6
- 4 × pręt prowadzący ⑦
• 4 x klips mocujący 8
- 1 × prowadnica cięcia A ⑨
- 1 × prowadnica cięcia B ⑩
–Dźwignia blokująca 11
• 4 × śruba 12
- 4 × podkładka 13
- 2 × pręt dystansowy 14
- 1 × klucz imbusowy rozm. 4 mm 15
• Ta instrukcja obstugi
WSKAZÓWKA
▶ Sprawdź kompletność dostawy oraz czy nie ma widocznych uszkodzeń.
W przypadku niekompletnej dostawy bądź stwierdzenia uszkodzeń wskutek wadliwego opakowania lub transportu skontaktuj się z infolinią serwisową (patrz rozdział Serwis).
Montaž

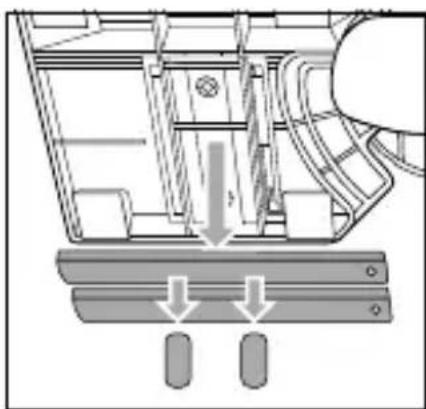

Zdejmij klipsy mocujące ⑧ od spodu produktu i wyjmij pręty prowadzące ⑦ (patrz rys. 1). Usuń klipsy mocujące ⑧.
♦ Weź dwa pręty prowadzące ⑦, zwrócone do siebie zaokrągloną stronę, i wsuń pręt dystansowy ⑭ w oba pręty prowadzące ⑦ (patrz rys. 2).
Wóż dwa pręty prowadzące ⑦ do prowadnicy cięcia A ⑨ (patrz rys. 2).
Umieść po jednej podkładce ⑬ w wgłębieniu prowadnicy cięcia A ⑨ i wkręć po jednej śrubie ⑫ za pomocą klucza imbusowego ⑮ w pręty prowadzące ⑦ (patrz rys. 3).
◆ Powtórz te kroki, aby zamocować dwa pozostałe pręty prowadzące ⑦ do prowadnicy cięcia B ⑩.
Rys. 1 Rys. 2 Rys. 3
Zastosowanie
Pomiar kątów
WSKAZÓWKA
▶ Można mierzyć kąty wewnętrzne i zewnętrzne od 85° do 180°.
Aby można było zmierzyć kąt zewnętrzny, należy ewentualnie wyjąć już włożone prowadnice cięcia A ⑨/B ⑩.
Poluzuj nakrętkę zabezpieczającą ⑥ tylko o jeden obrót, aby śruba nie mogła wypaść.

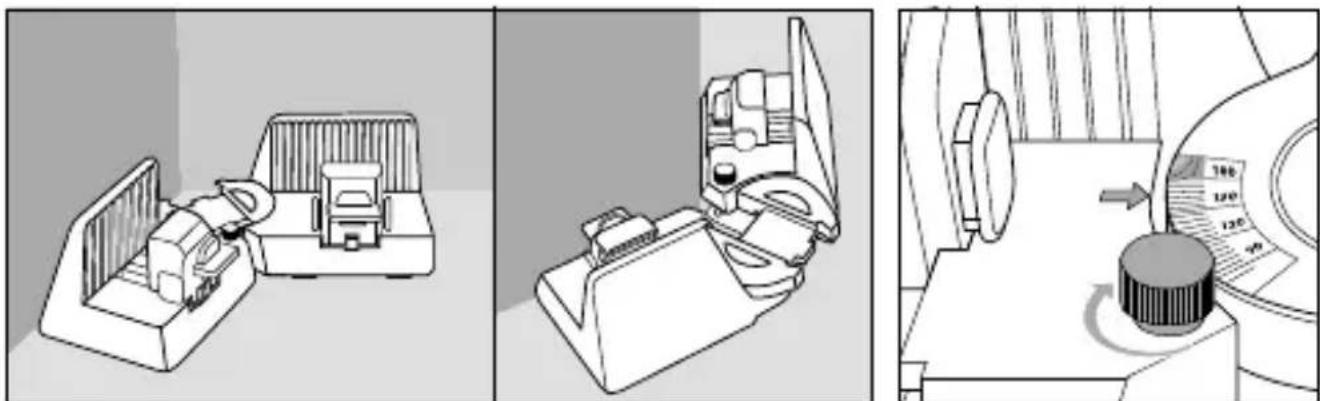

Umieść produkt w rogu lub na rogu, aby zmierzyć kąt wewnętrzny lub zewnętrzny. Ruchome ramiona ① muszą przylegać płasko do ściany (patrz rys. 4).
♦ Dokręć nakrętkę ustalającą ⑥. Strzałki ruchomych ramion ① wskazują na skalę i wskazują zmierzony kąt (patrz rys. 5).
Wkładanie prowadnic cięcia

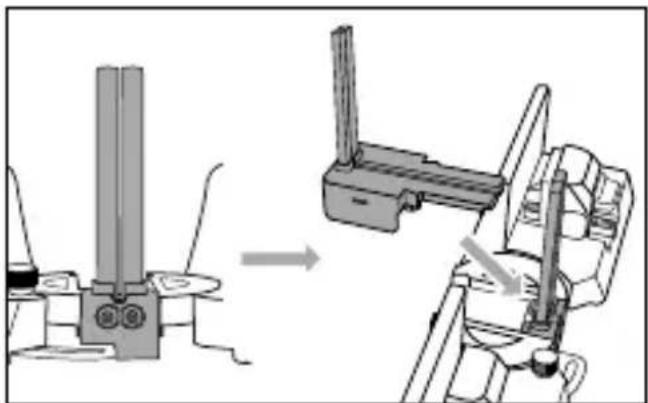

Wstaw prowadnicę cięcia A ⑨ od góry w przewidziane do tego celu wycięcie (patrz rys. 6). Prowadnica cięcia A ⑨ stoi najpierw niestabilnie.
♦ Wciśnij prowadnicę cięcia B 10 od góry, aż się zatrzaśnie w przewidzianym do tego celu wycięciu (patrz rys. 6).
Wyjmowanie prowadnic cięcia
WSKAZÓWKA
Aby można było zmierzyć kąt zewnętrzny, należy wyjąć z produktu już włożone prowadnice cięcia A ⑨/B ⑩.
Przytrzymaj produkt górą do góry i naciśnij dźwignię blokującą ⑪ w kierunku wskazanym strzałką ▲, aby wyjąć prowadnicę cięcia B ⑩ (patrz rys. 7).
♦ Wyjmij prowadnicę cięcia A ⑨ (patrz rys. 7).
Przestroga! Jeśli podczas pracy będziesz trzymać produkt dołem do góry, prowadnica cięcia A ⑨ automatycznie wypadnie.
Mocowanie i piłowanie drewnianego elementu
WSKAZÓWKA
▶ Piłowane mogą być elementy drewniane, np. listwy przypadłogowe, o maksymalnej wysokości 100 mm i szerokości od 5 do 30 mm.

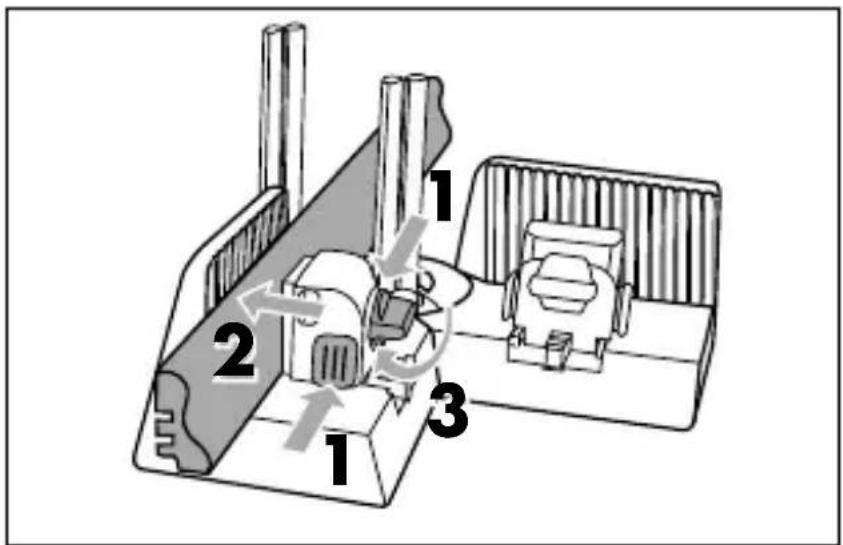

Przytrzymaj wciśnięte przyciski zwalniające ④ i przesuń zacisk mocujący ②, aby umieścić drewniany element.
Umieść element drewniany pomiędzy szczęką mocującą ③ a zaci-
skiem mocującym ②. Zwróć uwagę na to, aby drewniany element
prowadzony był wzdłuż prętów prowadzących ⑦ (patrz rys. 8).
Przytrzymaj wciśnięte przyciski zwalniające ④ i przesuń zacisk mocujący ② w kierunku drewnianego elementu. Puść przyciski zwalniające ④, gdy drewniany element zostanie zamocowany (patrz rys. 8).
Obróć pokrętło ustalające ⑤ w prawo, aby zamocować drewnia-ny element (patrz rys. 8).
Przytrzymaj produkt jedną ręką za ruchome ramię ①. Ponadto trzymaj listwy przypadłogowe, które po zamocowaniu nie zachowują kąta 90° (patrz rys. 9).

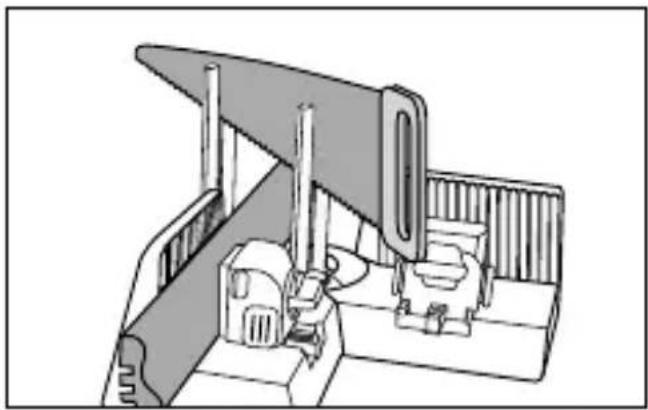

Drugą ręką prowadź piłę od góry przez pręty prowadzące ⑦ (patrz rys. 10).
♦ Przetnij drewniany element.
Obróć pokrętło ustalające ⑤ w lewo, aby zwolnić drewniany element (patrz rys. 11).
♦ Wyjmij drewniany element.
Czyszczenie i przechowywanie
UWAGA! SZKODY MATERIALNE!
▶ Nie używaj agresywnie działających ani ściernych środków czyszczących, ponieważ mogą one uszkodzić powierzchnię produktu.
Do usunięcia wiórów z produktu używaj miękkiej i suchej szczotki.
♦ Dodatkowo oczyść produkt suchą szmatką.
♦ Przechowuj produkt w czystym, suchym miejscu, bez bezpośredniego nastonecznienia.
Utylizacja
Zużyty produkt należy oddać do certyfikowanego zakładu utylizacji odpadów lub komunalnego zakładu oczyszczania. Przestrzegać obowiązujących przepisów. W razie pytań i wątpliwości odnośnie zasad utylizacji zwrócić się do miejscowego zakładu utylizacji odpadów.
Informacje na temat możliwości utylizacji wystużonego urządzenia można uzyskać w urzędzie gminy lub miasta.
Produkt można poddać recyklingowi, podlega rozszerzonej odpowiedzialności producenta i jest zbierany w ramach systemu segregacji odpadów.
Opakowania należy utylizować w sposób przyjazny dla środowiska.
Należy przestrzegać oznaczeń na różnych materiałach opakowaniowych i w razie potrzeby utylizować je zgodnie z zasadami segregacji odpadów. Materiały opakowaniowe są oznaczone skrótami (a) i cyframi (b) w następujący sposób: 1–7: tworzywa sztuczne, 20–22: papier i tektura, 80–98: kompozyty.
Serwis
SerwisPolska
Tel.: 22 397 4996
E-Mail: kompernass@lidl.pl
IAN 380558_2110
Importer
Pamiętaj, że poniższy adres nie jest adresem serwisu.
Skontaktuj się najpierw z odpowiednim punktem serwisowym.
