Type de produit	Lampe sous meuble à LED
Marque	Livarno Lux
Modèle	14164506L
Tension d'alimentation	230-240 V ~ 50 Hz (lampe) ; 200-240 V ~ 50/60 Hz (bloc d'alimentation)
Puissance nominale	5,8 W (lampe avec bloc) ; module LED : 4,5 W
Classe de protection	II
Indice de protection	IP20 (usage intérieur uniquement)
Bloc d'alimentation fourni	Modèle HS2100240V : sortie 21 V ⎓ 0,24 A, 5,04 W
Classe d'efficacité énergétique de la source lumineuse	E
Durée de vie des LED	25 000 heures
Type d'interrupteur	Infrarouge sans contact (portée < 10 cm)
Utilisation	Intérieur, locaux secs et fermés ; montage sous meuble
Contenu de la livraison	Lampe, câble d'alimentation, 2 vis, 2 caches, notice
Matériau de l'emballage	100 % papier recyclé
Garantie	36 mois
Entretien et nettoyage	Nettoyer avec un chiffon sec non pelucheux ; ne pas utiliser d'eau ou de solvants
Consignes de sécurité importantes	Ne pas utiliser avec un variateur ou interrupteur électronique ; ne pas regarder les LED avec un instrument optique ; risque d'électrocution : débrancher avant nettoyage
Pièces détachées et réparabilité	Source lumineuse et câble endommagé remplaçables uniquement par le fabricant ou un technicien qualifié ; pièces détachées disponibles pendant la durée de la garantie

FOIRE AUX QUESTIONS - 14164506L Livarno Lux

Comment installer la lampe Livarno Lux 14164506L sous un meuble ?

Maintenez la lampe contre la surface de montage, utilisez un niveau à bulle pour l'alignement, puis fixez-la avec les vis fournies. Placez les caches par-dessus les vis. Branchez la fiche de raccordement dans la prise de la lampe, puis la fiche secteur dans une prise de courant.

Puis-je utiliser cette lampe avec un variateur ou un interrupteur électronique ?

Non, la lampe n'est pas adaptée aux variateurs ni aux interrupteurs électroniques. L'utilisation avec ces dispositifs peut endommager la lampe et présente un risque.

Comment allumer et éteindre la lampe ?

La lampe dispose d'un interrupteur marche/arrêt à infrarouge : placez votre main à moins de 10 cm de l'interrupteur pour allumer ou éteindre la lampe.

Que faire si la lampe ne s'allume pas ?

Vérifiez d'abord que la fiche secteur est correctement branchée et que la prise de courant fonctionne. Assurez-vous que la fiche de raccordement est bien enfoncée dans la prise de la lampe. Si le problème persiste, contactez le service après-vente.

Puis-je remplacer moi-même la source lumineuse LED ?

Non, la source lumineuse ne peut être remplacée que par le fabricant, son représentant de maintenance ou une personne aux qualifications similaires. Toute tentative de remplacement par l'utilisateur est dangereuse et annule la garantie.

Comment nettoyer la lampe ?

Débranchez d'abord la lampe du secteur. Utilisez un chiffon sec et non pelucheux pour nettoyer la surface. N'utilisez jamais d'eau, de solvants ou de produits abrasifs, car ils pourraient endommager la lampe.

Quelle est la durée de garantie de la lampe Livarno Lux 14164506L ?

La garantie est de 36 mois à compter de la date d'achat. Elle couvre les défauts de matériaux et de fabrication. Conservez le ticket de caisse et la référence IAN 420079_2201 comme preuve d'achat.

Puis-je utiliser la lampe dans une cuisine ou une salle de bain ?

Cette lampe est conçue uniquement pour un usage intérieur dans des locaux secs et fermés (indice IP20). Elle ne doit pas être exposée à l'humidité ou aux éclaboussures. Ne l'utilisez pas dans une salle de bain ou une cuisine près de l'eau.

Que faire en cas de câble d'alimentation endommagé ?

Le remplacement du câble flexible extérieur endommagé est exclusivement réservé au fabricant, à son représentant de maintenance ou à un spécialiste qualifié. N'utilisez pas la lampe si le câble est endommagé.

Combien de lampes puis-je connecter sur une même prise de courant ?

Pour le modèle 14164602L (non celui-ci), un maximum de 3 réglettes de même type peuvent fonctionner sur une même prise. Pour le modèle 14164506L, aucune limite spécifique n'est indiquée, mais respectez la puissance totale de la prise.

MODE D'EMPLOI 14164506L Livarno Lux

Manuel de montage, d'utilisation et consignes de sécurité

Avant de lire le mode d'emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

FR / BE Manuel de montage, d'utilisation et consignes de sécurité Page 21

Légende des pictogrammes utilisés

Utilisation conforme à l'usage prévu Page 23

Contenu de la livraison.... Page 23

Descriptif des éléments - Page 24

Caractéristiques techniques.... Page 24

Sécurité page 24

Consignes de sécurité...... Page 24

Préparation......

Outils et matériels nécessaires Page 25

Mise en marche

Montage de la lampe...... Page 26

Allumer/éteindre la lampe Page 26

Garantie et service après-vente

Garantie Page 27

Déclaration de conformité...... Page 28

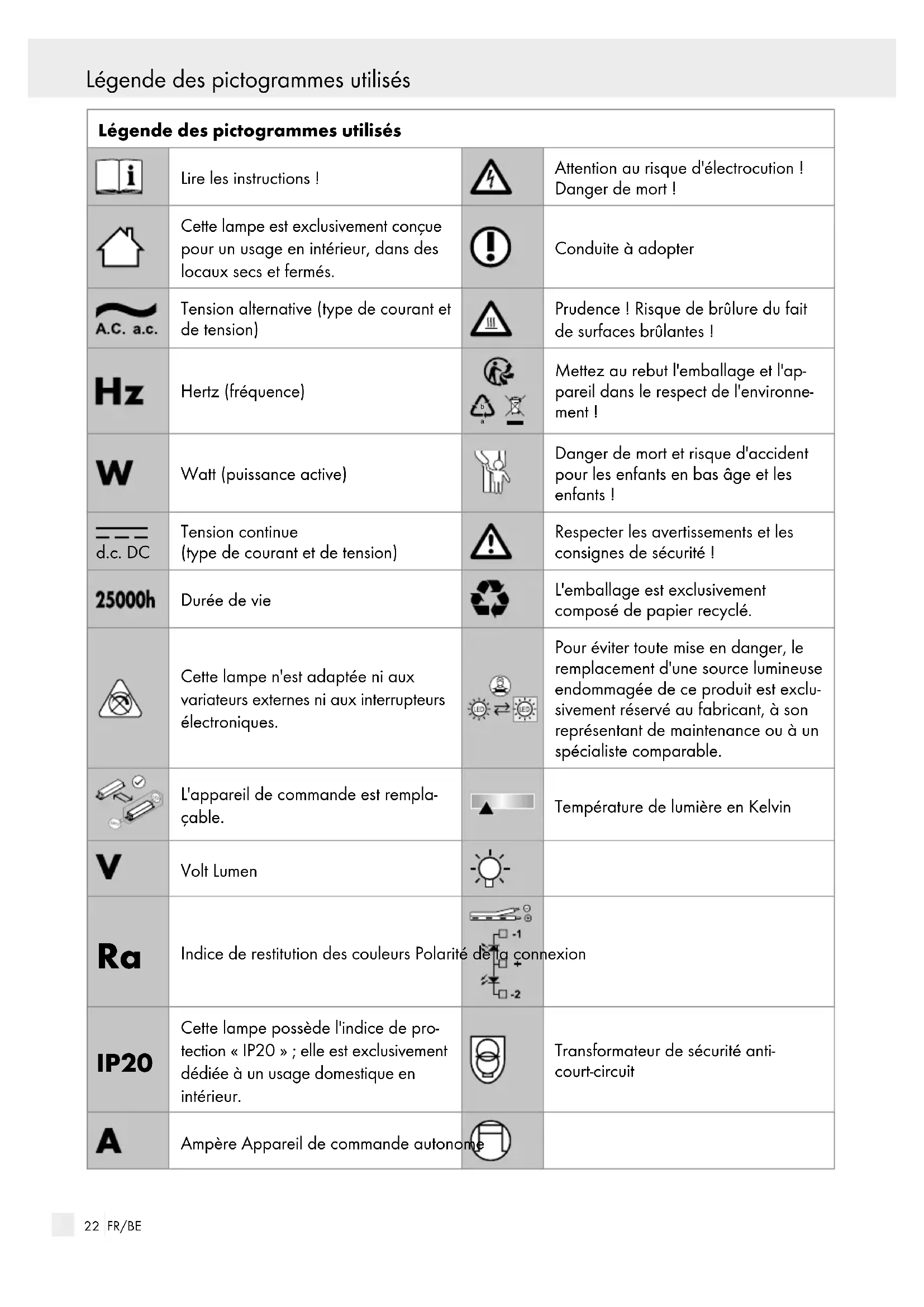

Légende des pictogrammes utilisés
	Lire les instructions !		Attention au risque d'électrocution !Danger de mort !
	Cette lampe est exclusivement conçue pour un usage en intérieur, dans des locaux secs et fermés.		Conduite à adopter
	Tension alternative (type de courant et de tension)		Prudence ! Risque de brûlure du fait de surfaces brûlantes !
	Hertz (fréquence)		Mettez au rebut l'emballage et l'appareil dans le respect de l'environnement !
	Watt (puissance active)		Danger de mort et risque d'accident pour les enfants en bas âge et les enfants !
	Tension continue (type de courant et de tension)		Respecter les avertissements et les consignes de sécurité !
25000h	Durée de vie		L'emballage est exclusivement composé de papier recyclé.
	Cette lampe n'est adaptée ni aux variateurs externes ni aux interrupteurs électroniques.		Pour éviter toute mise en danger, le remplacement d'une source lumineuse endommagée de ce produit est exclusivement réservé au fabricant, à son représentant de maintenance ou à un spécialiste comparable.
	L'appareil de commande est remplaçable.		Température de lumière en Kelvin
	Volt Lumen
	Indice de restitution des couleurs Polarité	connexion
	Cette lampe possède l'indice de protection « IP20 » ; elle est exclusivement dédiée à un usage domestique en intérieur.		Transformateur de sécurité anti-court-circuit
	Ampère Appareil de commande autonomon
mA	Milliampère	SELV	Basse tension de sécurité
ta	Température de mesure / ambiante maximale		14164602L : cette lampe ne doit fonctionner qu'avec le bloc d'alimentation HS1200500V fourni.
tc	Température du boîtier à l'endroit indiqué		14164506L : cette lampe ne doit fonctionner qu'avec le bloc d'alimentation HS2100240V fourni.
	Classe de protection II

- Introduction

Nous vous félicitons pour l'achat de votre nouvel appareil. Vous avez opté pour un produit de grande qualité. Veuillez

lire ce mode d'emploi intégralement et attentivement. Ouvrez la page contenant les illustrations. Le présent mode d'emploi fait partie de ce produit et contient des instructions essentielles pour sa mise en service et sa manipulation. Respectez toujours toutes les consignes de sécurité. Avant la mise en service, vérifiez si la tension est correcte et si toutes les pièces sont correctement montées. Si vous avez des questions ou des doutes concernant la manipulation de l'appareil, veuillez contacter votre revendeur ou le service après-vente. Veuillez conserver soigneusement ce mode d'emploi et remettez-le aux autres utilisateurs.

Utilisation conforme à l'usage prévu

Cette lampe est exclusivement conçue pour un usage intérieur, dans des locaux secs et fermés. Étant donné que la lampe

est équipée d'un interrupteur, il convient de l'installer à portée de main. Cette lampe peut être fixée sur toutes les surfaces normalement inflammables. Toute utilisation autre que celle décrite ou toute modification de l'appareil est interdite et entraîne un

endommagement de l'appareil. Un usage non conforme peut en outre provoquer d'autres dangers mortels et blessures ainsi que des défaillances techniques (par ex. court-circuit, incendie, décharge électrique). Cet appareil est uniquement destiné à un usage domestique privé.

Ce produit est conçu pour une utilisation normale.

Contenu de la livraison

Contrôlez toujours immédiatement après le déballage du produit que le contenu de la livraison est complet et que l'appareil se trouve en parfait état.

1 lampe sous meuble à LED 1 câble d'alimentation 2 vis 2 caches 1 notice de montage et d'utilisation

3 lampes sous meuble à LED

1 bloc d'alimentation

6 vis

1 notice de montage et d'utilisation

Descriptif des éléments

1 Cache (14164506L) 2 Vis 3 Prise de la lampe (14164506L) 4 Fiche de raccordement (14164506L) 5 Fiche secteur 6 Interrupteur marche/arrêt à infrarouge (14164506L) 7 Bague de recouvrement (14164602L) 8 Plaque réfléchissante (14164602L) 9 Plaque de base (14164602L) 10 Câble de lampe (14164602L) 11 Boîte de jonction (14164602L) 12 Interrupteur à tirette (14164602L)

Caractéristiques techniques

Lampe (bloc d'alimentation inclus)

Numéro de modèle : 14164506L

Tension de service : 230-240 V ~ 50 Hz

Puissance nominale : 5,8 W

Classe de protection : II /

Indice de protection : IP20

Bloc d'alimentation

Numéro de modèle : HS2100240V

Tension de service : 200-240 V ~ 50/60 Hz

Puissance de sortie : 21 V ===; 0,24A; 5,04W

Classe de protection : II / ☐

Module LED

Puissance nominale : 4,5 W

Ce produit contient une source lumineuse présentant la classe d'efficacité énergétique « E ».

Lampe (bloc d'alimentation inclus)

Numéro de modèle : 14164602L

Tension de service : 230-240 V ~ 50 Hz

Puissance nominale : max. 7,2 W

Classe de protection : II /

Indice de protection : IP20

Bloc d'alimentation

Numéro de modèle : HS1200500V

Tension de service : 200-240 V ~ 50/60 Hz

Puissance de sortie : 21 V ; 0,5 A ; 6 W

Classe de protection : II / ☐

Module LED

Puissance nominale : 3 x 1,8 W

Ce produit contient une source lumineuse présentant la classe d'efficacité énergétique « F ».

Consignes de sécurité

Les droits de recours en garantie sont annulés en cas de dommages résultant du non-respect du présent mode d'emploi ! Le fabricant décline toute responsabilité pour les dommages consécutifs !

Toute responsabilité est déclinée pour les dommages matériels ou corporels causés par une manipulation incorrecte ou par le non-respect des consignes de sécurité !

DENT pour les enfants en BAS âge et les enfants !

Ne jamais laisser les enfants manipuler sans surveillance le matériel d'emballage. Le matériel d'emballage présente un risque d'étouffement. Les enfants sous-estiment souvent les dangers. Toujours tenir le produit à l'écart des enfants.

Ce produit peut être utilisé par des enfants de 8 ans et plus, ainsi que par des personnes avec des capacités physiques, psychiques ou sensorielles réduites ou manquant d'expérience ou de connaissance s'ils sont surveillés ou s'ils ont été instruits de l'utilisation du produit de manière sûre et comprennent les risques liés à son utilisation. Les enfants ne doivent pas jouer avec ce produit. Le nettoyage et l'entretien du produit ne doivent pas être effectués par des enfants laissés sans surveillance.

Prévention de risques mortels par électrocution

Avant chaque branchement au secteur, contrôlez la lampe, le cordon secteur, ainsi que le cas échéant le cordon de connexion afin de détecter d'éventuels endommagements. N'utilisez jamais la lampe si vous constatez le moindre dommage.

Avertissement!

Un cordon secteur et un câble de raccordement endommagés représentent un danger de mort par électrocution.

Avant d'effectuer le montage, vérifiez que la tension secteur correspond à la tension de service requise de la lampe (voir „Caractéristiques techniques”). - Évitez impérativement tout contact de la lampe avec de l'eau ou d'autres liquides. N'ouvrez jamais les composants électriques (par ex. interrupteur, douille et.) et n'insérez aucun objet quelconque dans ceux-ci. De telles interventions impliquent un danger de mort par électrocution. ■ Uniquement saisir la fiche secteur par les parties isolées pour la brancher ou la débrancher ! La source lumineuse de cette lampe doit uniquement être remplacée par le fabricant, par un technicien mandaté par celui-ci ou par une personne aux qualifications similaires. Pour éviter toute mise en danger, le remplacement d'un câble flexible extérieur endommagé de cette lampe est exclusivement réservé au fabricant, à son représentant de maintenance ou à un spécialiste aux qualifications similaires. - Ne branchez la réglette au secteur qu'avec le cordon secteur d'origine. 14164602L : Veuillez noter qu'un nombre maximal de 3 réglettes de même type peuvent fonctionner par l'intermédiaire d'une même prise de courant.

RISQUE de blessures !

Vérifiez immédiatement l'état de chaque lampe, et de chaque verre de lampe, après le

déballage du produit. Ne pas utiliser la lampe avec une source lumineuse défectueuse et / ou un verre de lampe défectueux. Si vous constatez des dommages, veuillez contacter le service après-vente pour procéder au remplacement de la pièce défectueuse.

RISQUE de brûlure!

Afin d'éviter toute brûlure, vérifiez que la lampe soit éteinte et suffisamment froide avant de la manipuler. L'ampoule dégage une forte chaleur.

• Ce produit ne contient aucune pièce nécessitant une maintenance de la part de l'utilisateur. Lorsque les LED sont allumées, évitez de les regarder de trop près. Ne pas regarder les LED à l'aide d'un instrument optique (par exemple une loupe). N'utilisez pas cette lampe pour des

variateurs ni des commutateurs électroniques. Elle n'est pas conçue à

cet effet.

Veuillez vous conformer aux points suivants

Montez la lampe de telle sorte qu'elle soit protégée de l'humidité et des salissures. Soigneusement préparez le montage et l'effectuez sans précipitation. Préparez toutes les pièces détachées et l'outillage ou le matériel requis et posez-les à portée de main. Soyez toujours vigilant ! Faites toujours attention à ce que vous faites et agissez raisonnablement. N'effectuez jamais le montage de la lampe si vous n'êtes pas concentré ou si vous vous sentez mal.

Outils et matériels nécessaires

Les outils et matériels indiqués ne sont pas inclus dans le contenu de la livraison. Il s'agit là de données et de valeurs indicatives vous permettant de vous orienter. Les caractéristiques du matériel dépendent des conditions spécifiques sur place.

• Crayon / outil marqueur
• Tournevis
• Niveau à bulle
• Mètre ruban

Montage de la lampe

Remarque : avant le montage, assurez-vous qu'une prise électrique se trouve à proximité et peut être connectée au câble d'alimentation fourni.

1. Maintenez la lampe contre la surface de montage. Pour un alignement précis, utilisez un niveau à bulle.
2. Fixez la lampe sur la surface de montage à l'aide des vis fournies 2. Mettez ensuite les caches 1.
3. Enfichez la fiche de raccordement 4 dans la prise de la lampe 3.
4. Branchez la fiche secteur 5 dans une prise installée conformément aux spécifications applicables.

Votre lampe est à présent prête à l'emploi.

1. Retirez la bague de recouvrement 7 en la tournant dans le sens antihoraire.
2. Retirez avec précaution la plaque réfléchissante 8 de la plaque de base 9.
3. Maintenez la plaque de base 9 à l'endroit souhaité de la surface de montage.
4. Fixez la lampe sur la surface de montage à l'aide des vis fournies 2.

Remarque : lors de la pose des autres lampes, veillez à ce que toutes les connexions des câbles de lampe 10 puissent atteindre la boîte de jonction 11.

1. Raccordez ensuite toutes les connexions des câbles de lampe 10 à la boîte de jonction 11.
2. Mettez la plaque réfléchissante 8 sur la plaque de base 9 et fixez ensuite la bague de recouvrement 7 en la tournant dans le sens horaire de manière à la serrer.
3. Branchez la fiche secteur 5 dans une prise installée conformément aux spécifications applicables.

Votre lampe est à présent prête à l'emploi.

Allumer / éteindre la lampe

Allumez ou éteignez la lampe en plaçant votre main à moins de 10 cm de l'interrupteur marche/arrêt à infrarouge.

Allumez ou éteignez la lampe à l'aide de l'interrupteur à tirette 12.

Avertissement! RISQUE d'électrocution!

Débranchez la fiche secteur 5 de la prise de courant.

Avertissement ! RISQUE d'électrocution!

Pour des raisons de sécurité électrique, il est interdit de nettoyer la lampe à l'eau ou avec d'autres liquides ou encore de la plonger dans de l'eau. Pour le nettoyage, utilisez uniquement un chiffon sec qui ne peluche pas.

N'utilisez ni solvants, ni benzine, ni autres produits similaires. Ceci endommagerait la lampe.

□ Laissez refroidir la lampe complètement.

L'emballage se compose de matières recyclables pouvant être mises au rebut dans les déchetteries locales.

Veuillez respecter l'identification des matériaux d'emballage pour le tri sélectif, ils sont identifiés avec des abréviations (a) et des chiffres (b) ayant la signification

suivante : 1-7 : plastiques / 20-22 : papiers et cartons / 80-98 : matériaux composites.

Le produit est recyclable, soumis à la responsabilité élargie du fabricant et collecté séparément.

Afin de contribuer à la protection de l'environnement, veuillez ne pas jeter votre produit usagé dans les ordures ménagères, mais éliminez-le de manière appropriée. Pour obtenir des renseignements concernant les points de collecte et leurs horaires d'ouverture, vous pouvez contacter votre municipalité.

L'emballage est composé à 100 % de papier recyclé.

Les appareils usagés peuvent également être rapportés chez des commerçants qui proposent la vente d'appareils électriques.

Article l217-16 du code de la consommation

Lorsque l'acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l'acquisition ou de la réparation d'un bien meuble, une remise en état couverte par la garantie, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui restait à courir. Cette période court à compter de la demande d'intervention de l'acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d'intervention.

Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L217-4 à L217-13 du Code de la consommation et aux articles 1641 à 1648 et 2232 du Code Civil.

Article l217-4 du code de la consommation

Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance.

Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.

Article l217-5 du code de la consommation

Le bien est conforme au contrat :

1° S'il est propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant : - s'il correspond à la description donnée par le vendeur et possède les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle; - s'il présente les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage; 2° Ou s'il présente les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.

Article l217-12 du code de la consommation

L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.

Article 1641 du code civil

Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.

Article 1648 premier alinéa du code civil

L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice.

Garantie et service après-vente

Les pièces détachées indispensables à l'utilisation du produit sont disponibles pendant la durée de la garantie du produit.

Vous bénéficiez d'une garantie de 36 mois à partir de la date d'achat de l'appareil. Cet appareil a été fabriqué avec soin et soumis à un contrôle qualité minutieux. Pendant la durée de la garantie, nous réparons gratuitement tous les défauts de matériaux ou de fabrication. Cependant, si des défauts apparaissent pendant la période de garantie, veuillez expédier l'appareil à l'adresse SAV indiquée en mentionnant la référence de modèle suivante : 14164506L / 14164602L.

La garantie exclut les dommages dus à une manipulation incorrecte, au non-respect des instructions du mode d'emploi ou à une intervention par une personne non autorisée, ainsi que les pièces d'usure (p. ex. les ampoules). La durée de garantie n'est aucunement prolongée ou renouvelée par une pre-station de garantie.

Veuillez conserver le ticket de caisse et la référence de l'article (IAN 420079_2201) comme preuve d'achat.

- Déclaration de conformité CE

Ce produit remplit les critères des réglementations européennes et nationales. La conformité a été attestée. Les déclarations et documents correspondants sont en possession du fabricant.

Numéro de service gratuit :

Tél. : 00800 / 27456637
