14164506L - Iluminación Livarno Lux - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato 14164506L Livarno Lux en formato PDF.
| Tipo de producto | Lámpara para debajo del mueble LED |
| Marca | Livarno Lux |
| Modelo | 14164506L |
| Tensión de alimentación | 230-240 V ~ 50 Hz (lámpara); 200-240 V ~ 50/60 Hz (fuente de alimentación) |
| Potencia nominal | 5,8 W (lámpara con fuente); módulo LED: 4,5 W |
| Clase de protección | II |
| Índice de protección | IP20 (solo para uso interior) |
| Fuente de alimentación incluida | Modelo HS2100240V: salida 21 V ⎓ 0,24 A, 5,04 W |
| Clase de eficiencia energética de la fuente de luz | E |
| Vida útil de los LED | 25 000 horas |
| Tipo de interruptor | Infrarrojo sin contacto (alcance < 10 cm) |
| Uso | Interior, locales secos y cerrados; montaje debajo del mueble |
| Contenido del envío | Lámpara, cable de alimentación, 2 tornillos, 2 tapas, instrucciones |
| Material del embalaje | 100 % papel reciclado |
| Garantía | 36 meses |
| Mantenimiento y limpieza | Limpiar con un paño seco que no suelte pelusa; no usar agua ni disolventes |
| Instrucciones de seguridad importantes | No usar con regulador de intensidad ni interruptor electrónico; no mirar los LED con un instrumento óptico; riesgo de electrocución: desconectar antes de limpiar |
| Piezas de repuesto y reparabilidad | La fuente de luz y el cable dañado solo pueden ser reemplazados por el fabricante o un técnico cualificado; las piezas de repuesto están disponibles durante el período de garantía |
Preguntas frecuentes - 14164506L Livarno Lux
Preguntas de los usuarios sobre 14164506L Livarno Lux
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Iluminación en formato PDF gratis! Encuentra tus instrucciones 14164506L - Livarno Lux y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. 14164506L de la marca Livarno Lux.
MANUAL DE USUARIO 14164506L Livarno Lux
Instrucciones de montaje, uso y seguridad
IT
LAMPADA SOTTOPENSILE A LED/LAMPADE SOTTOPENSILI A LED
Antes de empezar a leer abra la página que contiene las imágenes y, en seguida, familiarícese con todas las funciones del dispositivo.
DK
ES Instrucciones de montaje, uso y seguridad Página 61
Leyenda de pictogramas utilizados....Página 62
Introducción ...... Página 63
Uso adecuado ...... Página 63
Volumen de suministro.... Página 63
Descripción de los componentes ...... Página 64
Características técnicas ...... Página 64
Seguridad ...... Página 64
Indicaciones de seguridad.... Página 64
Preparativos...... Página 65
Herramientas y materiales necesarios.... Página 65
Puesta en funcionamiento ...... Página 66
Cómo montar la lámpara.... Página 66
Encender / apagar la lámpara ...... Página 66
Mantenimiento y limpieza....Página 66
Desecho del producto....Página 66
Garantía y servicio técnico....Página 67
Garantía ...... Página 67
Declaración de conformidad ...... Página 67
Fabricante / Asistencia.... Página 67

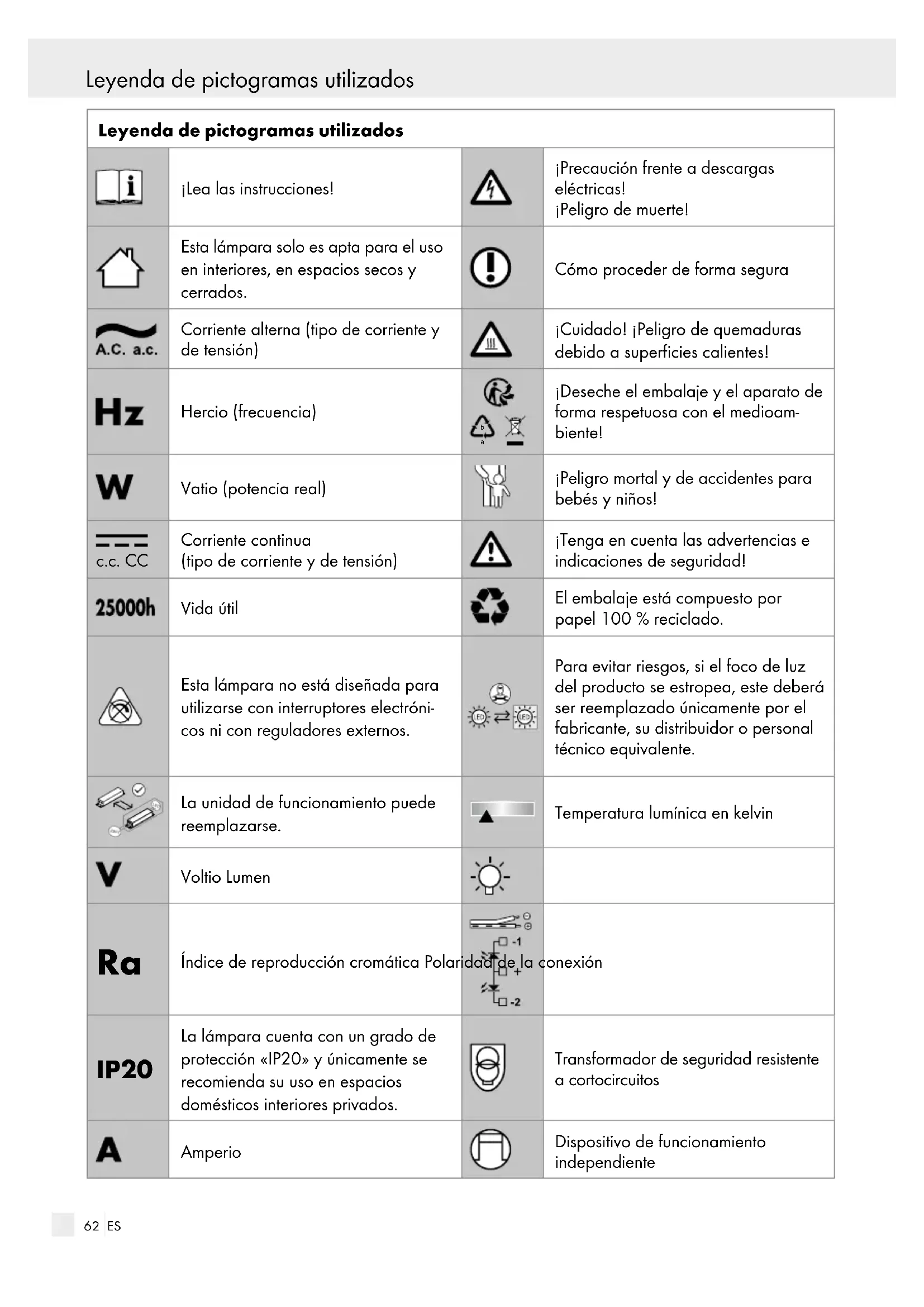

| Leyenda de pictogramas utilizados | |||
 | ¡Lea las instrucciones! |  | ¡Precaución frente a descargas eléctricas!¡Peligro de muerte! |
 | Esta lámpara solo es apta para el uso en interiores, en espacios secos y cerrados. |  | Cómo proceder de forma segura |
— | Corriente alterna (tipo de corriente y de tensión) |  | ¡Cuidado! ¡Peligro de quemaduras debido a superficies calientes! |
 | Hercio (frecuencia) |  | ¡Deseche el embalaje y el aparato de forma respetuosa con el medioambiente! |
 | Vatio (potencia real) |  | ¡Peligro mortal y de accidentes para bebés y niños! |
— | Corriente continua (tipo de corriente y de tensión) |  | ¡Tenga en cuenta las advertencias e indicaciones de seguridad! |
 | Vida útil |  | El embalaje está compuesto por papel 100 % reciclado. |
 | Esta lámpara no está diseñada para utilizarse con interruptores electrónicos ni con reguladores externos. |  | Para evitar riesgos, si el foco de luz del producto se estropea, este deberá ser reemplazado únicamente por el fabricante, su distribuidor o personal técnico equivalente. |
 | La unidad de funcionamiento puede reemplazarse. |  | Temperatura lumínica en kelvin |
 | Voltio Lumen |  | |
— | Índice de reproducción cromática Polaridad de la conexión |   | |
 | La lámpara cuenta con un grado de protección «IP20» y únicamente se recomienda su uso en espacios domésticos interiores privados. |  | Transformador de seguridad resistente a cortocircuitos |
 | Amperio |  | Dispositivo de funcionamiento independiente |
| mA | Miliamperio | SELV | Tensión baja de seguridad |
| ta | Temperatura ambiental/de medición más alta | 14164602L: La lámpara solo debe ponerse en funcionamiento con el alimentador HS1200500V suministrado. | |
| tc | Temperatura de la carcasa en el punto determinado | 14164506L: La lámpara solo debe ponerse en funcionamiento con el alimentador HS2100240V suministrado. | |
| Clase de protección II | |||
Lámpara led bajo mueble/ Lámparas led bajo mueble
- Introducción
Le damos la enhorabuena por haber adquirido este nuevo producto. Ha elegido un producto de alta calidad. Lea atenta y completamente las siguientes instrucciones de uso. Despliegue la página con las ilustraciones. Estas instrucciones pertenecen a este producto y contienen indicaciones importantes sobre la puesta en funcionamiento y el manejo. Tenga en cuenta siempre todas las indicaciones de seguridad. Antes de poner el artículo en funcionamiento, compruebe si dispone de la tensión correcta y si todas las piezas están bien montadas. Si tiene dudas o no sabe cómo manejar el aparato, póngase en contacto con su distribuidor o el servicio de asistencia. Conserve estas indicaciones en lugar seguro y, en caso necesario, entregueselas a terceros.
Uso adecuado
Esta lámpara sólo es apta para el uso en interiores, en espacios secos y cerrados. Durante la operación de conexión la
lámpara debe colocarse al alcance de la mano.
Puede montarse sobre todas las superficies inflamables normales. Cualquier uso diferente al descrito
con anterioridad o una modificación del aparato es inadmissible y puede deteriorarlo. Además de esto, puede provocar riesgos y lesiones mortales así como fallos técnicos (por ej. cortocircuitos, incendios, descargas eléctricas). Este aparato ha sido diseñado exclusivamente para uso doméstico. Este producto está diseñado para un funcionamiento normal.
• Volumen de suministro
Compruebe siempre inmediatamente después de desembalar el producto la integridad del contenido y el perfecto estado del aparato.
14164506L:
1 lámpara LED
1 cable de alimentación
2 tornillos
2 tapas
1 manual de instrucciones de montaje y manejo
14164602L:
3 luminarias LED
1 fuente de alimentación
6 tornillos
1 manual de instrucciones de montaje y manejo
- Descripción de los componentes
1 Tapa (14164506L)
2 | Tornillo
3 Clavija de la lámpara (14164506L)
4 Conector (14164506L)
5 Enchufe
6 Interruptor de encendido/apagado (14164506L)
7 Anillo de protección (14164602L)
8 Placa reflectora (14164602L)
9 Base (14164602L)
10 Cable de luz (14164602L)
11 Caja de conexión (14164602L)
12 Interruptor de cable (14164602L)
Características técnicas
14164506L:
Lámpara (incl. alimentador)
Número de modelo: 14164506L
Tensión de
funcionamiento: 230-240V \~ 50Hz
Potencia nominal: 5,8 W
Clase de protección: II / ☐
Tipo de protección: IP20
Alimentador:
Número de modelo: HS2100240V
Tensión de
funcionamiento: 200-240V \~ 50/60Hz
Potencia de salida: 21 V ---, 0,24A; 5,04W
Clase de protección: II / ☐
Módulo LED:
Potencia nominal: 4,5 W
Este producto contiene una fuente de luz de clase de eficiencia energética «E».
14164602L:
Lámpara (incl. alimentador)
Número de modelo: 14164602L
Tensión de
funcionamiento: 230-240V \~ 50Hz
Potencia nominal: máx. 7,2W
Clase de protección: II / ☐
Tipo de protección: IP20
Alimentador:
Número de modelo: HS1200500V
Tensión de f
uncionamiento: 200-240V \~ 50/60Hz
Potencia de salida: 21 V ===, 0,5 A; 6 W
Clase de protección: II / ☐
Módulo LED:
Potencia nominal: 3 x 1,8 W
Este producto contiene una fuente de luz de clase de eficiencia energética «F».
- Seguridad
Indicaciones de seguridad
¡El derecho de garantía quedará anulado en caso de producirse daños por no tener en cuenta estas instrucciones de uso! !No se asumirá responsabilidad alguna por daños indirectos!
En caso de que el manejo inadecuado del producto o el incumplimiento de las indicaciones de seguridad provoquen daños materiales o personales, ¡no se asumirá ninguna responsabilidad!
¡PELIGRO DE MUERTE O ACCIDENTE PARA BEBÉS Y NIÑOS!
No deje a los niños con el material de embalaje sin la vigilancia de un adulto. Podrían asfixiarse con el material de embalaje. A menudo los niños no son conscientes de los peligros. Mantenga siempre el producto fuera del alcance de los niños.
Este aparato puede ser utilizado por niños mayores de 8 años, así como por personas con capacidades físicas, sensoriales o mentales reducidas o que cuenten con poca experiencia y/o falta de conocimientos, siempre y cuando se les haya enseñado cómo utilizar el
aparato de forma segura y hayan comprendido los peligros que pueden resultar de un mal uso del mismo. No permita que los niños jueguen con el aparato. La limpieza y el mantenimiento nunca deben llevarse a cabo por niños sin la vigilancia de un adulto.
Evite el peligro de muerte por descarga eléctrica
Antes de cada conexión a la toma de corriente, compruebe que la lámpara, el cable de red y, eventualmente, el cable de conexión, no estén dañados. Nunca utilice la lámpara si detecta algún tipo de daño.
¡ADVERTENCIA!
Los cables de red y los cables para líneas auxiliares dañados implican peligro de muerte por descarga eléctrica.
Antes de comenzar el montaje asegúrese de que la corriente nominal disponible coincida con la tensión de funcionamiento necesaria para la lámpara (consultar „Características técnicas”).
Evite que la lámpara entre en contacto con agua u otros líquidos.
Nunca abra ninguna parte del equipo eléctrico (por ejemplo un interruptor, el portalámparas, etc.), ni introduzca objetos en el mismo. Esto puede suponer peligro de muerte por descarga eléctrica.
Para conectar o desconectar el cable a la corriente sujete solo por la zona aislada del conector.
La fuente de iluminación de esta lámpara únicamente puede ser reemplazada por el fabricante, por un técnico designado por este último o por una persona con una formación similar.
Para evitar peligros, el cable exterior flexible de esta lámpara deberá ser cambiado únicamente por el fabricante, su distribuidor o personal técnico equiparable.
Conecte la luminaria a la corriente únicamente con el cable de red original.
14164602L: Tenga en cuenta que sólo puede interconectar como máximo 3 luminarias del mismo tipo a una toma de corriente.
Cómo prevenir incendios y lesiones
¡PELIGRO DE LESIONES!
Compruebe el estado de cada bombilla y del vidrio nada más desembalarlos. No monte la lámpara con bombillas defectuosas y / o vidrios defectuosos. En este caso, póngase en contacto con el servicio de mantenimiento para su sustitución.
¡PELIGRO DE QUEMADURAS!
Asegúrese de que la lámpara está apagada y se ha enfriado antes de tocarla para evitar que-maduras. Las bombillas generan mucho calor.
Este artículo no contiene piezas que requieran mantenimiento por parte del usuario.
- Cuando la luz esté encendida, no mire al LED directamente a poca distancia. No observe el LED con un instrumento óptico (por ej. una lupa).
emplee estas lámparas para re- ductores de luminosidad o interrupt- tores electrónicos. Ya que no son s para estos productos.
Así procederá de forma correcta
Monte la lámpara de modo que esté protegida de la humedad, el viento y la suciedad.
Prepare cuidadosamente el montaje y dedíquele el tiempo suficiente. Antes de comenzar, ordene todas las piezas y asegúrese de que las tiene a mano junto con el resto de herramientas o material que se necesite.
¡Proceda siempre con sumo cuidado! Preste mucha atención a lo que hace y actúe siempre con sentido común. Bajo ningún concepto monte la lámpara si está distraído o no se encuentra bien.
● Preparativos
- Herramientas y materiales necesarios
Las herramientas y los materiales mencionados no se incluyen en el volumen de suministro. Los
valores y datos tratados son aproximados y meramente orientativos. Los materiales necesarios dependerán de las circunstancias particulares de cada situación.
- Lápiz / herramienta de marcación
- Destornillador
- Nivel de agua
- Cinta métrica
- Puesta en funcionamiento
- Cómo montar la lámpara
Nota: Asegúrese antes del montaje de que haya una toma de corriente cerca a la que conectar el cable de alimentación suministrado.
14164506L:
- Sujete la lámpara a la superficie de montaje. Emplee un nivel de burbuja para una correcta alineación.
- Fije la lámpara con los tornillos 2 suministrados a la superficie de montaje. A continuación, coloque las tapas 1.
- Introduzca el enchufe 4 en la clavija de la lámpara 3.
- Introduzca el enchufe 5 en una toma de corriente adecuada.
Ya puede utilizar la lámpara.
14164602L:
- Retire el anillo de protección 7 girándolo en sentido contrario a las agujas del reloj.
- Saque con cuidado la placa reflectora 8 de la base 9.
- Sujete la base 9 en el punto deseado a la superficie de montaje.
- Fije la lámpara con los tornillos 2 suministrados a la superficie de montaje.
Nota: Al colocar las lámparas adicionales, asegúrese de que todas las conexiones de los cables de luz 10 puedan llegar a la caja de conexión 11.
- Después conecte todas las conexiones de los cables de luz 10 a la caja de conexión 11.
- Coloque la placa reflectora 8 sobre la base 9 y fije a continuación el anillo de protección 7 girándolo en el sentido de las agujas del reloj.
- Introduzca el enchufe 5 en una toma de corriente adecuada.
Ya puede utilizar la lámpara.
- Encender/apagar la lámpara
14164506L:
□ Encienda y apague la lámpara manteniendo la mano a no más de 10 cm por encima del interruptor de encendido/apagado infrarrojo 6.
14164602L:
□ Encienda y apague la lámpara con el interruptor de cable 12.
- Mantenimiento y limpieza
¡ADVERTENCIA! ¡PELIGRO DE DES CARGA ELÉCTRICA!
Desconecte el enchufe 5 de la toma de corriente.
¡ADVERTENCIA! ¡PELIGRO DE DESCARGA ELÉCTRICA!
Por razones de seguridad eléctrica, nunca limpie la lámpara con agua u otros líquidos ni la sumerja en agua. Limpie la lámpara únicamente con un paño seco sin pelusas.
No utilice disolventes, gasolina o similares, ya que la lámpara se dañaría.
□ Deje que la lámpara se enfríe completamente.
- Desecho del producto
El embalaje está compuesto por materiales no contaminantes que pueden ser desechados en el centro de reciclaje local.
Tenga en cuenta el distintivo del embalaje para la separación de residuos. Está compuesto por abreviaturas (a) y números (b) que significan lo siguiente: 1-7: plásticos / 20-22: papel y cartón / 80-98: materiales compuestos.
El producto y el material de embalaje son reciclables. Separe los materiales para un mejor tratamiento de los residuos. El logotipo Triman se aplica solo para Francia.
Para proteger el medio ambiente no tire el producto junto con la basura doméstica cuando ya no le sea útil. Deséchelo en un contenedor de reciclaje. Diríjase a la administración competente para obtener información sobre los puntos de recogida de residuos y sus horarios.
El embalaje está compuesto por papel reciclado 100%.
Los aparatos antiguos también pueden devolverse a comercios que vendan aparatos eléctricos.
- Garantía y servicio técnico
Garantía
Este aparato cuenta con una garantía de
36 meses a partir del momento de la compra.
Este aparato ha sido meticulosamente fabricado y ha sido sometido a estrictos controles de calidad.
Dentro del período de garantía, reparamos gratuitamente todos los defectos de los materiales o de fabricación. Si aún así detecta defectos durante el periodo de garantía, por favor, envíe el aparato a la dirección de servicio que figura indicando el siguiente número de modelo: 14164506L / 14164602L.
Quedan excluidos de la garantía los daños producidos por manejo incorrecto, incumplimiento del manual de instrucciones o manipulación del
producto por parte de personas no autorizadas, así como las piezas de desgaste (por ej. las bombillas).
Si se hace uso de la garantía, no se prolongará ni renovará el período de garantía.
- Declaración de conformidad CE
Este producto cumple las exigencias de las directivas europeas y nacionales vigentes. Se ha comprobado la conformidad. El fabricante dispone de las declaraciones y documentos correspondientes.
- Fabricante/Asistencia
Gratuita número de servicio:
Tel.: 00800/27456637
IAN 420079\_2201
Para realizar cualquier consulta, tenga a mano el ticket y el número de artículo (IAN 420079_2201) como justificante de compra.
