BEDIENUNGSANLEITUNG 14164506L Livarno Lux

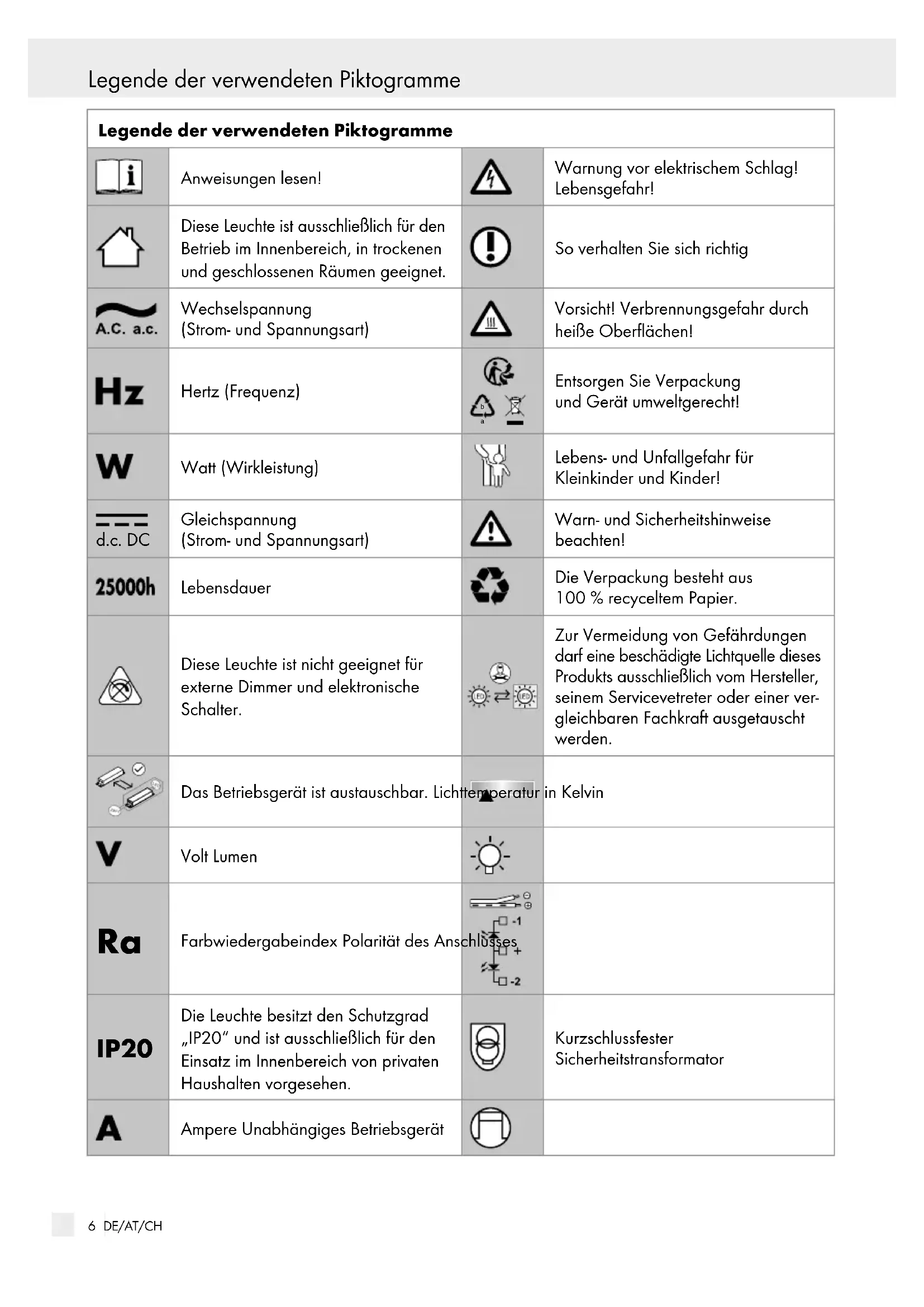

Entsorgen Sie Verpackung und Gerät umweltgerecht! Watt (Wirkleistung) Lebens- und Unfallgefahr für Kleinkinder und Kinder! d.c. DC Gleichspannung (Strom- und Spannungsart) Warn- und Sicherheitshinweise beachten! Lebensdauer Die Verpackung besteht aus 100 % recyceltem Papier. Diese Leuchte ist nicht geeignet für externe Dimmer und elektronische Schalter. Zur Vermeidung von Gefährdungen darf eine beschädigte Lichtquelle dieses Produkts ausschließlich vom Hersteller, seinem Servicevetreter oder einer ver- gleichbaren Fachkraft ausgetauscht werden. Das Betriebsgerät ist austauschbar. Lichttemperatur in Kelvin Volt Lumen

Farbwiedergabeindex Polarität des Anschlusses IP20 Die Leuchte besitzt den Schutzgrad „IP20“ und ist ausschließlich für den Einsatz im Innenbereich von privaten Haushalten vorgesehen. Kurzschlussfester Sicherheitstrans formator Ampere Unabhängiges Betriebsgerät Legende der verwendeten Piktogramme Legende der verwendeten Piktogramme / Einleitung7 DE/AT/CH Legende der verwendeten Piktogramme Milliampere SELV Schutzkleinspannung

höchste Bemessungs- / Umgebungstemperatur 14164602L: Diese Leuchte ist nur mit dem mitgelieferten Steckernetzteil HS1200500V zu betreiben.

Gehäusetemperatur am angegebenen Punkt 14164506L: Diese Leuchte ist nur mit dem mitgelieferten Steckernetzteil HS2100240V zu betreiben. Schutzklasse II LED-Unterbauleuchte/ LED-Unterbauleuchten Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Klappen Sie die Seite mit den Abbildungen aus. Diese Anleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetrieb- nahme und Handhabung. Beachten Sie immer alle Sicherheitshinweise. Prüfen Sie vor der Inbetrieb- nahme, ob die korrekte Spannung vorhanden ist und ob alle Teile richtig montiert sind. Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung des Gerätes sein, setzen Sie sich bitte mit Ihrem Händler oder der Servicestelle in Verbindung. Be- wahren Sie diese Anleitung bitte sorgfältig auf und geben Sie sie ggf. an Dritte weiter. Bestimmungsgemäße Verwendung Diese Leuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet. Wegen der Schalterbedienung sollte die Leuchte im Handbereich angebracht werden. Die Leuchte kann auf allen normal entflammbaren Oberflächen befestigt werden. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Gerätes ist nicht zulässig und führt zur Beschädigung. Darüber hinaus können weitere lebensgefährliche Gefahren und Verletzungen sowie technische Fehlfunktionen (z. B. Kurzschluss, Brand, elektrischer Schlag) die Folge sein. Dieses Gerät ist nur für den Einsatz in privaten Haushalten vorgesehen. Dieses Produkt ist vorgesehen für den normalen Betrieb. Lieferumfang Kontrollieren Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Gerätes. 14164506L: 1 LED-Unterbauleuchte 1 Netzkabel 2 Schrauben 2 Abdeckkappen 1 Montage- und Bedienungsanleitung 14164602L: 3 LED-Unterbauleuchten 1 Netzteil 6 Schrauben 1 Montage- und Bedienungsanleitung Teilebeschreibung

Schraube Legende der verwendeten Piktogramme Legende der verwendeten Piktogramme / Einleitung8 DE/AT/CH

Leuchtenbuchse (14164506L)

Anschlussstecker (14164506L)

Infrarot-Ein-/Aus-Schalter (14164506L)

Leuchtenkabel (14164602L)

Verbindungsbox (14164602L)

Schnurschalter (14164602L) Technische Daten 14164506L: Leuchte (inkl. Steckernetzteil) Modell-Nummer: 14164506L Betriebsspannung: 230‒240 V

50 Hz Nennleistung: 5,8 W Schutzklasse: II / Schutzart: IP20 Steckernetzteil Modellnummer: HS2100240V Betriebsspannung: 200‒240 V

50/60 Hz Ausgangsleistung: 21 V ; 0,24 A; 5,04 W Schutzklasse: II / LED-Modul Nennleistung: 4,5 W Dieses Produkt enthält eine Lichtquelle der Energie- effizienzklasse ″E″. 14164602L: Leuchte (inkl. Steckernetzteil) Modell-Nummer: 14164602L Betriebsspannung: 230‒240 V

50 Hz Nennleistung: max. 7,2W Schutzklasse: II / Schutzart: IP20 Steckernetzteil Modellnummer: HS1200500V Betriebsspannung: 200‒240 V

50/60 Hz Ausgangsleistung: 21 V ; 0,5 A; 6 W Schutzklasse: II / LED-Modul Nennleistung: 3 x 1,8 W Dieses Produkt enthält eine Lichtquelle der Energie- effizienzklasse ″F″. Sicherheit Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personenschäden, die durch un- sachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen!

GEFAHR FÜR KLEINKINDER

UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungs- gefahr durch Verpackungsmaterial. Kinder un- terschätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern. Dieses Gerät kann von Kindern ab 8 Jahren und darüber, sowie von Personen mit verringer- ten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dür- fen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Vermeiden Sie Lebensgefahr durch elektrischen Schlag Überprüfen Sie vor jedem Netzanschluss die Leuchte, das Netzkabel sowie ggf. das Verbin- dungskabel auf etwaige Beschädigungen. Einleitung / Sicherheit Sicherheit / Vorbereitung9 DE/AT/CH Benutzen Sie Ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen. Beschädigte Netzkabel und Verbindungskabel bedeuten Lebensgefahr durch elektrischen Schlag. Vergewissern Sie sich vor der Montage, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung der Leuchte übereinstimmt (siehe „Technische Daten“). Vermeiden Sie unbedingt die Berührung der Leuchte mit Wasser oder anderen Flüssigkeiten. Öffnen Sie niemals eines der elektrischen Be- triebsmittel (z. B. Schalter, Fassung o. Ä.) oder stecken irgendwelche Gegenstände in dieselben. Derartige Eingriffe bedeuten Lebensgefahr durch elektrischen Schlag. Fassen Sie nur den isolierten Bereich des Netz- steckers beim Anschluss oder Trennen vom Netzstrom an! Die Lichtquelle dieser Leuchte darf nur vom Hersteller oder von einem von ihm beauftragtem Techniker oder einer vergleichbar qualifizierten Person ersetzt werden. Zur Vermeidung von Gefährdungen darf eine beschädigte äußere flexible Leitung dieser Leuchte ausschließlich vom Hersteller, von seinem Servicevertreter oder einer vergleichbaren Fachkraft ausgetauscht werden. Schließen Sie die Unterbauleuchte nur mit dem Original-Netzkabel an den Netzstrom an. 14164602L: Achten Sie darauf, dass Sie nur maximal 3 Unterbauleuchten des gleichen Typs über eine Steckdose zusammenschalten. Vermeiden Sie Brand- und Verletzungsgefahr VERLETZUNGSGEFAHR! Überprüfen Sie unmittelbar nach dem Auspacken jede Leuchte und jedes Lampenglas auf Beschä- digungen. Betreiben Sie die Leuchte nicht mit defekter Lichtquelle und / oder defektem Lam- penglas. Setzen Sie sich in diesem Fall für Ersatz mit der Servicestelle in Verbindung. VERBRENNUNGSGEFAHR! Stellen Sie sicher, dass die Leuchte ausgeschaltet und abgekühlt ist, bevor Sie diese berühren, um Verbrennungen zu vermeiden. Leuchtmittel entwickeln eine starke Hitze. Dieser Artikel enthält keine Teile, die vom Ver- braucher gewartet werden können. Bei Betrieb nicht aus kurzem Abstand in die LED schauen. Die LED nicht mit einem optischen Instrument (z. B. Lupe) betrachten. Verwenden Sie diese Leuchte nicht für Dimmer und elektronische Schalter. Sie ist dafür nicht geeignet. So verhalten Sie sich richtig Montieren Sie die Leuchte so, dass sie vor Feuchtigkeit und Verschmutzung geschützt ist. Bereiten Sie die Montage sorgfältig vor und nehmen Sie sich ausreichend Zeit. Legen Sie alle Einzelteile und zusätzlich benötigtes Werk- zeug oder Material vorher übersichtlich und griffbereit zurecht. Seien Sie stets aufmerksam! Achten Sie immer darauf was Sie tun und gehen Sie stets mit Ver- nunft vor. Montieren Sie die Leuchte in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen. Vorbereitung Benötigtes Werkzeug und Material Die genannten Werkzeuge und Materialien sind nicht im Lieferumfang enthalten. Es handelt sich hierbei um unverbindliche Angaben und Werte zur Orien- tierung. Die Beschaffenheit des Materials richtet sich nach den individuellen Gegebenheiten vor Ort. - Bleistift / Markierwerkzeug - Schraubendreher - Wasserwaage - Maßband Einleitung / Sicherheit Sicherheit / Vorbereitung10 DE/AT/CH Entsorgung / Garantie und Service Inbetriebnahme Leuchte montieren Hinweis: Vergewissern Sie sich vor der Montage, dass eine Steckdose in der Nähe ist, die mit dem mitgelieferten Netzkabel erreichbar ist. 14164506L:

1. Halten Sie die Leuchte an die Montagefläche.

Verwenden Sie zur genauen Ausrichtung eine Wasserwaage.

2. Befestigen Sie die Leuchte mit den mitgelieferten

an der Montagefläche. Setzen Sie anschließend die Abdeckkappen

3. Stecken Sie den Anschlussstecker

in die Leuchtenbuchse

4. Stecken Sie den Netzstecker

in eine vor- schriftsmäßig installierte Steckdose. Ihre Leuchte ist nun betriebsbereit. 14164602L:

1. Entfernen Sie den Abdeckring

, indem Sie diesen gegen den Uhrzeigersinn drehen.

2. Nehmen Sie vorsichtig die Reflektorplatte

3. Halten Sie die Bodenplatte

an die ge- wünschte Stelle der Montagefläche.

4. Befestigen Sie die Leuchte mit den mitgelieferten

an der Montagefläche. Hinweis: Achten Sie beim Anbringen der weiteren Leuchten darauf, dass alle Anschlüsse der Leuchtenkabel

5. Verbinden Sie anschließend alle Anschlüsse der

mit der Verbindungsbox

6. Setzen Sie die Reflektorplatte

auf die Boden- platte

und befestigen Sie anschließend den Abdeckring

, indem Sie diesen im Uhrzeiger- sinn festdrehen.

7. Stecken Sie den Netzstecker

in eine vor- schriftsmäßig installierte Steckdose. Ihre Leuchte ist nun betriebsbereit. Leuchte ein-/ausschalten 14164506L: Schalten Sie die Leuchte ein bzw. aus, indem Sie Ihre Hand nicht weiter als 10 cm über den Infrarot-Ein-/Aus-Schalter

halten. 14164602L: Schalten Sie die Leuchte mittels Schnurrschalter

ein bzw. aus. Wartung und Reinigung STROMSCHLAGGEFAHR! Ziehen Sie den Netzstecker

aus der Steck- dose. STROMSCHLAGGEFAHR! Aus Gründen der elektrischen Sicherheit darf die Leuchte niemals mit Wasser oder anderen Flüssigkeiten gereinigt oder gar in Wasser getaucht werden. Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch. Benutzen Sie keine Lösungsmittel, Benzin o. Ä. Die Leuchte würde hierbei Schaden nehmen. Lassen Sie die Leuchte vollständig abkühlen. Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfall- trennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe / 20–22: Papier und Pappe / 80–98: Verbundstoffe. Das Produkt und die Verpackungsmateri- alien sind recycelbar, entsorgen Sie diese getrennt für eine bessere Abfallbe- handlung. Das Triman-Logo gilt nur für Frankreich. Inbetriebnahme / Wartung und Reinigung / Entsorgung11 DE/AT/CH Entsorgung / Garantie und Service Werfen Sie Ihr Produkt, wenn es ausge- dient hat, im Interesse des Umweltschut- zes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsor- gung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren. Die Verpackung besteht aus 100 % recyceltem Papier. Altgeräte können auch bei Einzelhändlern, die elektrische Geräte zum Verkauf anbieten, zurück gegeben werden. Garantie und Service Garantie Sie erhalten zum Zeitpunkt des Kaufs auf dieses Gerät 36 Monate Garantie. Das Gerät wurde sorgfältig produziert und einer genauen Qualitätskontrolle unterzogen. Innerhalb der Garantiezeit beheben wir kostenlos alle Material- oder Herstellerfehler. Sollten sich dennoch während der Garantiezeit Mängel herausstellen, senden Sie das Gerät bitte an die aufgeführte Service-Adresse unter Angabe folgender Modell-Nummer: 14164506L / 14164602L. Von der Garantie ausgeschlossen sind Schäden durch nicht sachgemäße Handhabung, Nichtbe- achtung der Bedienungsanleitung oder Eingriff durch nicht autorisierte Personen sowie Verschleißteile (wie z. B. Leuchtmittel). Durch die Garantieleistung wird die Garantiezeit weder verlängert noch erneuert. Konformitätserklärung Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen. Entsprechende Erklärungen und Unterlagen sind beim Hersteller hinterlegt. Hersteller / Service Briloner Leuchten GmbH & Co. KG Im Kissen 2, 59929 Brilon DEUTSCHLAND Tel.: +49 29 61 / 97 12–800 Fax: +49 29 61 / 97 12–199 E-Mail: [e-mail] www.briloner.com Kostenlose Servicenummer: Tel.: 00800 / 27456637 IAN 420079_2201 Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 420079_2201) als Nachweis für den Kauf bereit. Inbetriebnahme / Wartung und Reinigung / Entsorgung12 12 Table of contents13 GB/IE List of pictograms used ........................................................................................................ Page 14 Introduction ................................................................................................................................... Page 15 Proper use ............................................................................................................................................Page 15 Included items .....................................................................................................................................Page 15 Description of parts ............................................................................................................................. Page 15 Technical data ..................................................................................................................................... Page 16 Safety .................................................................................................................................................Page 16 Safety advice .......................................................................................................................................Page 16 Preparation ...................................................................................................................................Page 17 Required tools and materials ..............................................................................................................Page 17 Preparations for use .............................................................................................................. Page 17 Fitting the light .....................................................................................................................................Page 17 Switch the light on / off .......................................................................................................................Page 18 Maintenance and cleaning ............................................................................................... Page 18 Disposal ............................................................................................................................................Page 18 Warranty and service ...........................................................................................................Page 19 Warranty .............................................................................................................................................Page 19 Declaration of Conformity ..................................................................................................................Page 19 Manufacturer / Service .......................................................................................................................Page 19 Table of contents14 GB/IE List of pictograms used Read the instructions! Electric shock warning! Danger to life! This light is only suitable for indoor use in dry and enclosed spaces. For your safety Alternating current (type of current and voltage) Caution! Risk of burns due to hot surfaces! Hertz (frequency)

Bundplade (14164602L)
